پمپ سیرکولاتور خطی گراندفوس سری Tp

پمپ سیرکولاتور خطی گراندفوس سری TP از نوع پمپ های سانتریفیوژ خطی (In-Line) است و به صورت تک مرحله ای عرضه می گردد. این سری پمپ با توجه به داشتن موتور استاندارد، آب بند شافت مکانیکال و بدنه ای از جنس چدن در کنار راندمان بالا، در کاربرد های متنوعی همچون تهویه هوا و سیستم های گردش آب گرم و سرد، مورد استفاده قرار می گیرند.

مدل ها

پمپ های سیرکولاتور خطی گراندفوس Tp بر اساس ساختار موتور به دو دسته تقسیم می شوند:
• موتور هایی که دارای سیستم اصلی (mains-operated) هستند و شامل مدل های TP و TPD می شوند.
• موتور های کنترل سرعت الکترونیکی با مبدل فرکانس داخلی که شامل مدل های TPE3 D ،TPE3 ،TPE2 D ،TPE2 ،TPE D ،TPE هستند.

پمپ سیرکولاتور خطی Grundfos TP در سه سری 100، 200 و 300 تولید می شود. از ویژگی های مشترک این سه سری می توان به موارد زیر اشاره نمود:
1. دارای ویژگی Top-Pull-Out می باشند، با این ویژگی می توان بدون خارج کردن محفظه پمپ از مسیر لوله ها، موتور پمپ، پروانه و هد پمپ را جهت سرویس و تعمیر از پمپ خارج کرد. در پمپ های 2 قطب و 4 قطب که دارای توان ⅓ تا 3 اسب بخار هستند، این قابلیت وجود دارد.
2. این سری از پمپ های سیرکولاتور خطی گراندفوس بر خلاف پمپ های مکش از انتها قادر به اتصال به لوله های مستقیم می باشند که همین موضوع موجب کاهش هزینه و میزان فضای اشغالی می شود.
3. سری 100 و 200 پمپ سیرکولاتور خطی گراندفوس سری TP در قطعاتی همچون هد پمپ و محفظه، دارای پوشش دهی الکتریکی می باشد که همین موضوع دلیلی بر مقاومت بالای آن ها در برابر خوردگی شده است. شایان ذکر است در سری 300 پمپ سیرکولاتور خطی گراندفوس، پمپ هایی که دارای فلنچ DN32 تا DN350 هستند دارای این ویژگی می باشند.
4. این سه سری از پمپ های گراندفوس TP دارای مصرف برق کمی هستند، زیرا به صورت هیدرولیک بهینه شده اند.

پمپ سیرکولاتور خطی گراندفوس سری Tp

این سری پمپ از نوع پمپ های سانتریفیوژ خطی (In-Line) است و به صورت تک مرحله ای عرضه می گردد. پمپ های عمودی گراندفوس مدل Tp با توجه به داشتن موتور استاندارد، آب بند شافت مکانیکال و بدنه ای از جنس چدن در کنار راندمان بالا، در کاربرد های متنوعی همچون تهویه هوا و سیستم های گردش آب گرم و سرد، مورد استفاده قرار می گیرند.پمپ سیرکولاتور خطی Grundfos Tp از نوع اتصال کوتاه یا کوپل کوتاه می باشد، بدین معنا که پمپ و موتور در واحد های جداگانه ای قرار دارند، همین موضوع سبب شده است این دسته از پمپ ها نسبت به پمپ هایی با روتور های محصور شده (caned-rotor) حساسیت کمتری به آلودگی های موجود در مایعات داشته باشند.پمپ سیرکولاتور خطی گراندفوس TP در محدوده فرکانس 50 هرتز به صورت 2 پل (3000 دور)، 4 پل (1500 دور) و 6 پل (1000 دور ) عرضه می گردد.این دسته از پمپ ها در انواع تک پمپ و پمپ های دوقلو ارائه می شوند، البته برخی از مدل های پمپ سیرکولاتور خطی گراندفوس به صورت دو سر (Twin-Head) نیز به بازار عرضه می گردند که این موضوع با اضافه شدن حرف D به انتهای اسامی مدل های مربوطه، مشخص شده است.

مشخصات هیدرولیکی

• حداکثر آبدهی: 2 الی 5000 متر مکعب بر ساعت
• حداکثر ارتفاع: 2 الی 75 متر
• دمای مایع: 40- الی 150 درجه سانتی گراد
• حداکثر فشار: 25 بار

مشخصات الکتروموتور

• درجه حفاظت موتور IP55:
• کلاس عایق: F
• استاندارد ساخت الکتروموتور: IE3، IE4

مدل	حداکثر آبدهی (متر مکعب بر ساعت)	حداکثر ارتفاع (متر)	دمای مایع (سانتیگراد)	حداکثر فشار (بار)	جهت چرخش
TP Series 100	90	27	25- تا 120+	16	پادساعتگرد
TP Series 200	90	27	25- تا 140+	16	پادساعتگرد
TP Series 300 (Version PN 16)	2000	93	25- تا 140+	16	در جهت عقربه ساعت
TP Series 300 (Version PN 25)	4500	140	40- تا 150+	25	در جهت عقربه ساعت

پمپ سیرکولاتور خطی گراندفوس سری TP-100

پمپ سیرکولاتور خطی Grundfos سری 100 دارای توان 0.12 تا 0.25 کیلو وات می باشد و سایز فلنچ های آن از DN25 تا DN32 است.

نام قطعه	جنس
محفظه پمپ	چدن و استنلس استیل
پروانه	کامپوزیت
شافت	استنلس استیل
کوپلینگ	چدن
هد پمپ	چدن و استنلس استیل

پمپ سیرکولاتور خطی گراندفوس سری TP-200

سری 200 پمپ سیرکولاتور خطی گراندفوس مدل TP دارای توان موتور 0.12 تا 2.2 کیلو وات و همچنین سایز فلنچ آن از DN32 تا DN100 است.

نام قطعه	جنس
محفظه موتور	چدن و برنز
پروانه	استنلس استیل
شافت	استنلس استیل
کوپلینگ	چدن
سر پمپ	چدن و برنز

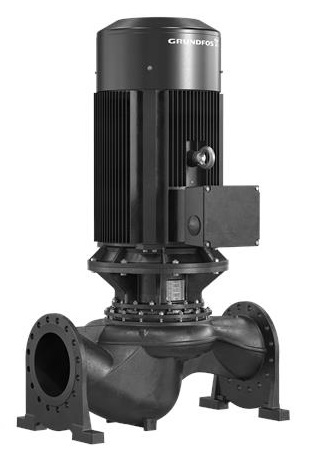

پمپ سیرکولاتور خطی گراندفوس TP سری 300

پمپ سیرکولاتور خطی گراندفوس مدل TP سری 300 دارای کوپلینگ غلافی یا پوسته ای است که موجب عملکرد پایدار، کم صدا و همچنین سرویس آسان آن شده است، همچنین از ویژگی های دیگر این پمپ می توان به پروانه هیدرو لیکی و متعادل آن اشاره نمود که موجب شده یاتاقان های موتور و آب بند محوری دارای عمر طولانی باشد.
پمپ سیرکولاتور خطی گراندفوس مدل TPسری 300، دارای دو ورژن می باشد:
• ورژن 16 بار دارای فلنچ DN32 تا DN350 و توان موتور 0.25 تا 315 کیلو وات می باشد.
• ورژن 25 بار دارای فلنچ DN100 تا DN400 و توان موتور 5 تا 630 کیلو وات است.

نام قطعه	جنس
نام قطعه	PN16	PN25	DN400 و PN25
محفظه موتور	چدن	چدن داکتیل یا نشکن	چدن داکتیل یا نشکن
پروانه	چدن و برنز	چدن و برنز	چدن داکتیل و برنز
شافت	استنلس استیل	استنلس استیل	استنلس استیل
هد پمپ	چدن	چدن	چدن
رینگ سایشی	برنز و برنج	برنز و برنج	–

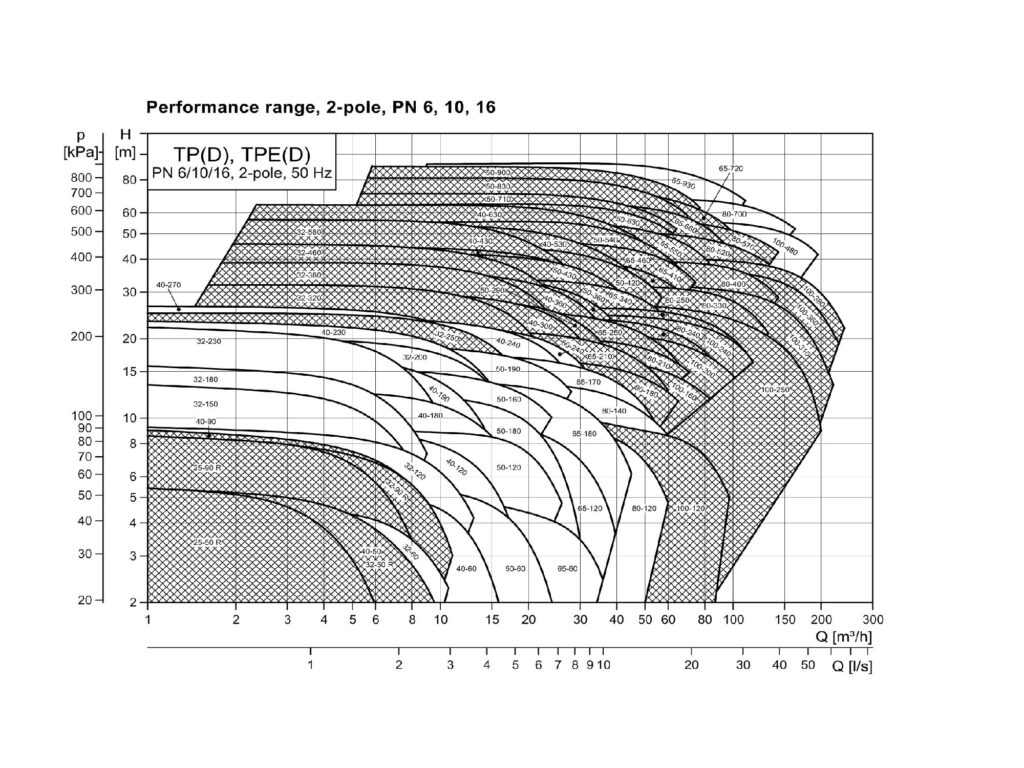

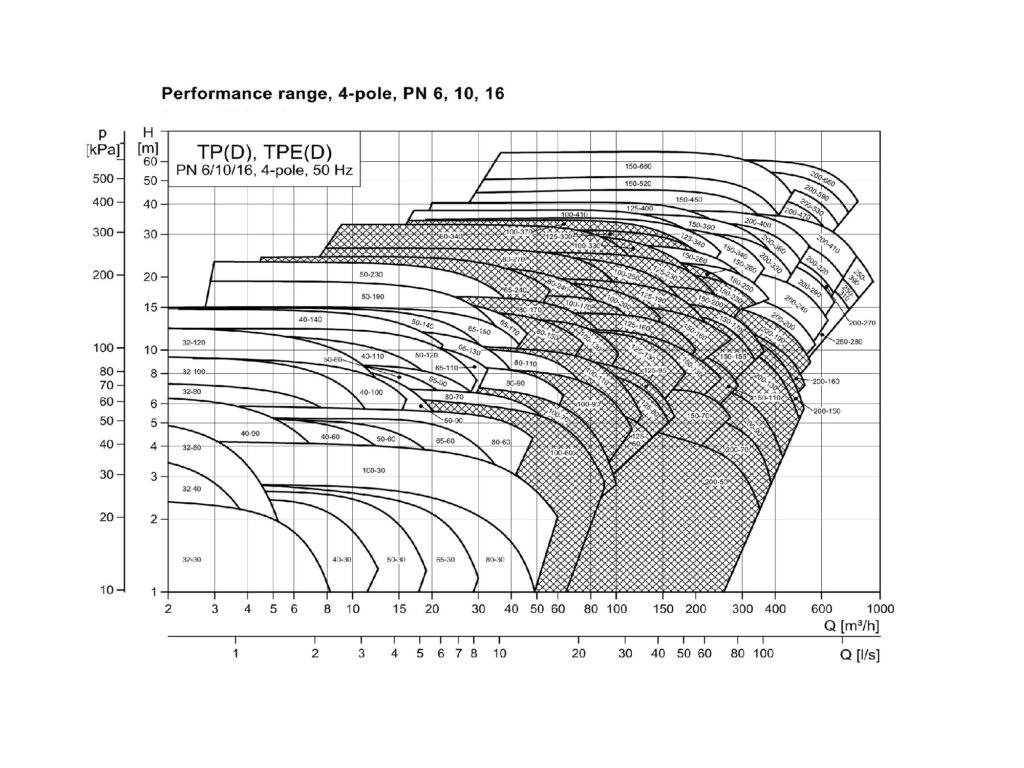

منحنیهای عملکردی پمپ‌ها

کارخانه‌های سازنده پمپ‌ها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنی‌های مختلفی را با انجام آزمایش‌های مشخصی به همراه درخواست مشتری ارائه می‌دهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهره‌برداری از آن‌ها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمده‌است، انجام شود.معمولاً منحنی‌های عملکرد پمپ‌ها را در یک دور خاص نمایش می‌دهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنی‌های عملکردی پمپ‌های گردشی و جابجایی مثبت معمولاً متداول نیست.

مدل	قطررانش (In)	قدرت الکتروموتور (Kw)	دبی (m3/h)	هد (m)	برق مصرفی (HZ–Ф–V)	دور موتور ( RPM)
مدل	قطررانش (In)	قدرت الکتروموتور (Kw)	دبی (m3/h)	هد (m)	برق مصرفی (HZ–Ф–V)	دور موتور ( RPM)
TP 32-150/2	1¼”	0.37	8	12	1-3	2900
TP 32-180/2	1¼”	0.55	8.5	14	1-3	2900
TP 32-230/2	1¼”	0.75	9	20	1-3	2900
TP 40-60/2	1½”	0.25	15	6	1-3	2900
TP 40-120/2	1½”	0.37	16.5	9	1-3	2900
TP 40-180/2	1½”	0.55	18	13	1-3	2900
TP 40-190/2	1½”	0.75	14	18	1-3	2900
TP 40-230/2	1½”	1.1	16	23	1-3	2900
TP 40-270/2	1½”	1.5	16	25	1-3	2900
TP 50-60/2	2″	0,37	24	6	1-3	2900
TP 50-120/2	2″	0,75	28	9	1-3	2900
TP 50-180/2	2″	0.75	29	13	1-3	2900
TP 65-120/2	2½”	1.1	39	10	1-3	2900
TP 65-180/2	2½”	1.5	45	13	1-3	2900
TP 80-120/2	3″	1,50	57	11	1-3	2900
مدل	قطررانش ( In)	قدرت الکتروموتور ( Kw)	دبی (m3/h)	هد (M)	برق مصرفی (HZ–Ф–V)	دور موتور ( RPM)
مدل	قطررانش ( In)	قدرت الکتروموتور ( Kw)	دبی (m3/h)	هد (M)	برق مصرفی (HZ–Ф–V)	دور موتور ( RPM)
TP 50-190/2	2″	1.5	27	19	50-3-400	2900
TP 50-240/2	2″	2.2	30	23	50-3-400	2900
TP 50-290/2	2″	3	36	28	50-3-400	2900
TP 80-180/2	2″	3	63	16	50-3-400	2900
TP 80-180/2	2″	4	70	20	50-3-400	2900
مدل	قطرانش ( In)	قدرت الکتروموتور ( Kw)	دبی (m3/h)	هد (M)	برق مصرفی (HZ–Ф–V)	دور موتور ( RPM)
مدل	قطرانش ( In)	قدرت الکتروموتور ( Kw)	دبی (m3/h)	هد (M)	برق مصرفی (HZ–Ф–V)	دور موتور ( RPM)
TP 80/240/2	3″	5.5	85	14	50-3-400	2900
TP 80-180/2	3″	3	63	16	50-3-400	2900
TP 80-210/2	3″	4	70	20	50-3-400	2900
TP 80/240/2	3″	5.5	85	24	50-3-400	2900
TP 80-250/2	3″	7.5	110	26	50-3-400	2900
TP 32-120/2	3″	11	12.5	9	50-3-400	2900
TP 40-300/2	3″	3	32	30	50-3-400	2900
TP 50-160/2	3″	1.1	22	15	50-3-400	2900
TP 65-190/2	3″	2.2	42	18	50-3-400	2900
TP 65-230	3″	3	45	22	50-3-400	2900
TP 100-160/2	3½”	4	80	17	50-3-400	2900
TP 65-260/2	3½”	4	50	25	50-3-400	2900
TP 100-240/2	3½”	7.5	125	24.5	50-3-400	2900
TP 65-340/2	3½”	5.5	55	33	50-3-400	2900
