مشخصات هیدرولیکی
دبی: از 0.5 تا 3.6 متر مکعب بر ساعت
هد: حداکثر تا 6 متر
محدوده دمای مایع: از 10- تا 110+ درجه سانتی گراد
حداکثر فشار کاری: 10 بار (1000 کیلوپاسکال)
حداقل فشار در دهانه مکش پمپ: مراجعه به جداول اطلاعات اختصاصی هر پمپ
سایز لوله: ½ 1 - ½ اینچ
مشخصات مایع پمپ شونده: مایع تمیز، عاری از مواد جامد و روغن های معدنی، غیر ویسکوز و غیر شیمیایی با مشخصات مشابه به آب (حداکثر 30 درصد گلیکول)
هد: حداکثر تا 6 متر
محدوده دمای مایع: از 10- تا 110+ درجه سانتی گراد
حداکثر فشار کاری: 10 بار (1000 کیلوپاسکال)
حداقل فشار در دهانه مکش پمپ: مراجعه به جداول اطلاعات اختصاصی هر پمپ
سایز لوله: ½ 1 - ½ اینچ
مشخصات مایع پمپ شونده: مایع تمیز، عاری از مواد جامد و روغن های معدنی، غیر ویسکوز و غیر شیمیایی با مشخصات مشابه به آب (حداکثر 30 درصد گلیکول)
اجزای سازنده
بدنه پمپ: چدن
پوشش موتور: آلومینیوم ریختگی
پروانه: تکنوپلیمر
شفت: استنلس استیل
حلقه آب بند: اتیلن پلی پروپیلن
حلقه سایشی: سرامیک
بوش ها: گرافیت
درپوش هواگیری: برنج
پوشش موتور: آلومینیوم ریختگی
پروانه: تکنوپلیمر
شفت: استنلس استیل
حلقه آب بند: اتیلن پلی پروپیلن
حلقه سایشی: سرامیک
بوش ها: گرافیت
درپوش هواگیری: برنج
کاربرد ها
سیستم های گرمایش مرکزی و تهویه مطبوع با مدار تحت فشار بسته و مدار باز
تقویت فشار آب در سیستم های پکیج آب گرم خانگی
تقویت فشار آب در سیستم های پکیج آب گرم خانگی

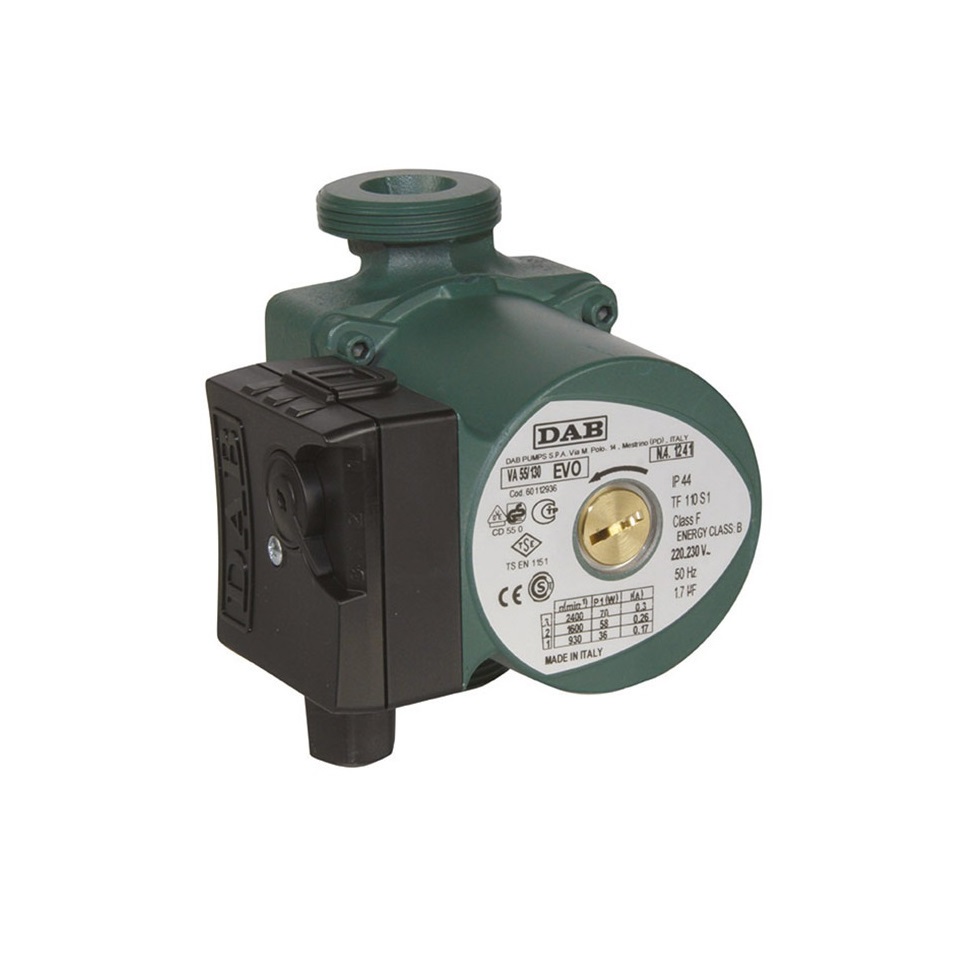

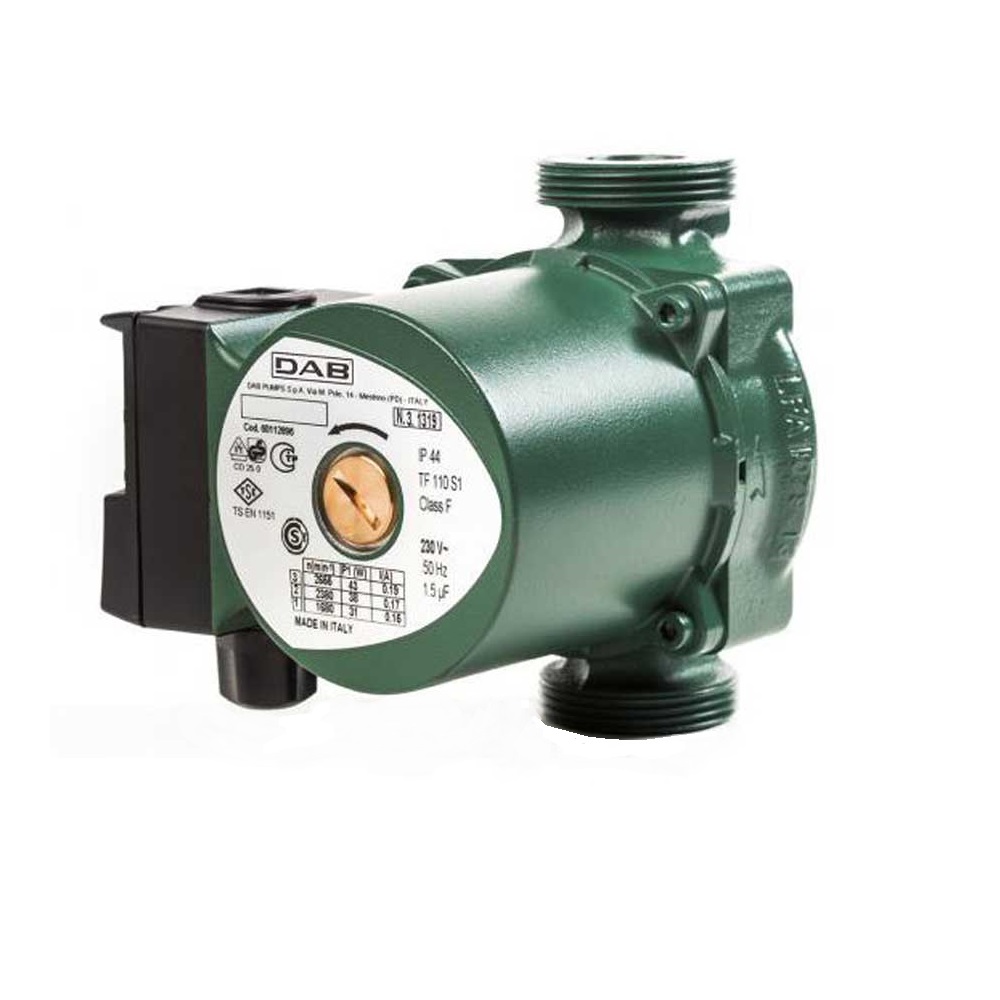

پمپ سیرکولاتور خطی داب سری VA
پمپ های سیرکولاتور داب سری VA از نوع سه سرعته آب خنک با تنظیم دستی می باشند که می بایست در وضعیتی که شفت الکتروموتور در راستای افق قرار گرفته، نصب شوند. توصیه می شود برای استفاده از این پمپ های داب در سیستم گرمایش موتور خانه، پمپ در مسیر برگشت آب گرم و در سطحی بالاتر از حداکثر سطح دیگ نصب شود. برای دستیابی به بیشترین راندمان پمپ، حتی الامکان پورت مکش در نزدیک ترین نقطه به منبع انبساط قرار داشته باشد و جهت جلوگیری از نوسان سیال و ارتعاش سیستم لوله کشی از نصب هر گونه زانویی، خمیدگی و انشعاب در این مسیر اجتناب شود.
مشخصات الکتروموتور
توان: از 43 تا 78 وات
کلاس حفاظتی الکتروموتور: IP44
کلاس عایق بندی: F
دور الکتروموتور: سه سرعته با تنظیم دستی تا 2900 دور در دقیقه
برق ورودی استاندارد: تکفاز 230 ولت - 50 هرتز
کلاس حفاظتی الکتروموتور: IP44
کلاس عایق بندی: F
دور الکتروموتور: سه سرعته با تنظیم دستی تا 2900 دور در دقیقه
برق ورودی استاندارد: تکفاز 230 ولت - 50 هرتز
ویژگی ها
کارکرد آرام و بدون نویز
مصرف انرژی بسیار پایین الکتروپمپ
خنک کاری و روانکاری الکتروموتور توسط مایع پمپ شونده
قابلیت تنظیم دستی دور الکتروموتور در سه سرعت توسط شاسی تعبیه شده روی جعبه برق
الکتروموتورها دارای محافظ می باشند و نیاز به استفاده از محافظ حرارتی جداگانه ندارند.
مصرف انرژی بسیار پایین الکتروپمپ
خنک کاری و روانکاری الکتروموتور توسط مایع پمپ شونده
قابلیت تنظیم دستی دور الکتروموتور در سه سرعت توسط شاسی تعبیه شده روی جعبه برق
الکتروموتورها دارای محافظ می باشند و نیاز به استفاده از محافظ حرارتی جداگانه ندارند.

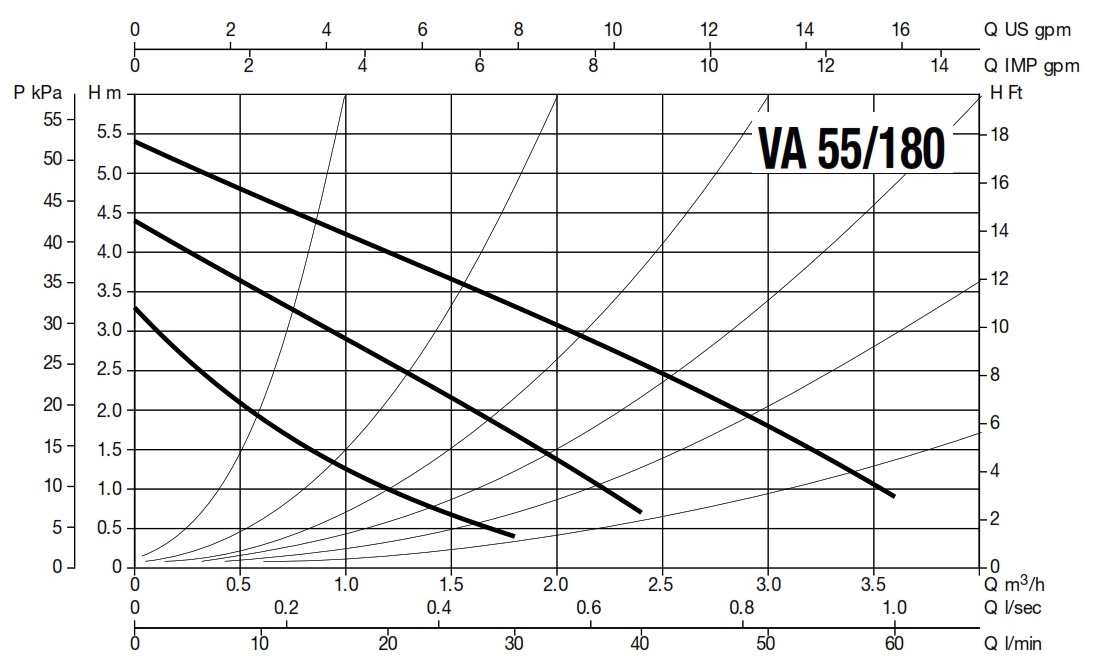

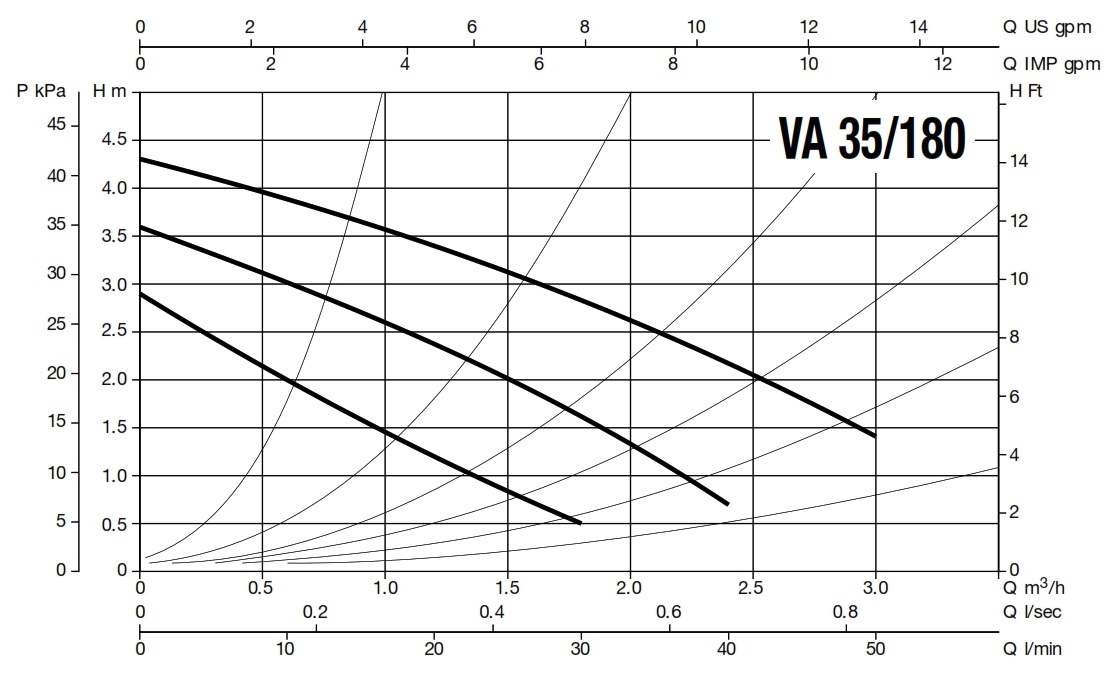

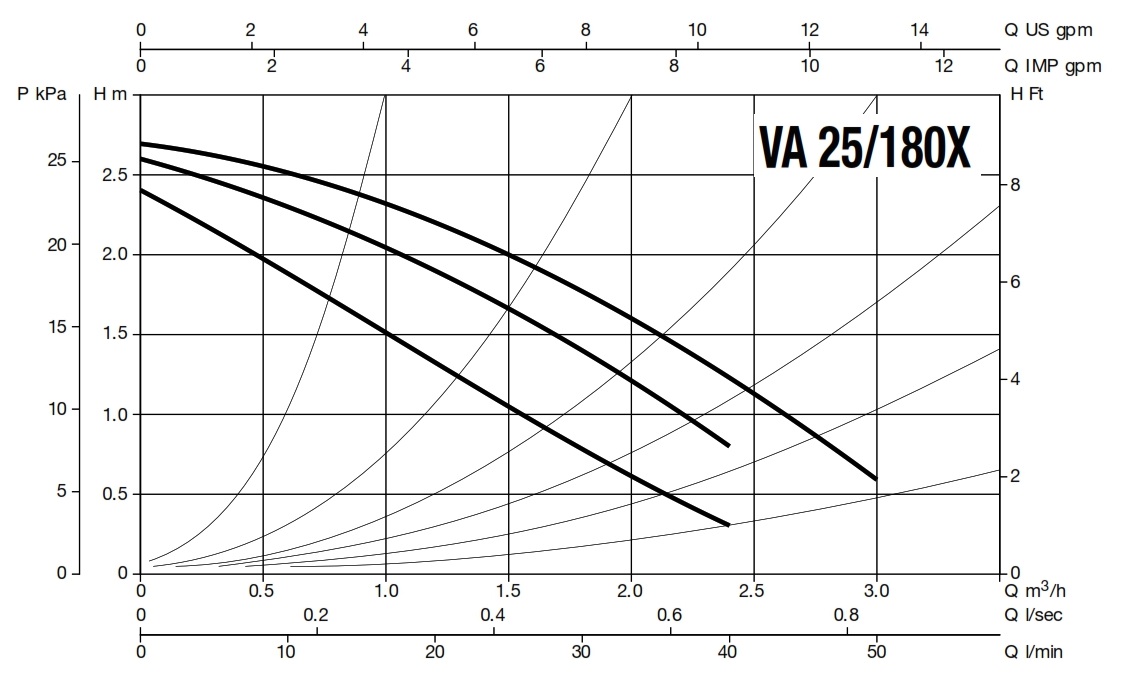

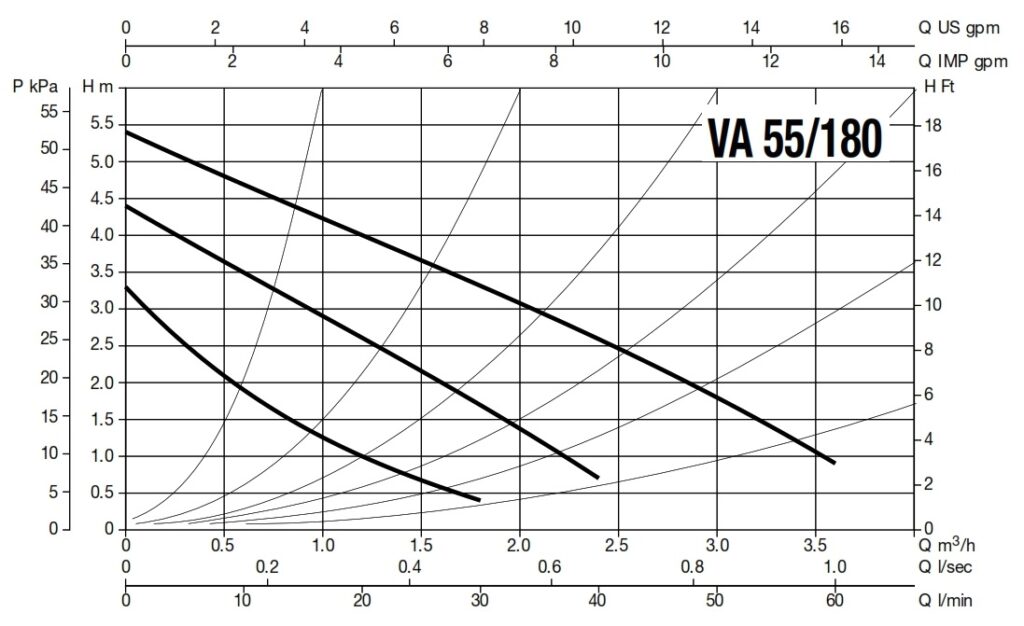

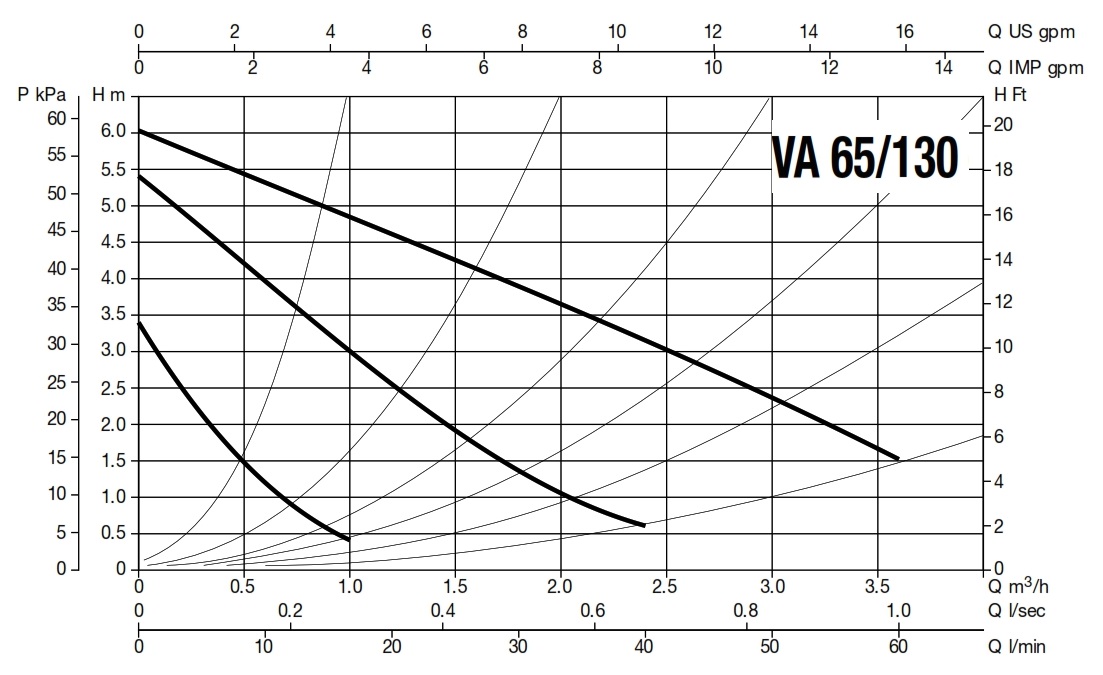

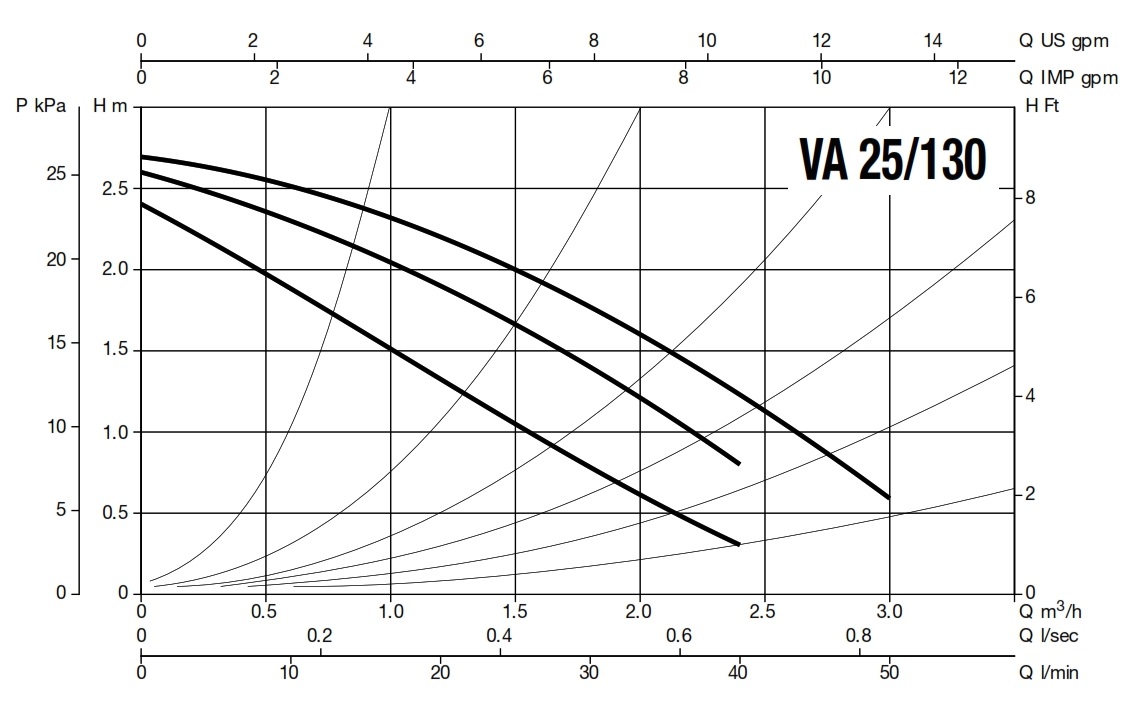

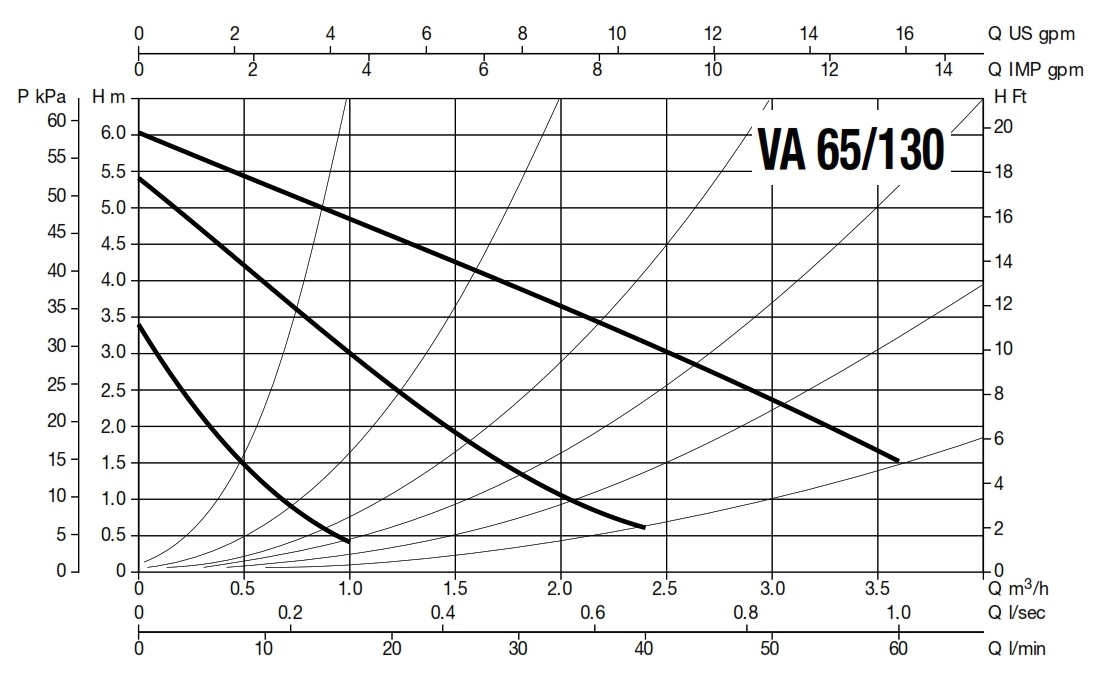

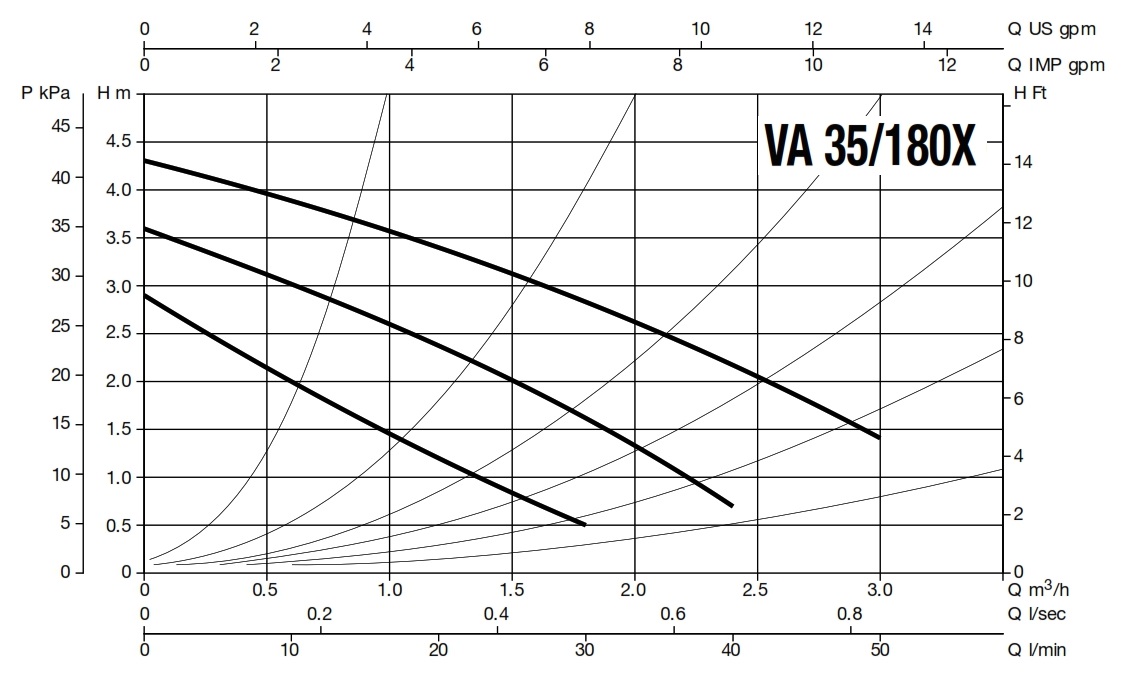

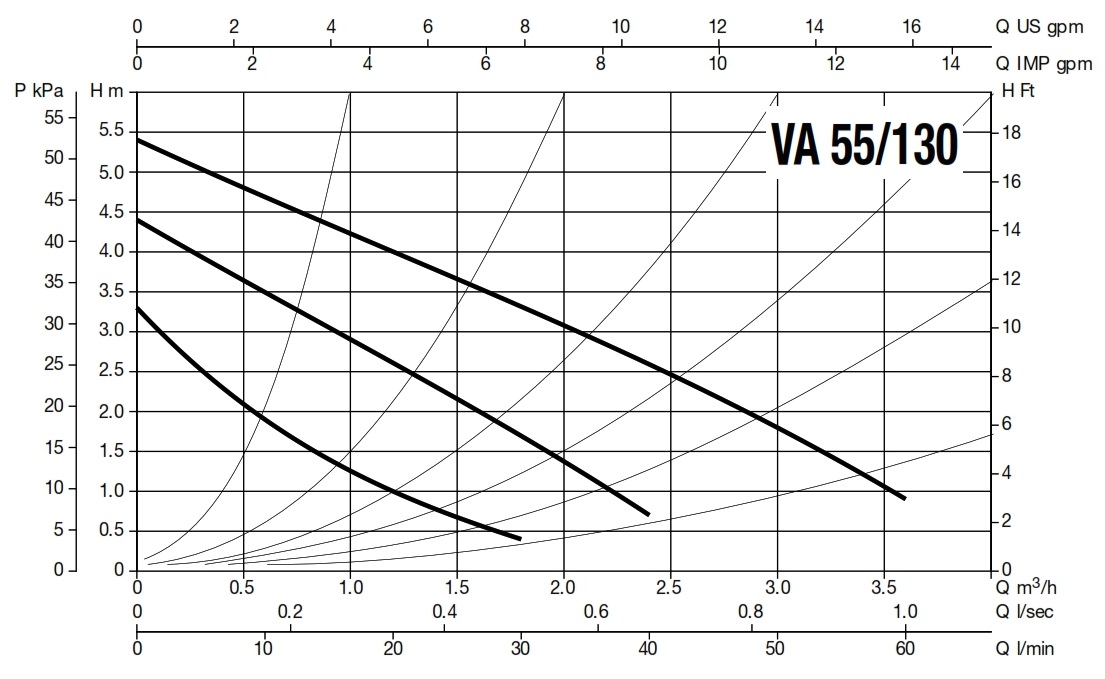

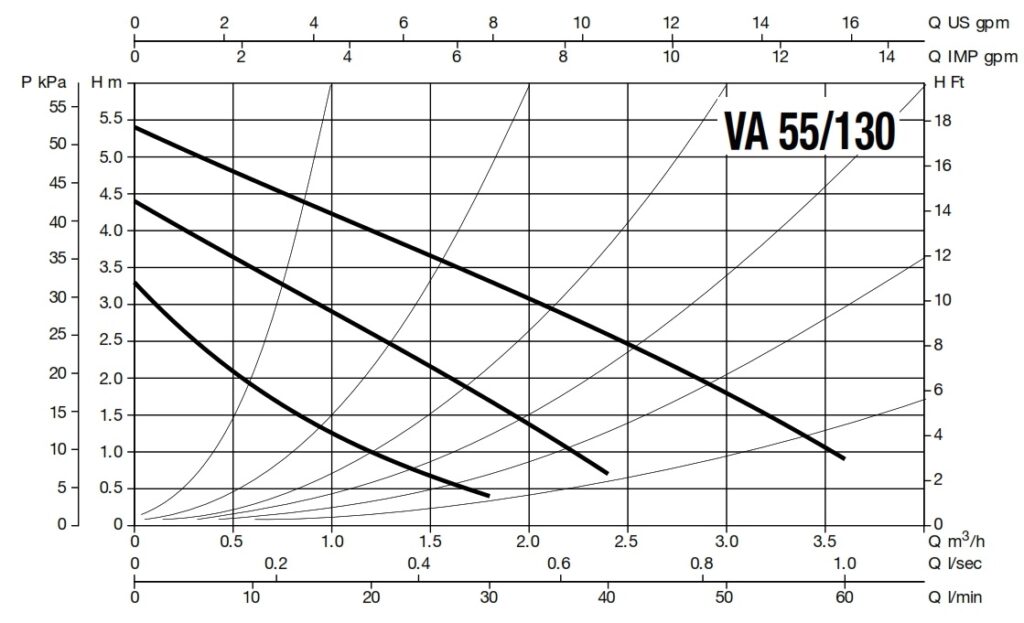

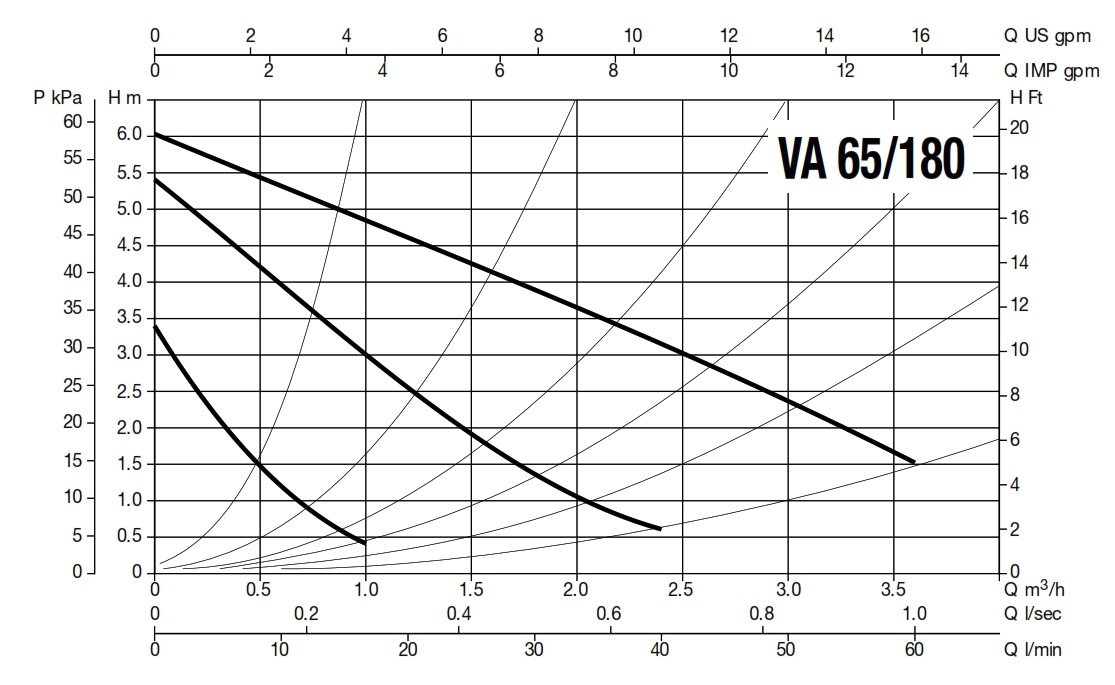

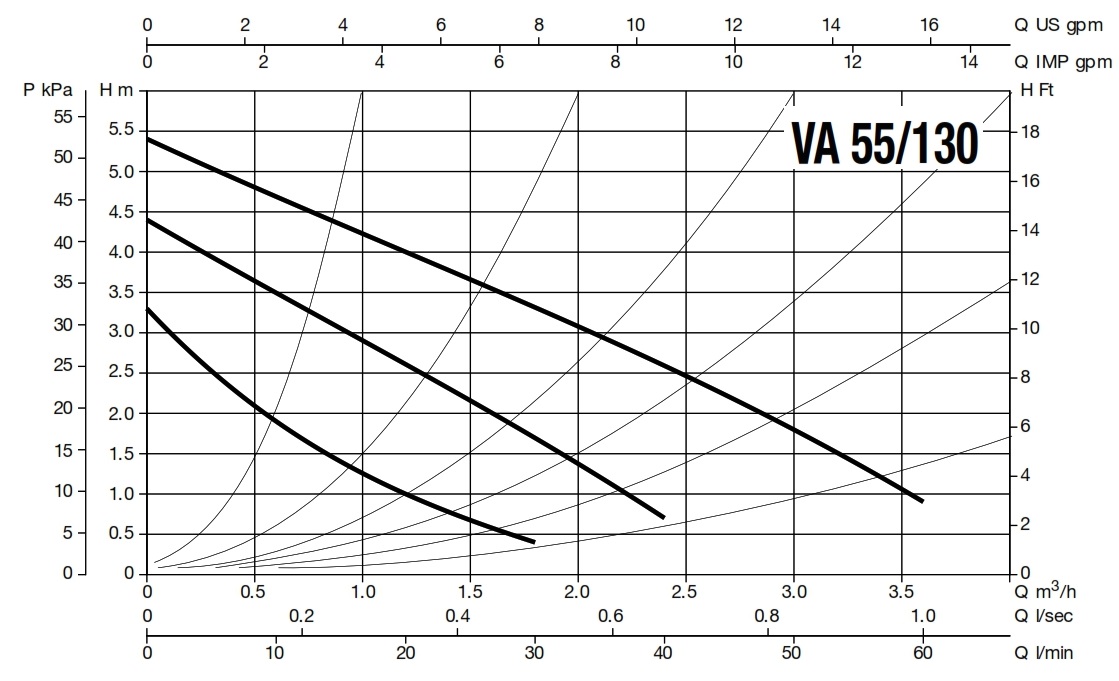

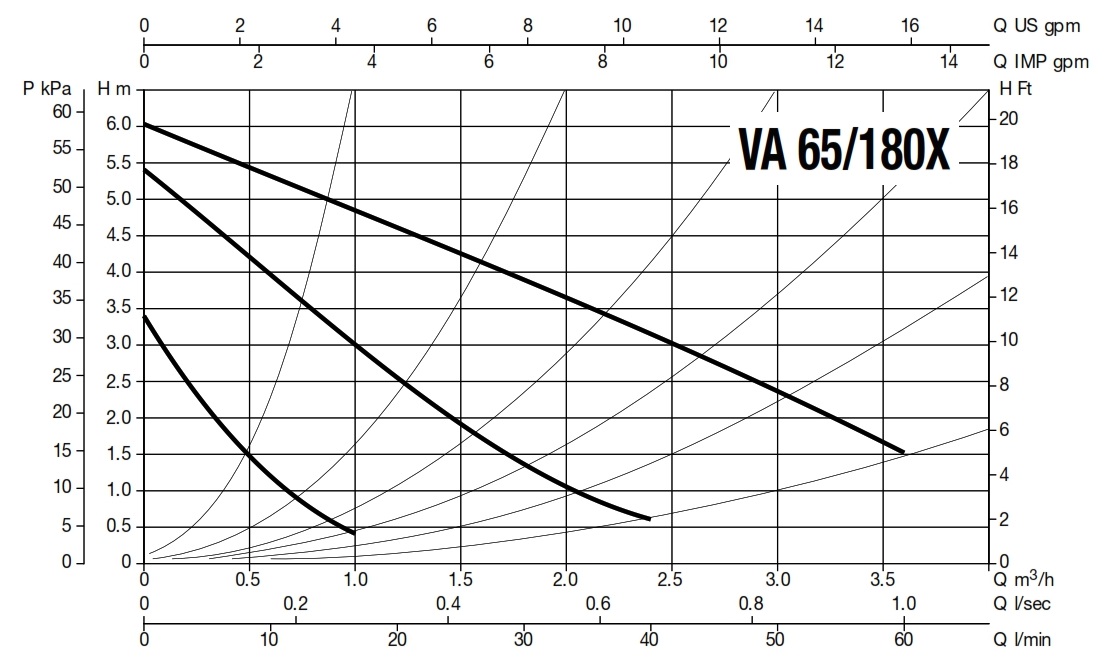

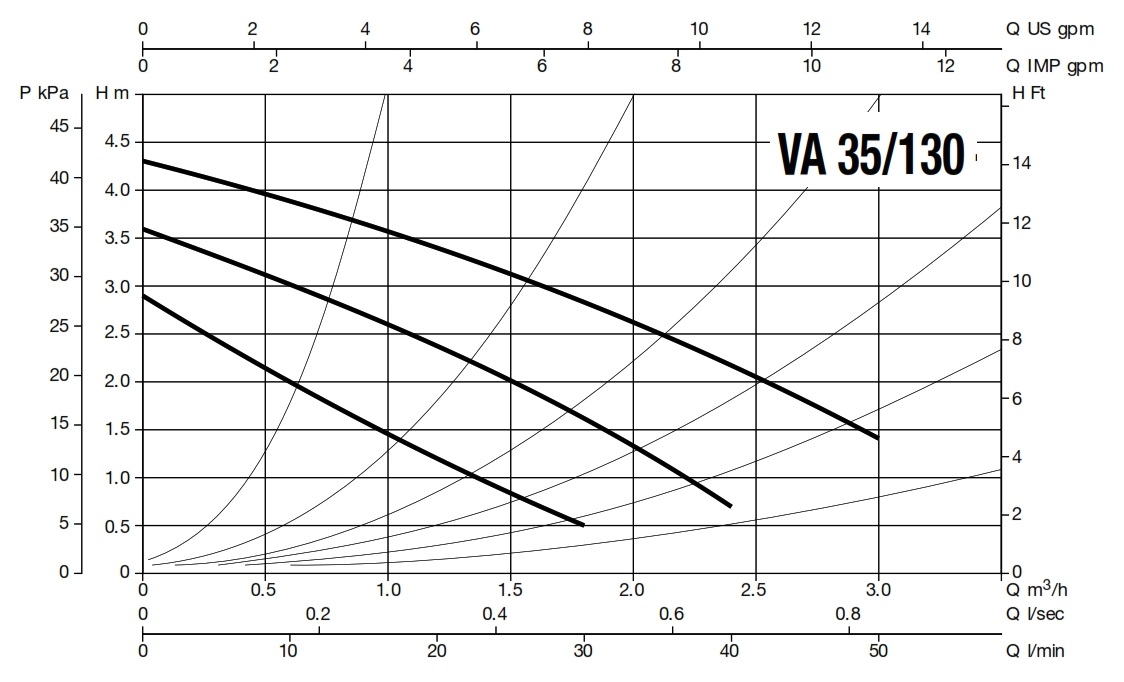

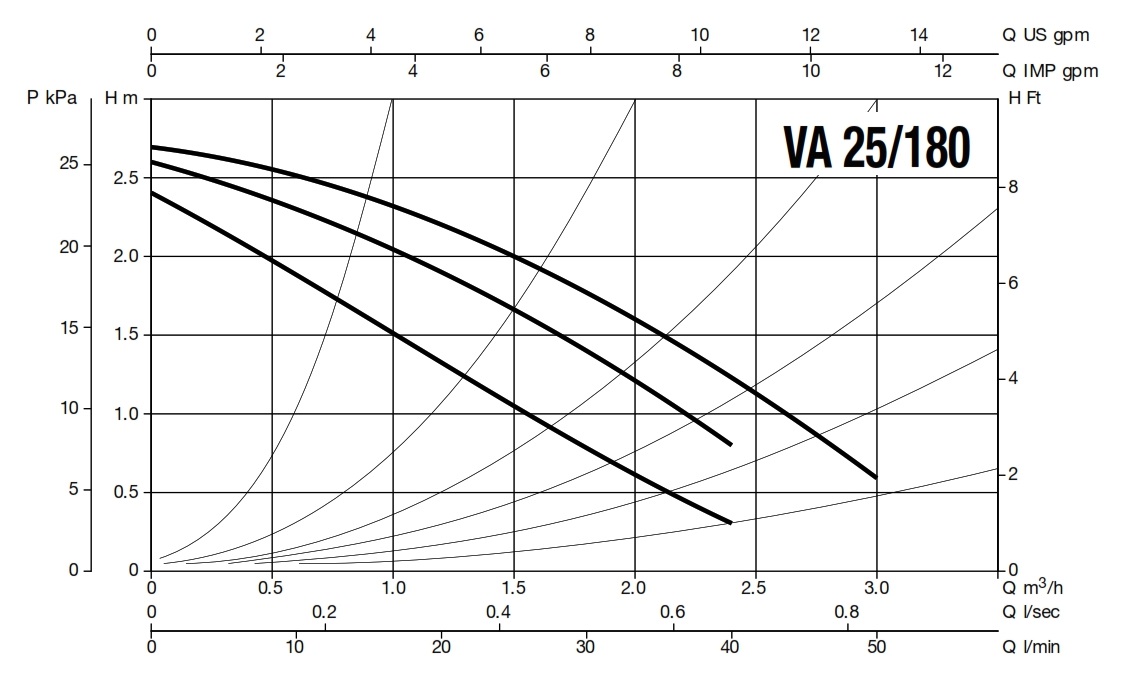

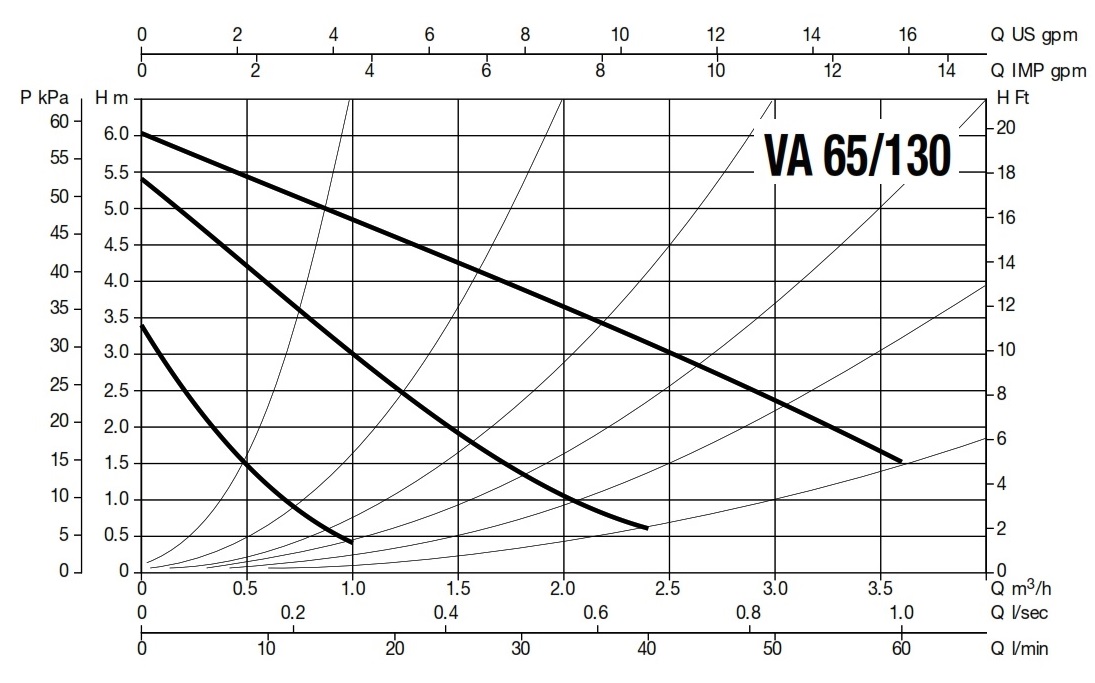

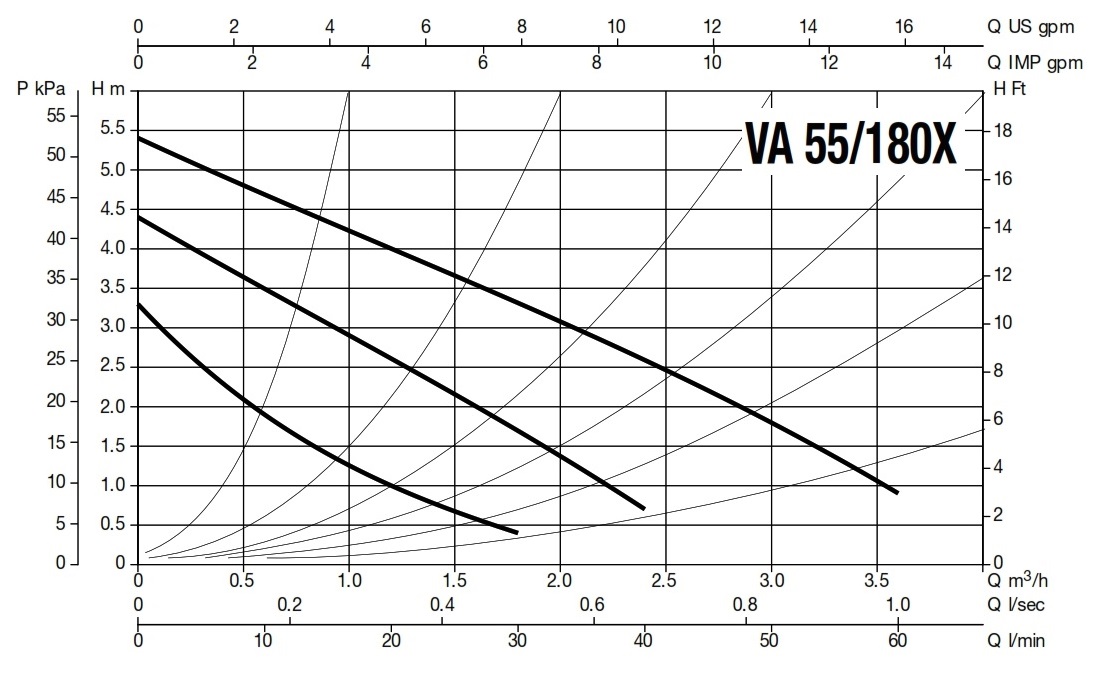

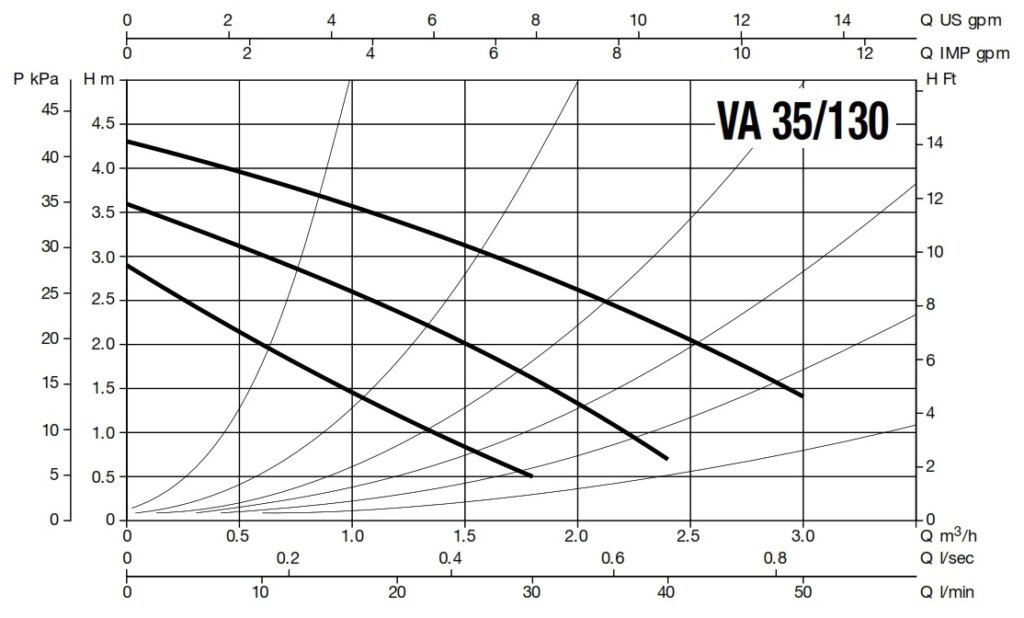

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
|
مدل |
حداکثر ارتفاع (متر) |
حداکثر آبدهی (مترمکعب بر ساعت) |
وزن (کیلوگرم) |
|
|
VA 25/130 |
2.71 |
3 |
2.5 |
|
|
VA 25/180 |
2.71 |
3 |
2.6 |
|
|
VA 25/180X |
2.71 |
3 |
2.6 |
|
|
VA 35/130 |
4.3 |
3 |
2.5 |
|
|
VA 35/130-1 / 2 ” |
4.3 |
3 |
2.5 |
|
|
VA 35/180 |
4.3 |
3 |
2.6 |
|
|
VA 35/180 X |
4.3 |
3 |
2.6 |
|
|
VA 55/130 |
5.4 |
4.2 |
2.5 |
|
|
VA 55/130-1 / 2 ” |
5.4 |
4.2 |
2.5 |
|
|
VA 55/180 |
5.4 |
4.2 |
2.6 |
|
|
VA 55/180 X |
5.4 |
4.2 |
2.6 |
|
|
VA 65/130 |
6.3 |
3 |
2.5 |
|
|
VA 65/130-1 / 2 ” |
6.3 |
3 |
2.5 |
|
|
VA 65/180 |
6.3 |
3 |
2.5 |
|
|
VA 65/180 X |
6.3 |
3 |
2.5 |
