مشخصات الکتریکی
روتور نصب شده روی بلبرینگ های قطور مجهز به کاسه نمد گریس خورده جهت دستیابی به حداقل ایجاد صدا و تضمین دوام و عمر طولانی بلبرینگ ها
درصورت نیاز به انتقال سیال هایی چگال تر می بایستی الکتروموتور با توان متناسب جایگزین گردد.

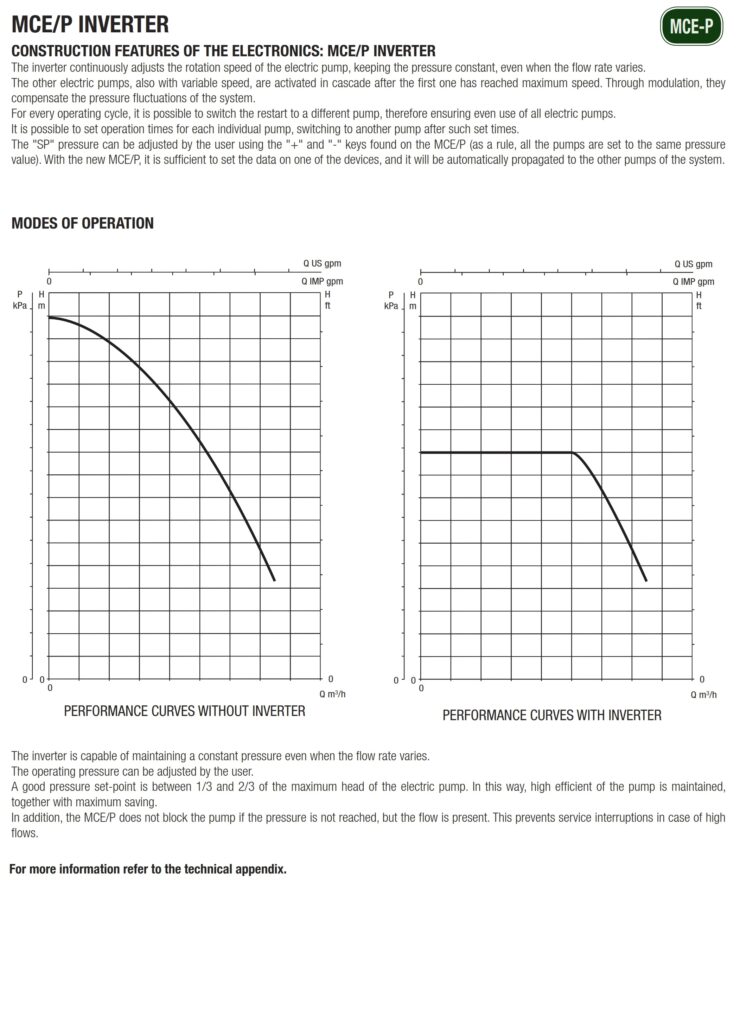

تحت کنترل اینورتر MCE برای دستیابی به حداقل مصرف انرژی
کلاس حفاظت موتور: IP55
کلاس حفاظت ترمینال باکس: IP55
کلاس عایق: F
ساختار: B3
مشخصات فنی الکتروموتور پمپ اینورتردار داب سری KDNE-MCE-P
روتور نصب شده روی بلبرینگ های قطور مجهز به کاسه نمد گریس خورده جهت دستیابی به حداقل ایجاد صدا و تضمین دوام و عمر طولانی بلبرینگ ها
درصورت نیاز به انتقال سیال هایی چگال تر می بایستی الکتروموتور با توان متناسب جایگزین گردد.
تحت کنترل اینورتر MCE برای دستیابی به حداقل مصرف انرژی
ولتاژ استاندارد مدل های تکفاز: 1x220-240 V / 50-60 Hz
ولتاژ استاندارد برای مدل های سفارشی: سه فاز 3x400 V / 50 Hz یا سه فاز 3x460 V 60 Hz
3x400 V / 50 Hz برای مدل های استاندارد
3x460 V / 60 Hz برای مدل های سفارشی
ساختار: B3
مشخصات هیدرولیکی
هد: حداکثر ارتفاع 70 متر
دور موتور: 1450 الی 2900 دور بر دقیقه
کیفیت مورد نیاز سیال: سیال تمیز و عاری از مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و از لحاظ شیمیایی خنثی، نزدیک به خواص آب
محدودۀ دمای سیال:
از 10- الی 140+ درجۀ سانتیگراد برای مدل های مجهز به سیستم کنترل اینورتر MCE/C
از 10- الی 80+ درجۀ سانتیگراد برای سایر مدل های مجهز به سیستم کنترل اینورتر MCE/P
حداکثر دمای محیط: 40+ درجۀ سانتیگراد
حداکثر فشار کاری: 16 بار یا (16000 کیلو پاسکال) طبق استاندارد DN 200 حداکثر 10 بار
مشخصات فنی پمپ اینورتردار داب سری KDNE-MCE-P
واسطه پمپ و هوزینگ چدنی، کوپله شده طبق استاندارد DIN 2533 (DIN 2532) برای DN200 (کوپله با شاسی)
پروانۀ بستۀ چدنی بالانس شده برای جبران نیروهای محوری نامتقارن تنظیم شده با بوشهای قابل تعویض
شفت پمپ استنلس استیل مجهز به دو عدد بلبرینگ کاسه نمددار مقاوم محافظت شده با غلاف محافظ بیرونی
سیل مکانیکی از جنس کربن سیلیکون کارباید سرامیک طبق استاندارد DIN 24960 مجهز به OR رینگ از جنس EPDM

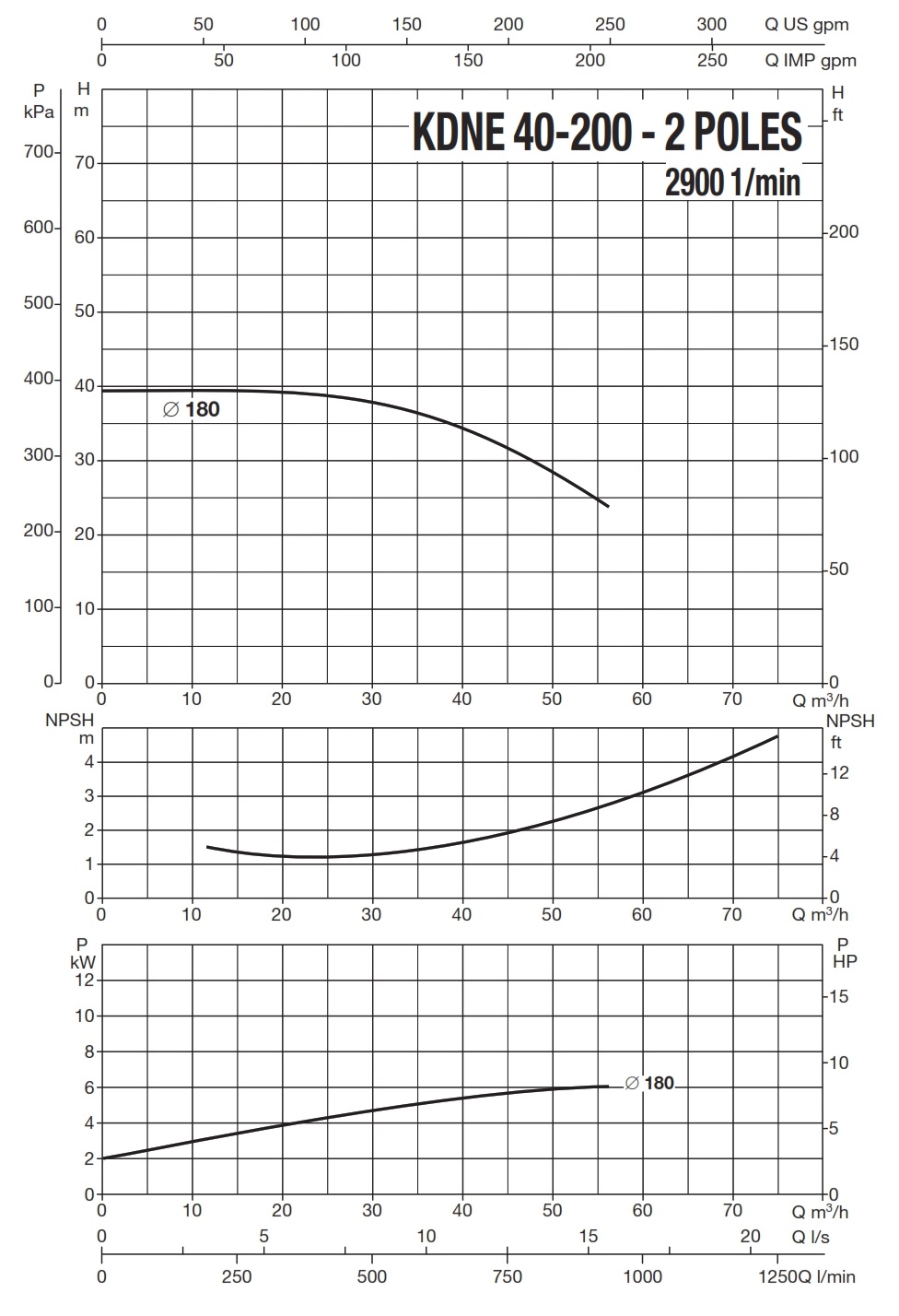

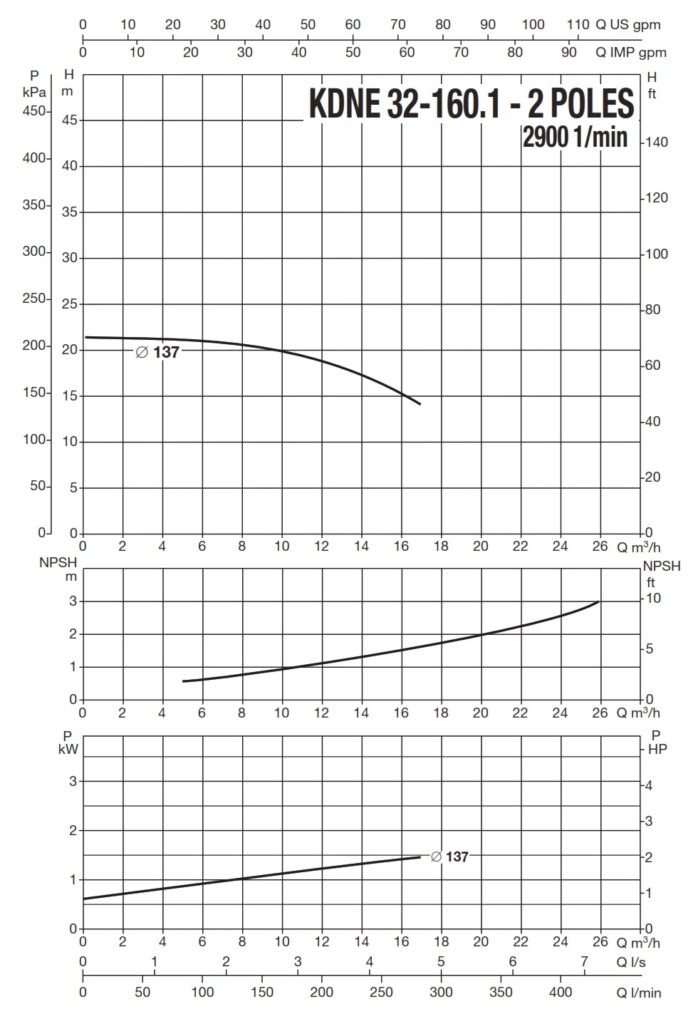

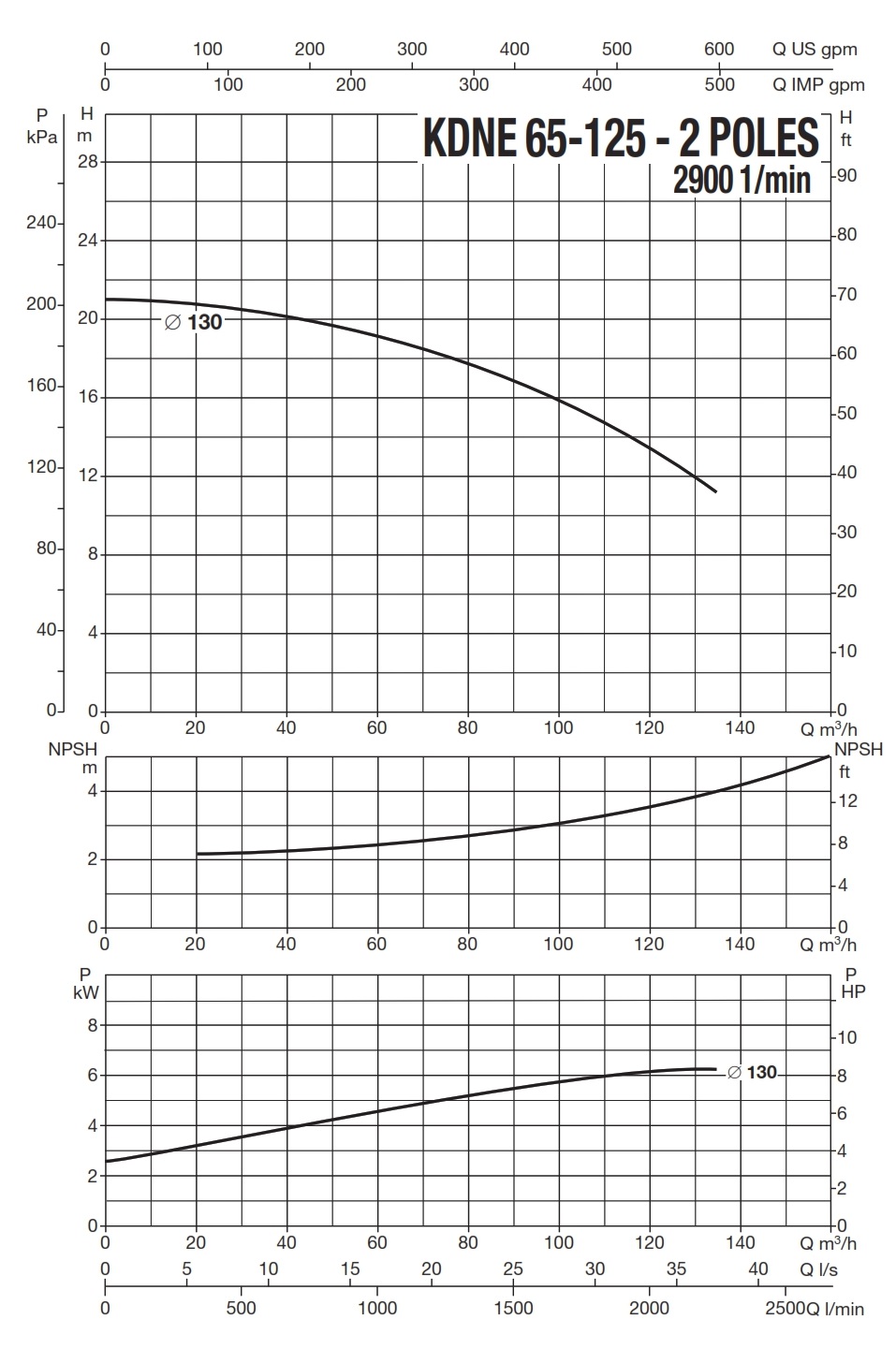

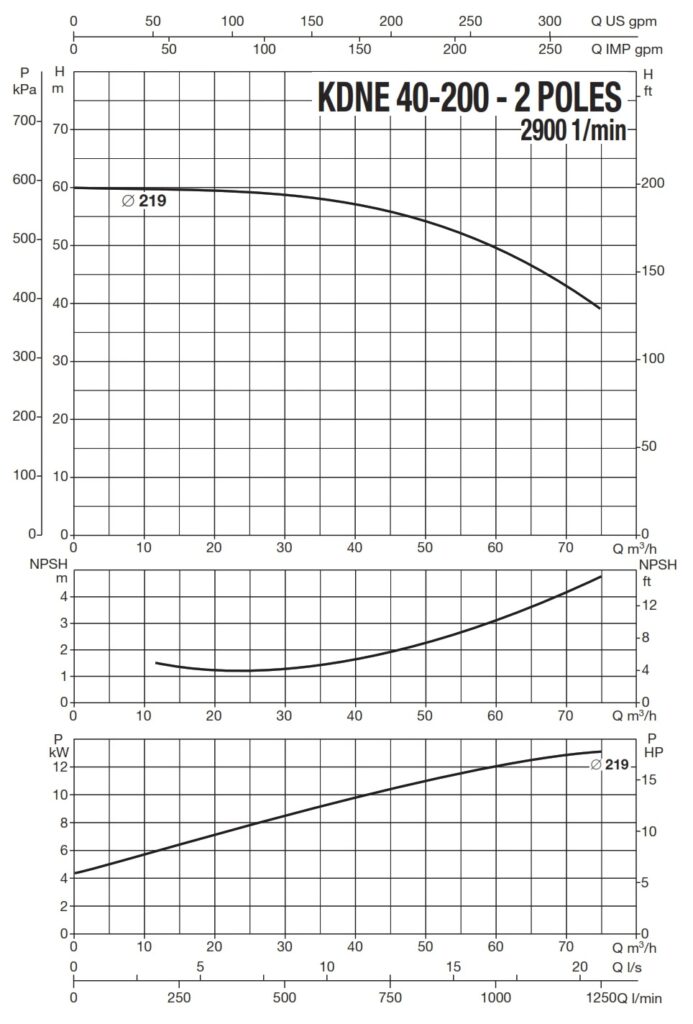

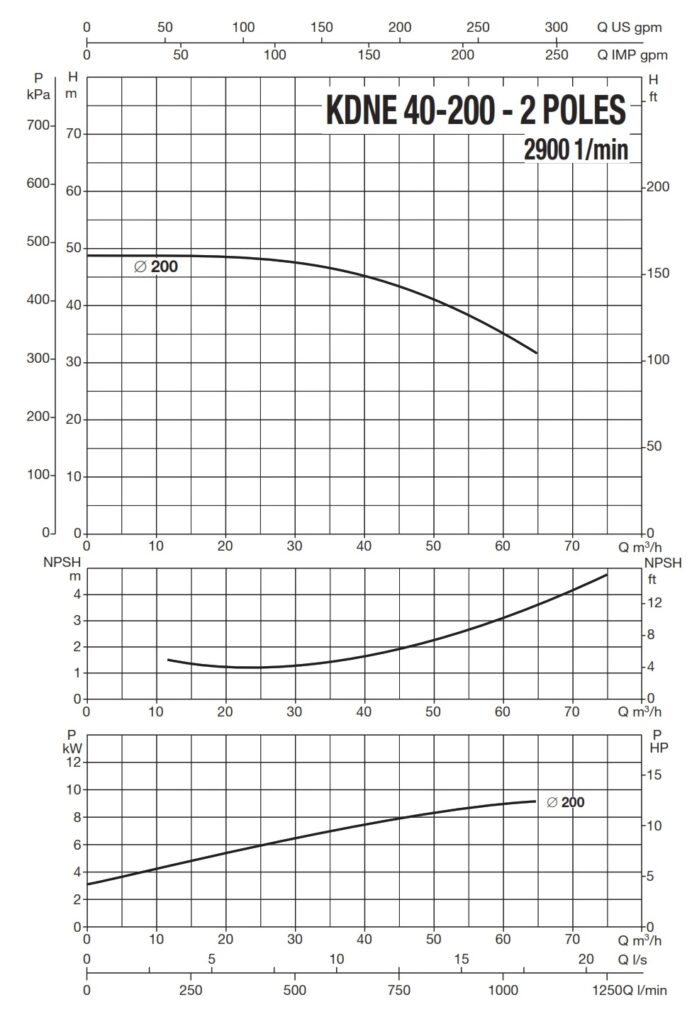

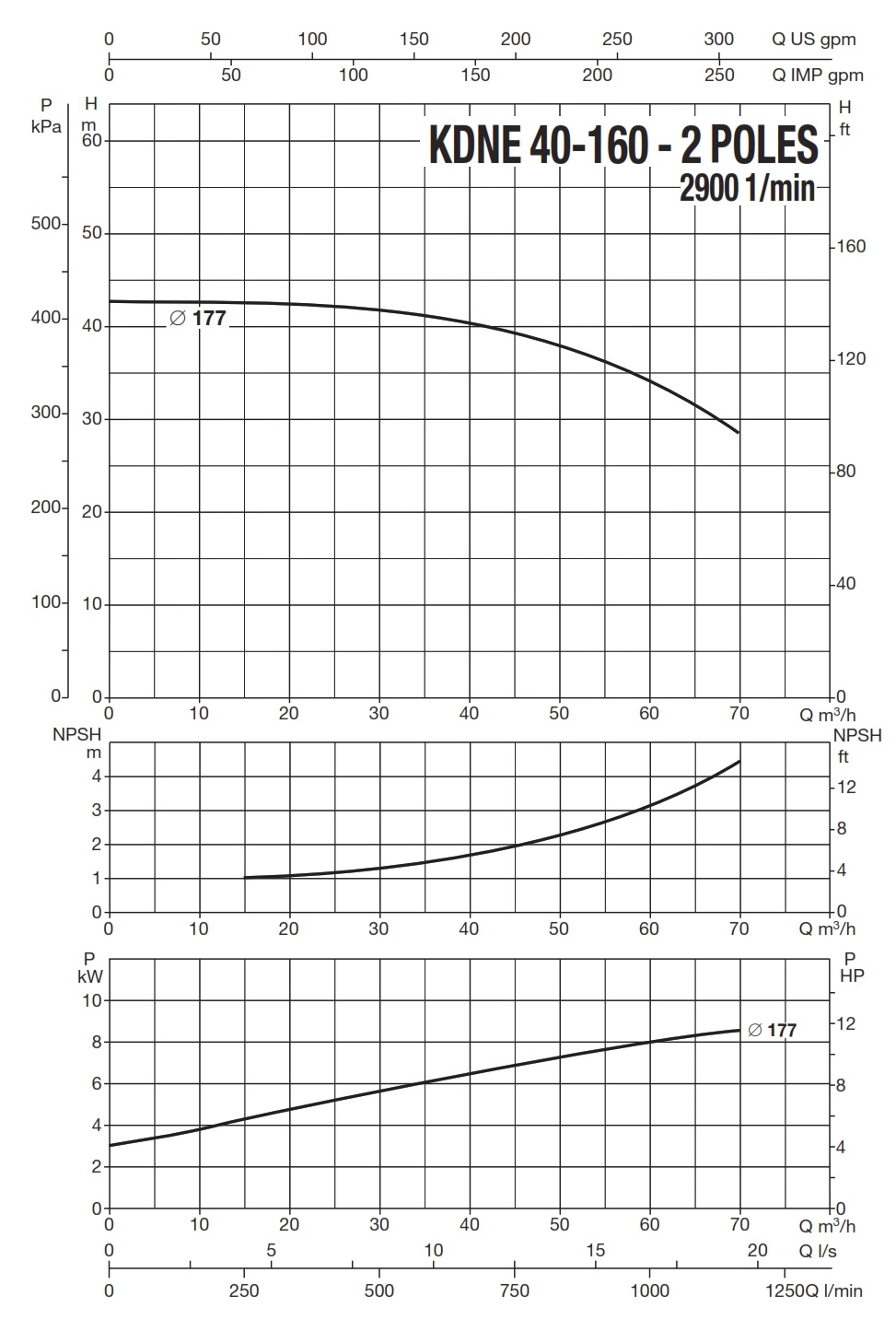

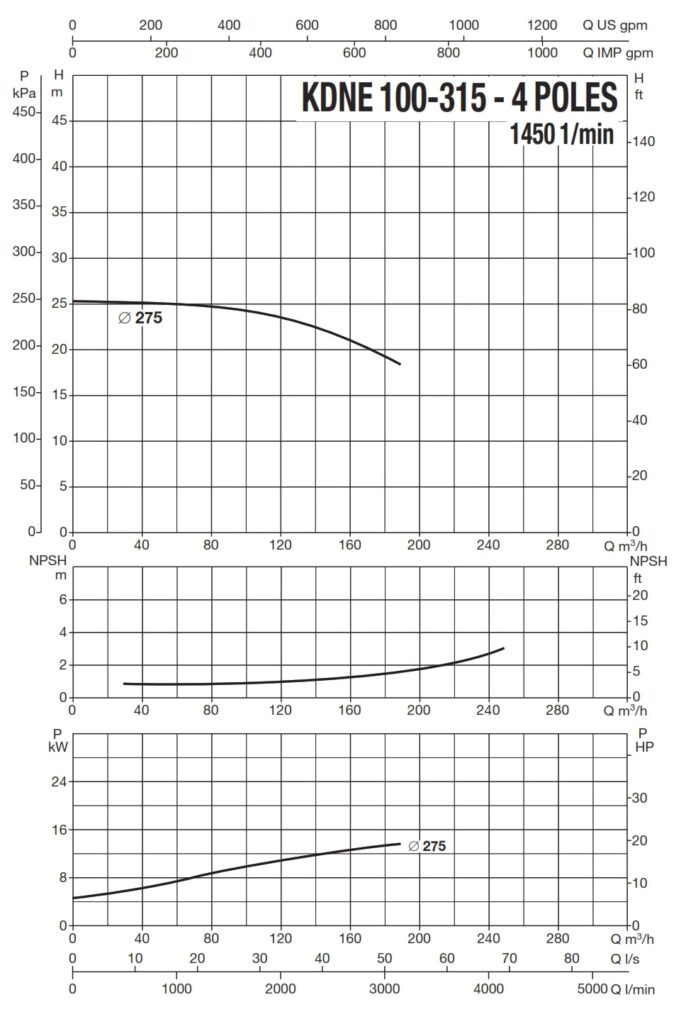

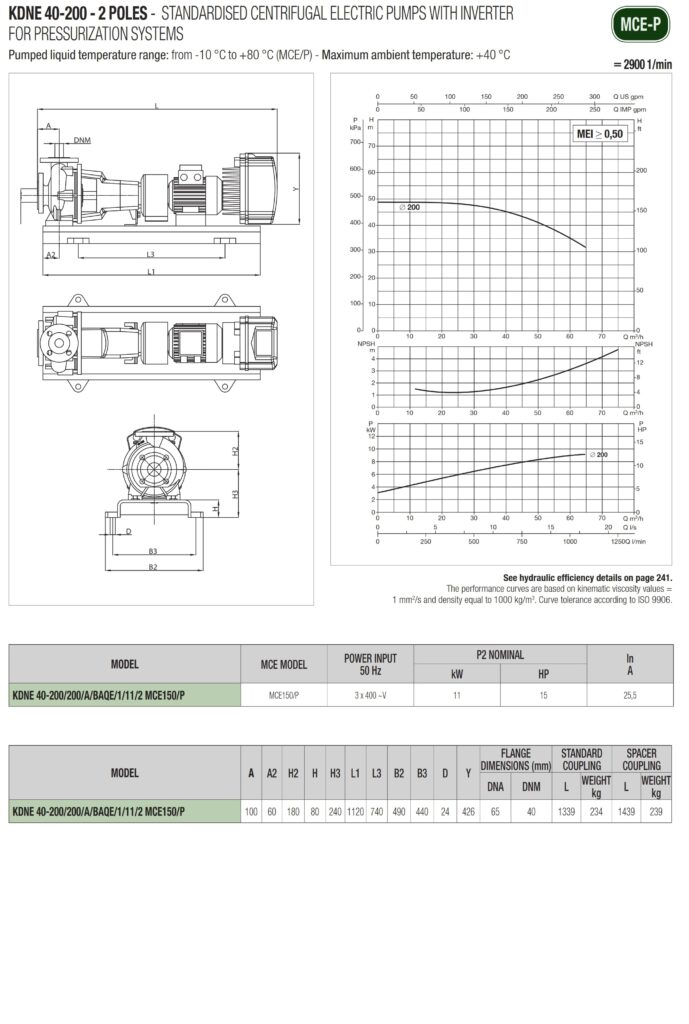

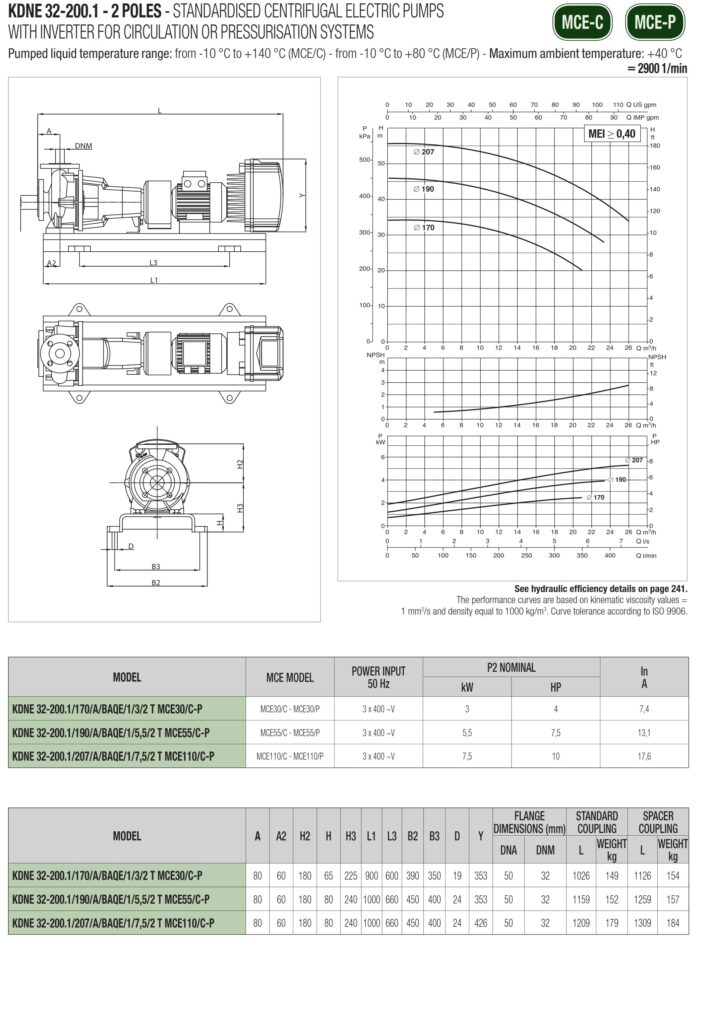

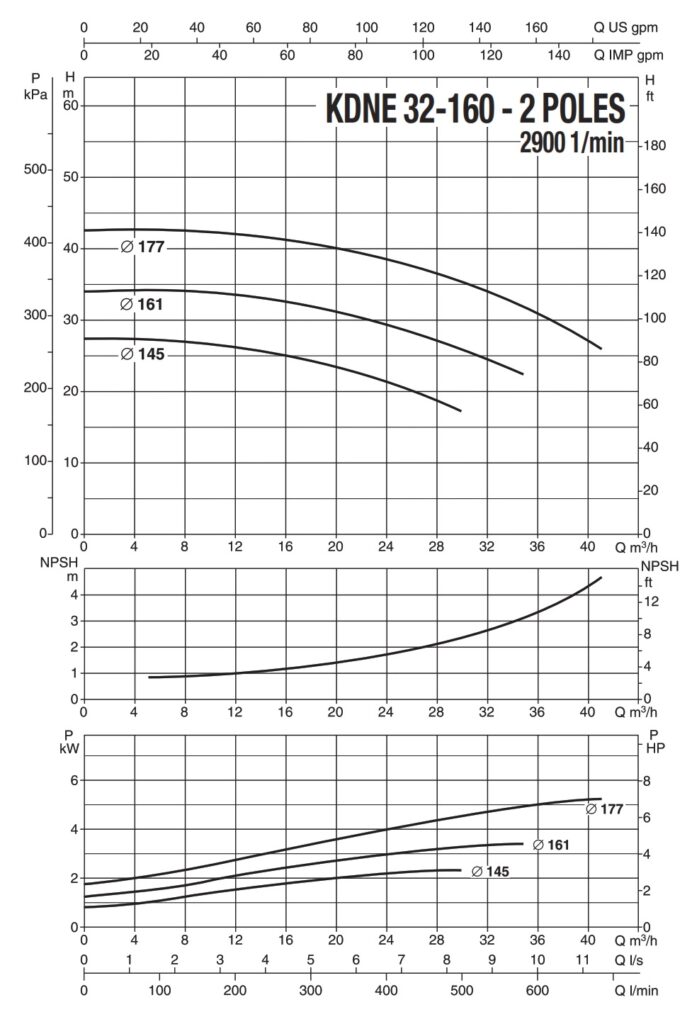

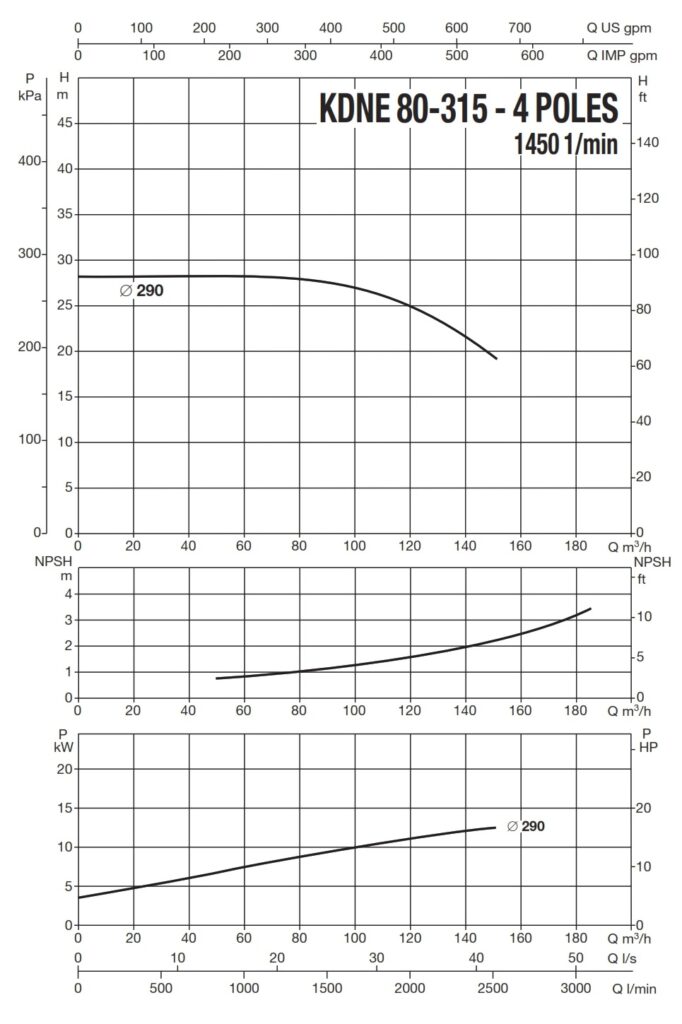

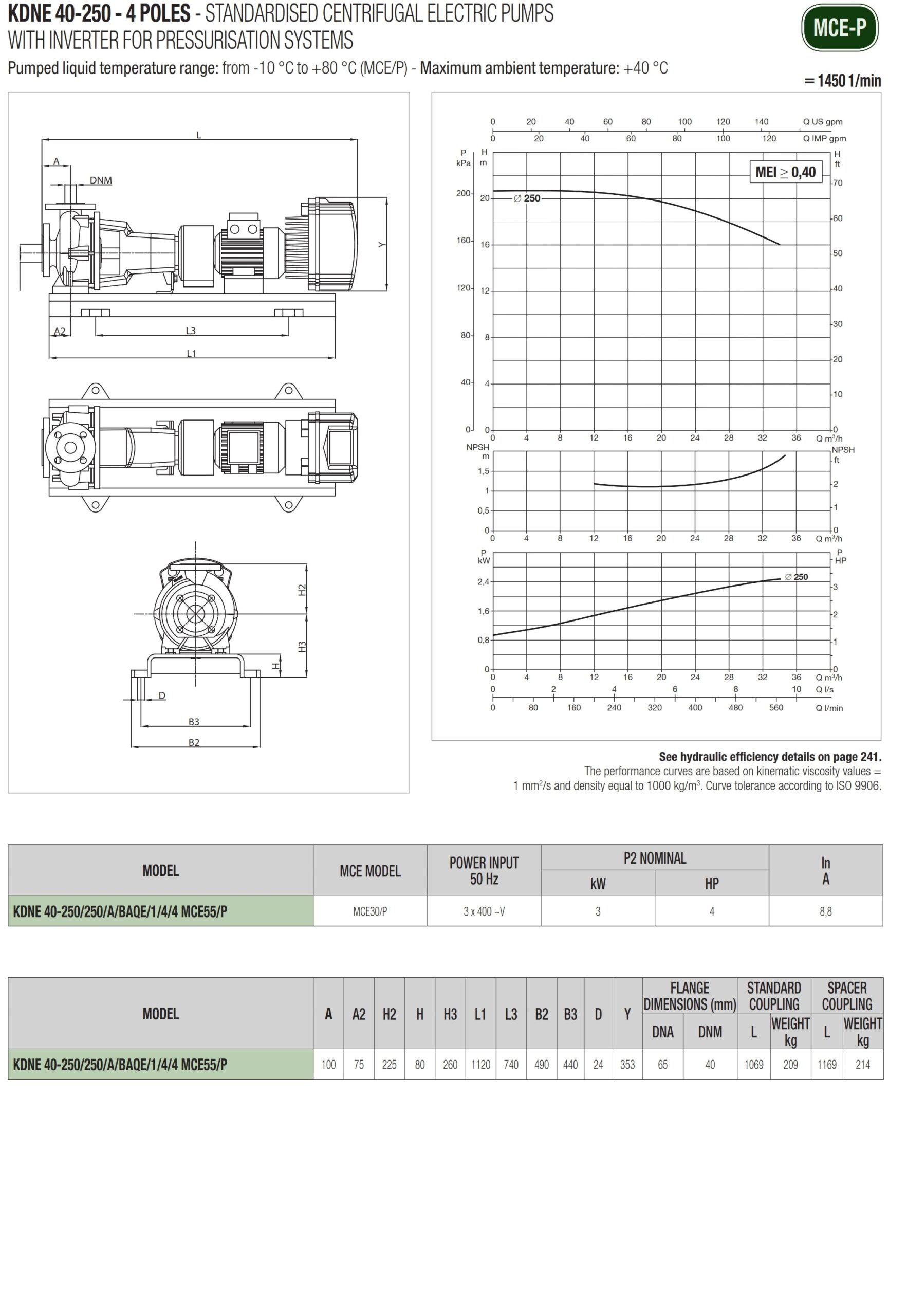

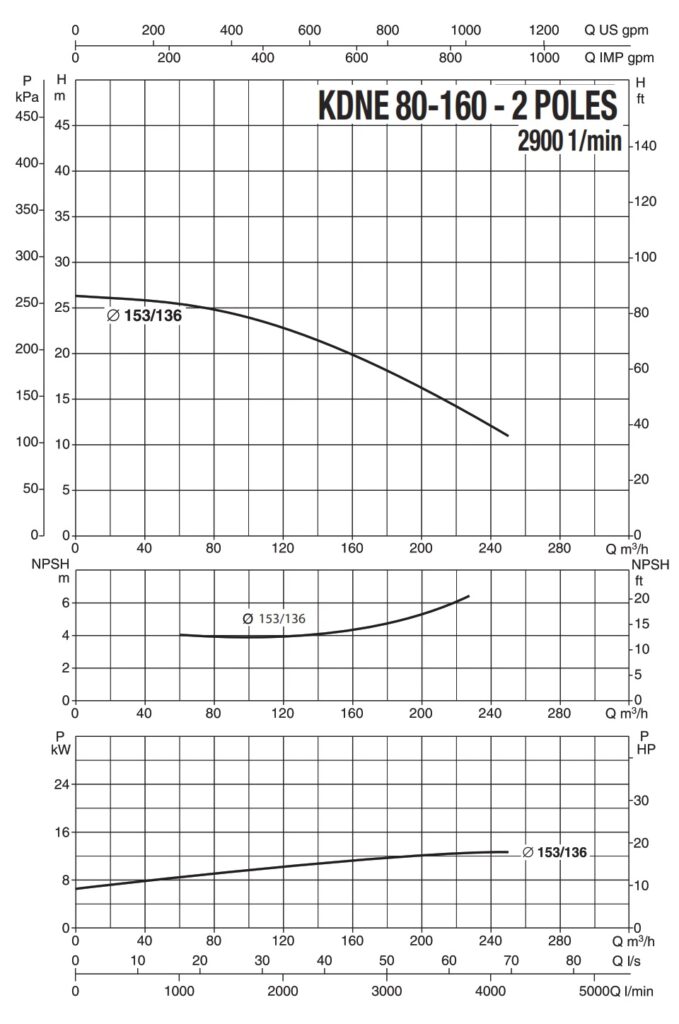

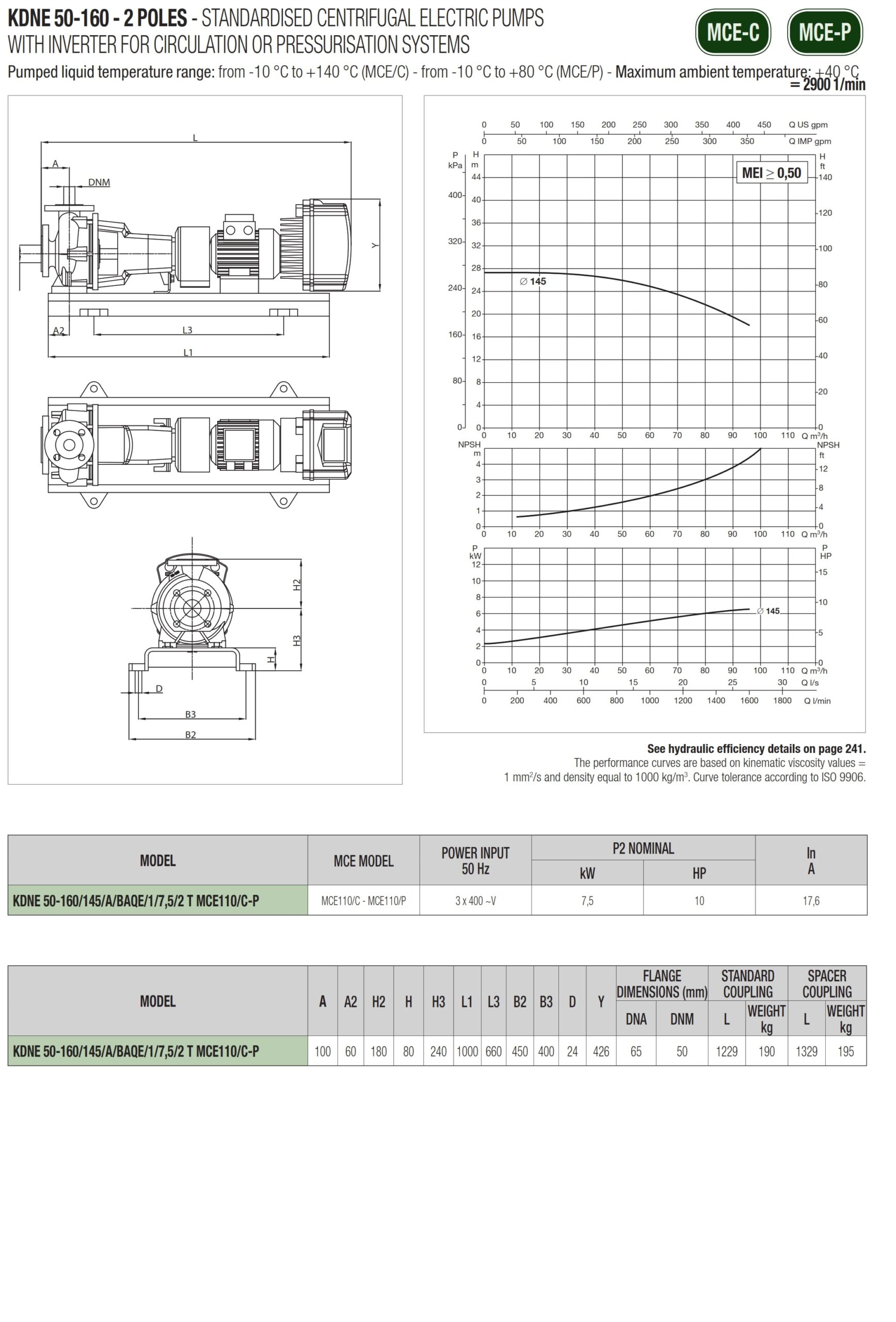

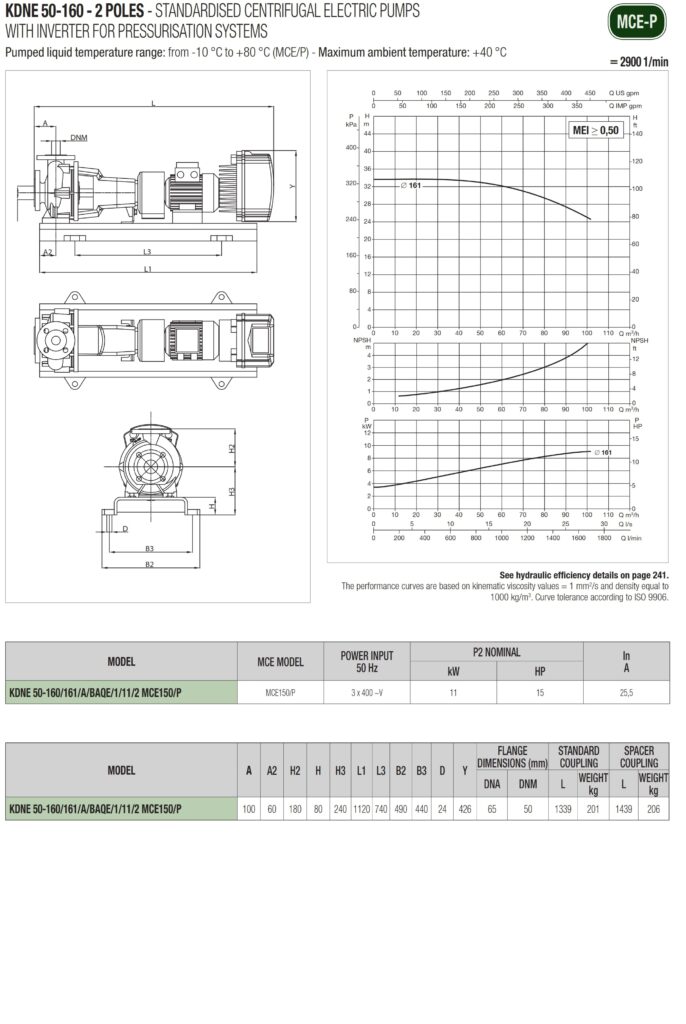

منحنیهای عملکردی پمپها
کاربرد
سری MCE/P: برای تأمین فشار سیستم های آبرسانی، سیستم های آبیاری و سیستم های آب پاش شهری
برای استفادۀ تأمین آب داخلی مجتمع های مسکونی، ساختمان های اداری، بیمارستان ها، کمپ های تفریحی، کمپ های آموزشی، کمپ های نظامی و ...
مناسب برای آبیاری، مصارف کشاورزی، مصارف دامداری
مصارف آبرسانی، تصفیه خانه ها، آب و فاضلاب
|
مدل |
قدرت |
حداکثر ارتفاع (متر) |
حداکثر آبدهی (مترمکعب بر ساعت) |
وزن (کیلوگرم) |
|
|
kW |
hp |
||||
|
KDNE 40-250/240/A/BAQE/1/3/4 MCE30/P |
3 |
4 |
19.1 |
30 |
158 |
|
KDNE 50-250/263/A/BAQE/1/5,5/4 MCE55/P |
5.5 |
7.5 |
23 |
54 |
182 |
|
KDNE 65-250/240/A/BAQE/1/5,5/4 MCE55/P |
5.5 |
7.5 |
19 |
72 |
210 |
|
KDNE 65-250/263/A/BAQE/1/7,5/4 MCE110/P |
7.5 |
10 |
23.2 |
84 |
270 |
|
KDNE 65-315/260/A/BAQE/1/7,5/4 MCE110/P |
7.5 |
10 |
22.3 |
84 |
305 |
|
KDNE 65-315/290/A/BAQE/1/11/4 MCE110/P |
11 |
15 |
28.2 |
102 |
310 |
|
KDNE 65-315/320/A/BAQE/1/15/4 MCE150/P |
3 |
4 |
35.7 |
114 |
310 |
|
KDNE 80-250/230/A/BAQE/1/7,5/4 MCE110/P |
7.5 |
10 |
17.3 |
114 |
232 |
|
KDNE 80-250/260/A/BAQE/1/11/4 MCE110/P |
11 |
15 |
22.6 |
150 |
271 |
|
KDNE 80-250/270/A/BAQE/1/15/4 MCE150/P |
15 |
20 |
24.5 |
150 |
290 |
|
KDNE 80-315/290/A/BAQE/1/15/4 MCE150/P |
15 |
20 |
27.8 |
150 |
403 |
|
KDNE100-250/260/A/BAQE/1/15/4 MCE150/P |
15 |
20 |
22.3 |
210 |
313 |
|
KDNE100-315/275/A/BAQE/1/15/4 MCE150/P |
15 |
20 |
25.1 |
180 |
313 |
|
KDNE 32-125.1/130/A/BAQE/1/2.2/2 MCE22/P |
2.2 |
3 |
22.3 |
18 |
104 |
|
KDNE 32-125.1/140/A/BAQE/1/3/2 MCE30/P |
3 |
4 |
22.3 |
18 |
111 |
|
KDNE 32-125/125/A/BAQE/1/2,2/2 MCE22/P |
2.2 |
3 |
20.9 |
30 |
97 |
|
KDNE 32-125/130/A/BAQE/1/3/2 MCE30/P |
3 |
4 |
22.9 |
30 |
105 |
