مشخصات هیدرولیکی
دبی: از 24 تا 780 متر مکعب بر ساعت
هد: حداکثر تا 17 متر
محدوده دمای مایع: از 0 تا 40 درجه سانتی گراد
محدوده PH مایع: 6 - 11
حداکثر عمق غوطه وری: 20 متر
قطر دهانه خروجی پمپ: 8 اینچ
نوع خروجی: فلنج مطابق با استاندارد UNI 1092 PN16
قطر مجاز ذرات جامد محلول در سیال: 80 میلی متر
هد: حداکثر تا 17 متر
محدوده دمای مایع: از 0 تا 40 درجه سانتی گراد
محدوده PH مایع: 6 - 11
حداکثر عمق غوطه وری: 20 متر
قطر دهانه خروجی پمپ: 8 اینچ
نوع خروجی: فلنج مطابق با استاندارد UNI 1092 PN16
قطر مجاز ذرات جامد محلول در سیال: 80 میلی متر
مشخصات الکتریکی
توان: از 8 تا 19 کیلووات
کلاس حفاظتی الکتروموتور: IP68
کلاس عایق بندی: F
برق ورودی استاندارد:
سه فاز 400 V - 50Hz
تعداد پل: 6
تعداد استارت مجاز: حداکثر 20 استارت در ساعت
نوع راه اندازی: ستاره- مثلث
کلاس حفاظتی الکتروموتور: IP68
کلاس عایق بندی: F
برق ورودی استاندارد:
سه فاز 400 V - 50Hz
تعداد پل: 6
تعداد استارت مجاز: حداکثر 20 استارت در ساعت
نوع راه اندازی: ستاره- مثلث
کاربرد
استفاده در سیستم هایی که دارای صافی برای جدا سازی مواد الیافی از فاضلاب می باشند.
انتقال آب های آلوده و فاضلاب شهری و صنعتی با ذرات جامد تا قطر حداکثر 80 میلی متر
انتقال آب های آلوده و فاضلاب شهری و صنعتی با ذرات جامد تا قطر حداکثر 80 میلی متر
پمپ لجن کش چدنی داب سری FEKA 8000
پمپ های لجن کش سری FEKA 8000 با بدنه چدنی و پروانه سه کانالی برای انتقال آب یا فاضلاب های صنعتی و شهری متناسب با متریال پمپ، طراحی و ساخته شده اند. این پمپ های داب قابلیت نصب در وضعیت عمودی بصورت ثابت یا پرتابل را دارند.
ویژگی ها
درصورتیکه الکتروپمپ های سری FEKA 8000 بصورت کامل در مایع مستغرق باشند، قابلیت کار دائم را دارند.
الکتروموتورها از نوع آسنکرون و محفظه خشک می باشند که بواسطه مایع اطراف خنک می شوند.
در داخل سیم پیچ ها از محافظ با قابلیت تحمل حرارتی 150 درجه سانتی گراد استفاده شده است.
روتور بر روی بلبرینگ هایی نصب شده که بطور مداوم روغن کاری می شوند، که از مزایای آن کاهش نویز و تحمل زیاد در مقابل بارهای محوری می باشد.
در محفظه روغن از سنسور رطوبت با قابلیت تشخیص نفوذ مایع از قسمت سیل مکانیکی استفاده شده است.
کابل برق از نوع H07RN-F با قابلیت انعطاف پذیری و مقاومت بالا می باشد.
الکتروموتورها از نوع آسنکرون و محفظه خشک می باشند که بواسطه مایع اطراف خنک می شوند.
در داخل سیم پیچ ها از محافظ با قابلیت تحمل حرارتی 150 درجه سانتی گراد استفاده شده است.
روتور بر روی بلبرینگ هایی نصب شده که بطور مداوم روغن کاری می شوند، که از مزایای آن کاهش نویز و تحمل زیاد در مقابل بارهای محوری می باشد.
در محفظه روغن از سنسور رطوبت با قابلیت تشخیص نفوذ مایع از قسمت سیل مکانیکی استفاده شده است.
کابل برق از نوع H07RN-F با قابلیت انعطاف پذیری و مقاومت بالا می باشد.
متریال ساختاری
بدنه: چدن
پروانه: چدن
نوع پروانه: سه کانالی
شفت: استیل مطابق با استاندارد AISI 420
مکانیکال سیل:
سیل سمت پمپ: کربن/استیل
سیل سمت الکتروموتور: سیلیکون کارباید/سیلیکون کارباید
پروانه: چدن
نوع پروانه: سه کانالی
شفت: استیل مطابق با استاندارد AISI 420
مکانیکال سیل:
سیل سمت پمپ: کربن/استیل
سیل سمت الکتروموتور: سیلیکون کارباید/سیلیکون کارباید

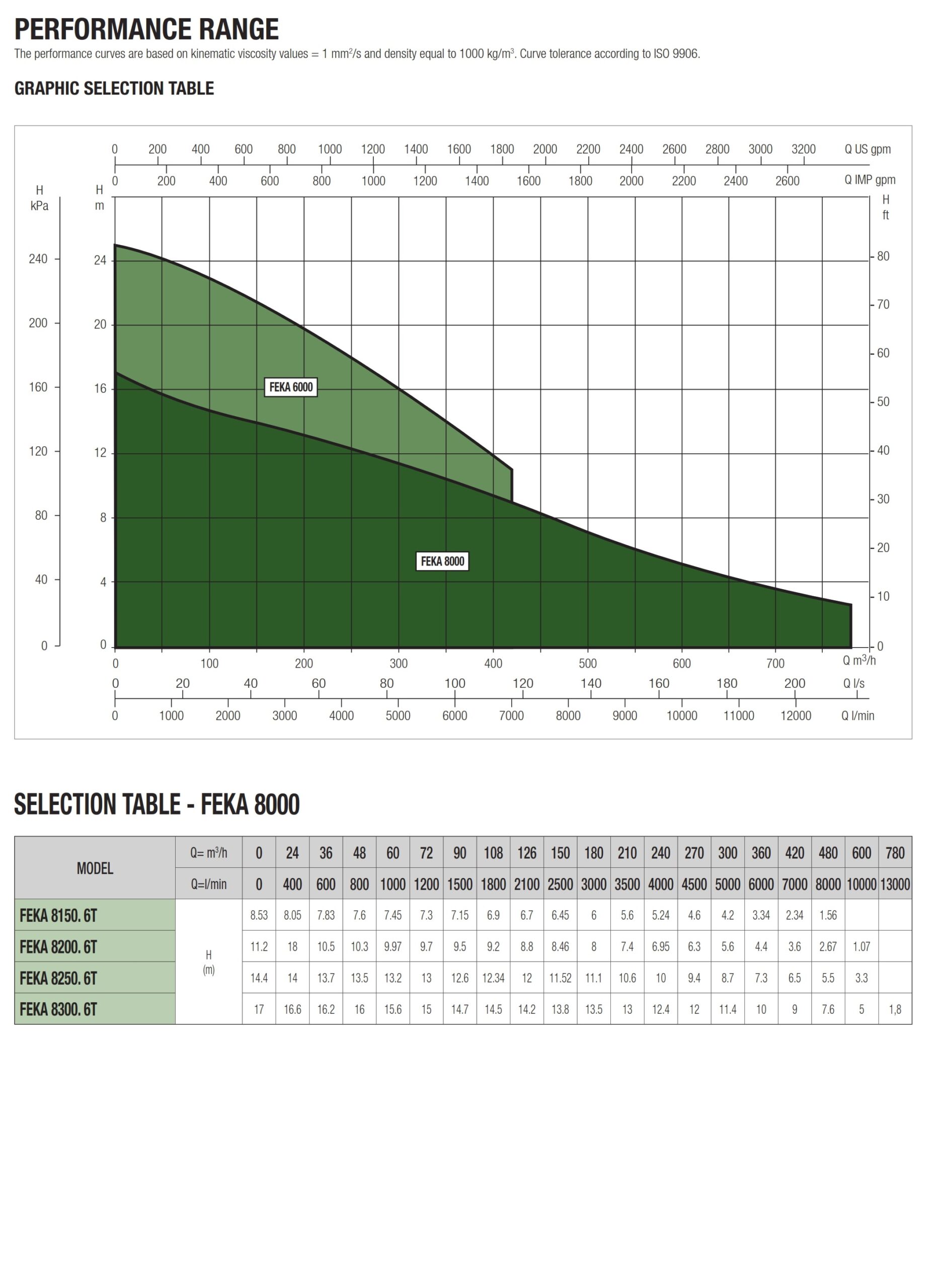

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
|
مدل |
قدرت |
حداکثر ارتفاع (متر) |
حداکثر آبدهی (مترمکعب بر ساعت) |
وزن (کیلوگرم) |
|
|
kW |
hp |
||||
|
FEKA 8150. 6T |
8.5 |
11.3 |
8.53 |
480 |
450 |
|
FEKA 8200. 6T |
11.4 |
15.2 |
11.2 |
600 |
460 |
|
FEKA 8250. 6T |
13.5 |
18 |
14.4 |
600 |
465 |
|
FEKA 8300. 6T |
19.3 |
25.7 |
17 |
780 |
480 |
