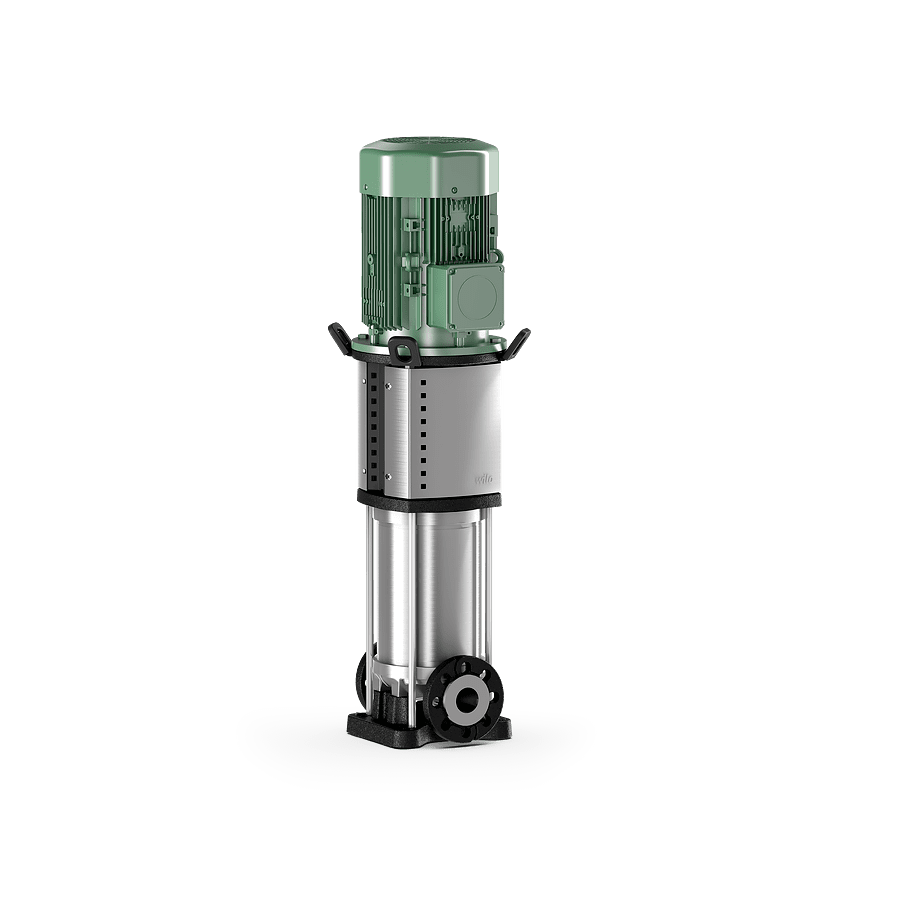

پمپ طبقاتی عمودی ویلو سری HELIX V
پمپ‌های طبقاتی عمودی سری HELIX V شرکت Wilo از نوع جنس استنلس استیل با پوسته يكپارچه و موتورهای راندمان بالا می‌باشند.
ویژگی ها
پروانه، ديفيوزر و پوسته مقاوم در برابر خوردگي.
مكانيكال سيل B-carbon/tungsten carbide يا SiC/carbon.
ياتاقان تنگستن كاربايد.
محدوده دمای سیال: 15- الی 120+ درجه سلسیوس
اتصال فلنجی (متناسب با مدل پمپ): DN 32 الي DN 100
حداکثر فشار کاری: 25 بار
حداکثر فشار ورودي: 10 بار
کلاس حفاظتی: IP 55
کلاس عایق‌بندی حرارتی موتور: F
مكانيكال سيل B-carbon/tungsten carbide يا SiC/carbon.
ياتاقان تنگستن كاربايد.
محدوده دمای سیال: 15- الی 120+ درجه سلسیوس
اتصال فلنجی (متناسب با مدل پمپ): DN 32 الي DN 100
حداکثر فشار کاری: 25 بار
حداکثر فشار ورودي: 10 بار
کلاس حفاظتی: IP 55
کلاس عایق‌بندی حرارتی موتور: F

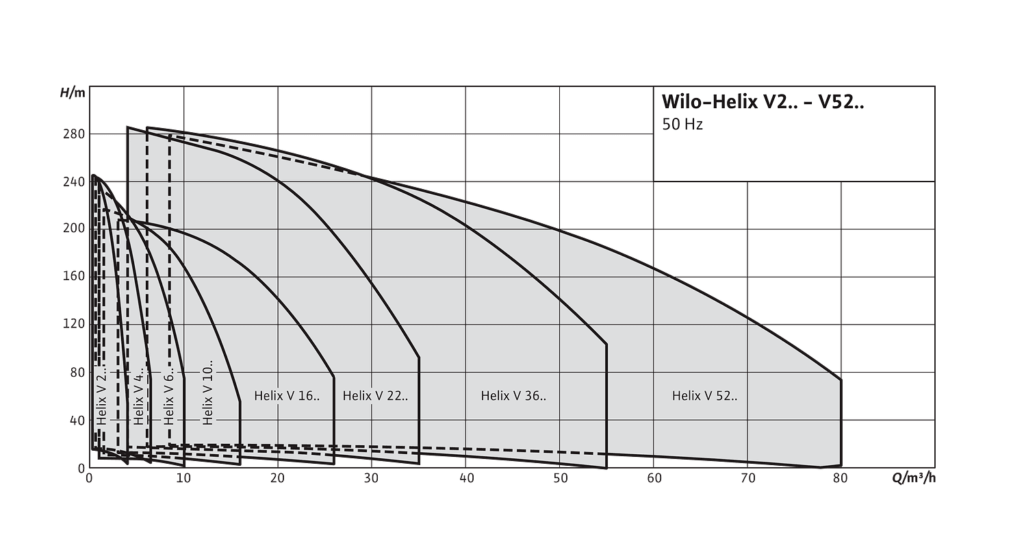

منحنیهای عملکردی پمپ‌ها
کارخانه‌های سازنده پمپ‌ها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایش‌های مشخصی به همراه درخواست مشتری ارائه می‌دهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهره‌برداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمده‌است، انجام شود.معمولاً منحنیهای عملکرد پمپ‌ها را در یک دور خاص نمایش می‌دهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپ‌های گردشی و جابجایی مثبت معمولاً متداول نیست.
|
مدل پمپ |
حداكثر فشار کاری (bar) |
قطر نامی مکش ودهش |
توان نامي موتور (KW) |
ولتاژ ~ فاز |
وزن تقريبي (Kg) |
|
HELIX V1605-1/25/E/S/400-50 |
25 |
DN 50 |
4 |
3~400V |
57 |
|
HELIX V1606-1/16/E/S/400-50 |
16 |
DN 50 |
4 |
3~400V |
58 |
|
HELIX V1607-1/25/E/S/400-50 |
25 |
DN 50 |
5.5 |
3~400V |
66 |
|
HELIX V1608-1/16/E/S/400-50 |
16 |
DN 50 |
5.5 |
3~400V |
67 |
|
HELIX V1609-1/16/E/K/400-50 |
16 |
DN 50 |
7.5 |
3~400V |
86 |
|
HELIX V1610-1/25E/K/400-50 |
25 |
DN 50 |
7.5 |
3~400V |
88 |
|
HELIX V1612-1/25/E/K/400-50 |
25 |
DN 50 |
9 |
3~400V |
102 |
|
HELIX V1616-1/25/E/K/400-50 |
25 |
DN 50 |
11 |
3~400V |
132 |
|
HELIX V2204-4/16/E/S/400-50 |
16 |
DN 50 |
5.5 |
3~400V |
87 |
|
HELIX V2206-4/16/E/S/400-50 |
16 |
DN 50 |
7.5 |
3~400V |
116 |
|
HELIX V2207-4/16/E/S/400-50-FF240 |
16 |
DN 50 |
9 |
3~400V |
123 |
|
HELIX V2208-4/16/E/S/400 |
16 |
DN 50 |
11 |
3~400V |
156 |
|
HELIX V2210-3/25/E/K/400-50 |
25 |
DN 50 |
15 |
3~400V |
188 |
