مشخصات هیدرولیکی
دبی: از 0.6 تا 8.4 متر مکعب بر ساعت
هد: حداکثر تا 21 متر
محدوده دمای مایع: از 15- تا 120+ درجه سانتی گراد
حداکثر فشار کاری: 10 بار (1000 کیلوپاسکال)
سایز ورودی و خروجی پمپ: - 2½ 1 اینچ
مشخصات مایع پمپ شونده: مایع تمیز، عاری از مواد جامد و روغن های معدنی، غیر ویسکوز و غیر شیمیایی با مشخصات مشابه به آب (حداکثر 30 درصد گلیکول)
هد: حداکثر تا 21 متر
محدوده دمای مایع: از 15- تا 120+ درجه سانتی گراد
حداکثر فشار کاری: 10 بار (1000 کیلوپاسکال)
سایز ورودی و خروجی پمپ: - 2½ 1 اینچ
مشخصات مایع پمپ شونده: مایع تمیز، عاری از مواد جامد و روغن های معدنی، غیر ویسکوز و غیر شیمیایی با مشخصات مشابه به آب (حداکثر 30 درصد گلیکول)
جنس اجزا
بدنه پمپ:
مدل های ALM 200 - ALP 800 از جنس برنز
مدل های ALM 500 - ALP 2000 از جنس چدن
پروانه: تکنوپلیمر
شفت و روتور: استیل 303
سیل مکانیکی: کربن/سرامیک
مدل های ALM 200 - ALP 800 از جنس برنز
مدل های ALM 500 - ALP 2000 از جنس چدن
پروانه: تکنوپلیمر
شفت و روتور: استیل 303
سیل مکانیکی: کربن/سرامیک
پمپ سیرکولاتور خطی داب سری ALM/ALP
با طراحی پورت های ورودی و خروجی در یک راستا قابلیت نصب مستقیم بر روی خط لوله را دارند. از مزایای این پمپ ها عملکرد در دماهای نسبتا پایین و بالا (از 15- تا 120+ درجه سانتی گراد) می باشد که برای استفاده در سیستم های سرمایشی و گرمایشی مناسب می باشند. مدل های ALM 200 و ALP 800 باید در وضعیت افقی نصب شوند، اما مدل های ALM 500 و ALP 2000 هم در وضعیت افقی و هم در وضعیت عمودی قابلیت نصب دارند.
مشخصات الکتروموتور
توان: از 59 تا 550 وات
کلاس حفاظتی الکتروموتور: IP55
کلاس عایق بندی: F
دور الکتروموتور:
سری ALM: 1450 دور در دقیقه
سری ALP: 2900 دور در دقیقه
برق ورودی استاندارد
تک فاز 220-240 V - 50Hz
سه فاز230/400 V - 50Hz
کلاس حفاظتی الکتروموتور: IP55
کلاس عایق بندی: F
دور الکتروموتور:
سری ALM: 1450 دور در دقیقه
سری ALP: 2900 دور در دقیقه
برق ورودی استاندارد
تک فاز 220-240 V - 50Hz
سه فاز230/400 V - 50Hz

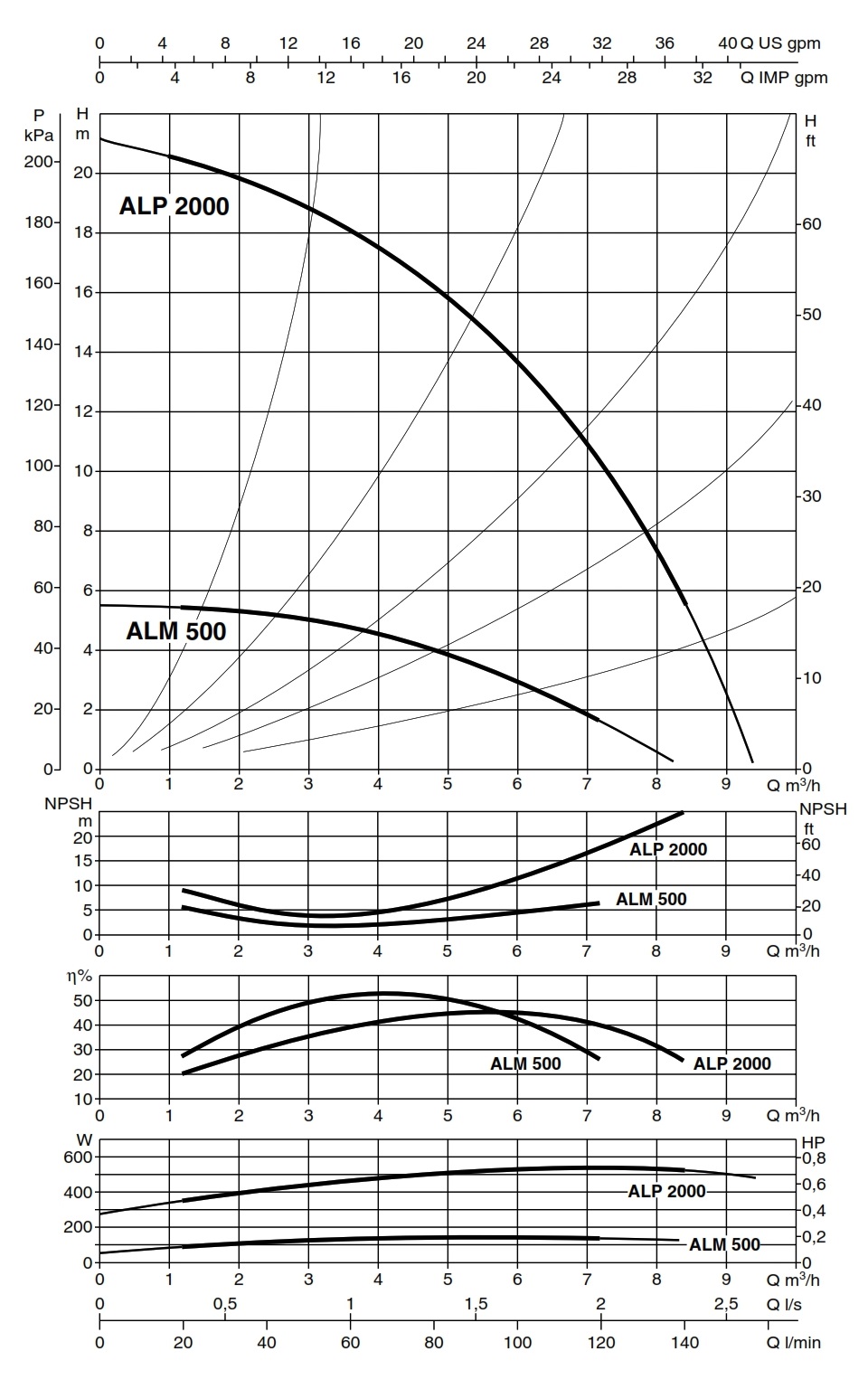

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
ویژگی ها
نصب آسان پمپ ها بر روی مسیر لوله یا نصب بر روی پایه بصورت عمودی در مدل های ALM 500 و ALP 2000
دوران روتور بر روی بلبرینگ های دائم روانکار با قابلیت تحمل بار زیاد و عملکرد بدون نویز پمپ
الکتروموتورها دارای محافظ حرارتی داخلی می باشند و نیاز به استفاده از محافظ حرارتی جداگانه ندارند (در پمپ های سه فاز باید از محافظ استفاده شود.).
دوران روتور بر روی بلبرینگ های دائم روانکار با قابلیت تحمل بار زیاد و عملکرد بدون نویز پمپ
الکتروموتورها دارای محافظ حرارتی داخلی می باشند و نیاز به استفاده از محافظ حرارتی جداگانه ندارند (در پمپ های سه فاز باید از محافظ استفاده شود.).
کاربرد ها
کاربردهای صنعتی و ساختمانی شامل
سیستم های گرمایشی
سیستم های تبرید و تهویه مطبوع
سیستم های تامین آب بهداشتی
سیستم های گرمایشی
سیستم های تبرید و تهویه مطبوع
سیستم های تامین آب بهداشتی
|
مدل |
قدرت |
حداکثر ارتفاع (متر) |
حداکثر آبدهی (مترمکعب بر ساعت) |
وزن (کیلوگرم) |
|
|
kW |
hp |
||||
|
ALM 200 M |
0.059 |
0.08 |
1.9 |
2.4 |
7.5 |
|
ALM 200 T |
0.059 |
0.08 |
1.9 |
2.4 |
7.5 |
|
ALP 800 M |
0.37 |
0.5 |
7.7 |
6 |
7.5 |
|
ALP 800 T |
0.37 |
0.5 |
7.7 |
6 |
7.5 |
