پمپ سیرکولاتور خطی گراندفوس سری UPS100

کاربرد

منازل، آپارتمان ها، ساختمان های اداری، مجتمع های مسکونی
مصارف صنعتی و پمپ های دیگ آبگرم
سیستم های پمپاژ گرمایشی وگرمایش از کف
سیستم های گرمایشی (سولار) انرژی خورشیدی
گردش آب گرم در سیستم های گرمایشی (دیگ، منبع کویلی، پکیج و رادیاتور)
گردش آب گرم مصرفی
گردش آب گرم در سیستم های تهویه مطبوع
گردش آب در سیستم های برودتی
گردش آب در آب گرم کن های خورشیدی
گردش آب در سیستم های گرمایش از کف
گردش آب در سیستم های گرمایشی زمین گرمایی

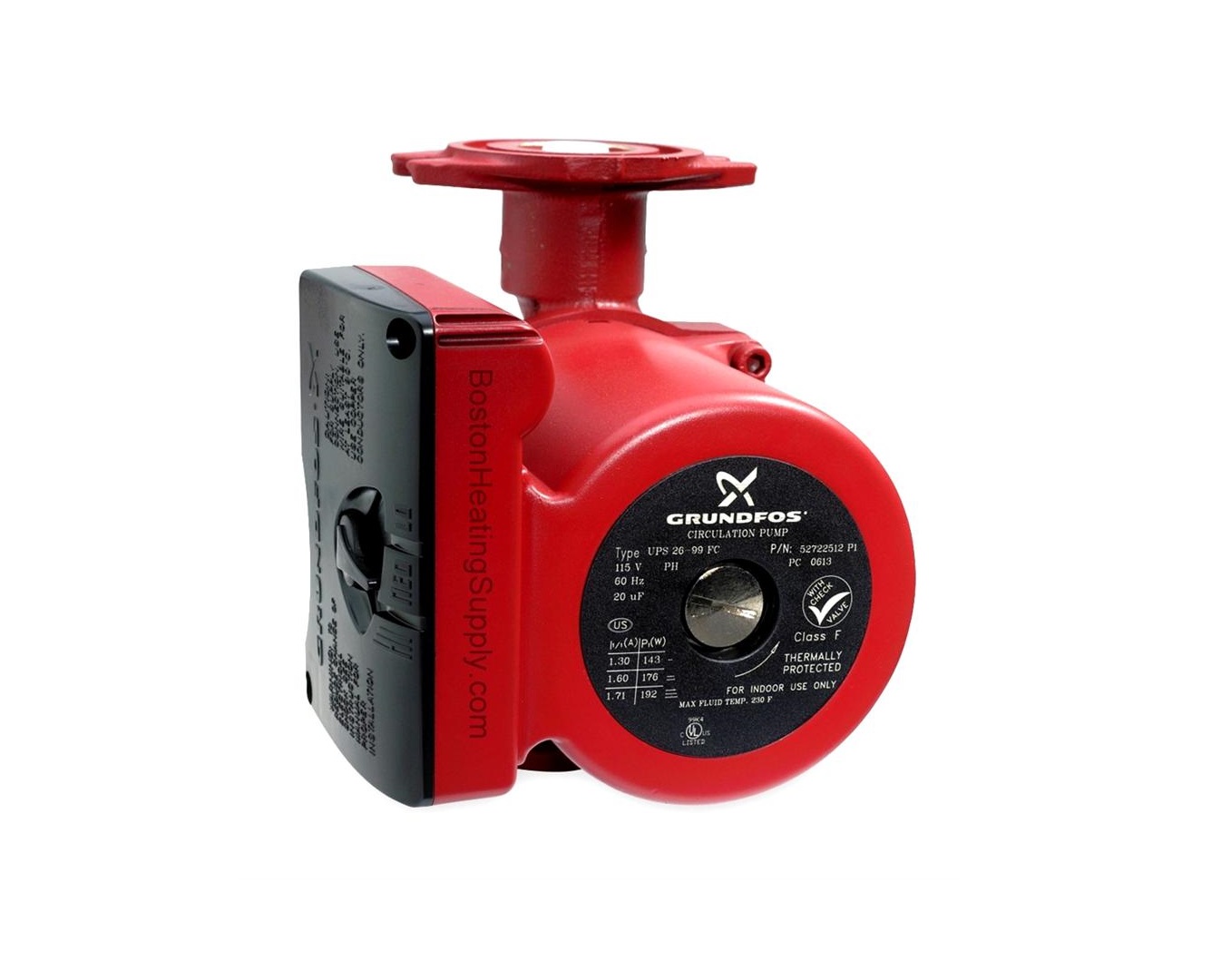

الکتروپمپ سیرکولاتور گراندفوس سری UPS 100

پمپ سیرکولاتور گراندفوس سری UPS 100، تکفاز بوده و از نوع پمپ خطی با اتصال رزوه ای می باشد. این پمپ سه سرعته بوده و در هر دو فرکانس 50 و 60 هرتز و در دو نوع تک سر و دو سر تولید شده و دارای سوئیچ قطع حرارتی در استاتور می باشد. این گونه پمپ ها در سیستم های باز و بسته مورد استفاده قرار می گیرند و از نوع روتور تر (Wet Runner) قرار گرفته در جام استیل می باشد. به عبارت دیگر پمپ بدون شفت سیل و یکپارچه (Glandless) است و این امر باعث کاهش نشتی می شود.پمپ سیرکولاتور گراندفوس معمولا در ساختمان های کوچک و متوسط با دور کمتر و تا حدود 1450 دور در دقیقه بوده و نسبت به پمپ های مشابه آبرسانی دارای توان الکتریکی کمتری می باشند. به عبارت دیگر پس از تامین آب گرم در دیگ حرارت مرکزی ساختمان و همچنین آب سرد در سیکل تبرید چیلر و سیستم سرمایش ساختمان، وظیفه حرکت دادن این آب گرم یا آب سرد درلوله ها از محل موتورخانه تا محل های تبادل حرارت مانند رادیاتورها، فن کویل ها و کویل های هواساز بعهده پمپ های سیرکولاتور می باشد. پمپ سیرکولاتور گراندفوس در سیستم های باز و بسته مورد استفاده قرار می گیرند و از نوع روتورتر (Wet Runner) قرار گرفته در جام استیل می باشد. به عبارت دیگر پمپ بدون شفت سیل و یکپارچه (Glandless) است که این امرباعث کاهش نشتی می شود. برینگ ها توسط سیال داخل پمپ روانکاری می شوند.قابلیت سیرکولاسیون و جابجایی مایعاتی مانند مایعات رقیق، تمیز، غیر خورنده و غیر انفجاری که شامل ذرات جامد، فیبرها یا روغن معدنی نباشد، در سیستم های گرمایشی و تهویه مطبوع مانند رادیاتور ها و همچنین در سیستم های آبگرم مصرفی خانگی را دارا می باشند.

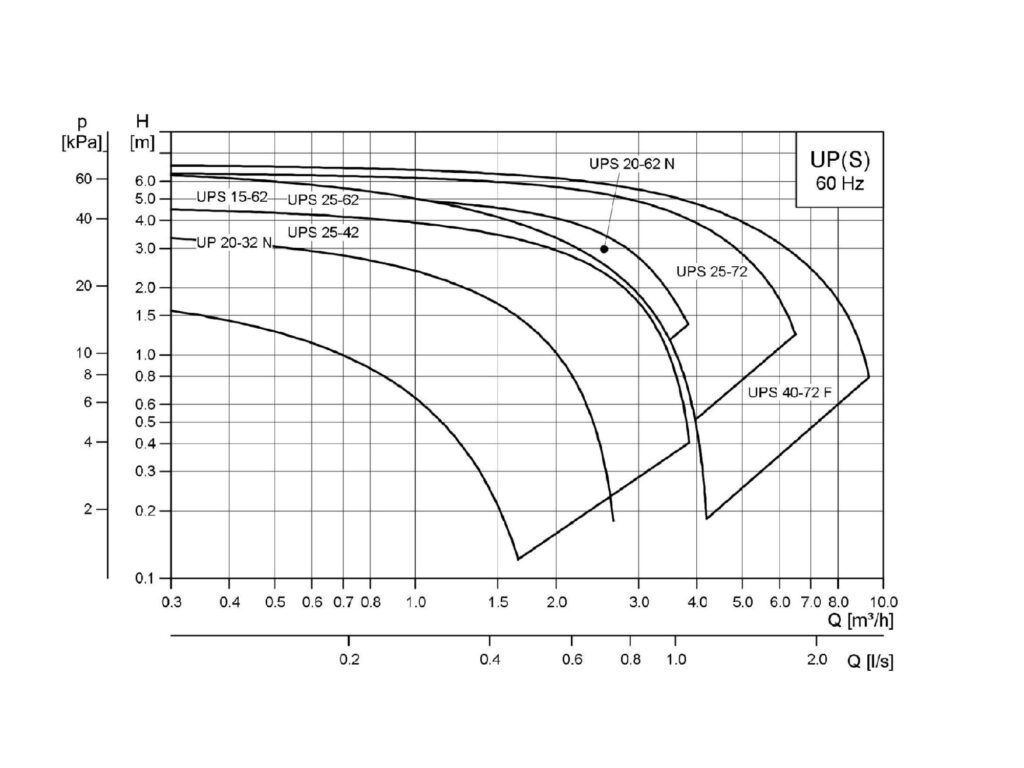

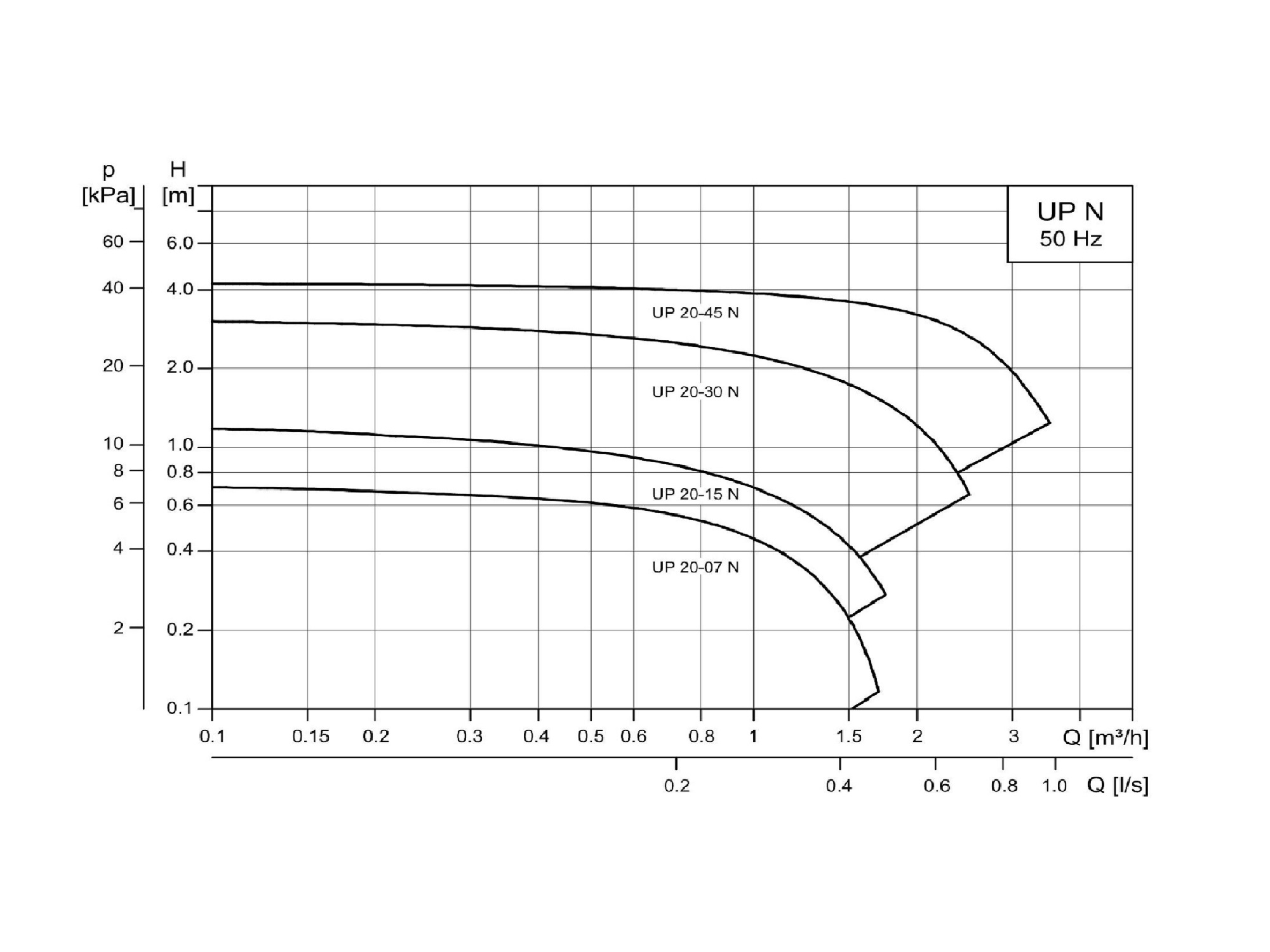

منحنیهای عملکردی پمپ‌ها

کارخانه‌های سازنده پمپ‌ها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنی‌های مختلفی را با انجام آزمایش‌های مشخصی به همراه درخواست مشتری ارائه می‌دهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهره‌برداری از آن‌ها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمده‌است، انجام شود.معمولاً منحنی‌های عملکرد پمپ‌ها را در یک دور خاص نمایش می‌دهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنی‌های عملکردی پمپ‌های گردشی و جابجایی مثبت معمولاً متداول نیست.

مدل	قطرانش ( In)	قدرت الکتروموتور (Kw)		دبی (G.P.M)	هد (ft)	برق مصرفی (HZ–Ф–V)	دور موتو ر (RPM)
مدل	قطرانش ( In)	سه فاز	تکفاز	دبی (G.P.M)	هد (ft)	برق مصرفی (HZ–Ф–V)	دور موتو ر (RPM)
(سری 100) UPS 25-40	1″	—	0.06	3	3.6	230 -1- 50	3Speed
(سری 100) UPS 25-50	1″	—	0.05	3.2	4.2	230 -1- 50	3Speed
(سری 100) UPS 25-55	1″	—	0.11	5.5	4.5	230 -1- 50	3Speed
(سری 100) UPS 25-60	1″	—	0.1	4	5	230 -1- 50	3Speed
(سری 100) UPS 25-80	1″	—	0.2	8	7	230 -1- 50	3Speed
(سری 100) UPS 32-55	1¼”	—	0.11	7.5	5	230 -1- 50	3Speed
(سری 100) UPS 32-60	1¼”	—	—	3	5	230 -1- 50	3Speed
(سری 100) UPS 32-70	1¼”	—	0.14	9.5	17	230 -1- 50	3Speed
(سری 100) UPS 32-80	1¼”	—	0.24	10.5	7	230 -1- 50	3Speed
(سری 100) UPS 32-100	1¼”	—	0.35	13	9.5	230 -1- 50	3Speed
(سری 100)UPS 36-50 F	2″	—	0.11	7.5	4.5	230 -1- 50	3Speed
(سری 100) UPS 36-80 F	2″	—	0.24	10.5	7	230 -1- 50	3Speed
مدل	قطررانش ( In)	قدرت الکتروموتو ر (Kw)		دبی (G.P.M)	هد (ft)	برق مصرفی (HZ–Ф–V)	دورموتور ( RPM)
مدل	قطررانش ( In)	سه فار	تکفاز	دبی (G.P.M)	هد (ft)	برق مصرفی (HZ–Ф–V)	دورموتور ( RPM)
(سری 200) UPS 32-30 F	1¼”	0.115	0.085	25	6	3-400 \| 1-230	3Speed
(سری 200) UPS 32-60 F	1¼”	0.185	0.19	30	11.8	3-400 \| 1-230	3Speed
(سری 200) UPS 32-120 F	1¼”	0.4	0.38	13	9	3-400 \| 1-230	3Speed
(سری 200) UPS 40-30 F	1½”	0.14	0.115	38.5	5.8	3-400 \| 1-230	3Speed
(سری 200) UPS 40-60/4 F	1½”	0.32	0.26	47.8	11.4	3-400 \| 1-230	3Speed
(سری 200) UPS 40-60/2 F	1½”	0.25	0.28	43.8	12.4	3-400 \| 1-230	3Speed
(سری 200) UPS 40-120 F	1½”	0.46	0.47	18	9	3-400 \| 1-230	3Speed
(سری 200) UPS 40-180 F	1½”	0.77	0.79	20	13	3-400 \| 1-230	3Speed
(سری 200) UPS 40-185 F	1½”	0.975	0.89	20	16	3-400 \| 1-230	3Speed
(سری 200) UPS 50-30 F	2″	0.16	0.15	51.5	5.81	3-400 \| 1-230	3Speed
(سری 200) UPS 50-60/4 F	2″	0.43	0.43	70	10.9	3-400 \| 1-230	3Speed
(سری 200) UPS 50-60/2 F	2″	0.36	0.39	65.8	13.5	3-400 \| 1-230	3Speed
(سری 200) UPS 50-120 F	2″	0.72	0.76	28	9	3-400 \| 1-230	3Speed
(سری 200) UPS 50-180 F	2″	1	1	29	12	3-400 \| 1-230	3Speed
(سری 200) UPS 50-185 F	2″	1.265	1.29	29	16	3-400 \| 1-230	3Speed
(سری 200) UPS 65-30 F	2½”	0.215	0.21	74.9	5.71	3-400 \| 1-230	3Speed
(سری 200) UPS 65-60/4 F	2½”	0.66	0.64	111	13.1	3-400 \| 1-230	3Speed
(سری 200) UPS 65-60/2 F	2½”	0.49	0.51	92.6	12.3	3-400 \| 1-230	3Speed
(سری 200) UPS 65-120 F	2½”	1.15	1.2	43	9	3-400 \| 1-230	3Speed
(سری 200) UPS 65-180 F	2½”	1.55	—	46	14	3-400 \| 1-230	3Speed
(سری 200) UPS 65-185 F	2½”	1.71	—	46	14	3-400 \| 1-230	3Speed
(سری 200) UPS 80-30 F	3″	0.36	—	107	6.39	3-400 \| 1-230	3Speed
(سری 200) UPS 80-60 F	3″	0.88	—	167	12.8	3-400 \| 1-230	3Speed
(سری 200) UPS 80-120 F	3″	1.5	—	161	25.9	3-400 \| 1-230	3Speed
(سری 200) UPS 32-120 F	3″	0.34	—	13	9	3-400 \| 1-230	3Speed
(سری 200) UPS 40-120 F	3″	0.46	—	18	9	3-400 \| 1-230	3Speed
(سری 200) UPS 40-180 F	3″	0.73	—	20	13	3-400 \| 1-230	3Speed
(سری 200) UPS 40-185 F	3″	0.82	—	20	16	3-400 \| 1-230	3Speed
(سری 200) UPS 50 120 F	3″	0.7	—	28	9	3-400 \| 1-230	3Speed
(سری 200) UPS 50-180 F	3″	0.94	—	29	12	3-400 \| 1-230	3Speed
(سری 200) UPS 50-185 F	3″	1.24	—	29	16	3-400 \| 1-230	3Speed
(سری 200) UPS 65-120 F	3″	1.15	—	43	9	3-400 \| 1-230	3Speed
(سری 200) UPS5-185 F	3″	1.34	—	41	17	3-400 \| 1-230	3Speed
