مشخصات هیدرولیکی
دبی: از 0.6 الی 12 مترمکعب بر ساعت
هد: حداکثر ارتفاع 96 متر
کیفیت مورد نیاز سیال: سیال تمیز و عاری از مواد جامد و ساینده، غیر چسبناک، غیرمخرب غیر کریستالی و از لحاظ شیمیایی خنثی، نزدیک به خواص آب (حداکثر گلیکول 30 درصد)
حداکثر ماسه مجاز معلق در آب: 50 گرم در متر مکعب
محدودۀ دمای سیال: از 0 درجه الی 35+ درجۀ سانتیگراد
حداکثر غوطه وری: 20 متر
قطر دهانه خروجی: 1/4 ``1 اینچ
هد: حداکثر ارتفاع 96 متر
کیفیت مورد نیاز سیال: سیال تمیز و عاری از مواد جامد و ساینده، غیر چسبناک، غیرمخرب غیر کریستالی و از لحاظ شیمیایی خنثی، نزدیک به خواص آب (حداکثر گلیکول 30 درصد)
حداکثر ماسه مجاز معلق در آب: 50 گرم در متر مکعب
محدودۀ دمای سیال: از 0 درجه الی 35+ درجۀ سانتیگراد
حداکثر غوطه وری: 20 متر
قطر دهانه خروجی: 1/4 ``1 اینچ
مشخصات الکتریکی
الکتروموتور آسنکرون دو پل بدنه از جنس استنلس استیل که پوسته خارجی با سیال پمپ خنک می شود. استاتور محصور شده با استیل AISI 304L است.
کلاس حفاظت موتور: IP 68
کلاس عایق: F
کلاس حفاظت موتور: IP 68
کلاس عایق: F

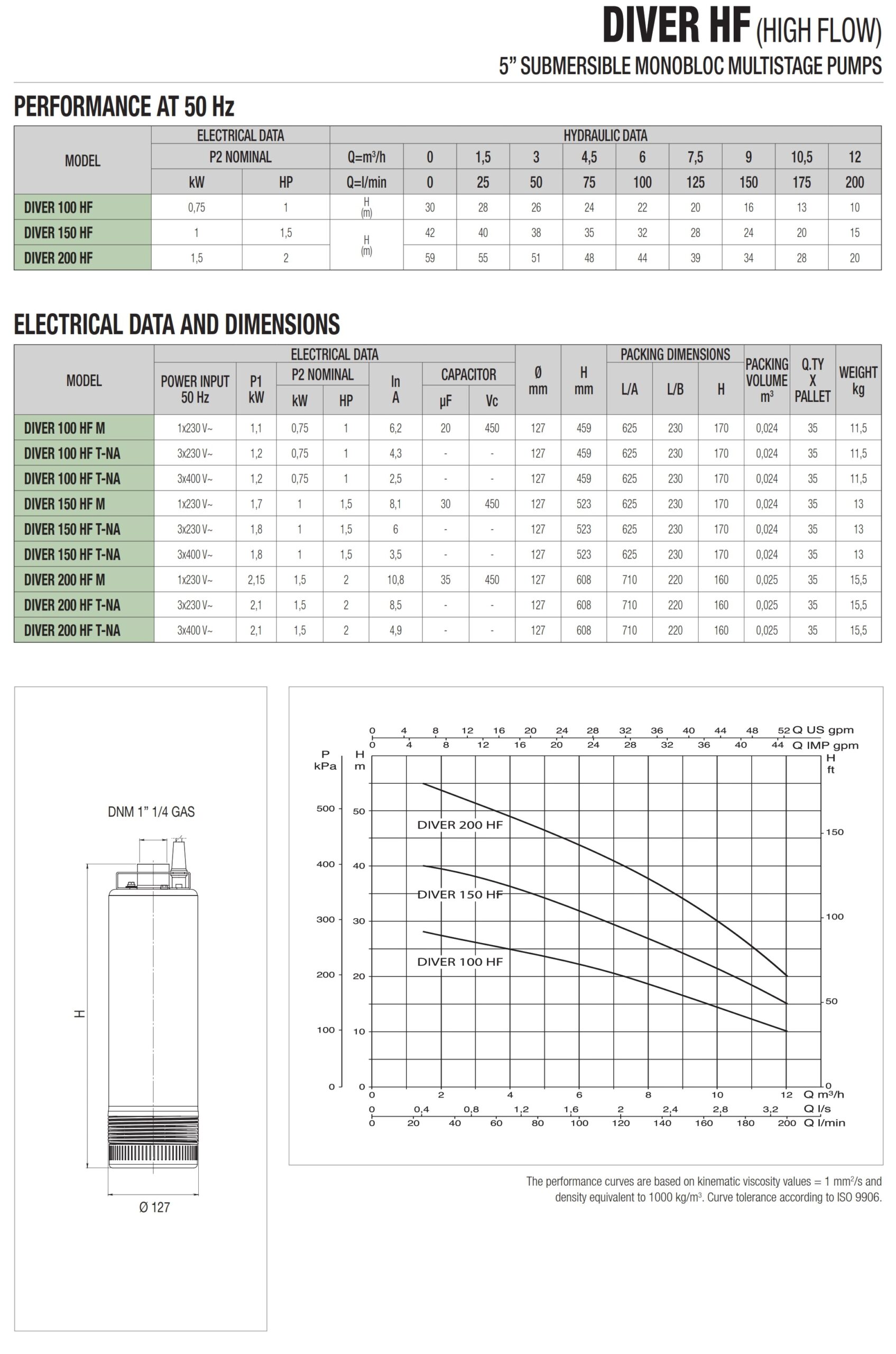

پمپ کفکش استیل داب سری DIVER-DIVER HF
الکتروپمپ شناور DIVER قابلیت پمپاژ آب زلال و شفاف از چاه ها و مخازن را دارد.
پمپ شناور داب DIVER قادر به توزیع آب تحت فشار به سیستم های تاسیساتی ساختمانی و صنعتی و همچنین آبپاش های کشاورزی و باغبانی می باشد.
از ویژگی های این پمپ می توان به صدای بسیار کم، قدرت مکش بالا به ویژه استفاده در مخازن و چاه های عمیق اشاره نمود.
پمپ شناور داب DIVER قادر به توزیع آب تحت فشار به سیستم های تاسیساتی ساختمانی و صنعتی و همچنین آبپاش های کشاورزی و باغبانی می باشد.
از ویژگی های این پمپ می توان به صدای بسیار کم، قدرت مکش بالا به ویژه استفاده در مخازن و چاه های عمیق اشاره نمود.
قطعات ساختاری
پروانه و دیفیوزر ساخته شده از جنس فایبرگلاس تقویت شده Noryl، با رینگ مقاوم در برابر سایش از جنس استنلس استیل
بوش بیرونی و محافظ استاتور قسمت فوقانی با واسط پمپ و رینگ آبندی از جنس استنلیس استیل AISI 304 می باشد. سیل مکانیکی از جنس سیلیکون کاربید می باشد.
روتور مجهز به بلبرینگ های قوی کاسه نمد دار برای دستیابی به حداقل صدای موتور و عمر طولانی می باشد.
بوش بیرونی و محافظ استاتور قسمت فوقانی با واسط پمپ و رینگ آبندی از جنس استنلیس استیل AISI 304 می باشد. سیل مکانیکی از جنس سیلیکون کاربید می باشد.
روتور مجهز به بلبرینگ های قوی کاسه نمد دار برای دستیابی به حداقل صدای موتور و عمر طولانی می باشد.

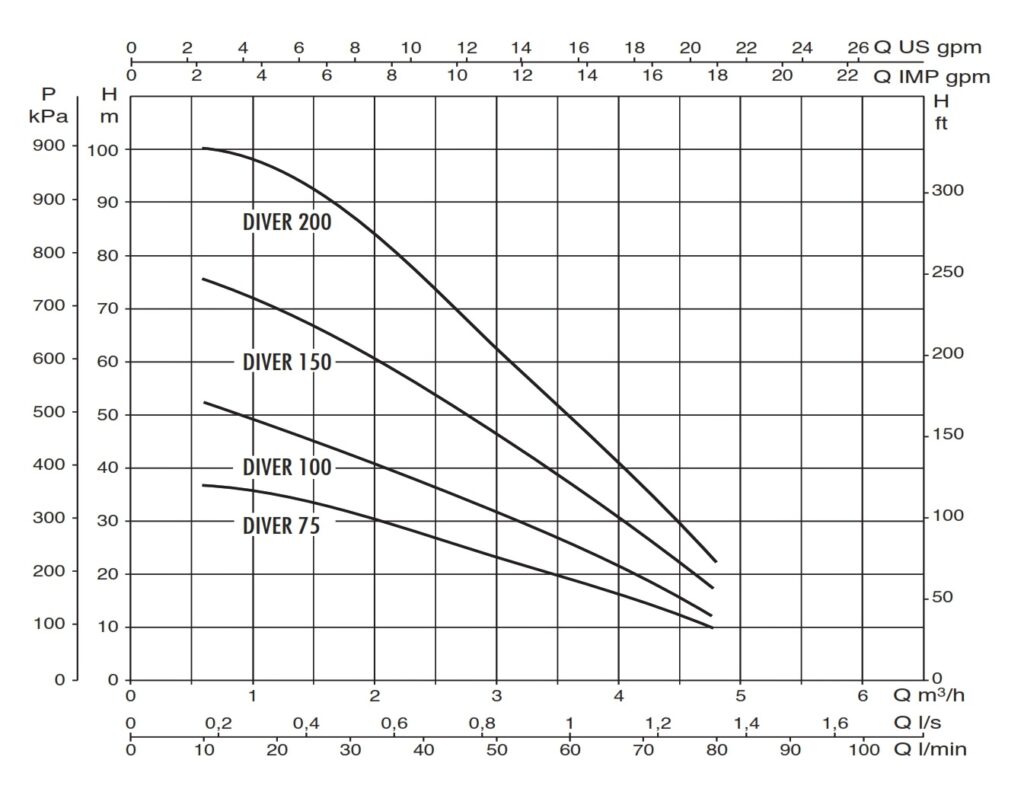

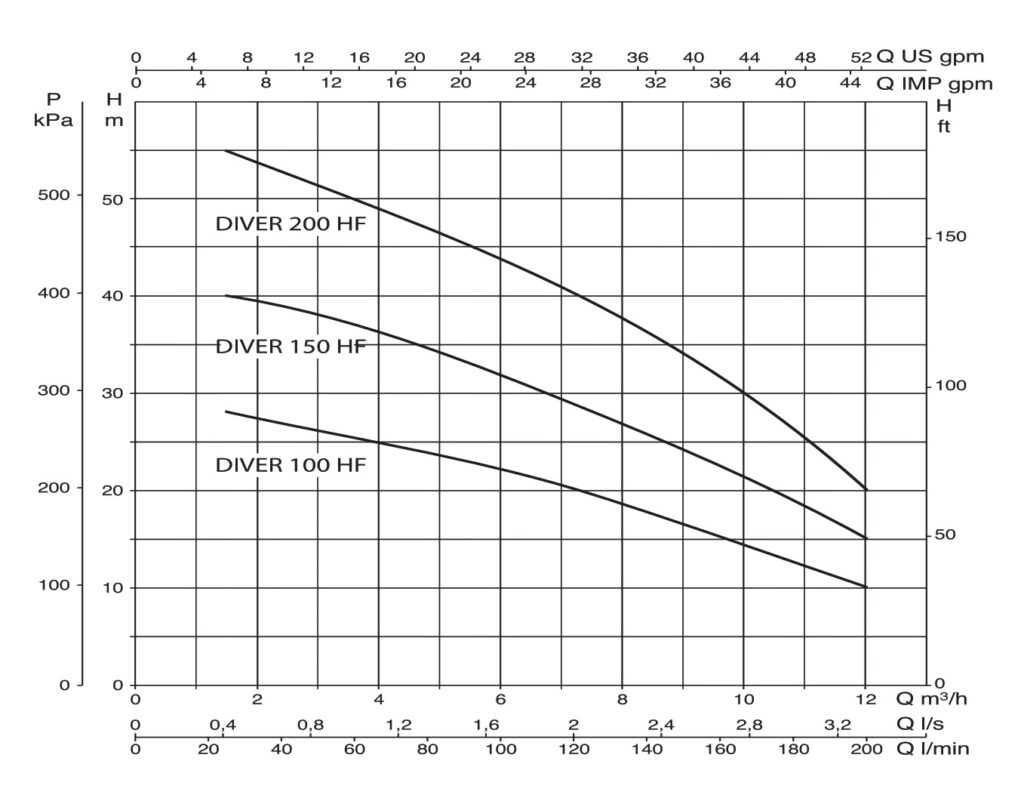

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
|
مدل |
قدرت |
اطلاعات هیدرولیک |
وزن (کیلوگرم) |
|||||||||
|
Q=m3/h 0 |
0.6 |
1.2 |
1.8 |
2.4 |
3 |
3.6 |
4.2 |
4.8 |
||||
|
kW |
HP |
Q=l/min 0 |
10 |
20 |
30 |
40 |
50 |
60 |
70 |
80 |
||
|
DIVER 75 |
0.55 |
0.75 |
39 |
35 |
33 |
30 |
26 |
22 |
18 |
14 |
9 |
10 |
|
DIVER 100 |
0.75 |
1 |
55 |
50 |
45 |
41 |
35 |
30 |
25 |
18 |
11 |
11.7 |
|
DIVER 150 |
1 |
1.5 |
80 |
72 |
67 |
60 |
52 |
45 |
35 |
26 |
16 |
13.1 |
|
DIVER 200 |
1.5 |
2 |
101 |
96 |
90 |
85 |
70 |
60 |
47 |
35 |
21 |
15.8 |
|
DIVER 100 HF |
0.75 |
1 |
30 |
28 |
26 |
24 |
22 |
20 |
16 |
13 |
10 |
11.5 |
|
DIVER 150 HF |
1 |
1.5 |
42 |
40 |
38 |
35 |
32 |
28 |
24 |
20 |
15 |
13 |
|
DIVER 200 HF |
1.5 |
2 |
59 |
55 |
51 |
48 |
44 |
39 |
34 |
28 |
20 |
15.5 |
