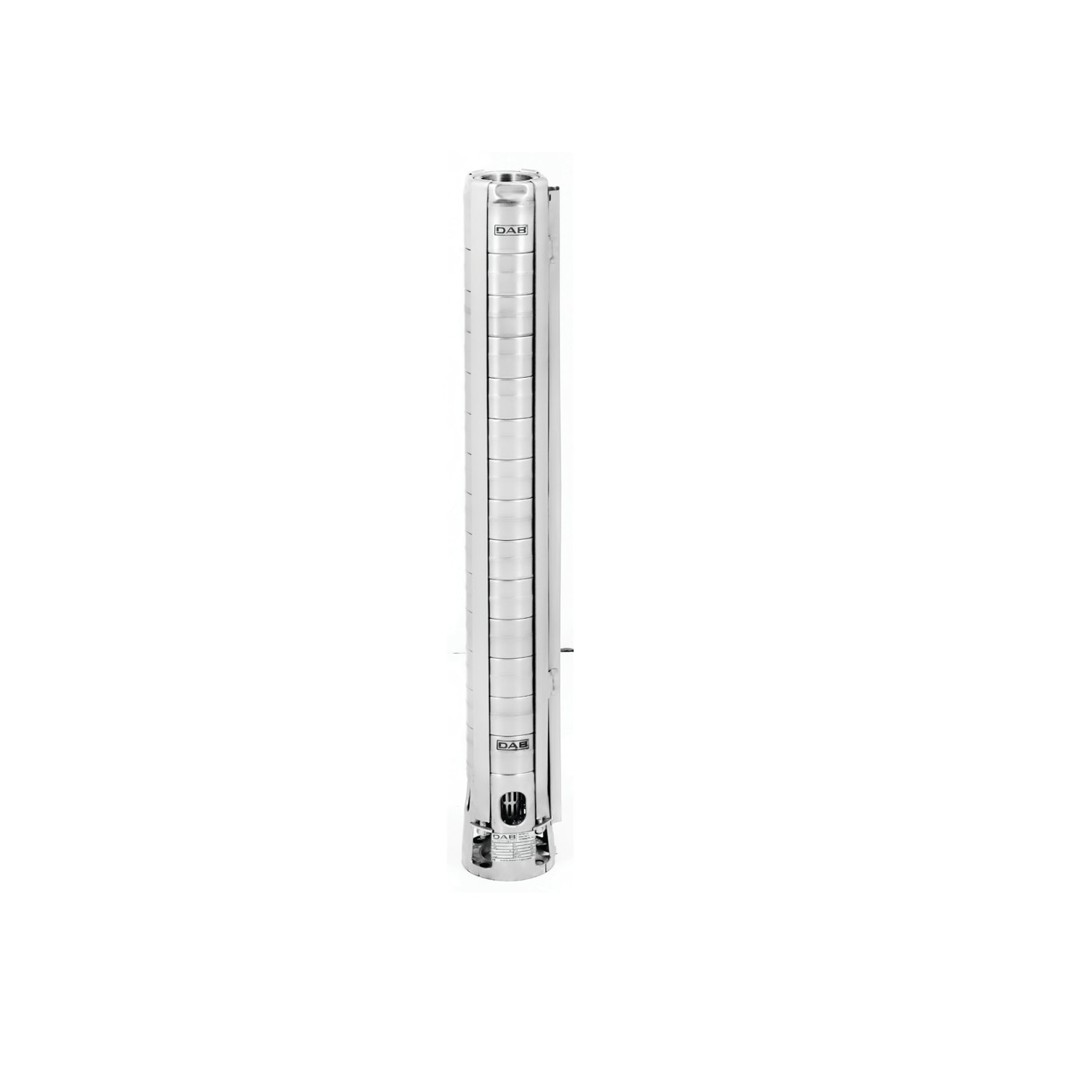

پمپ شناور استیل داب سری SS 6

تمامی قسمت های اصلی پمپ شناور طبقاتی داب شامل بدنه، پروانه، دیفیوزر و محفظه مکش آب به منظور دستیابی به حداکثر توان و مقاومت در برابر سایش و ترکیدگی بطور کامل از استیل 304 ساخته شده است.

توضیحات
نظرات (0)
Shipping & Delivery
محصولات بیشتر

توضیحات

مشخصات هیدرولیکی

دبی: از 2 تا 75 متر مکعب بر ساعت
هد: حداکثر تا 670 متر
حداکثر دمای محیط: 30 درجه سانتیگراد
قطر خارجی بدنه پمپ: 6 اینچ (اندازه دقیق در مشخصات ابعادی هر مدل)
قطر دهانه خروجی پمپ:
مدل SS6 A – SS6 B: دو و نیم اینچ
مدل SS6 C: سه اینچ
مدل SS6 D – SS6 E: چهار اینچ
تعداد استارت مجاز: مراجعه به مشخصات الکتروموتور
روش نصب: نصب مستغرق بصورت عمودی و افقی در صورتیکه الکتروموتور هم این قابلیت را داشته باشد.
میزان مجاز شن و ماسه محلول در آب: 50 گرم بر متر مکعب

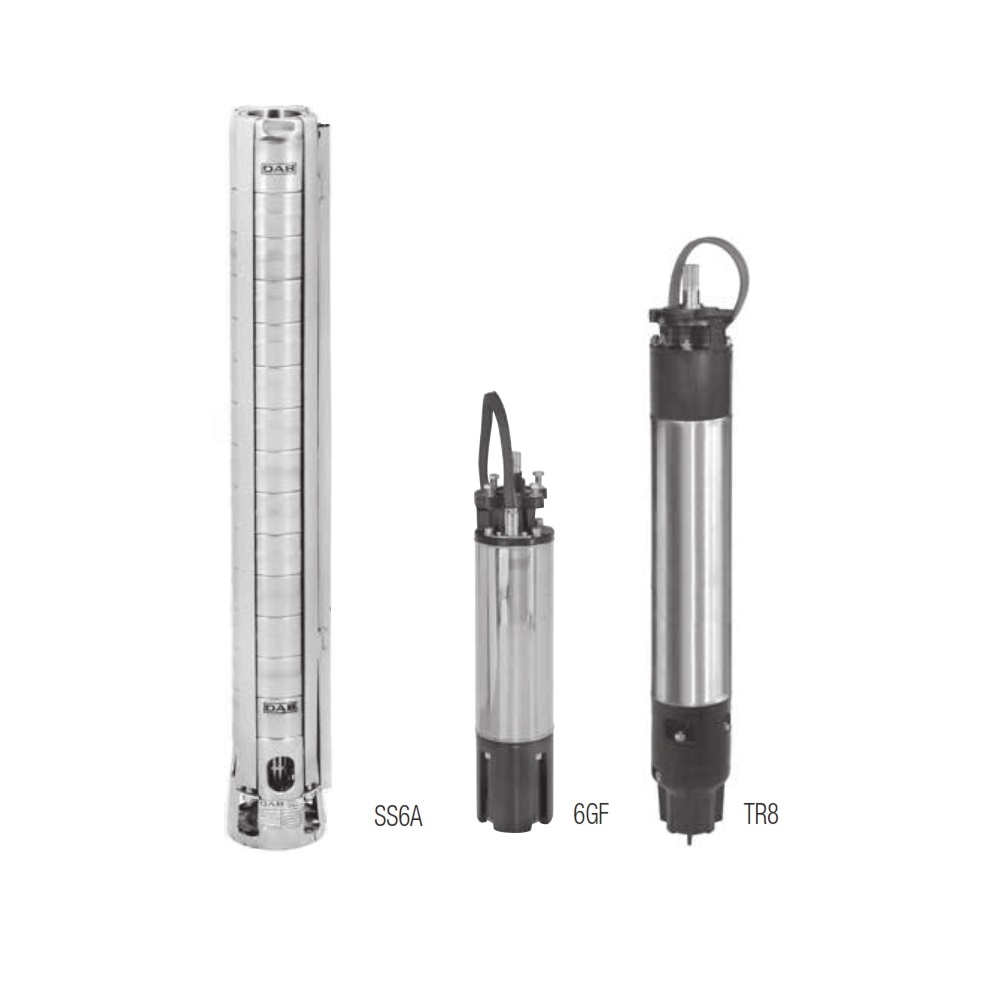

پمپ شناور داب سری SS 6

تمامی قسمت های اصلی پمپ شناور طبقاتی داب شامل بدنه، پروانه، دیفیوزر و محفظه مکش آب به منظور دستیابی به حداکثر توان و مقاومت در برابر سایش و ترکیدگی بطور کامل از استیل 304 ساخته شده است. از مزایای این پمپ ها وزن سبک و قابلیت استفاده در چاه هایی با قطر کم به اندازه قطر خارجی پمپ می باشد. پمپ های شناور داب برای پشتیبانی رنج وسیعی از هد و دبی های مختلف طراحی و ساخته شده اند و به آسانی در وضعیت افقی و عمودی قابل استفاده هستند. فقط در نصب افقی باید به این نکته توجه کرد که سوپاپ یک طرفه در خروجی پمپ حذف و از Cooling sleeve جهت خنک کاری پمپ استفاده شود.
پمپ شناور سری SS قابلیت کوپل شدن با الکتروموتورهای شناور استاندارد 4-6-8-10 اینچ متناسب با مشخصات هیدرولیکی مورد نیاز را دارد. درصورت استفاده از پمپ برای جابه جایی مایعات خورنده، این پمپ ها بصورت سفارشی از متریال استیل 316 ساخته می شوند.

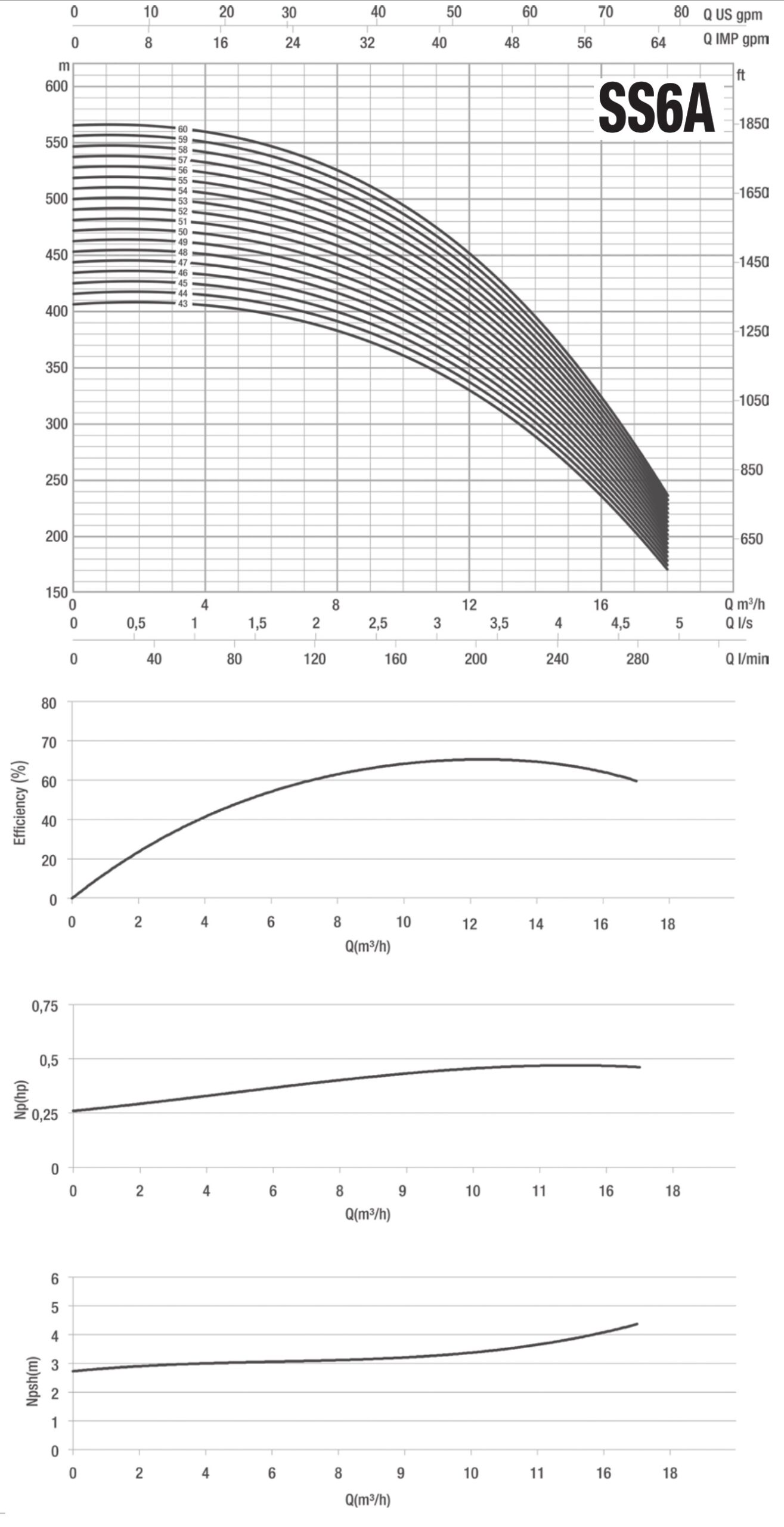

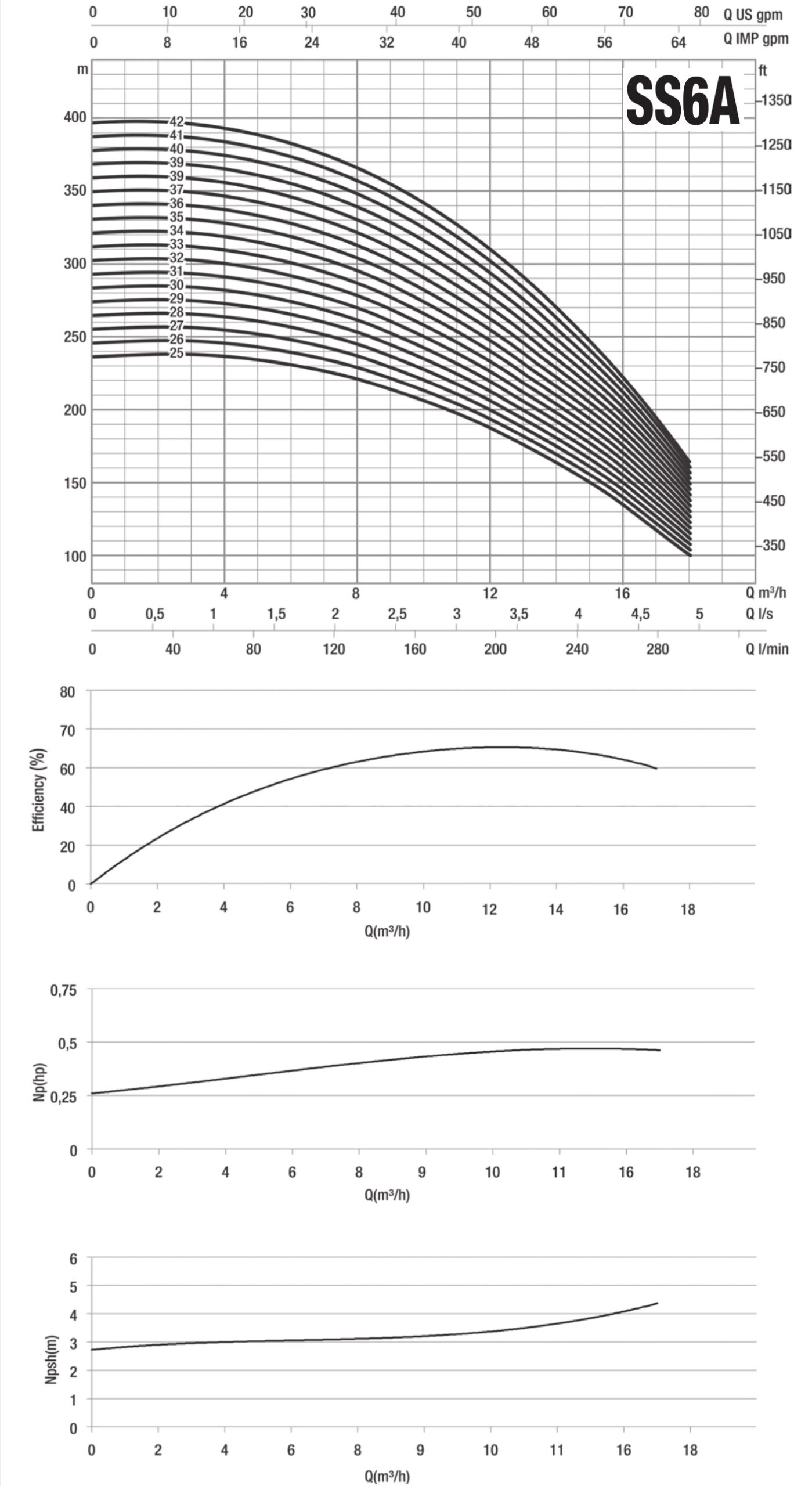

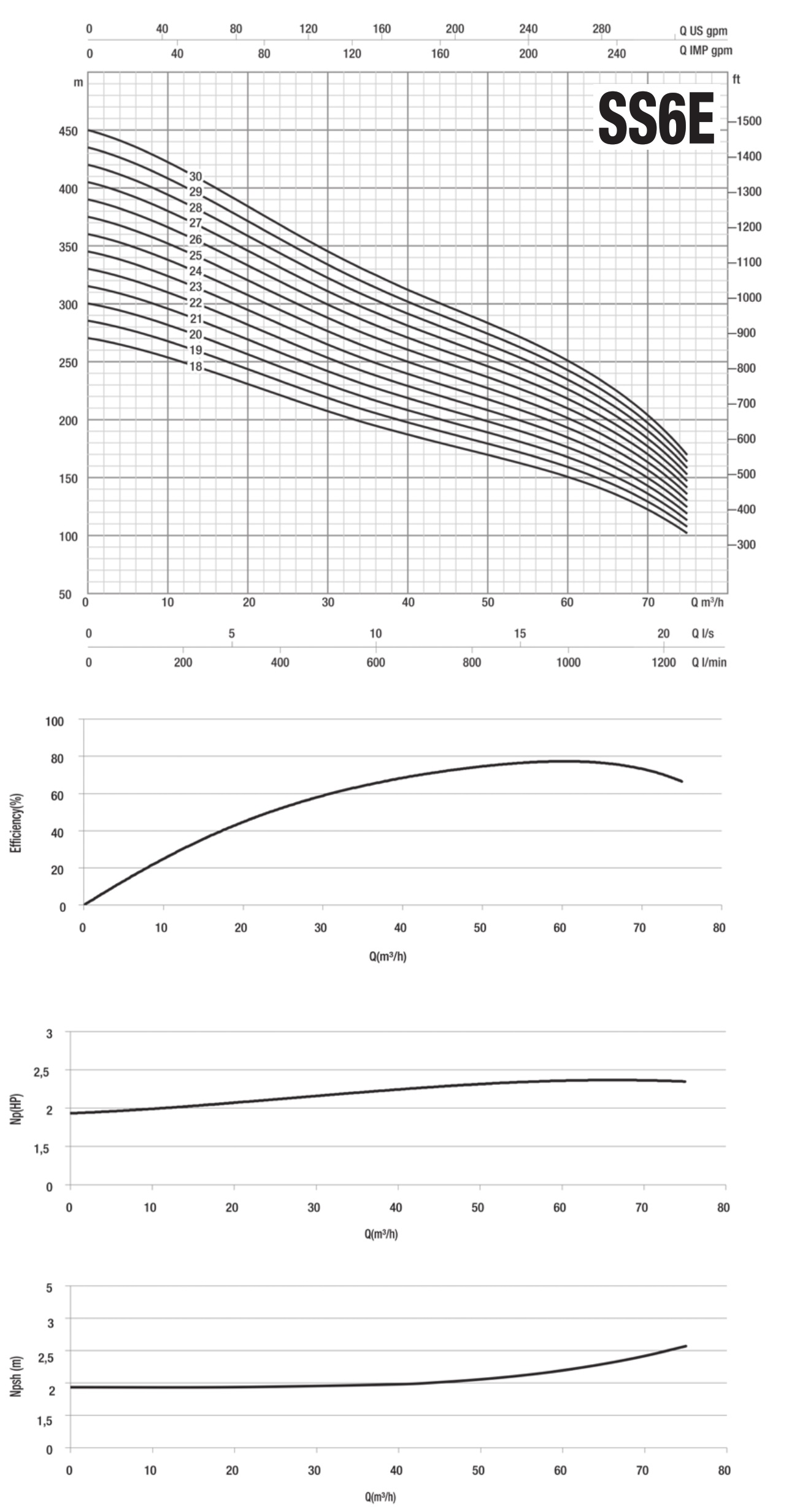

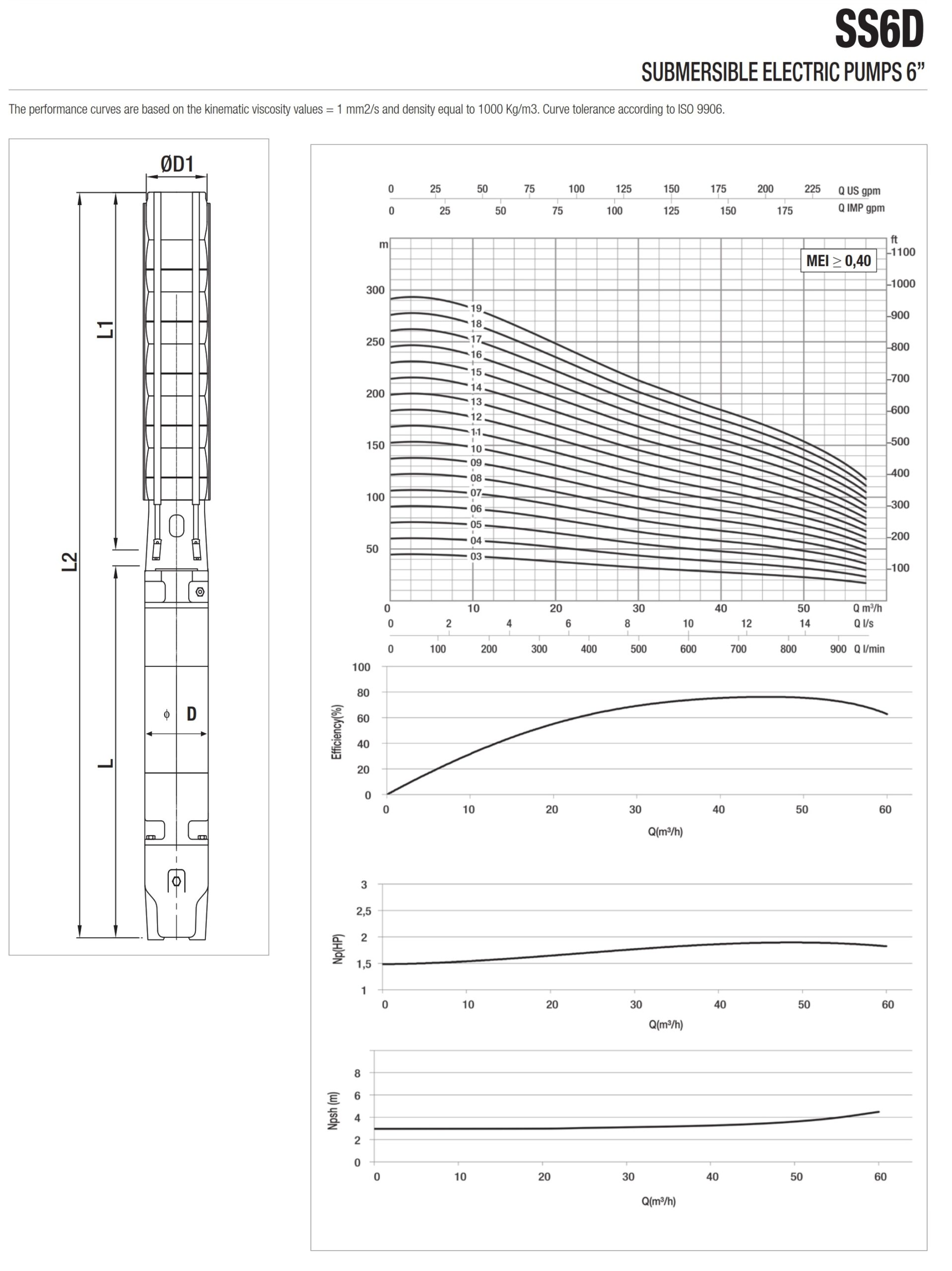

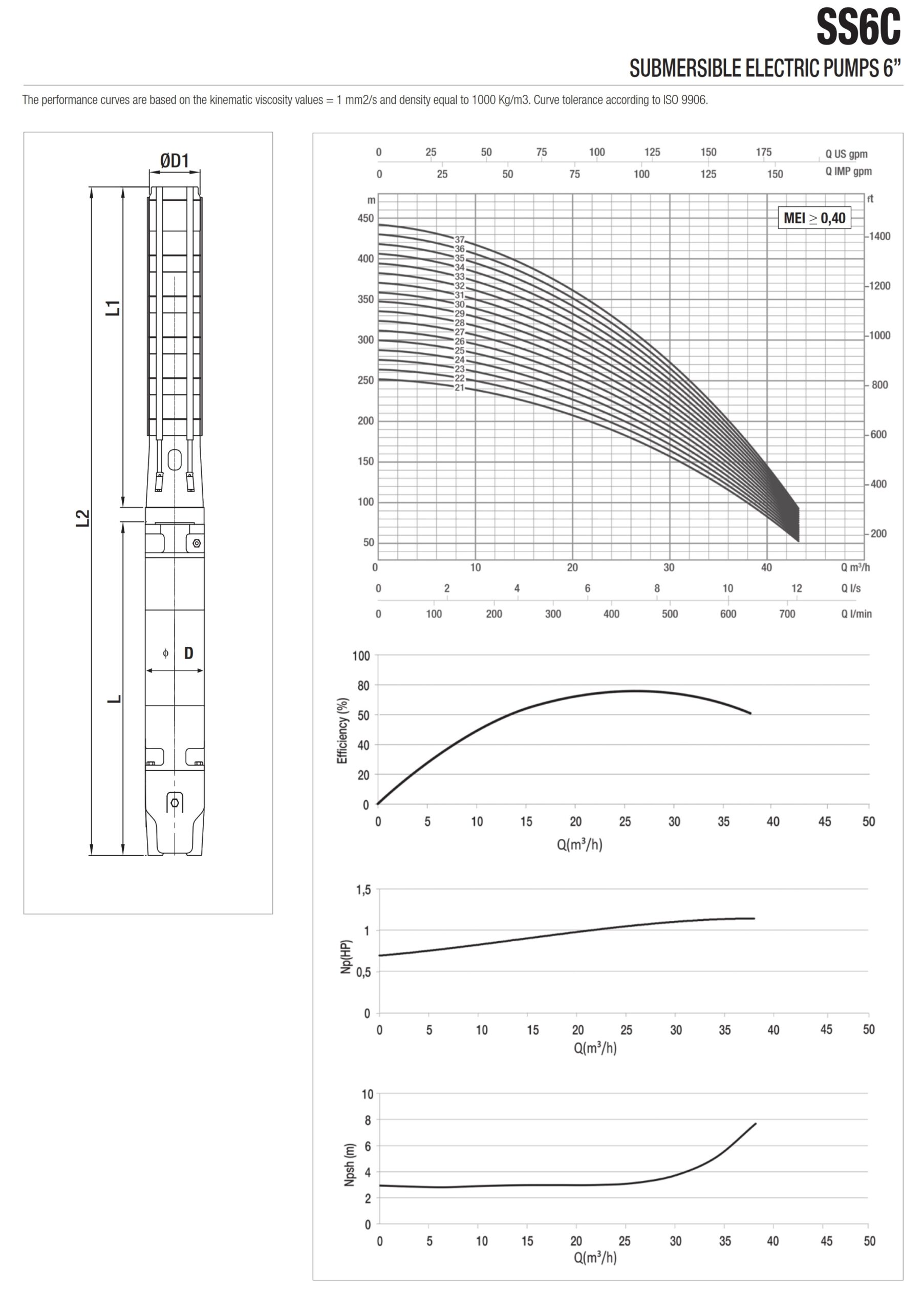

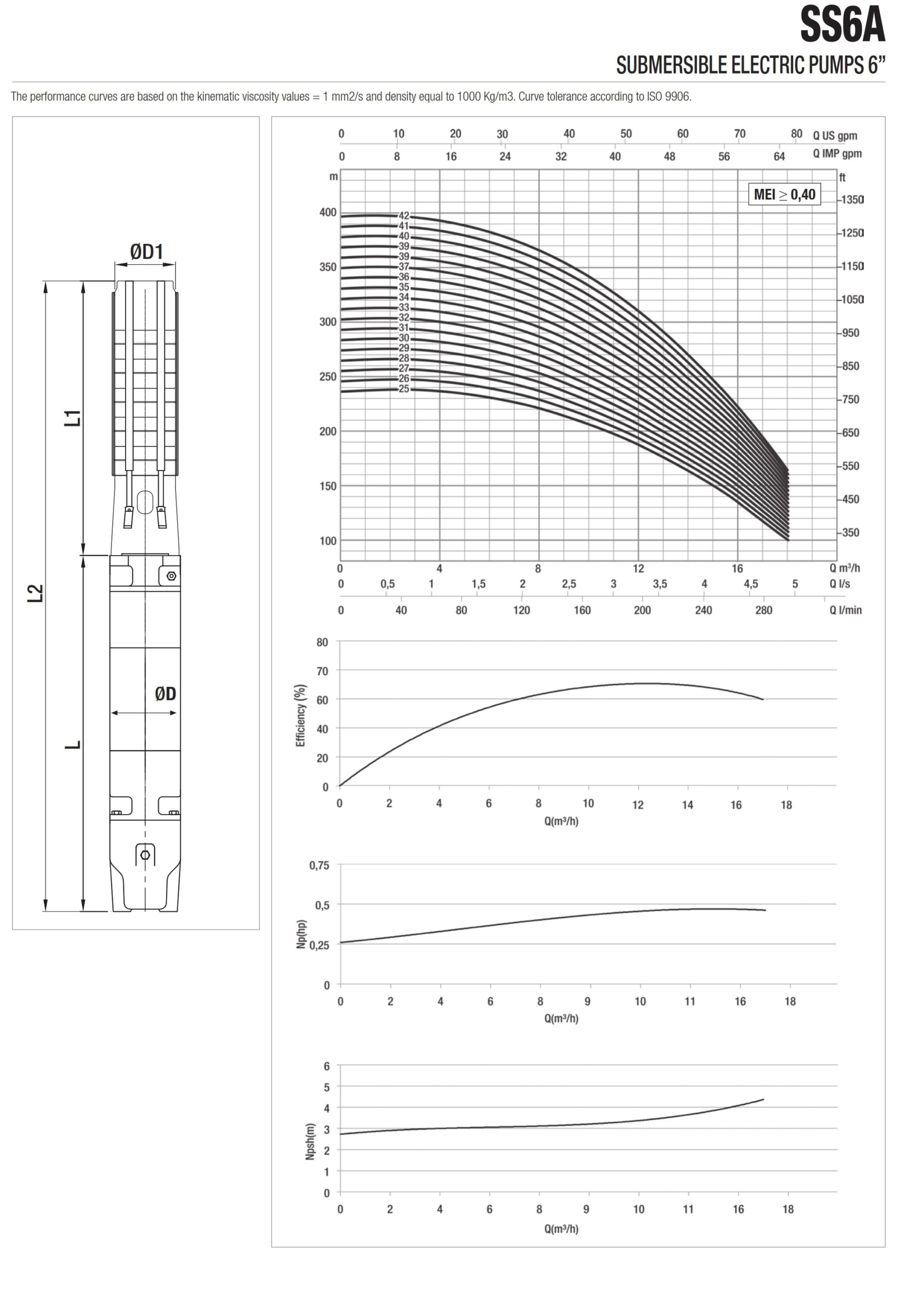

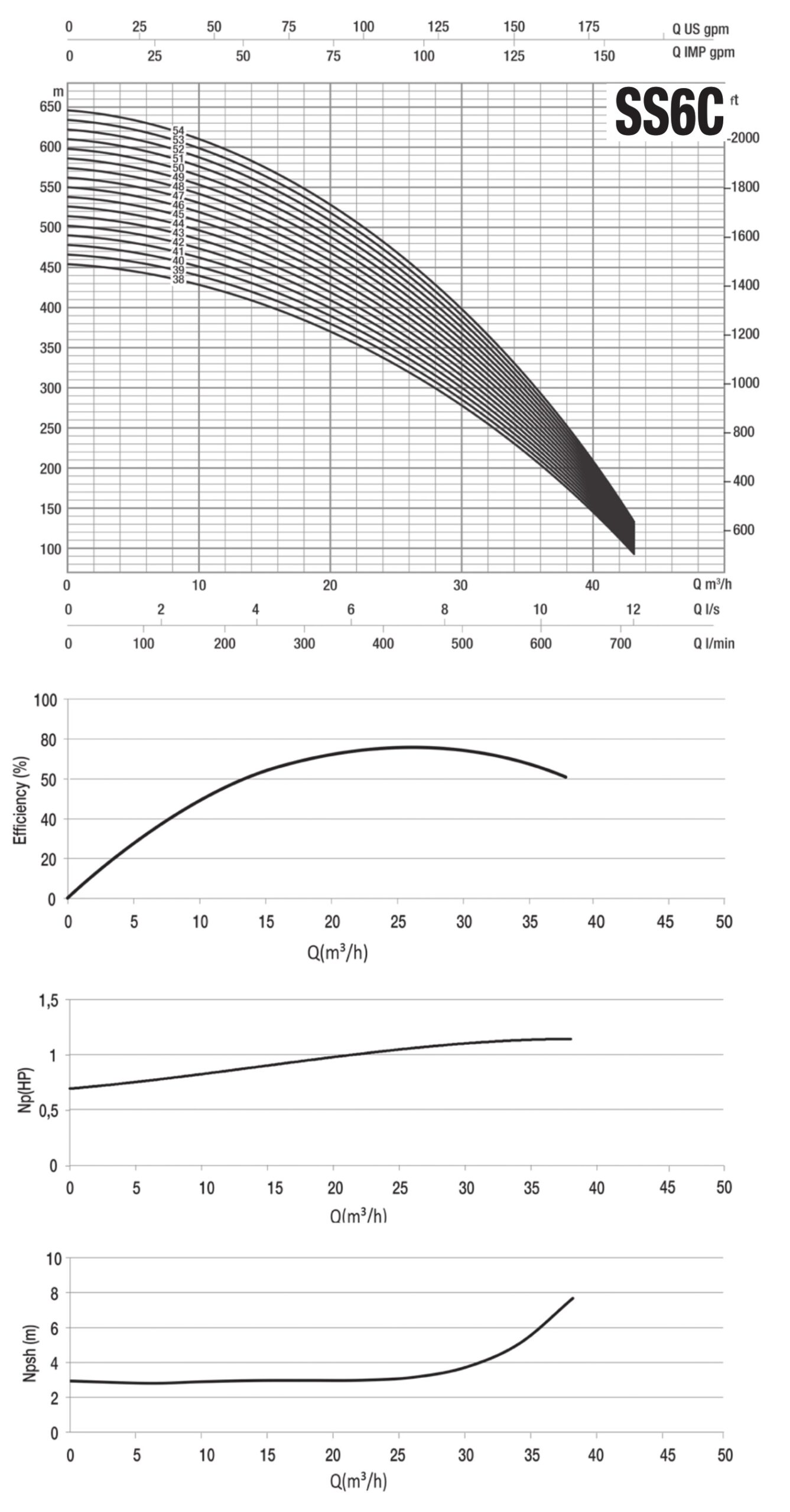

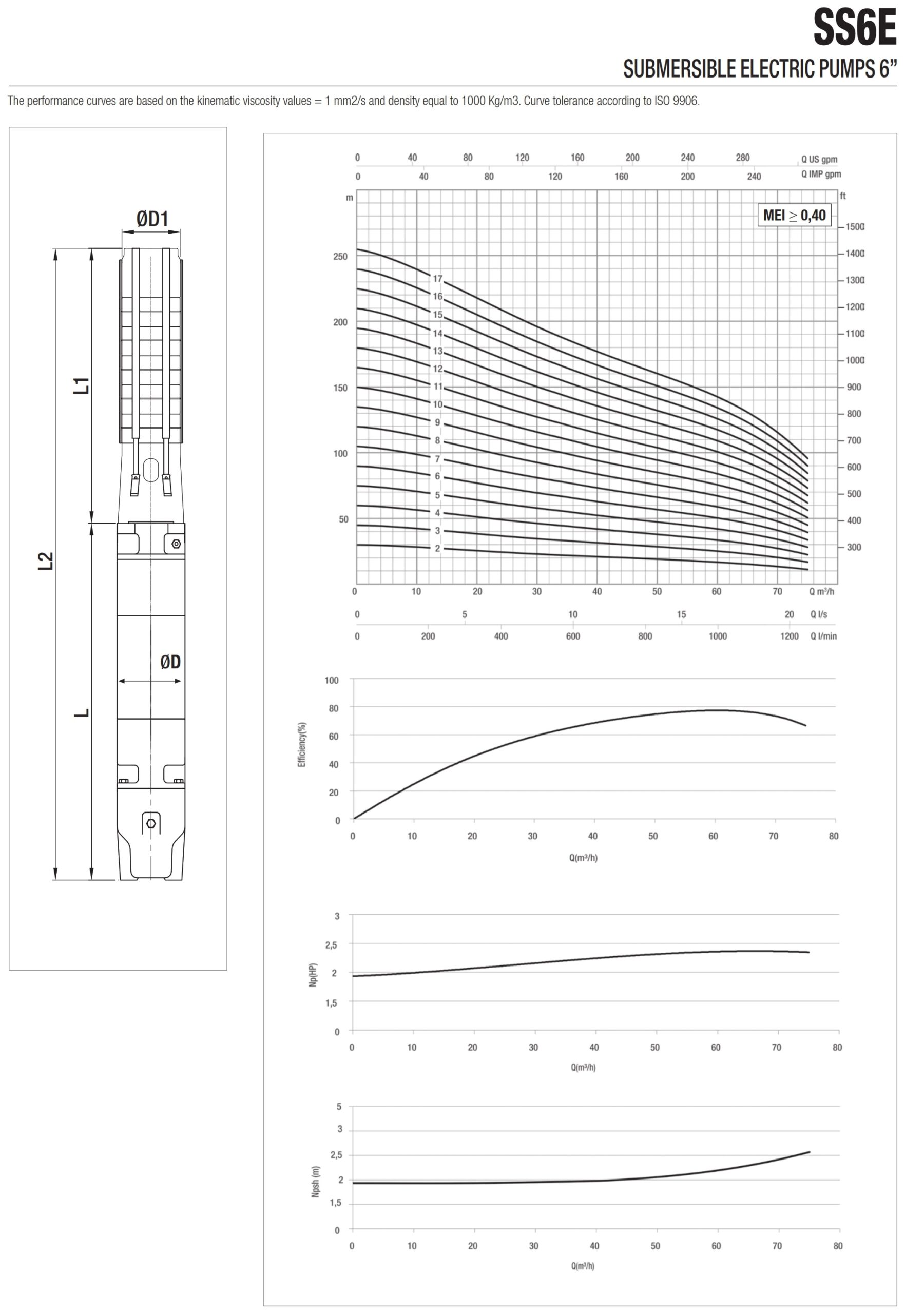

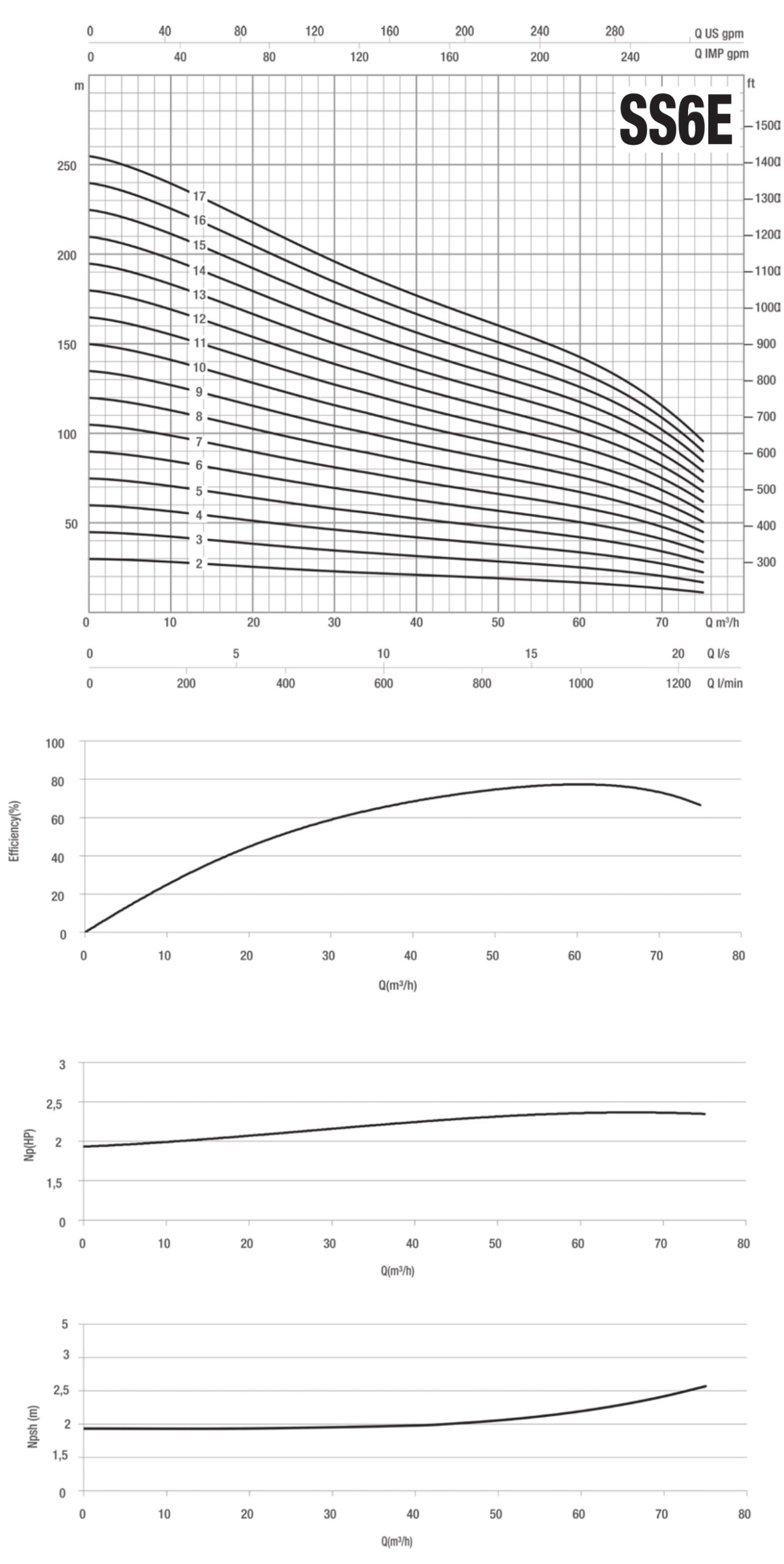

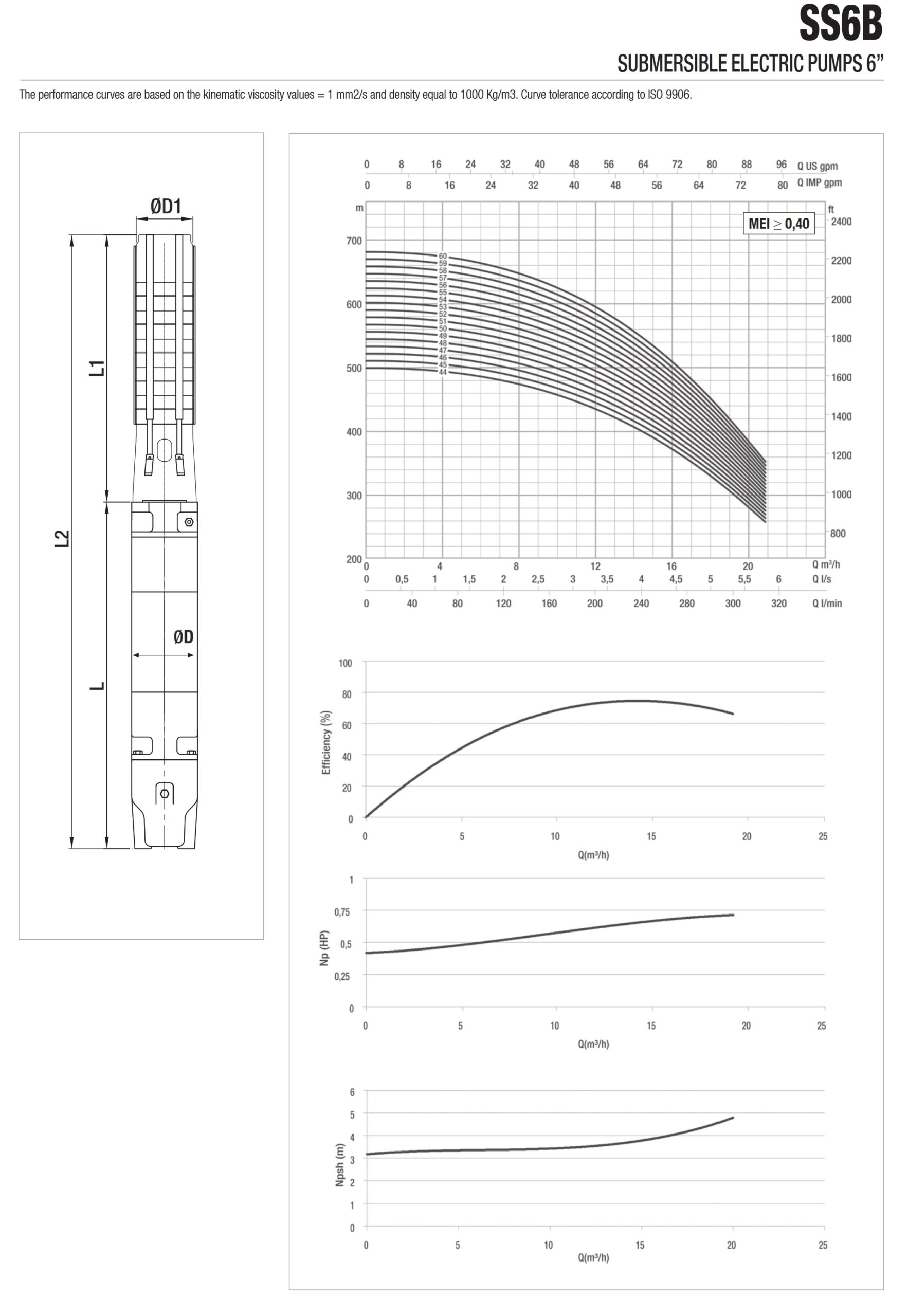

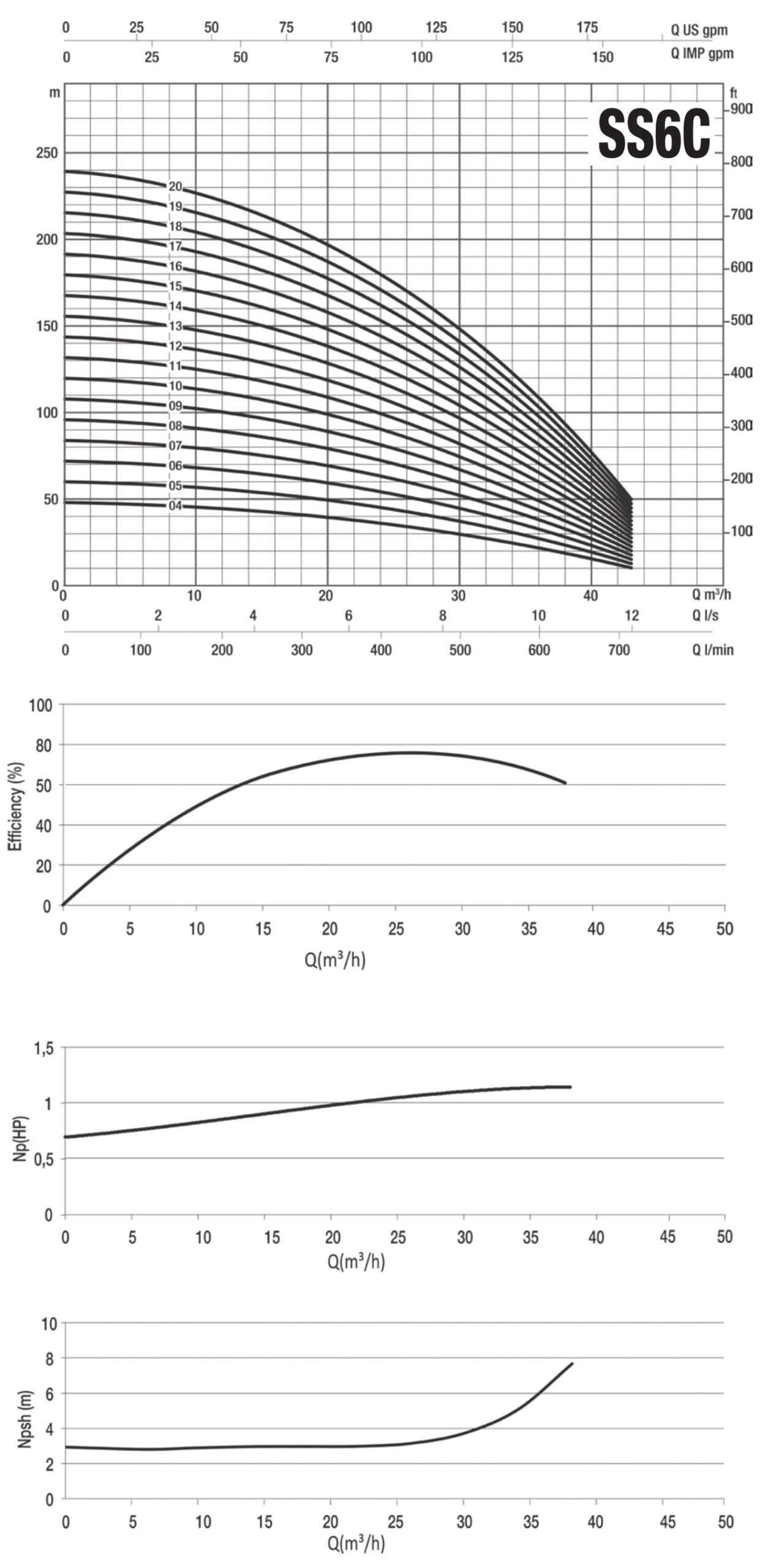

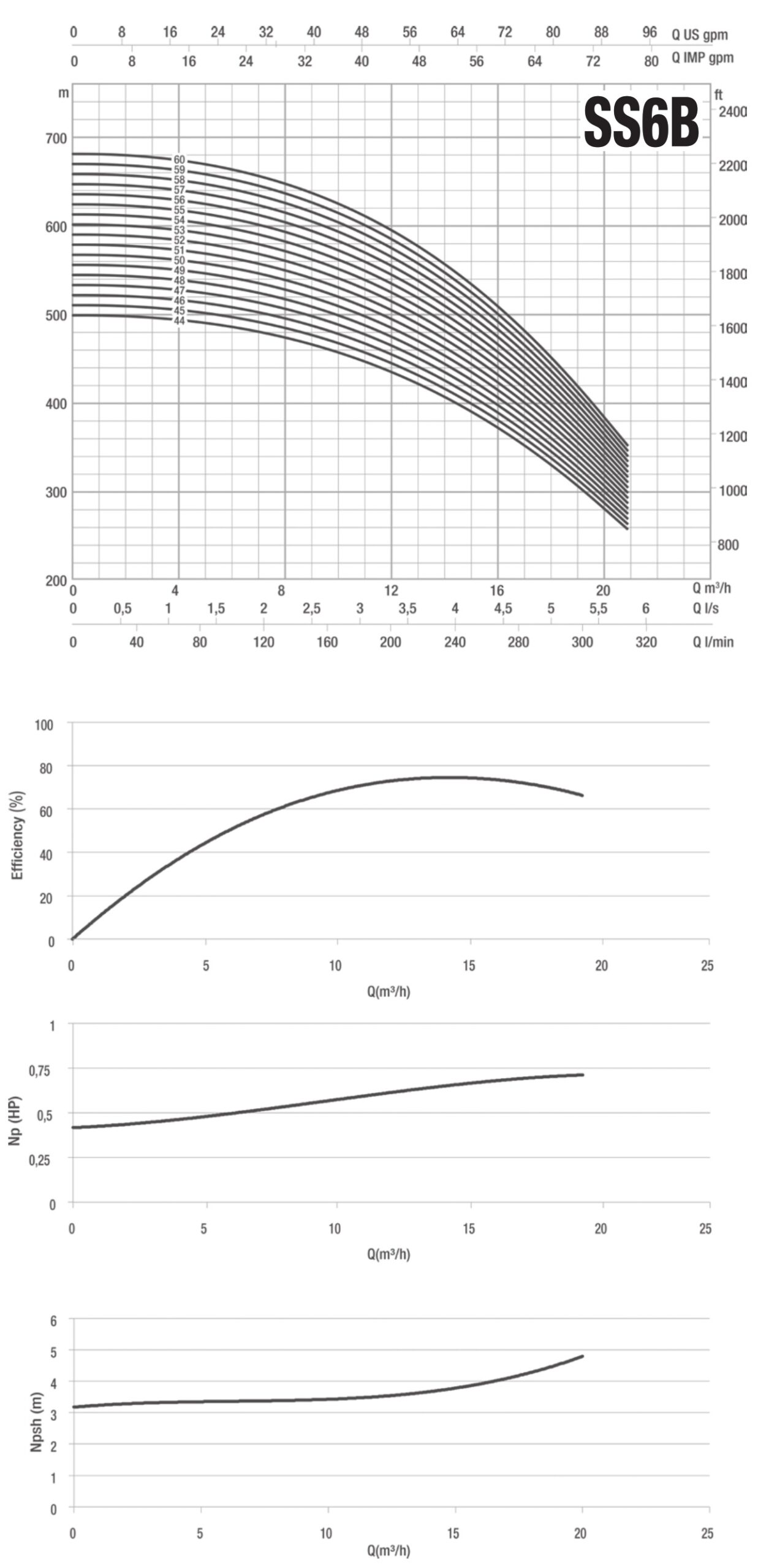

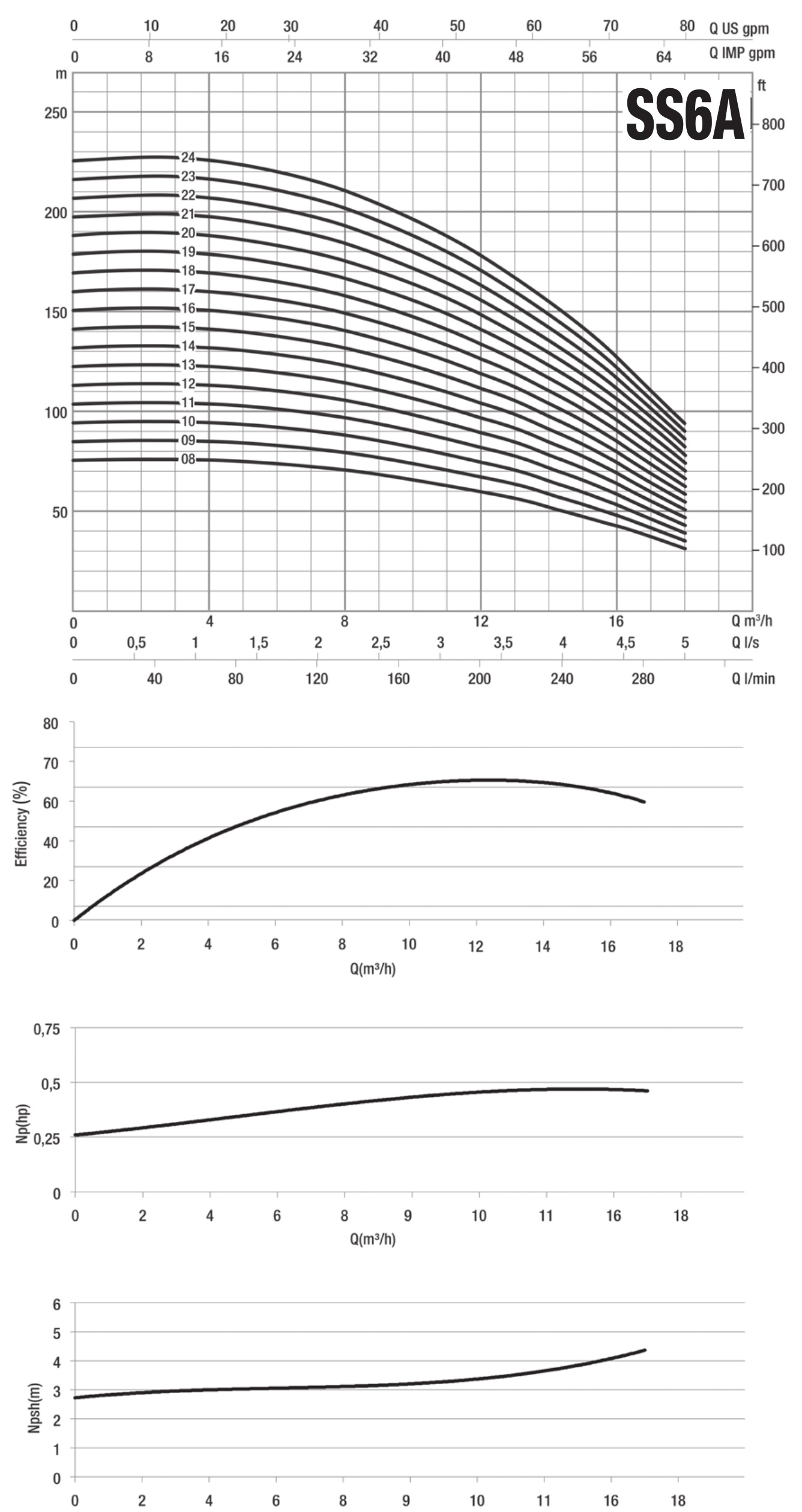

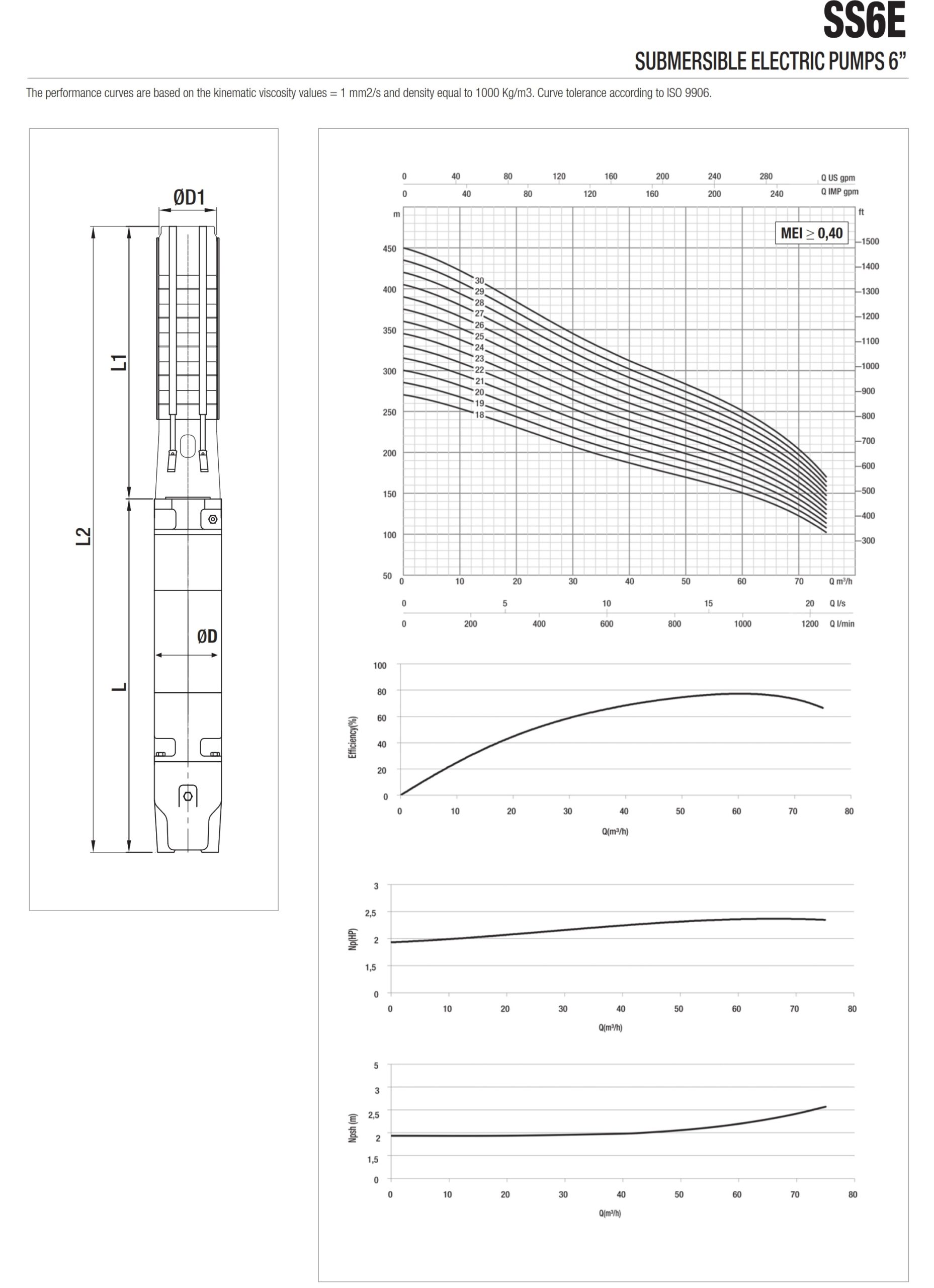

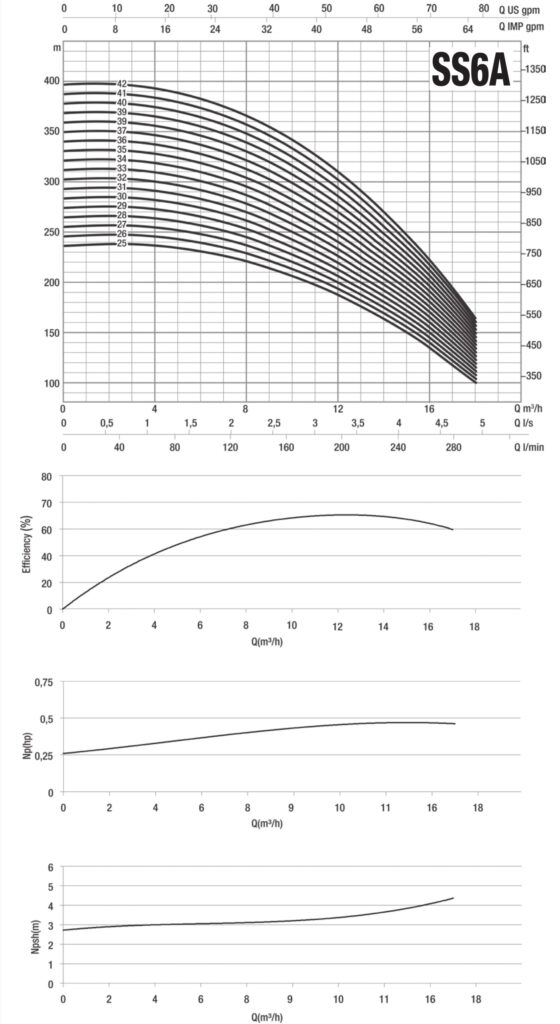

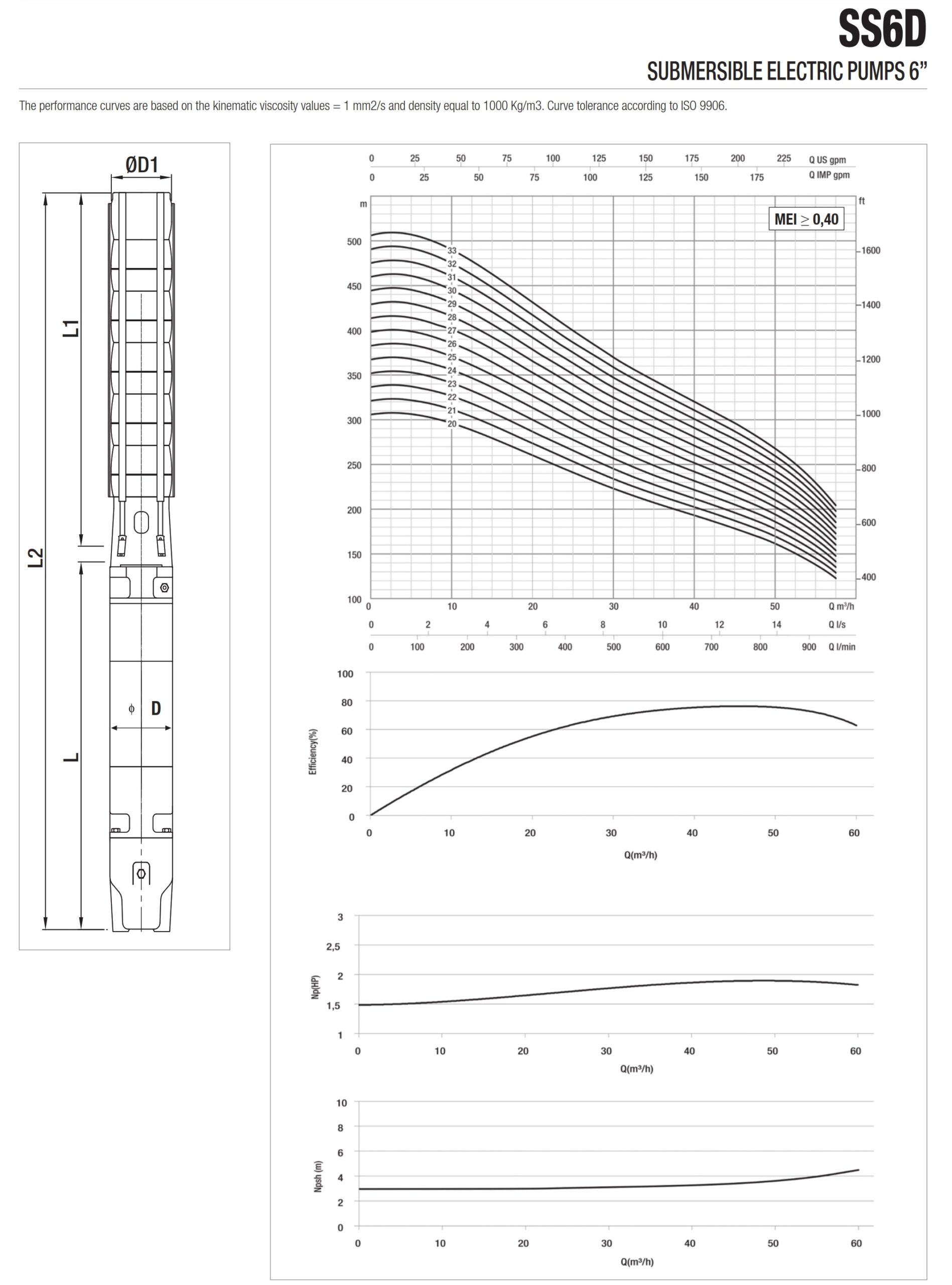

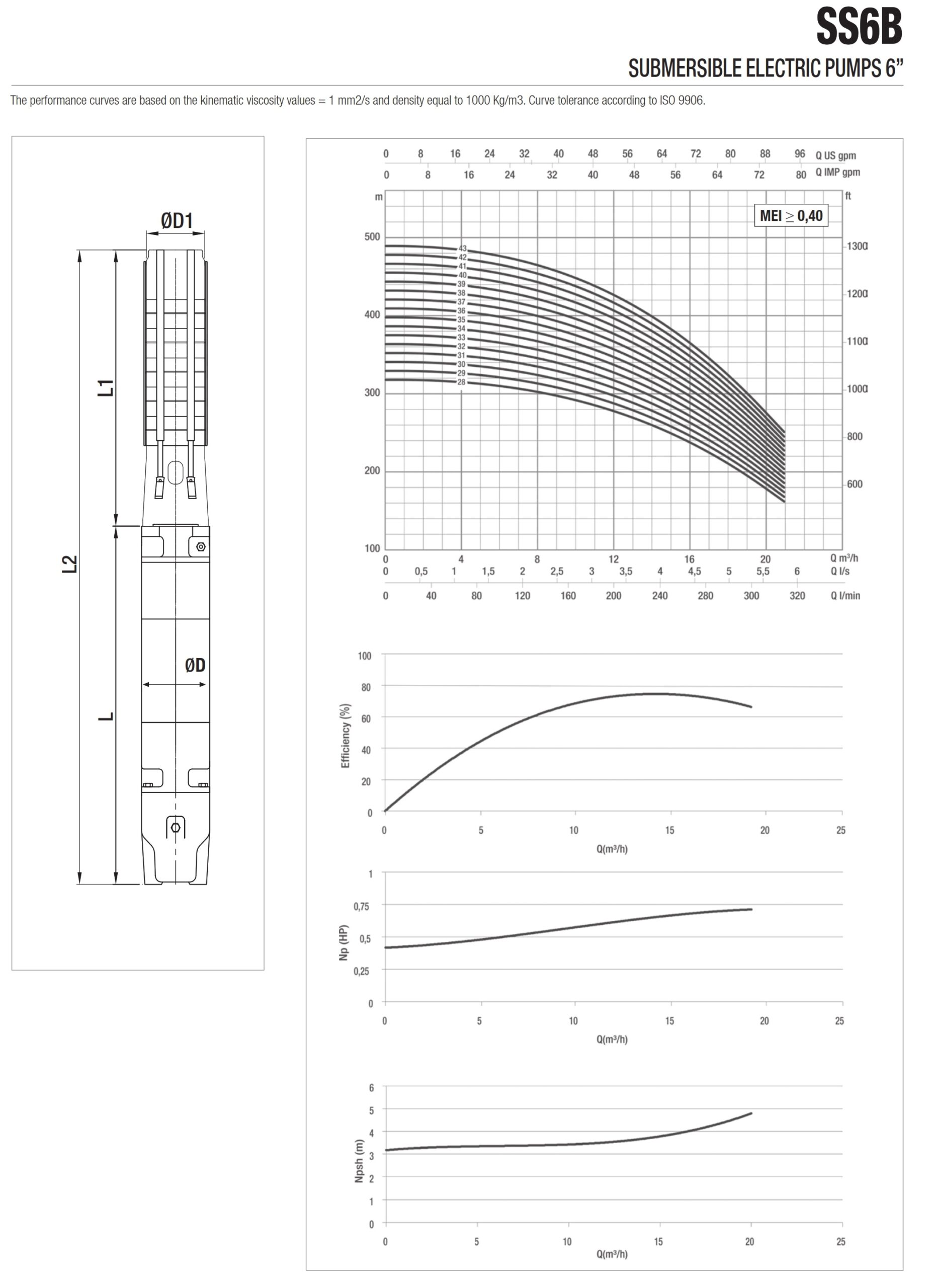

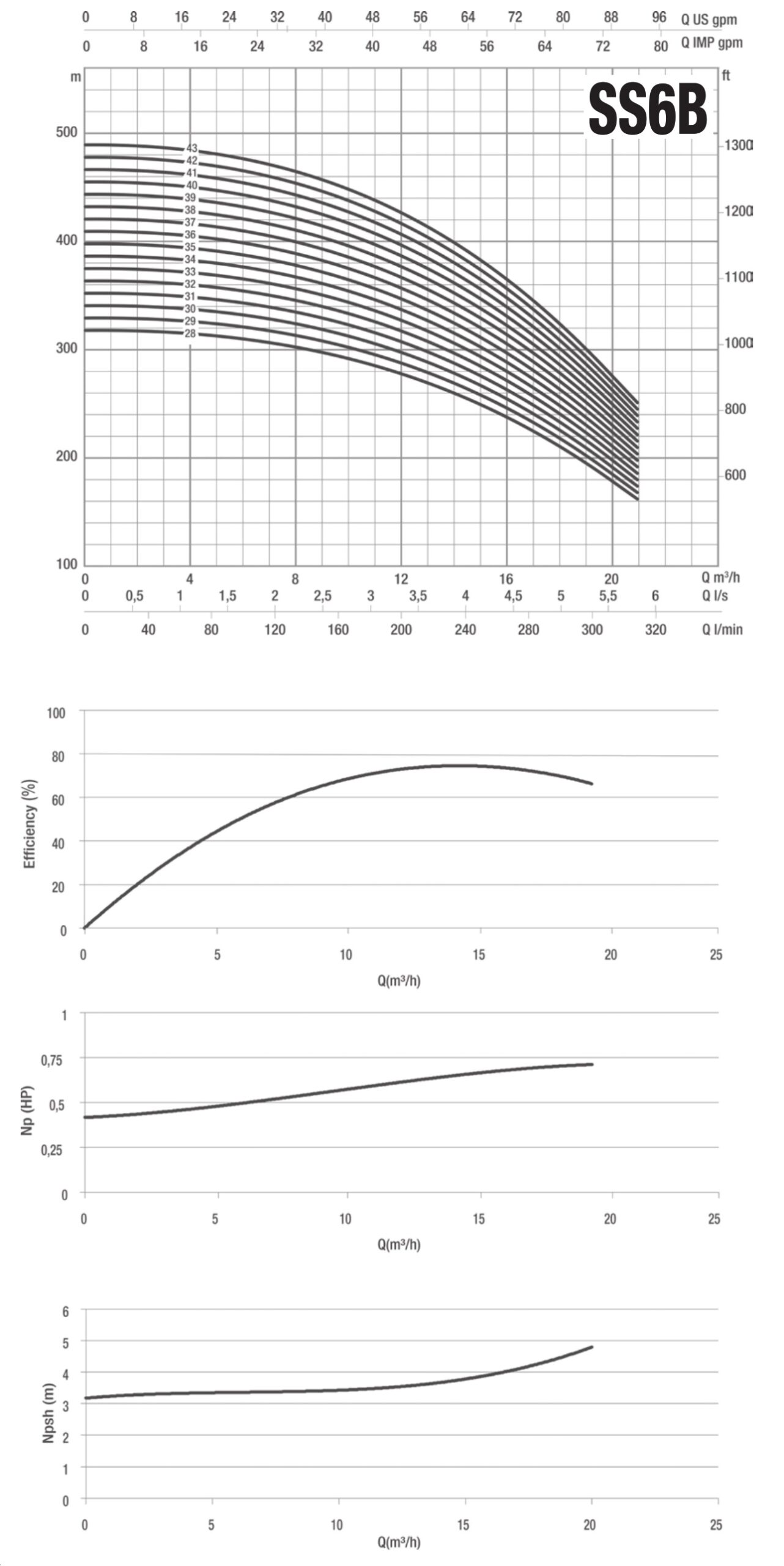

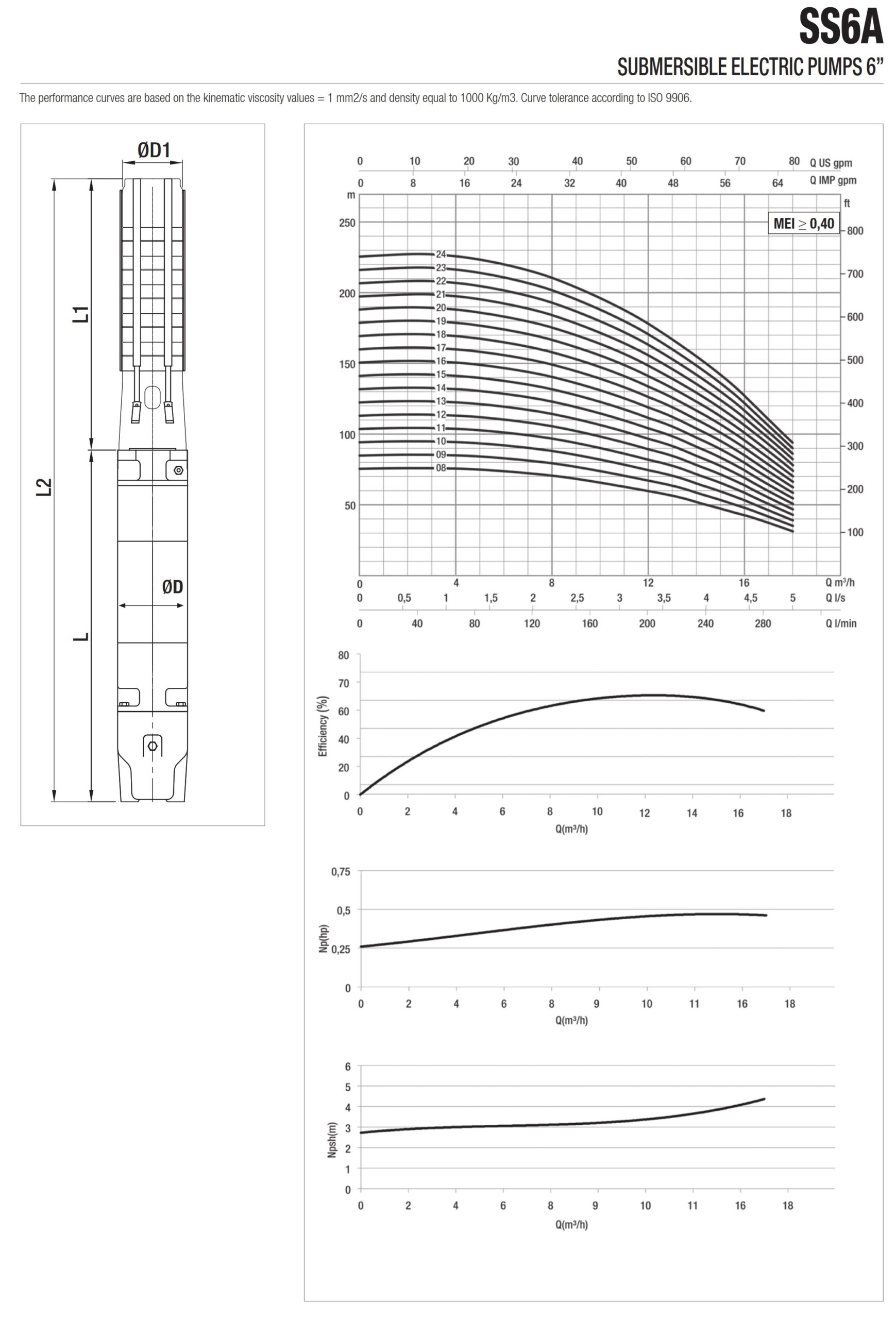

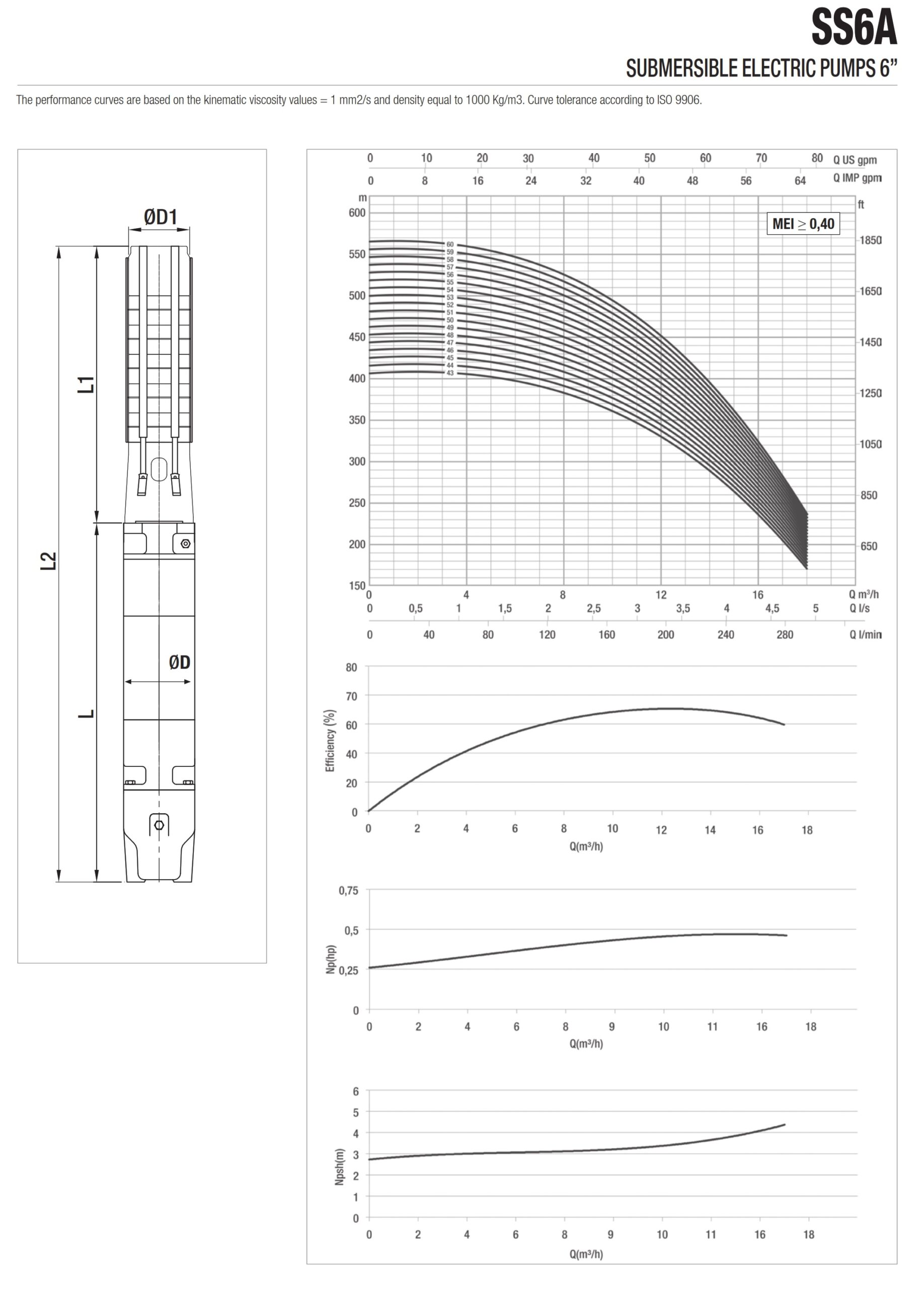

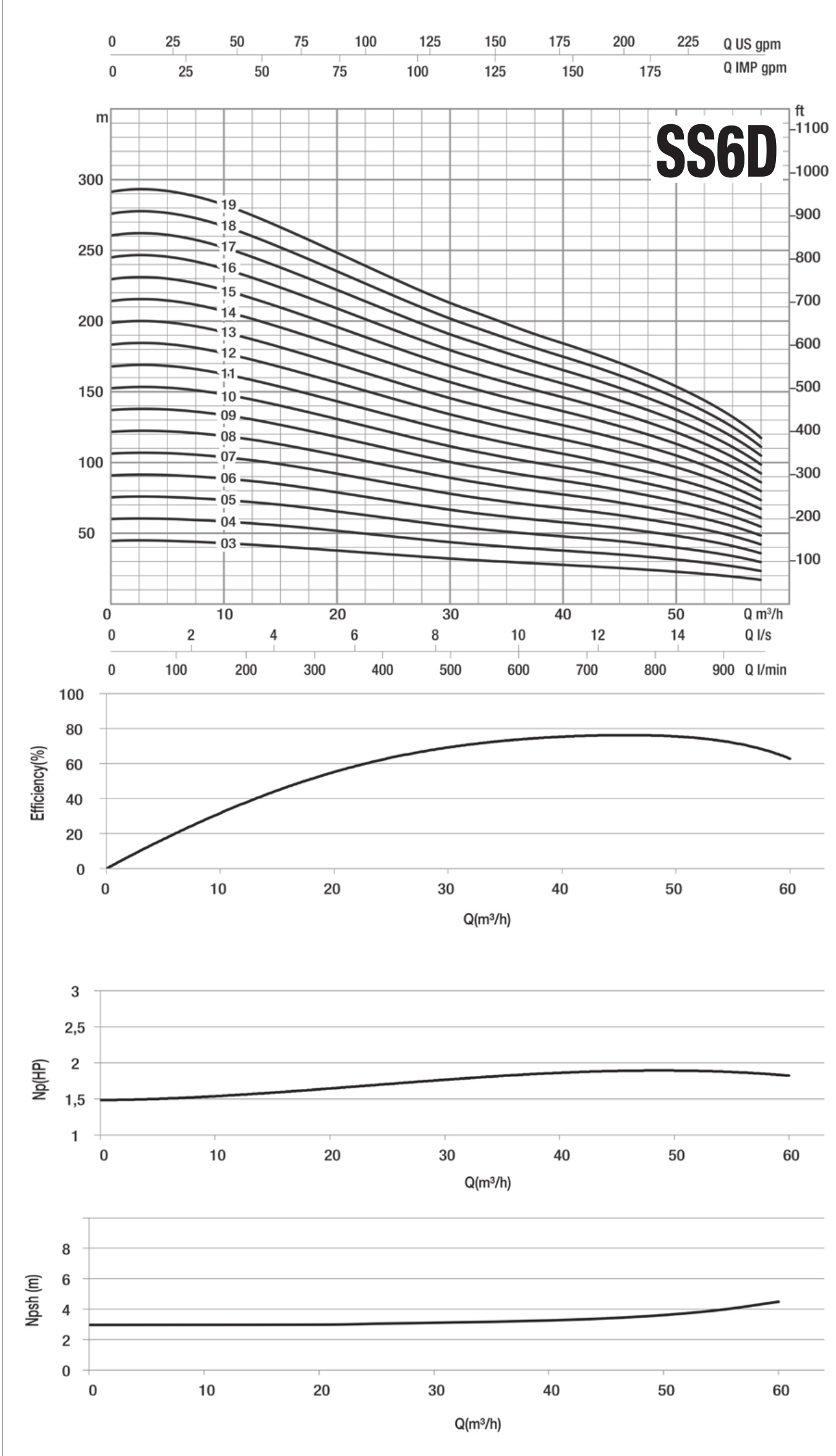

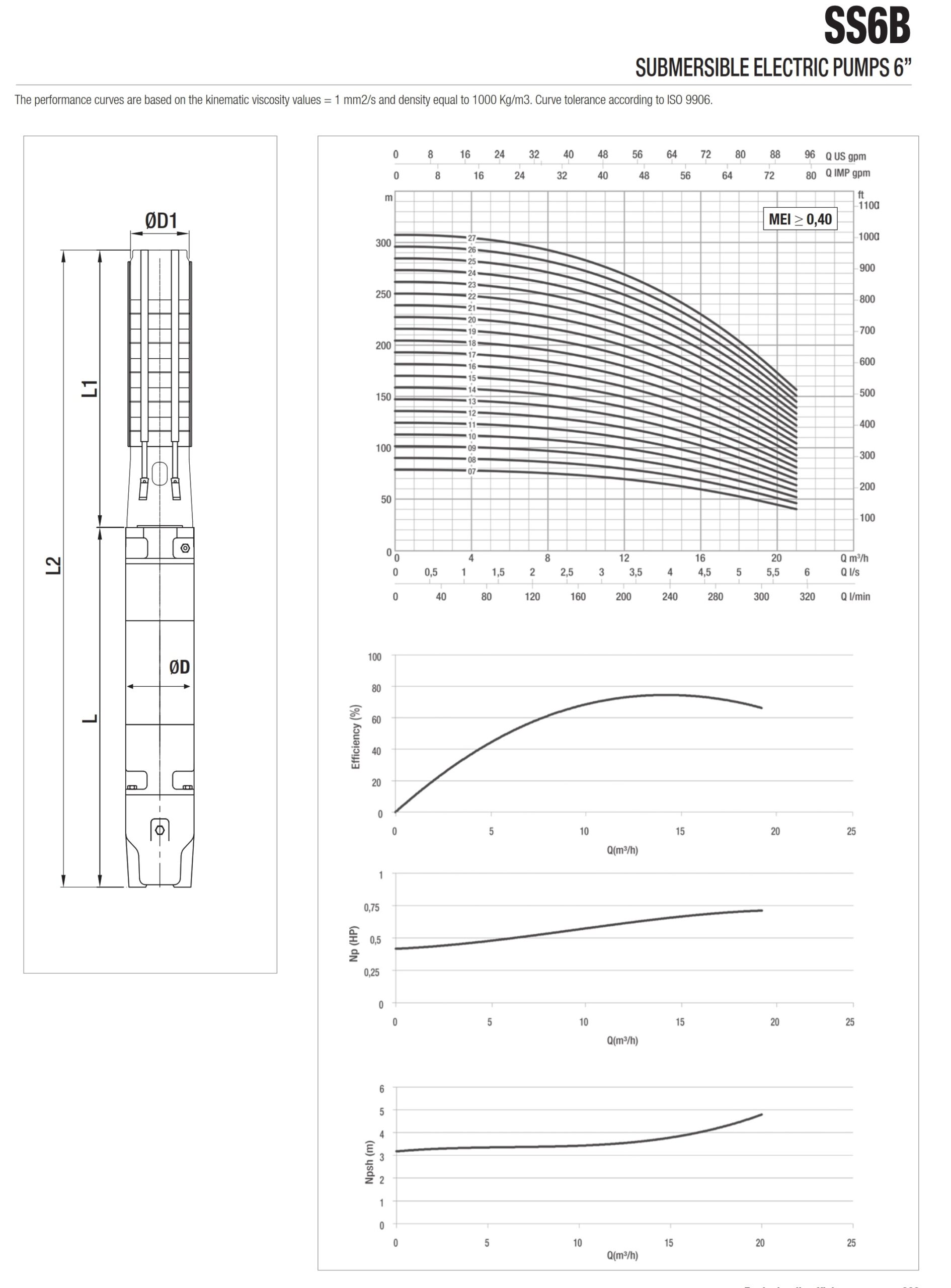

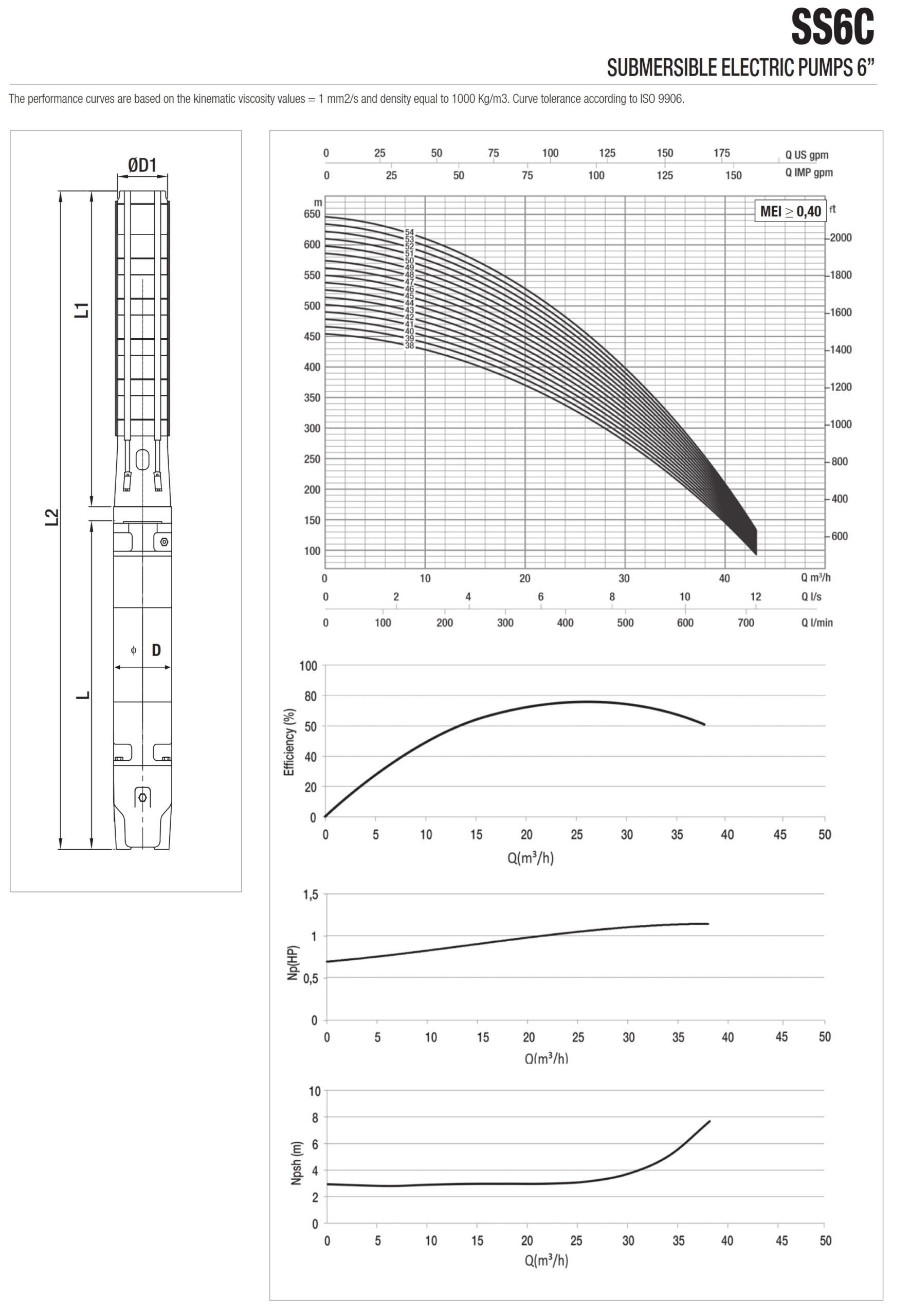

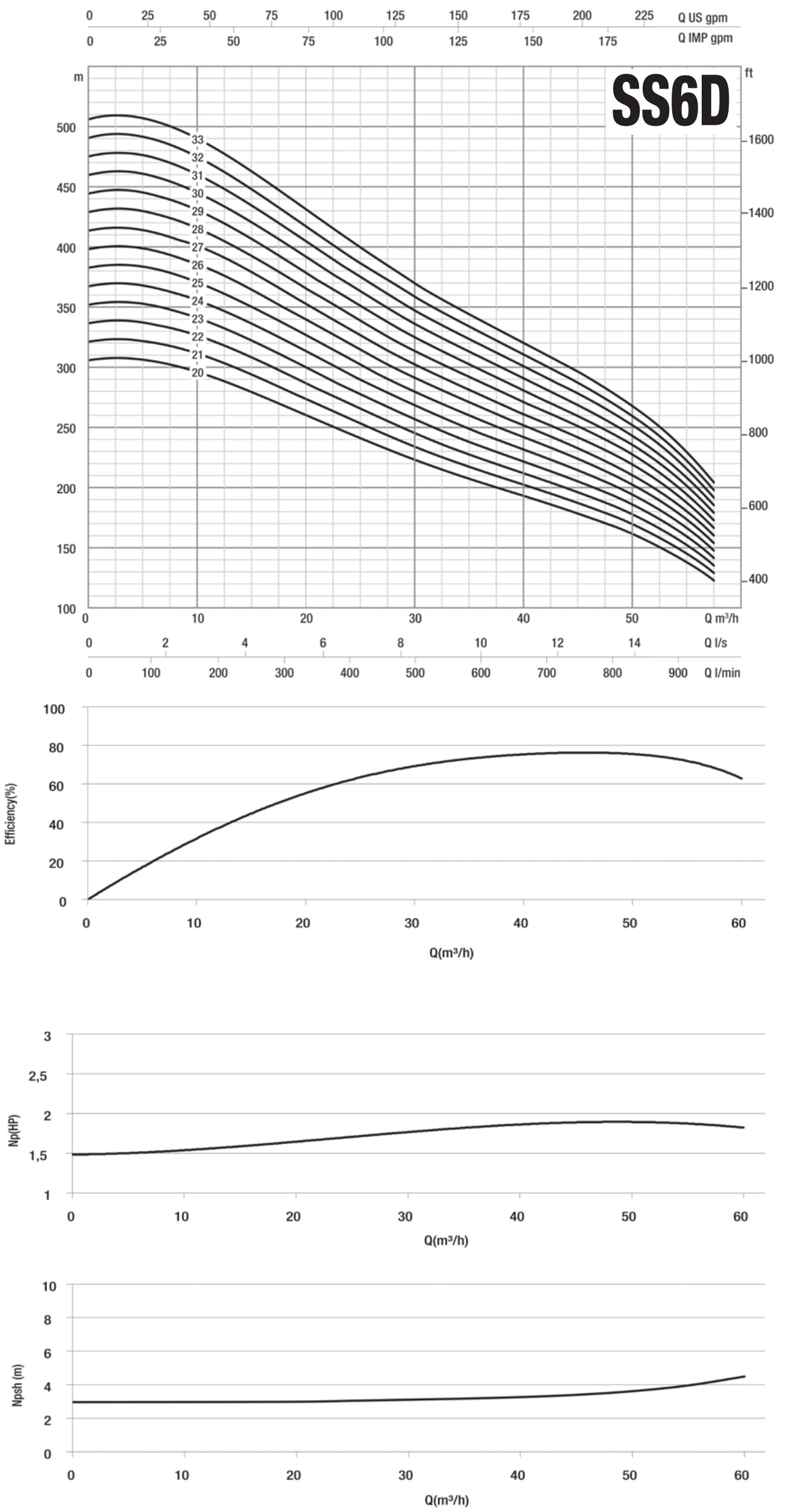

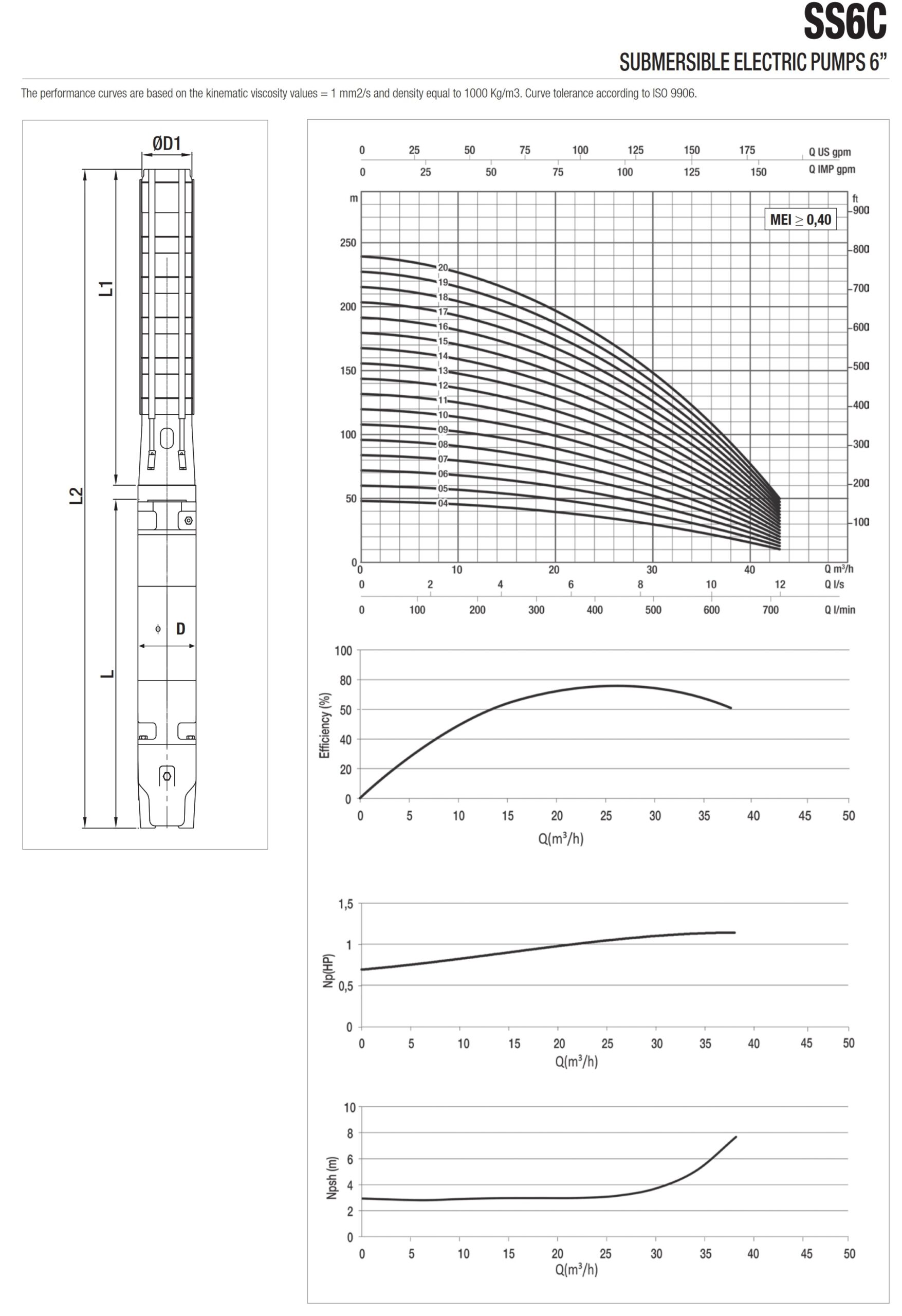

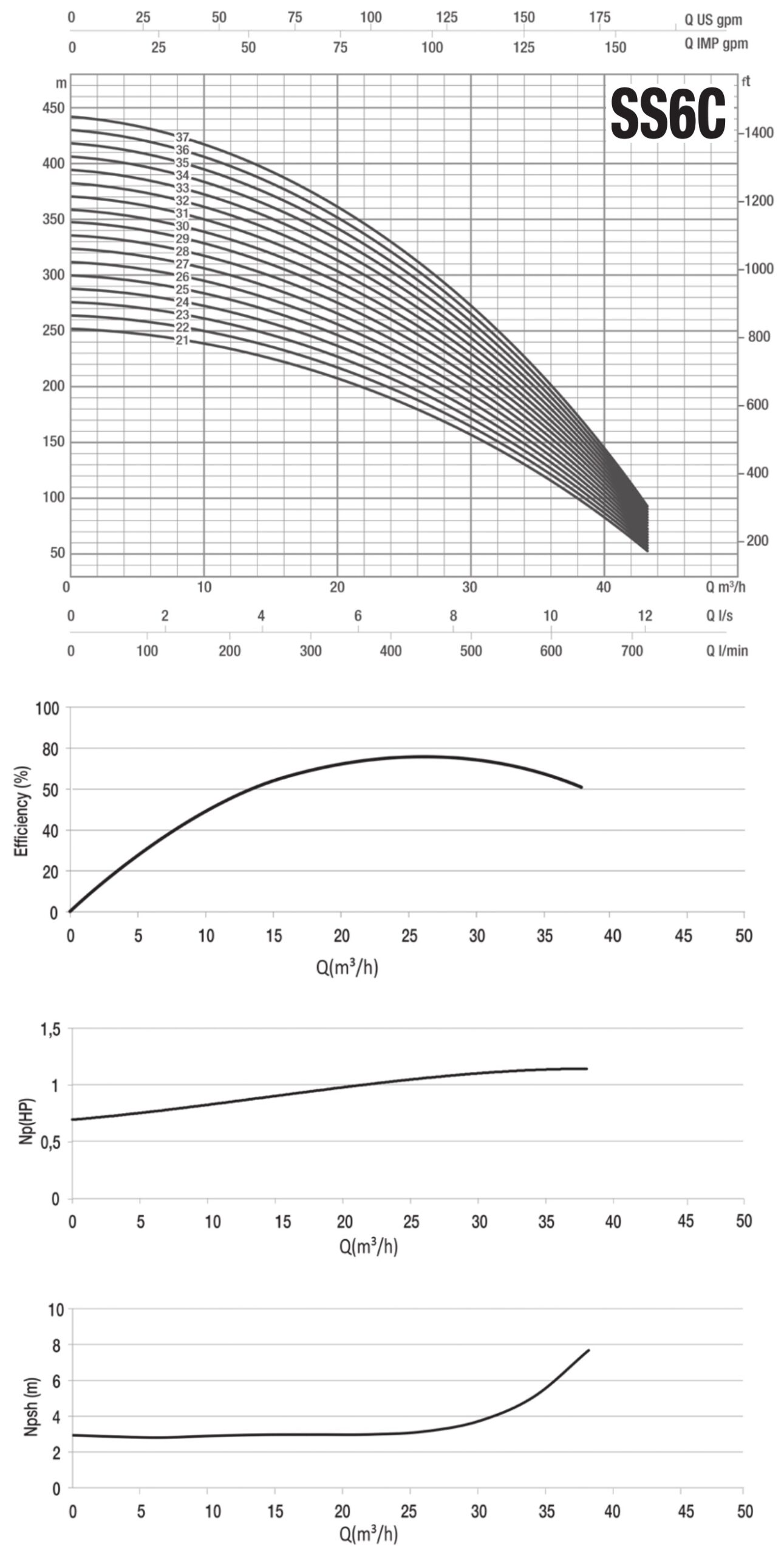

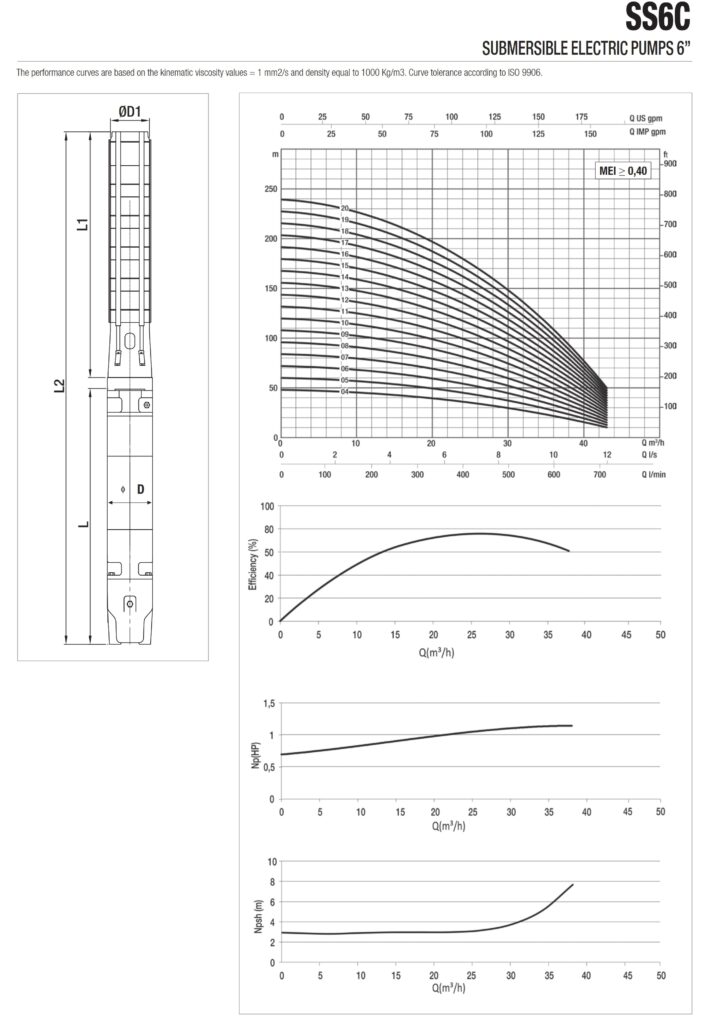

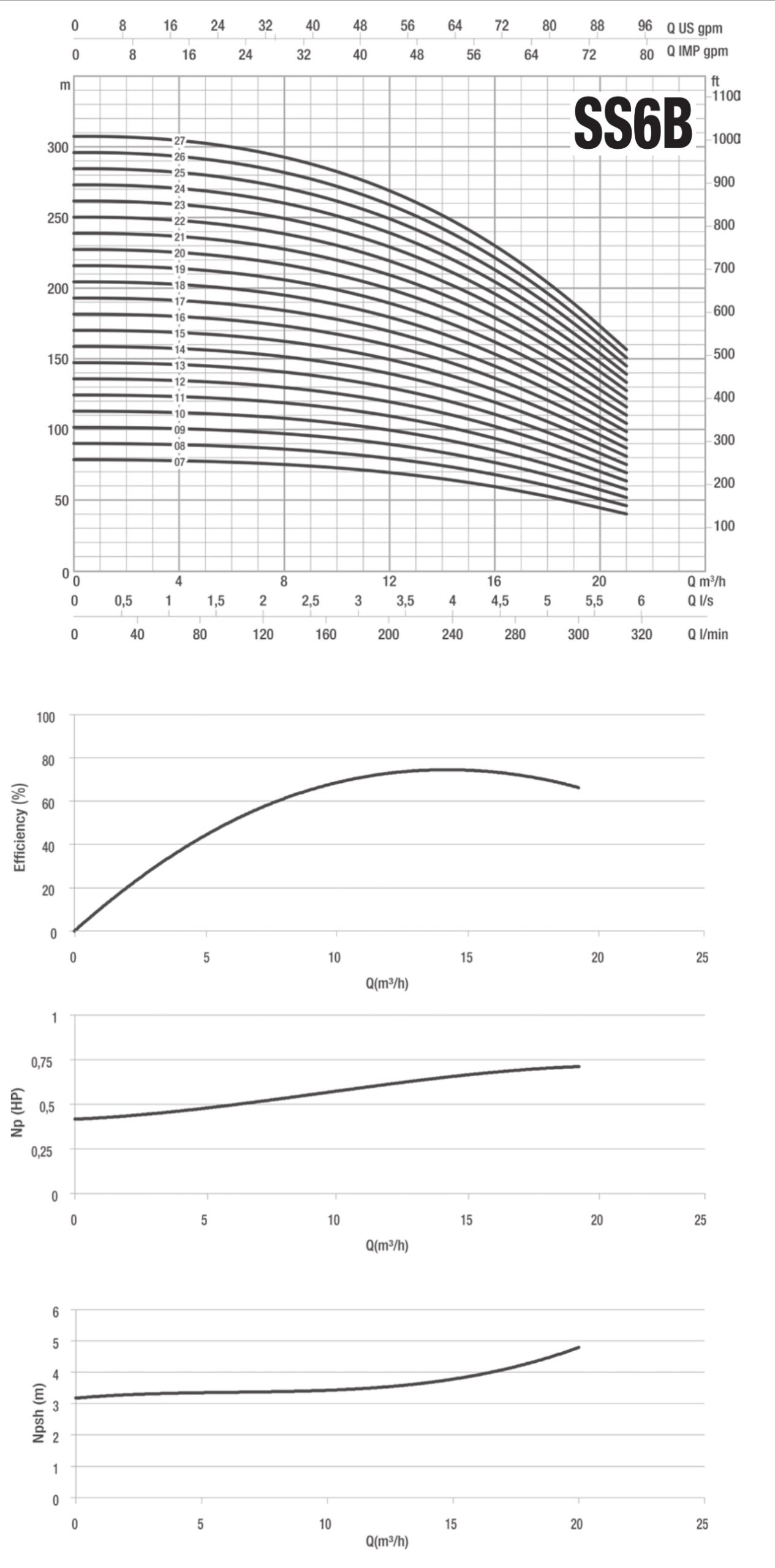

منحنیهای عملکردی پمپ‌ها

کارخانه‌های سازنده پمپ‌ها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنی‌های مختلفی را با انجام آزمایش‌های مشخصی به همراه درخواست مشتری ارائه می‌دهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهره‌برداری از آن‌ها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمده‌است، انجام شود.معمولاً منحنی‌های عملکرد پمپ‌ها را در یک دور خاص نمایش می‌دهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنی‌های عملکردی پمپ‌های گردشی و جابجایی مثبت معمولاً متداول نیست.

ویژگی ها

در پمپ های شناور داب سری SS کانال هایی برای عبور ذرات شن و ماسه محلول در آب تعبیه شده است که این ذرات توسط مایع پمپ شونده تخلیه می شوند.
پروانه ها جهت عملکرد بدون نویز پمپ بالانس شده اند و همچنین برای مونتاژ، تعمیر و نگهداری آسان تر، توسط مهره و واشر مخصوص روی شفت قفل شده اند.
شفت بر روی یاتاقان های لاستیکی گردش دارد که این یاتاقان ها توسط آب روانکاری می شوند.
پمپ ها مجهز به شیر یک طرفه داخلی جهت به حداقل رساندن تلفات اصطکاکی موضعی می باشند.
در قسمت ورودی پمپ از صافی استیل به منظور جلوگیری از ورود ذرات جامد با اندازه مشخص به پمپ استفاده شده است.

قطعات ساختاری

بدنه: استیل 304
پروانه: استیل 304
دیفیوزر: استیل 304
بیرینگ ها: لاستیکی
شفت پمپ: استنلس استیل مطابق با استاندارد AISI 420

مدل	قدرت		حداکثر ارتفاع (m)	حداکثر آبدهی (m³/h)	وزن (کیلوگرم)
مدل	kW	HP	حداکثر ارتفاع (m)	حداکثر آبدهی (m³/h)	وزن (کیلوگرم)
SS6A 01	0.55	0.75	9	17	5
SS6A 02	1.1	1.5	19	17	7
SS6A 03	1.5	2	28	17	8
SS6A 04	2.2	3	37	17	10
SS6A 05	2.2	3	47	17	11
SS6A 06	2.2	3	56	17	13
SS6A 07	3	4	65	17	14
SS6A 08	4	5.5	75	17	15
SS6A 9	4	5.5	84	17	17
SS6A 10	4	5.5	93	17	18
SS6A 11	4	5.5	103	17	20
SS6A 12	5.5	7.5	112	17	21
SS6A 13	5.5	7.5	121	17	23
SS6A 14	5.5	7.5	131	17	24
SS6A 15	5.5	7.5	140	17	26
SS6A 16	7.5	10.5	149	17	27
SS6A 17	7.5	10	159	17	28
SS6A 18	7.5	10	168	17	30
