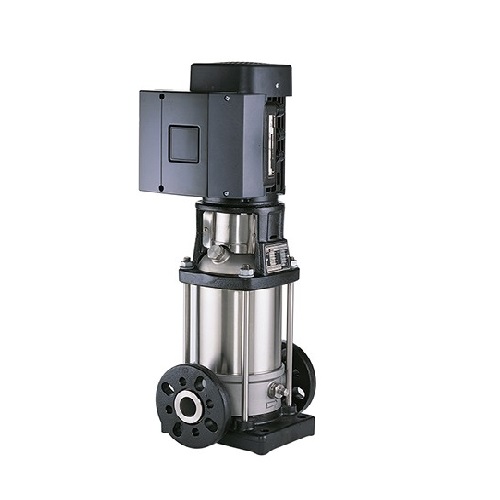

پمپ طبقاتی عمودی گراندفوس سری CR, CRI, CRN

پمپهای سری CR که به طور کامل در سیستمهای تقویت فشار مورد استفاده قرار میگیرند در 4 نوع جنس متفاوت چدن ریختهگری، دو نوع استیل ضدزنگ و تماماً تیتانیوم تولید میشود. این پمپها در دبیهای متنوع قادر به تولید حداقل 21 بار و حداکثر 50 بار (حدوداً) فشار بوده و به همراه شفت سیلهای متنوع و مواد الاستیکی قابل تولید می باشند.

مشخصات هیدرولیکی

دبی: 0.5 الی 200 مترمکعب بر ساعت
هد: 115 الی 330 متر
دمای سیال: از 40- الی 120+ درجه سانتی گراد
قطر ورودی خروجی: 1 الی 4 اینچ

مشخصات الکتروموتور

توان الکتروموتور: 0.37 الی 75 کیلووات (بصورت تک فاز و سه فاز)
کلاس عایق: F
کلاس حفاظت: IP55
نوع سیم پیچی: قفسه سنجابی

پمپ طبقاتی عمودی گراندفوس سری CR, CRI, CRN

پمپ های CR که به طور کامل در سیستم های تقویت فشار مورد استفاده قرار می¬گیرند در 4 نوع جنس متفاوت چدن ریخته گری، دو نوع استیل ضدزنگ و تماماً تیتانیوم تولید می شود. این پمپ ها در دبی های متنوع قادر به تولید حداقل 21 بار و حداکثر 50 بار (حدوداً) فشار بوده و به همراه شفت سیل های متنوع و مواد الاستیکی قابل تولید می باشند.قطعات پمپ حتی برای سیالات سخت و شرایط ویژه که سیالات آسیب رسان می باشند، بر اساس هدف و نیازهای خاص مشتری طراحی شده اند. به طور کلی تمامی قطعات هیدرولیک از Stainless steel 304 (فولاد ضدزنگ) ساخته شده اند که بنا به درخواست مشتری قابل ارتقا به Stainless steel 316 و همچنین تیتانیوم می باشند.

منحنیهای عملکردی پمپ‌ها

کارخانه‌های سازنده پمپ‌ها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنی‌های مختلفی را با انجام آزمایش‌های مشخصی به همراه درخواست مشتری ارائه می‌دهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهره‌برداری از آن‌ها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمده‌است، انجام شود.معمولاً منحنی‌های عملکرد پمپ‌ها را در یک دور خاص نمایش می‌دهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنی‌های عملکردی پمپ‌های گردشی و جابجایی مثبت معمولاً متداول نیست.

مدل پمپ	قطر رانش (in)	قدرت موتور (kw)	دبی M³/H	هد M	دورموتور (rpm)
CR 1-17	1	1.1	2	102	2789
CR 1-23	1	1.1	2.3	134	2789
CR 1-25	1	1.5	2.3	149	2767
CR 1-30	1	1.5	2.3	177	2767
CR 1-36	1	2.2	2.3	215	2730
CR 1-17	1	1.1	2.3	102	2789
CR 1-23	1	1.1	2.	134	2789
CR 125	1	1.5	2.3	149	2767
CR 1-30	1	1.5	2.3	177	2767
CR 1-36	1	2.2	2.3	215	2730
CR 3-10	1	0.75	4.2	60	2864
CR 3-12	1	1.1	4.2	73	2853
CR 3-15	1	1.1	4.2	90	2853
CR 3-19	1	1.5	4.2	91.8	2896
CR 3-21	1	2.2	4.2	115	899
CR 3-23	1	2.2	4.2	136	2899
CR 3-25	1	2.2	4.2	154	2899
CR 3-27	1	2.2	4.2	131	2899
CR 3-29	1	2.2	4.2	166	2899
CR 3-36	1	2.2	4.2	221	2902
CR 5-10	1	1.5	8	62	2896
CR 5-13	1	2.2	8	76	2730
CR 5-13	1	2.2	8	76	2730
مدل پمپ	قطر رانش (in)	قدرت موتور (kw)	دبی M³/H	هد M	دورموتور (rpm)
CR 5-15	“¼1	2.2	8	94	2899
CR 5-20	“¼1	3	8	127	2902
CR 5-22	“¼1	4	8	140	2917
CR 5-24	“¼1	4	8	152	2917
CR 5-26	“¼1	4	8	165	2917
CR 5-29	“¼1	4	8	183	2917
CR 5-36	“¼1				2917
CR 10-10	“¼1	4	12.5	100	2917
CR 10-10	“¼1	4	12.5	100	2917
CR 10-12	“¼1	4	12.5	122	2917
CR 10-14	“¼1	5.5	12.5	144	2917
CR 10-16	“¼1	5.5	12.5	163	2919
CR 10-18	“¼1	7.5	12.5	185	2919
CR 10-20	“¼1	7.5	12.5	205	2919
CR 10-22	“¼1	7.5	12.5	224	2919
CRI 10-22	“¼1	7.5	10	181	2919
CRN 10-22	“¼1	7.5	10	94	2919
CR 15-7	“2	5.5	23	108	2919
CR 15-8	“2	7.5	23	121	2919
CR 15-9	“2	7.5	23	137	2919
CR 15-10	“2	11	23	163	2924
CR 15-12	“2	11	23	190	2924
CR 15-14	“2	11	23	231	2924
مدل پمپ	قطر رانش (in)	قدرت موتور (kw)	دبی M³/H	هد M	دورموتور (rpm)
CR 15-17	“2	15	23	231	2923
CR 15-12	“2	11	23	163	2924
CR 15-14	“2	11	23	190	2924
CR 15-17	“2	15	23	231	2935
CRN 15-17	“½1	15	23	231	2923
CR 20-5	“½1	5.5	28	70	2919
CR 20-7	“½1	5.5	28	99	2919
CR 20-8	“½1	11	28	115	2924
CR 20-10	“½1	11	28	144	2919
CR 20-12	“½1	15	28	173	2923
CR 20-14	“½1	15	28	201	2924
CR 20-17	“½1	18.5	28	242	2924
CRI 20-14	“½1	15	28	201	2923
CRI 20-17	“½1	18.5	28	242	2923
مدل پمپ	قطر رانش (in)	قدرت موتور (kw)	دبی M³/H	هد M	دورموتور (rpm)
CR 32-4	2	7.5	39	75	2924
CR 32-6	2	11	39	114	2924
CR 32-8	2	15	39	152	2923
CR 32-10	2	18.5	39	189	2934
CR 32-12	2	22	39	228	2947
CR 32-14	2	30	39	266	2951
CR 32-14	2	30	39	65	2951
CR 45-4	2	15	55	150	2960
CR 45-6	2	22	55	201	2960
CR 45-8	2	30	55	305	2960
CR 45-10	2	45	55	253	2960
CRN 45-10	2	45	55	201	2957
CRN 45-12	2	75	55	305	2957
CRN 45-13-2	2	75	83	317	2957
مدل پمپ	قطر رانش (in)	قدرت موتور (kw)	دبی M³/H	هد M	دورموتور (rpm)
CR 64-3	2	18.5	83	83	2965
CR 64-7	2	18.5	83	198	2960
CR 64-7-1	2	45	83	188	2960
CRN 64-8-1	2	37	83	223	2965
CRN 64-8-1	2	45	64	223	2960
CR 90-6	2	45	110	170	2960
CRN 90-6	2	45	110	170	2960
CR 120-7	2	75	120	163	2975
CR 150-6	2	75	150	134	2975
