مشخصات هیدرولیکی
دبی: از 0.9 الی 7.2 متر مکعب بر ساعت
هد: حداکثر ارتفاع 86 متر
کیفیت مورد نیاز سیال: تمیز، عاری از مواد جامد و مواد ساینده، غیر خورنده
حداکثر ماسه مجاز معلق در آب: 50 گرم در متر مکعب
محدودۀ دمای سیال: از 0 درجه الی 40+ درجۀ سانتیگراد.
حداکثر غوطه وری: 20 متر
قطر دهانه خروجی: 1/4``1 اینچ
شرایط نصب: نصب ثابت و یا متحرک بصورت عمودی و یا افقی.
حداکثر قطر پمپ: 138 میلیمتر
هد: حداکثر ارتفاع 86 متر
کیفیت مورد نیاز سیال: تمیز، عاری از مواد جامد و مواد ساینده، غیر خورنده
حداکثر ماسه مجاز معلق در آب: 50 گرم در متر مکعب
محدودۀ دمای سیال: از 0 درجه الی 40+ درجۀ سانتیگراد.
حداکثر غوطه وری: 20 متر
قطر دهانه خروجی: 1/4``1 اینچ
شرایط نصب: نصب ثابت و یا متحرک بصورت عمودی و یا افقی.
حداکثر قطر پمپ: 138 میلیمتر
مشخصات الکتریکی
الکتروموتور آسنکرون قوطه ور شده در آب دو پل خنک شونده با سیال از جنس استنلیس استیل. استاتور محصور شده با استیل AISI 304L
کلاس حفاظت موتور: IP 68
کلاس عایق: F
کلاس حفاظت موتور: IP 68
کلاس عایق: F

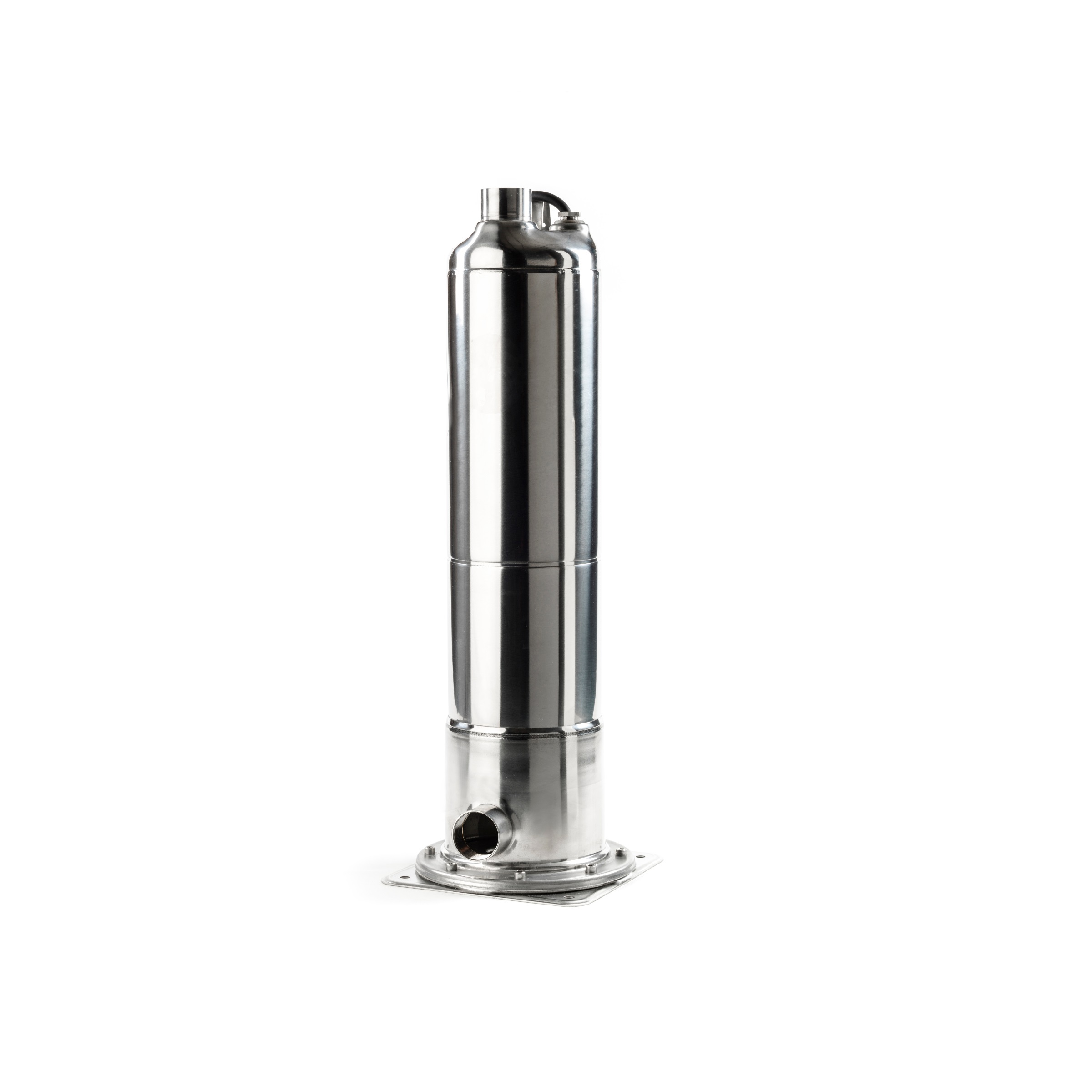

پمپ کفکش شناور مستغرق طبقاتی داب سری DAB PULSAR DRY
الکتروپمپ های چند مرحله ای شناور با قابلیت پمپاژ آب زلال و شفاف از چاه ها و مخازن
قادر به توزیع آب تحت فشار به سیستم های تاسیساتی ساختمانی و صنعتی و همچنین آبپاش های کشاورزی و باغبانی
از ویژگی های پمپ صدای بسیار کم و قدرت مکش بالا به ویژه استفاده در مخازن می باشد.
قادر به توزیع آب تحت فشار به سیستم های تاسیساتی ساختمانی و صنعتی و همچنین آبپاش های کشاورزی و باغبانی
از ویژگی های پمپ صدای بسیار کم و قدرت مکش بالا به ویژه استفاده در مخازن می باشد.
قطعات ساختاری
پمپ توسط سیال خنک کاری می شود. پروانه، دیفیوزر، صافی و مخزن روغن از جنس مواد ترموپلاستیک مقاوم در برابر سایش می باشد. بوش بیرونی و محافظ استاتور قسمت فوقانی با قطعه اتصال دهنده و رینگ آبندی از جنس استنلیس استیل AISI 304 است.
یاتاقان بالا و پایین محافظت شده با برنج فشرده همگن شده است.
شافت روتور از جنس استنلیس استیل AISI 304 و الاستمور NBR
روتور مجهز به بلبرینگ های قوی کاسه نمد دار برای دستیابی به حداقل صدای موتور و عمر طولانی.
پیچ ها از جنس استنلیس استیل می باشند.
دو سیل مکانیکی از جنس کربن/سرامیک و در قسمت کناری پمپ کاربید/سیلیکون
سیستم سیل مکانیکی آبندی خوب پمپ را حتی در صورت خشک کارکردن پمپ به مدت کوتاه تضمین می کند.
یاتاقان بالا و پایین محافظت شده با برنج فشرده همگن شده است.
شافت روتور از جنس استنلیس استیل AISI 304 و الاستمور NBR
روتور مجهز به بلبرینگ های قوی کاسه نمد دار برای دستیابی به حداقل صدای موتور و عمر طولانی.
پیچ ها از جنس استنلیس استیل می باشند.
دو سیل مکانیکی از جنس کربن/سرامیک و در قسمت کناری پمپ کاربید/سیلیکون
سیستم سیل مکانیکی آبندی خوب پمپ را حتی در صورت خشک کارکردن پمپ به مدت کوتاه تضمین می کند.

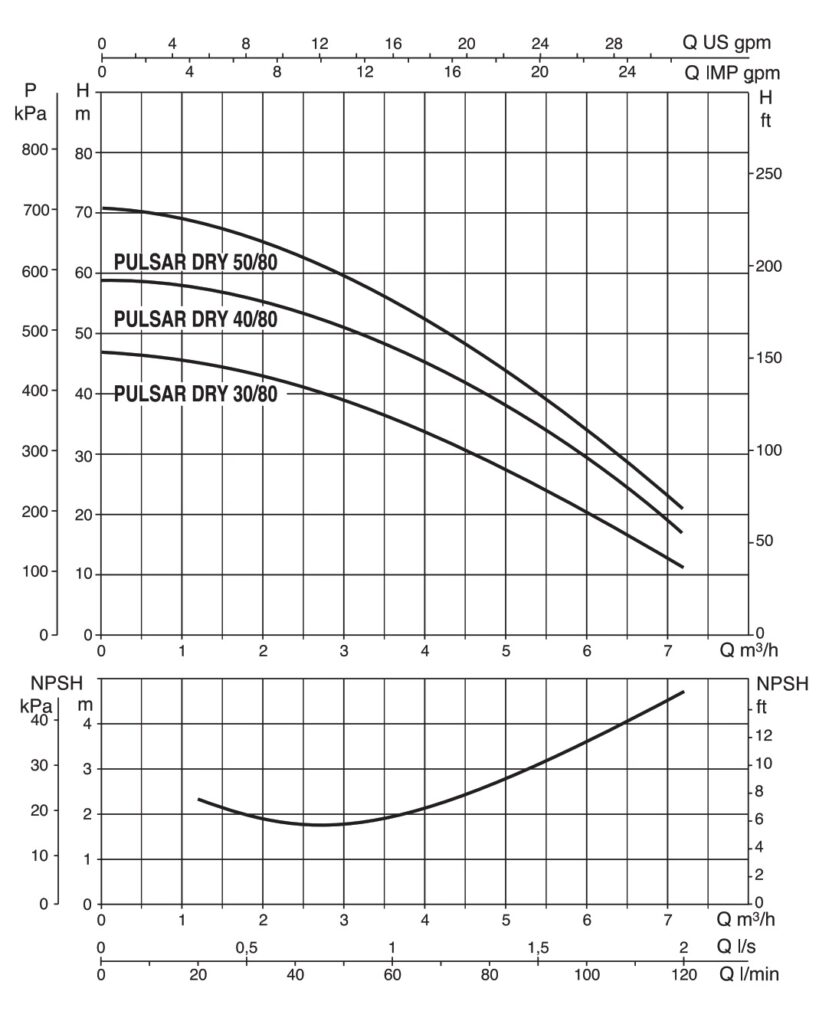

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
|

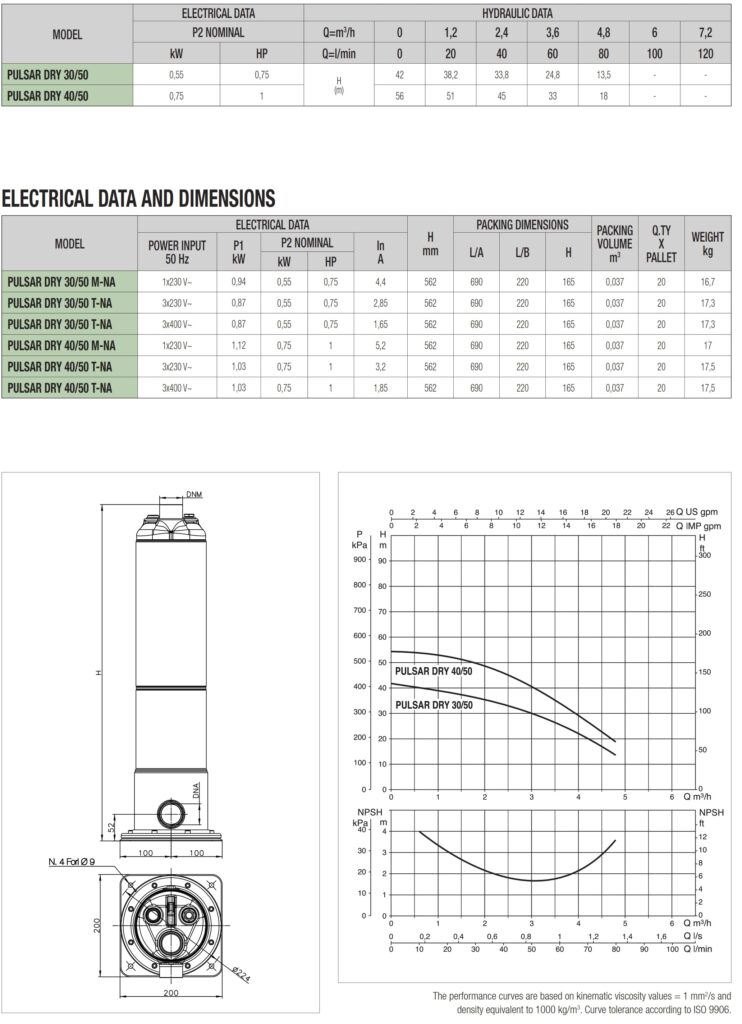

مدل |
مشخصات الکتریکی |
PACKING DIMENSIONS |
(PACKING VOLUME (m3 |
وزن (کیلوگرم) |
|||||||
|
POWER INPUT 50 Hz |
(P1 (kW |
P2 NOMINAL |
In A |
||||||||
|
kW |
HP |
||||||||||
|
L/A |
L/B |
H |
|||||||||
|
PULSAR DRY 30/50 M-NA |
1×230 V~ |
0.94 |
0.55 |
0.75 |
4.4 |
690 |
220 |
165 |
0.037 |
16.7 |
|
|
PULSAR DRY 30/50 T-NA |
3x230 V~ |
0.87 |
0.55 |
0.75 |
2.85 |
690 |
220 |
165 |
0.037 |
17.3 |
|
|
PULSAR DRY 30/50 T-NA |
3x400 V~ |
0.87 |
0.55 |
0.75 |
1.65 |
690 |
220 |
165 |
0.037 |
17.3 |
|
|
PULSAR DRY 40/50 M-NA |
1x230 V~ |
1.12 |
0.75 |
1 |
5.2 |
690 |
220 |
165 |
0.037 |
17 |
|
|
PULSAR DRY 40/50 T-NA |
3x230 V~ |
1.03 |
0.75 |
1 |
3.2 |
690 |
220 |
165 |
0.037 |
17.5 |
|
|
PULSAR DRY 40/50 T-NA |
3x400 V~ |
1.03 |
0.75 |
1 |
1.85 |
690 |
220 |
165 |
0.037 |
17.5 |
|
|
مدل |
قدرت |
حداکثر ارتفاع (متر) |
حداکثر آبدهی (متر مکعب بر ساعت) |
|
|
kW |
HP |
|||
|
PULSAR DRY 30/50 |
0.55 |
0.75 |
42 |
4.8 |
|
PULSAR DRY 40/50 |
0.75 |
1 |
56 |
4.8 |
