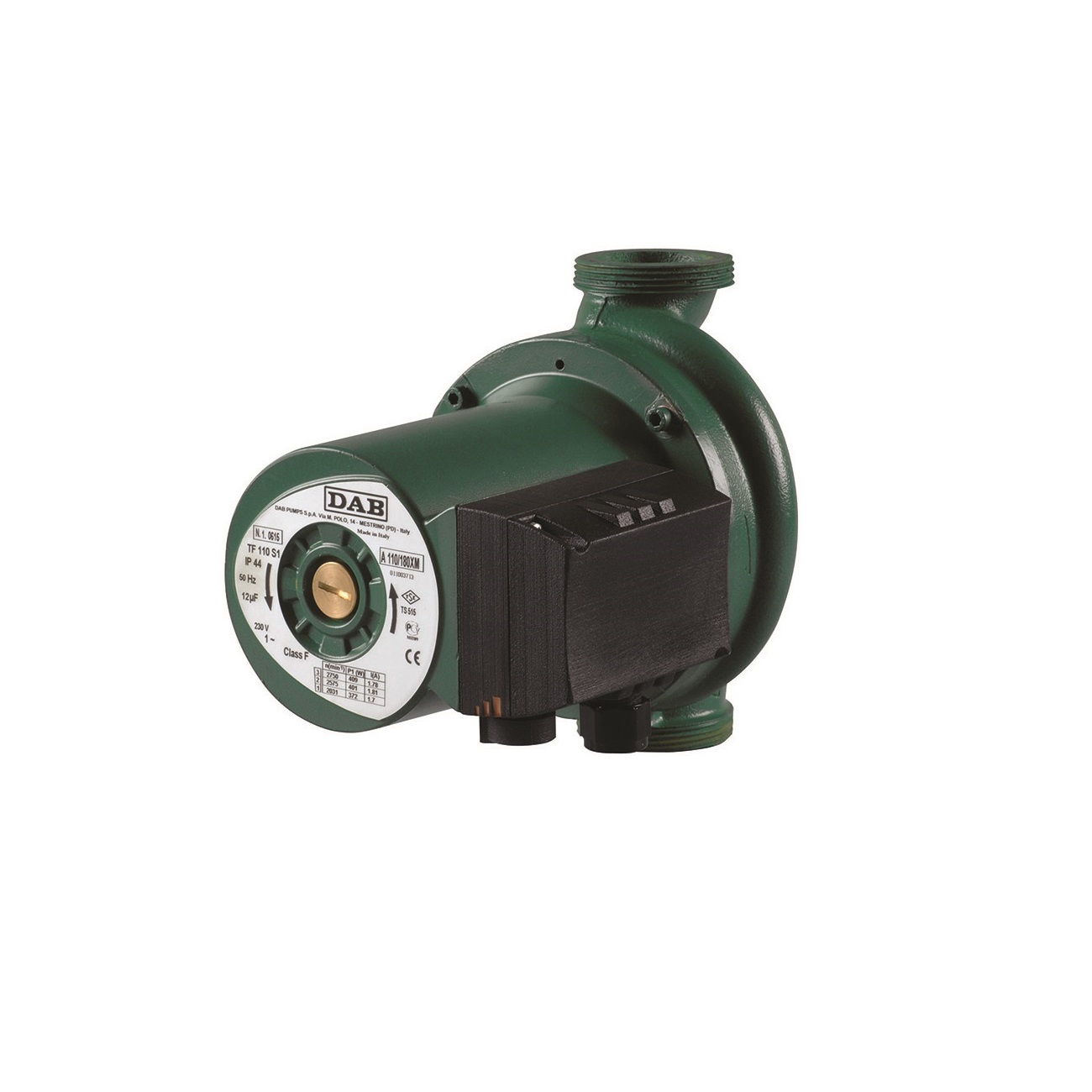

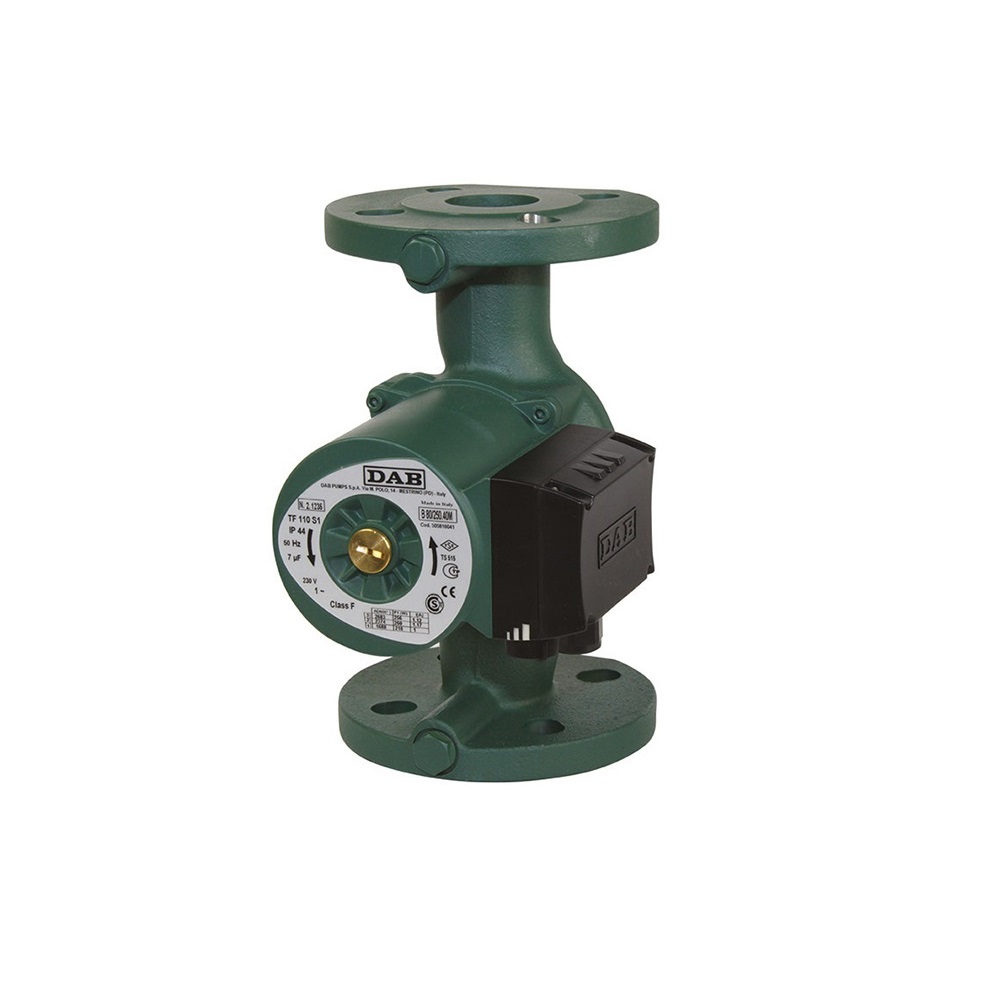

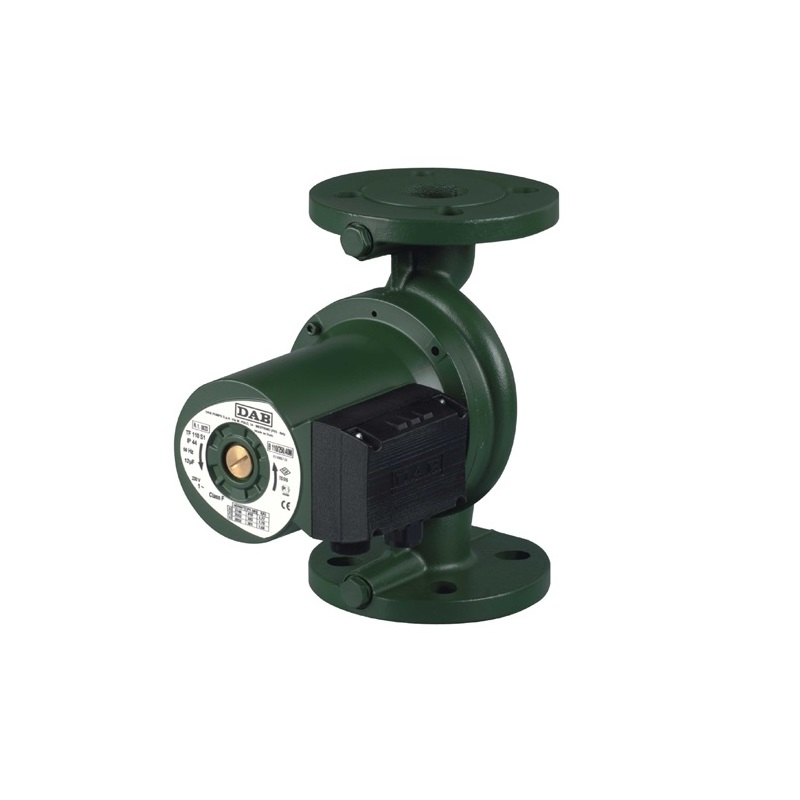

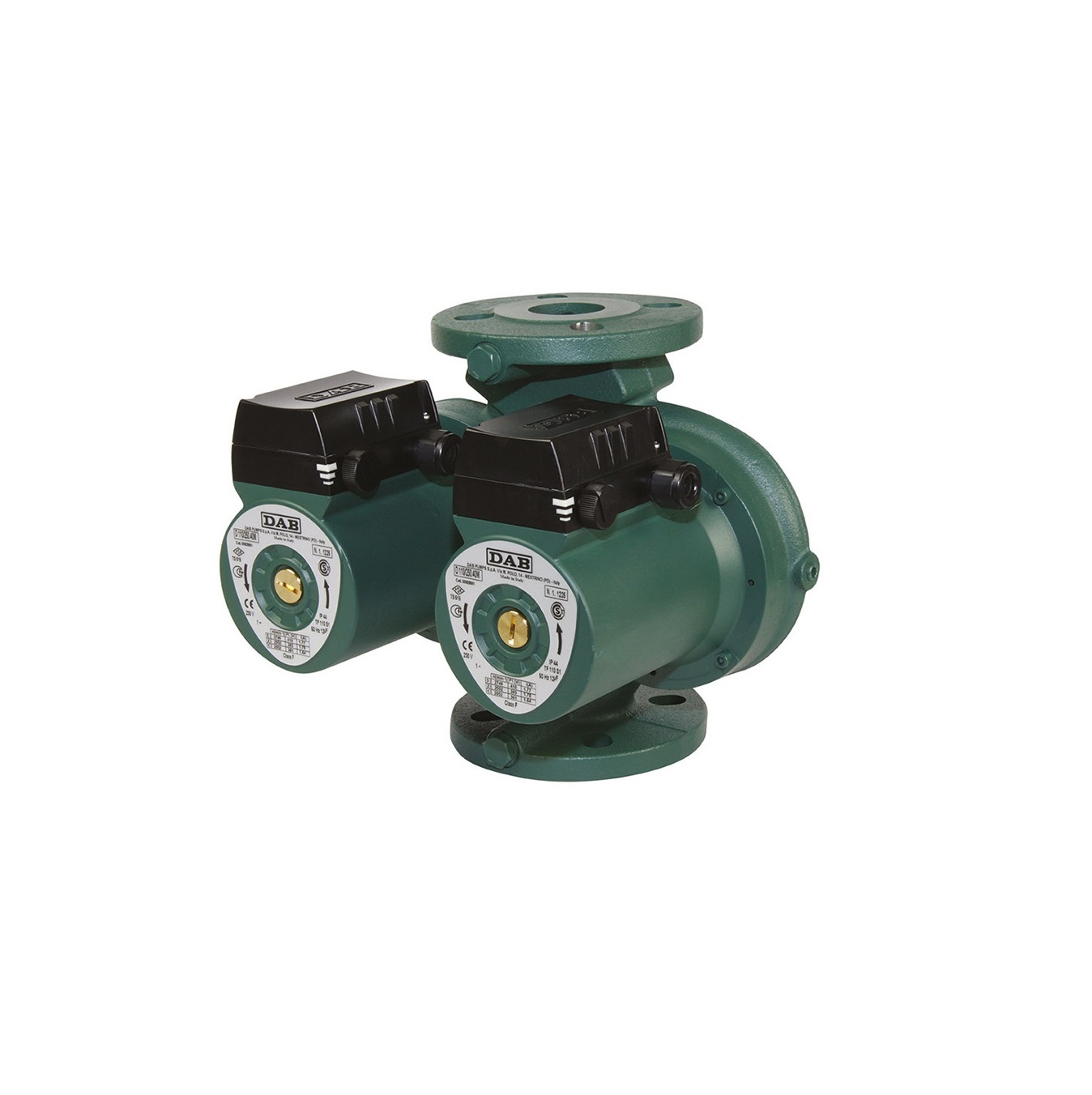

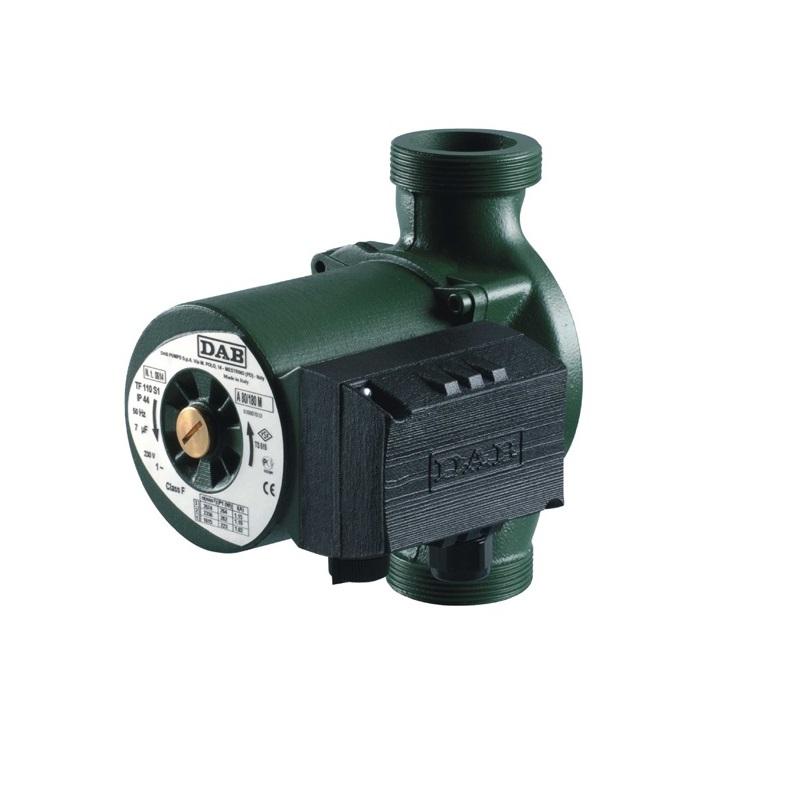

پمپ سیرکولاتور خطی داب سری A-B-D

پمپ های سیرکولاتور داب سری A-B-D از نوع دو و سه سرعته آب خنک با تنظیم دستی می باشند که می بایست در وضعیتی که شفت الکتروموتور در راستای افق قرار گرفته، نصب شوند.

توضیحات
نظرات (0)
Shipping & Delivery
محصولات بیشتر

توضیحات

مشخصات هیدرولیکی

دبی: از 1 تا 12 متر مکعب بر ساعت
هد: حداکثر تا 11 متر
محدوده دمای مایع: از 10- تا 110+ درجه سانتی گراد
حداکثر فشار کاری: 10 بار (1000 کیلوپاسکال)
حداقل فشار در دهانه مکش پمپ: مراجعه به جداول اطلاعات اختصاصی هر پمپ
سایز لوله: ½ 1 - 1 اینچ
نوع پورت ورودی و خروجی:
سری A رزوه ای
سری B و D فلنج

مشخصات الکتروموتور

توان: از 129 تا 410 وات
کلاس حفاظتی الکتروموتور: IP44
کلاس عایق بندی: F
دور الکتروموتور: دو یا سه سرعته با تنظیم دستی تا 2900 دور در دقیقه
برق ورودی استاندارد
تک فاز230 ولت 50 هرتز
سه فاز400 ولت 50 هرتز

پمپ سیرکولاتور خطی داب سری A-B-D

پمپ های سیرکولاتور داب سری A-B-D از نوع دو و سه سرعته آب خنک با تنظیم دستی می باشند که می بایست در وضعیتی که شفت الکتروموتور در راستای افق قرار گرفته، نصب شوند. توصیه می شود برای استفاده از این پمپ های داب در سیستم گرمایش موتورخانه، پمپ در مسیر برگشت آب گرم و در سطحی بالاتر از حداکثر سطح دیگ نصب شود. برای دستیابی به بیشترین راندمان پمپ، حدالامکان پورت مکش در نزدیک ترین نقطه به منبع انبساط قرار داشته باشد و جهت جلوگیری از نوسان سیال و ارتعاش سیستم لوله کشی از نصب هر گونه زانویی، خمیدگی و انشعاب در این مسیر اجتناب شود.

ویژگی ها

کارکرد آرام و بدون نویز
مصرف انرژی بسیار پایین الکتروپمپ
خنک کاری و روانکاری الکتروموتور توسط مایع پمپ شونده
قابلیت تنظیم دستی دور الکتروموتور در دو و سه سرعت توسط شاسی تعبیه شده روی جعبه برق
الکتروموتور های تک فاز دارای محافظ حرارتی داخلی می باشند و نیاز به استفاده از محافظ حرارتی جداگانه ندارند.

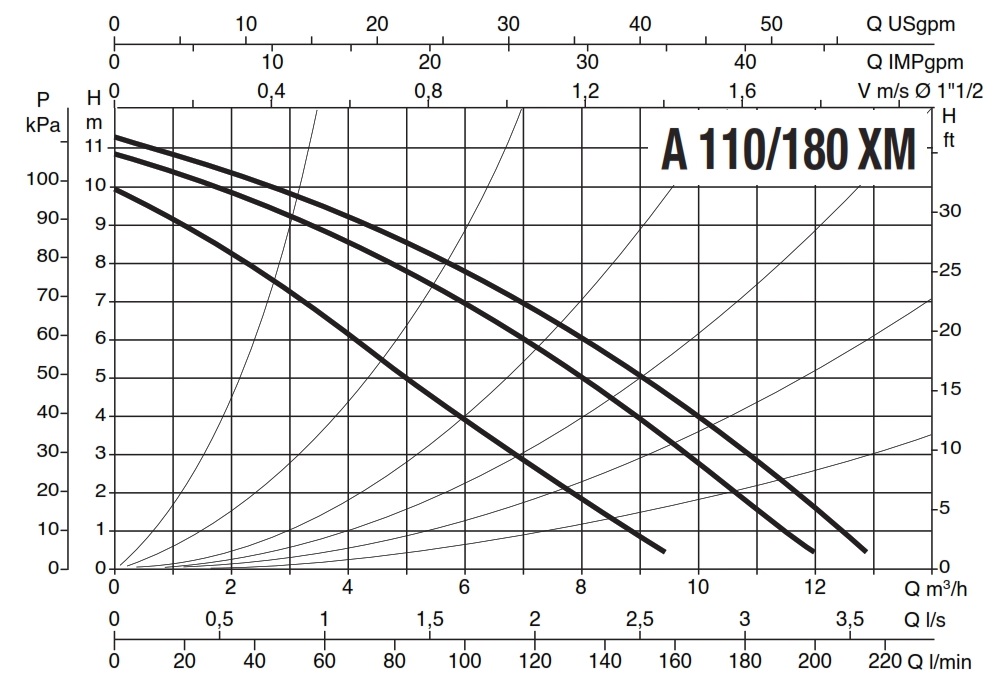

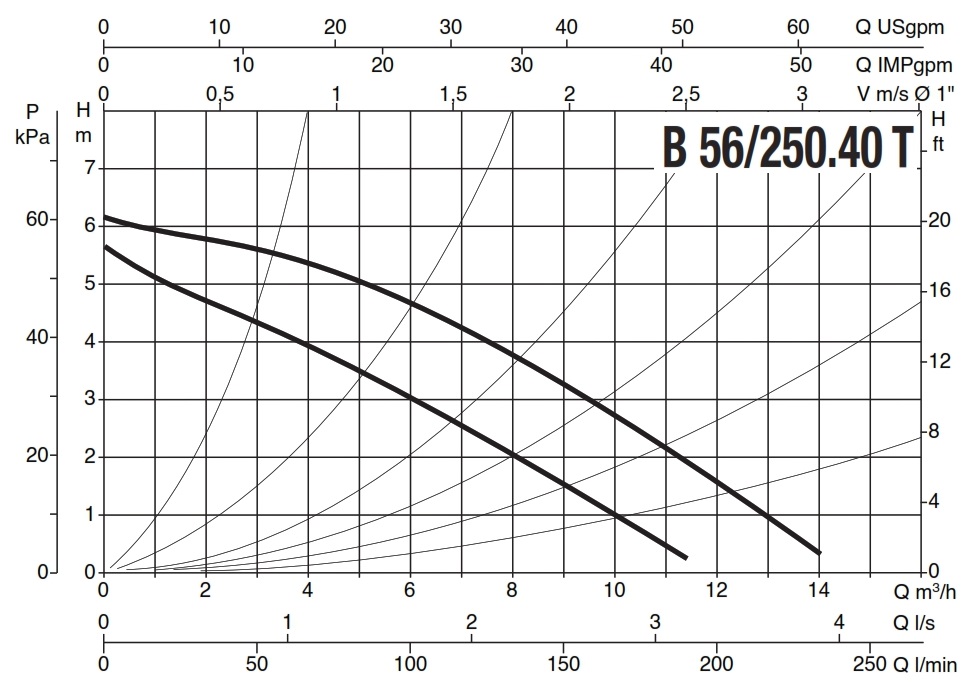

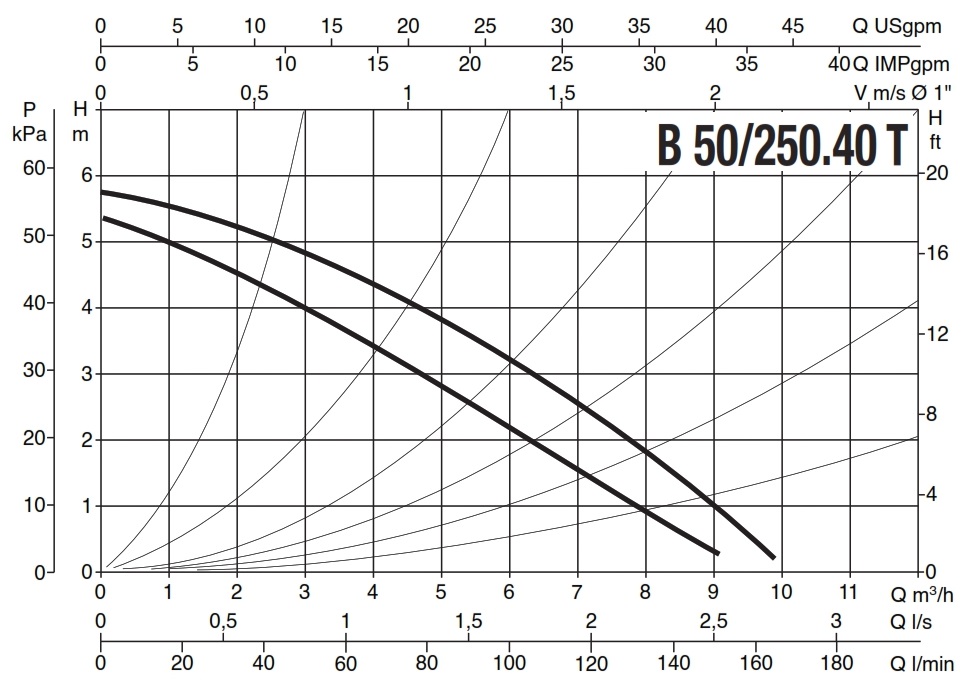

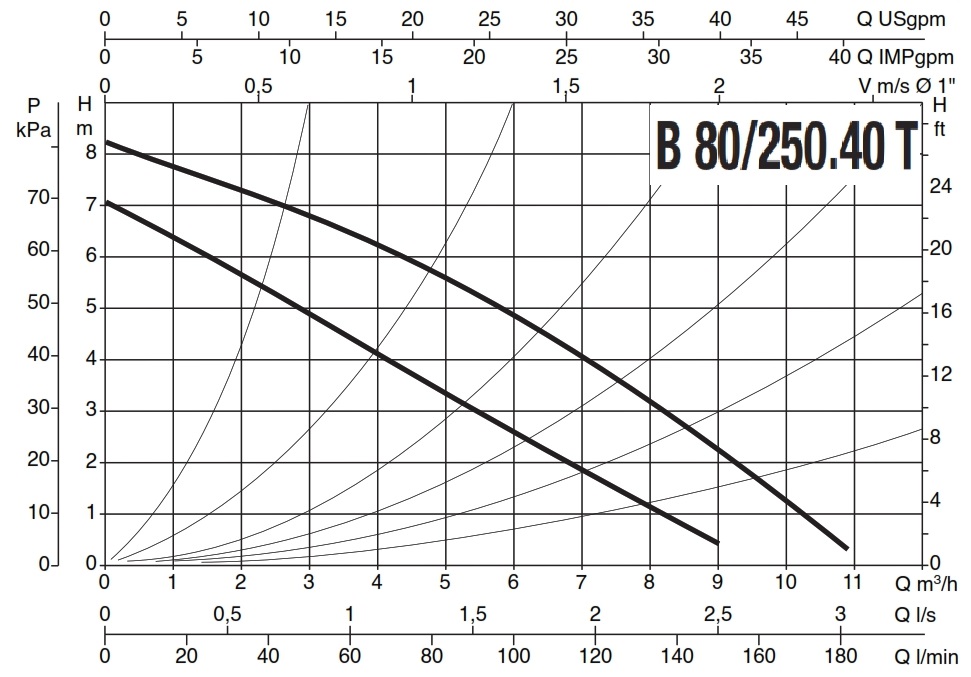

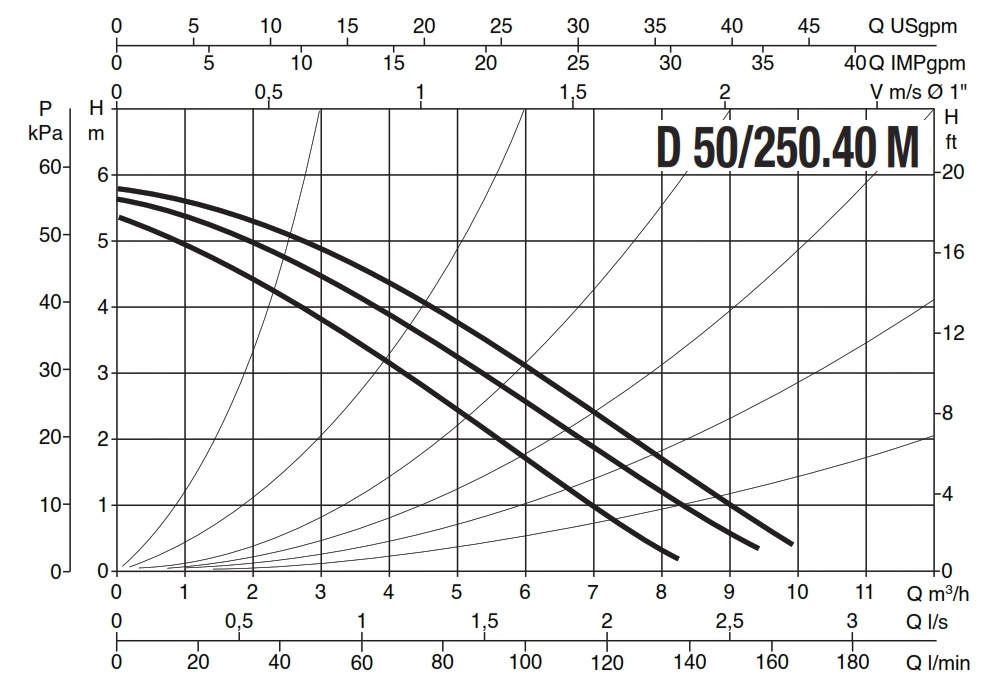

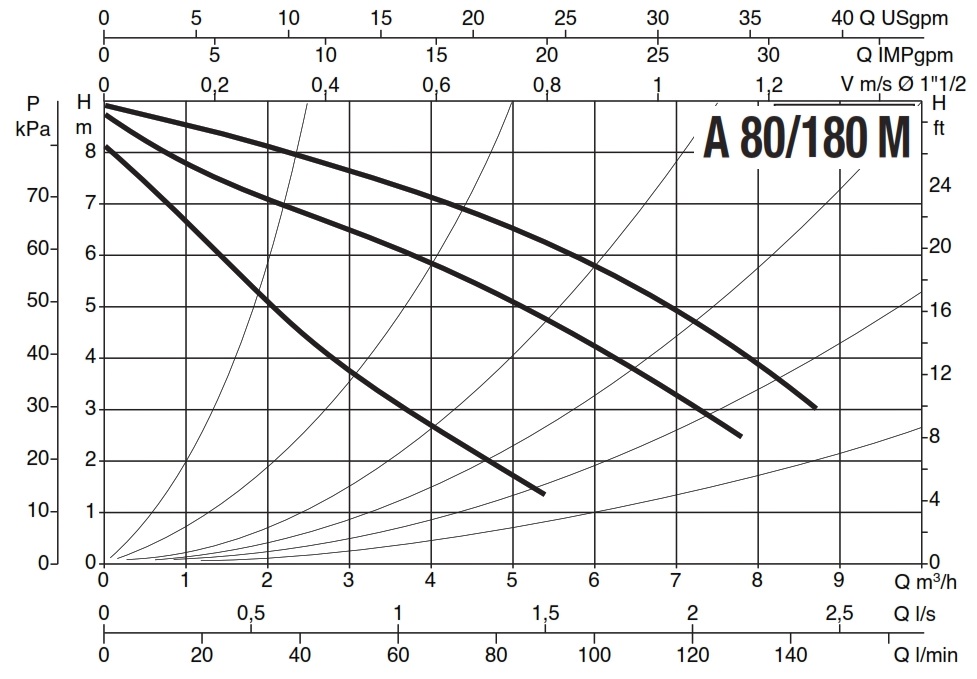

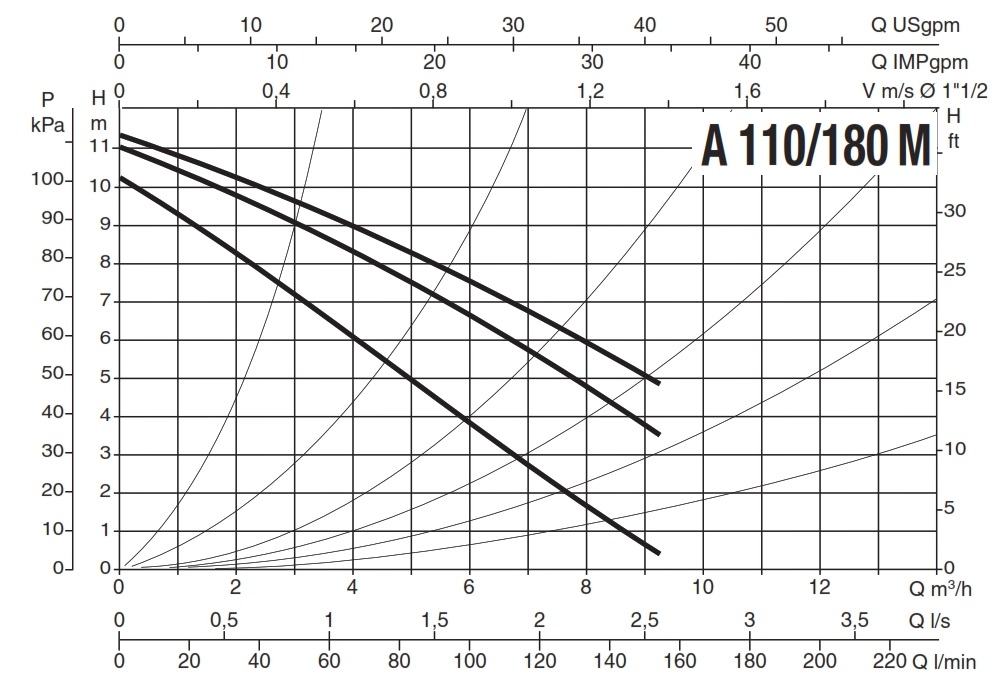

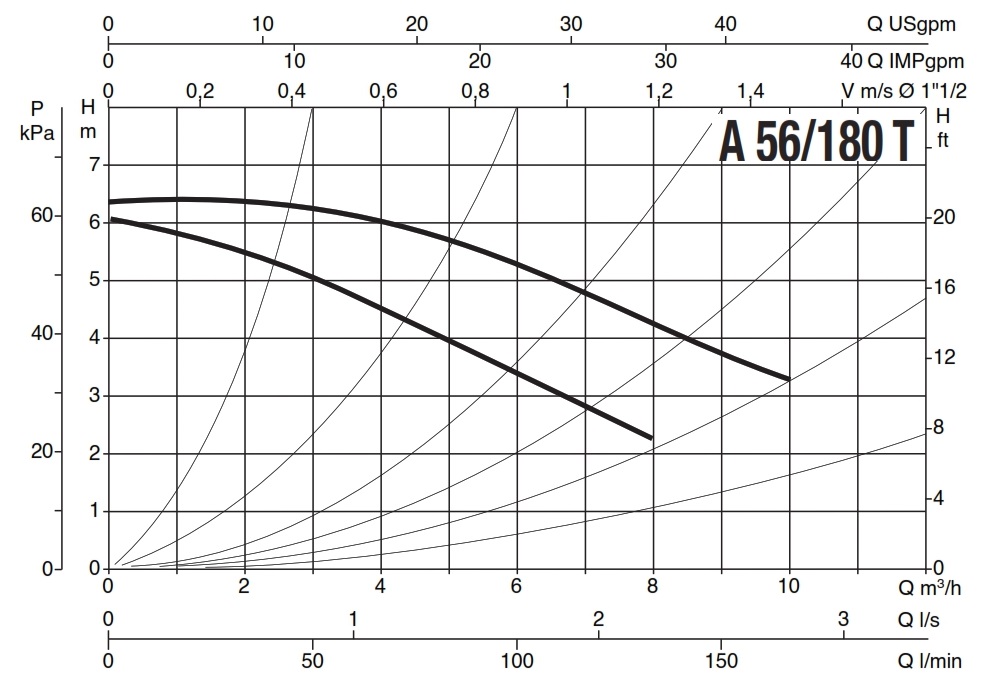

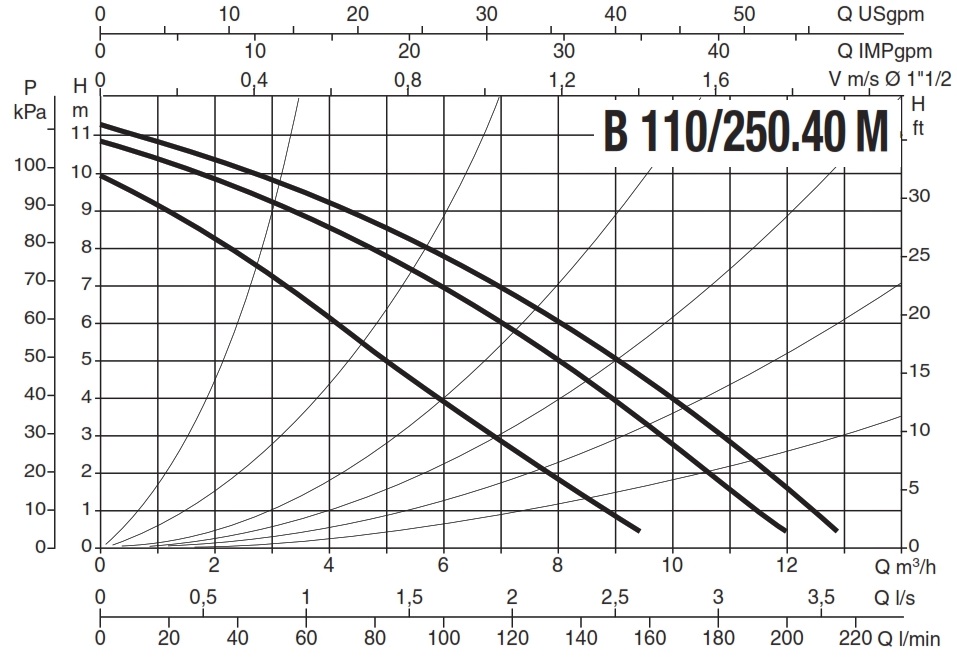

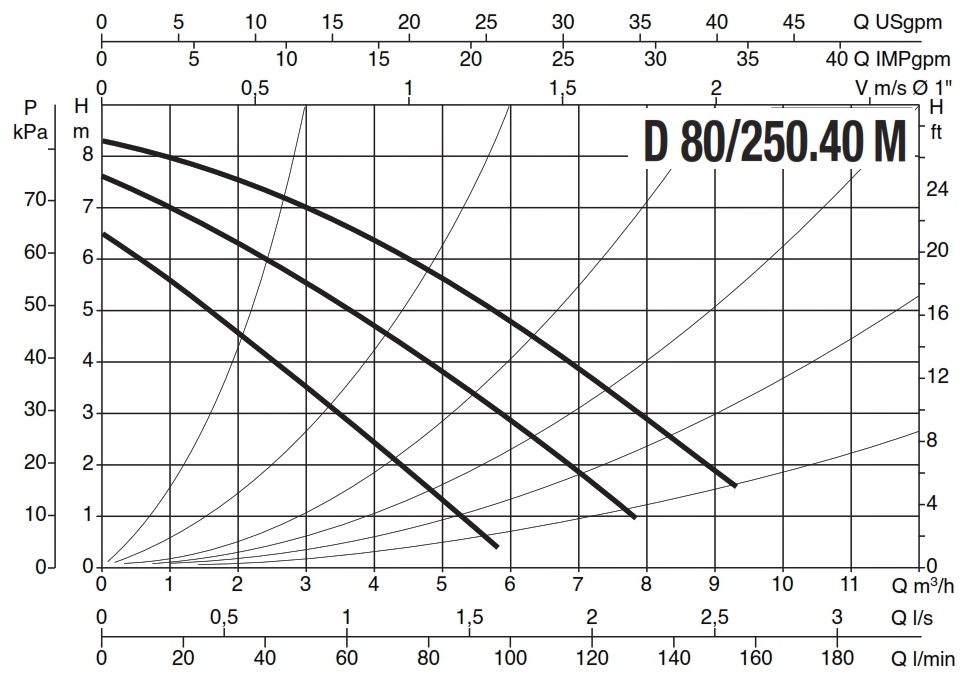

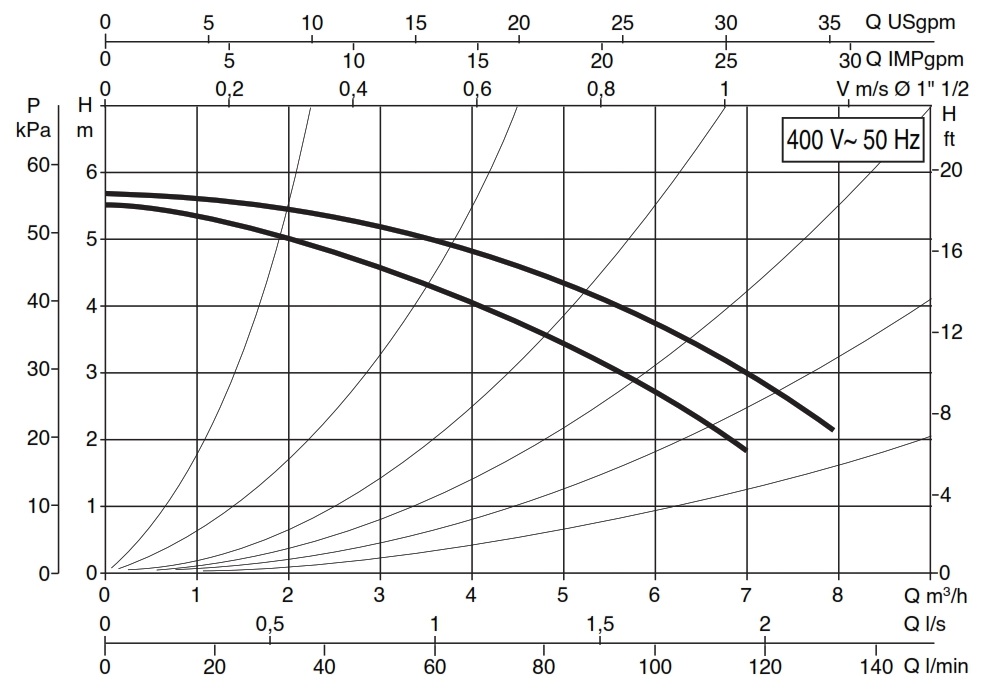

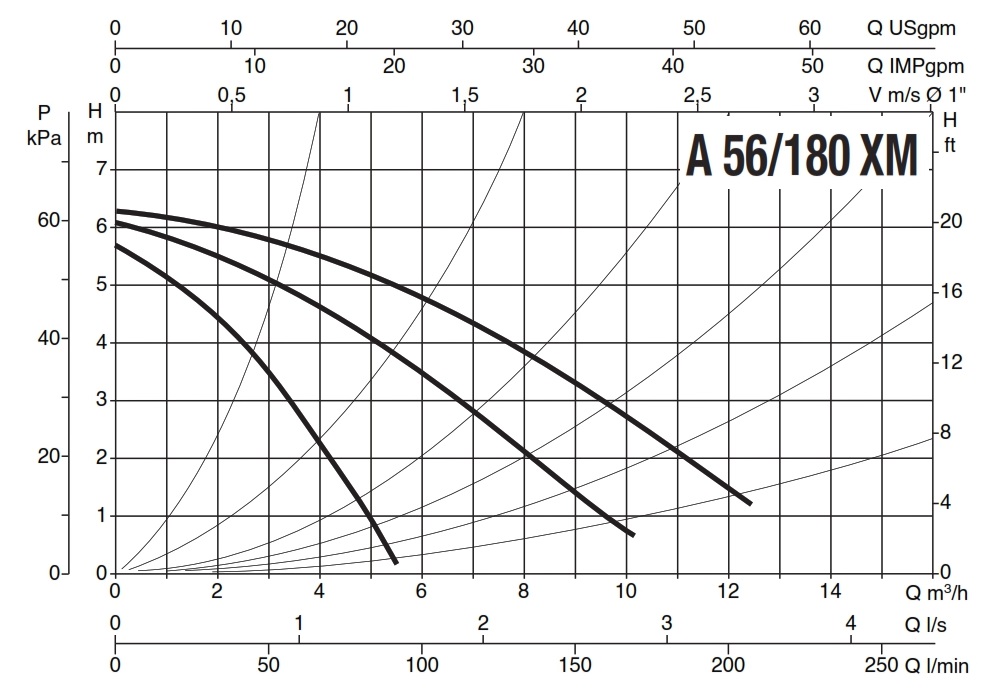

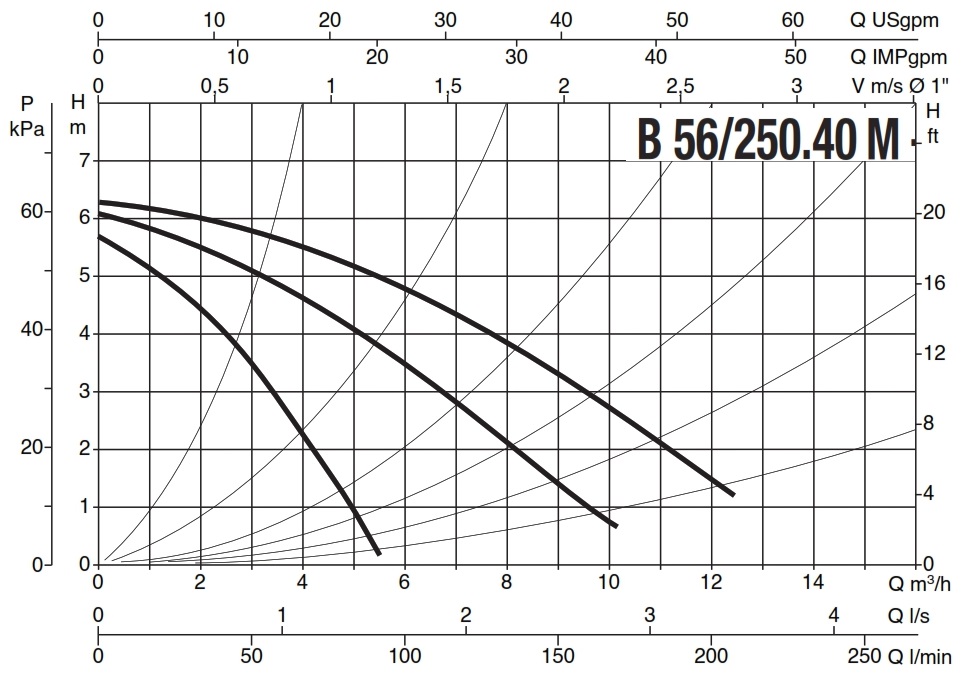

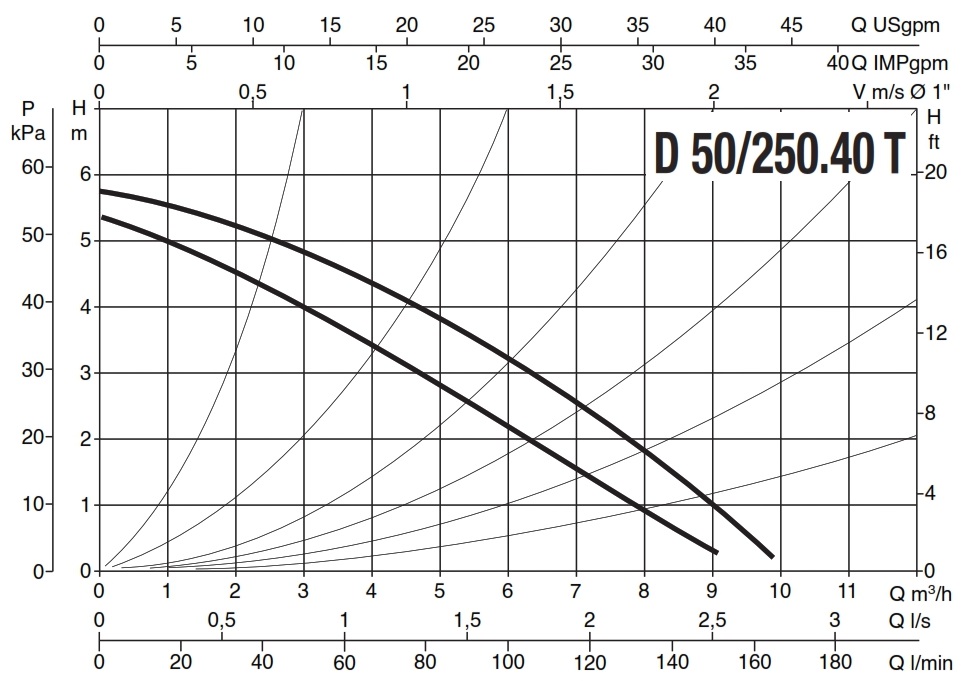

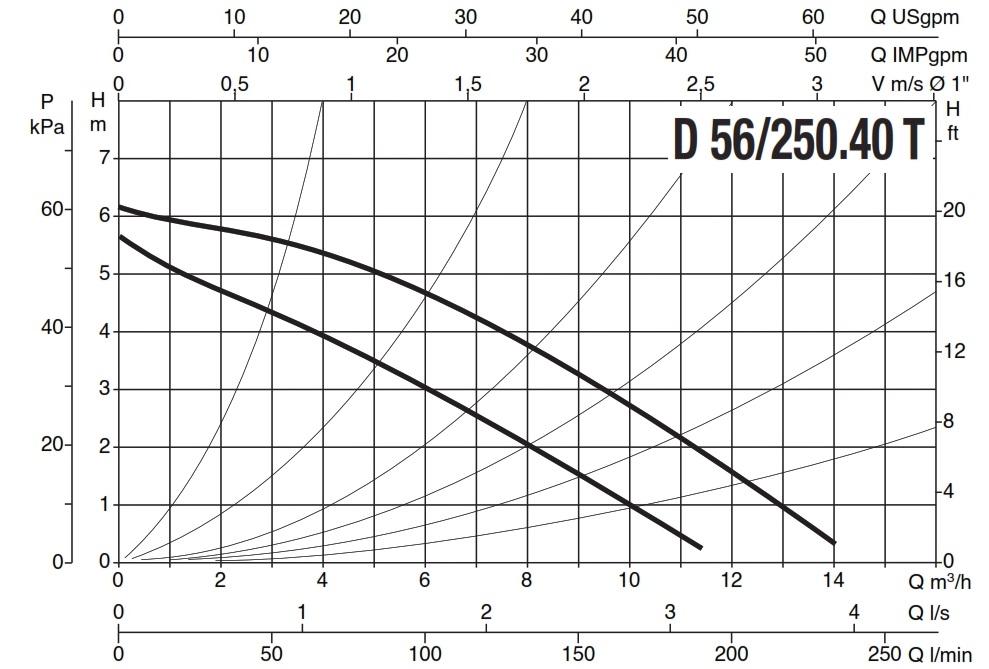

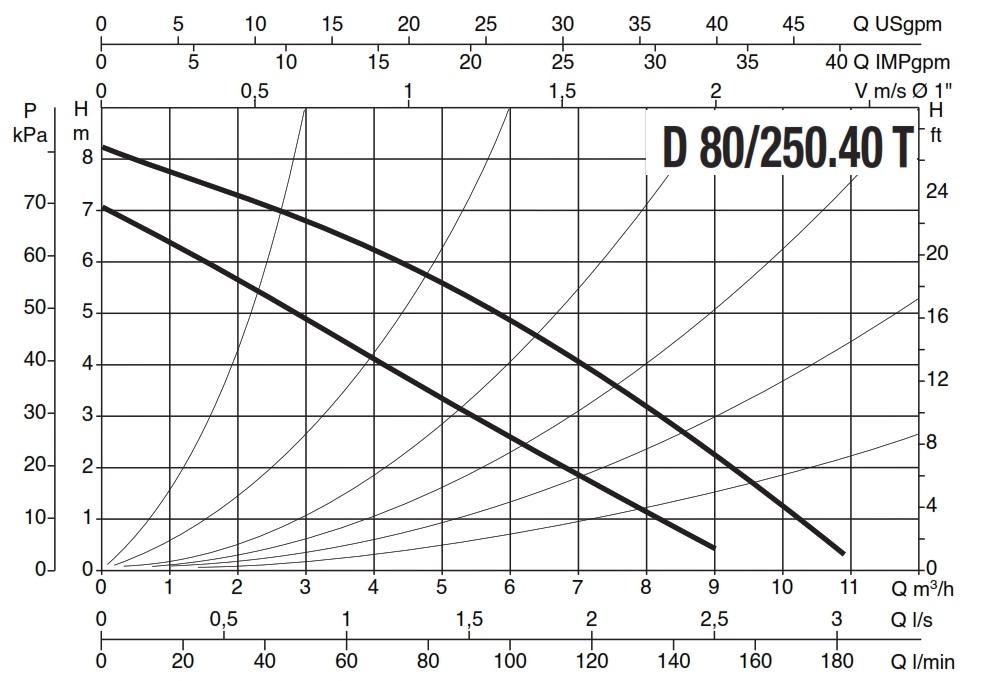

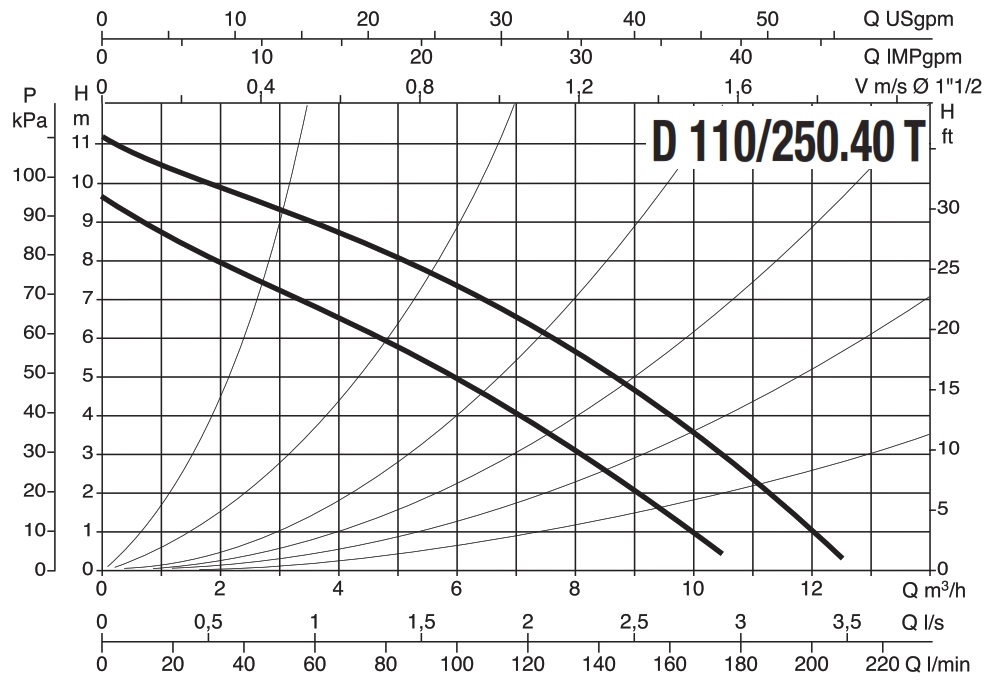

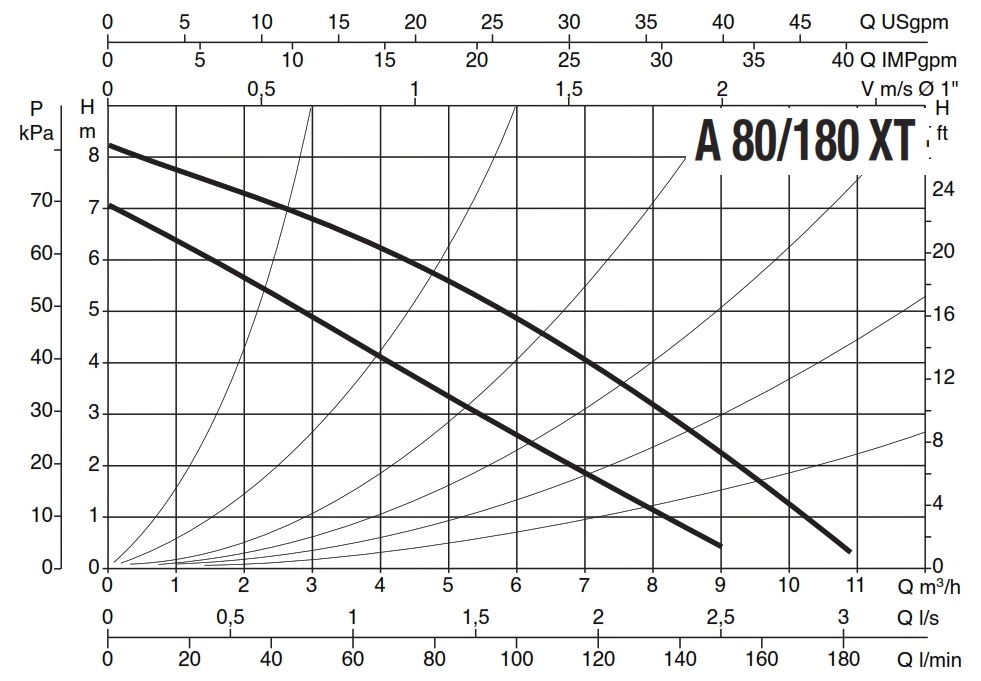

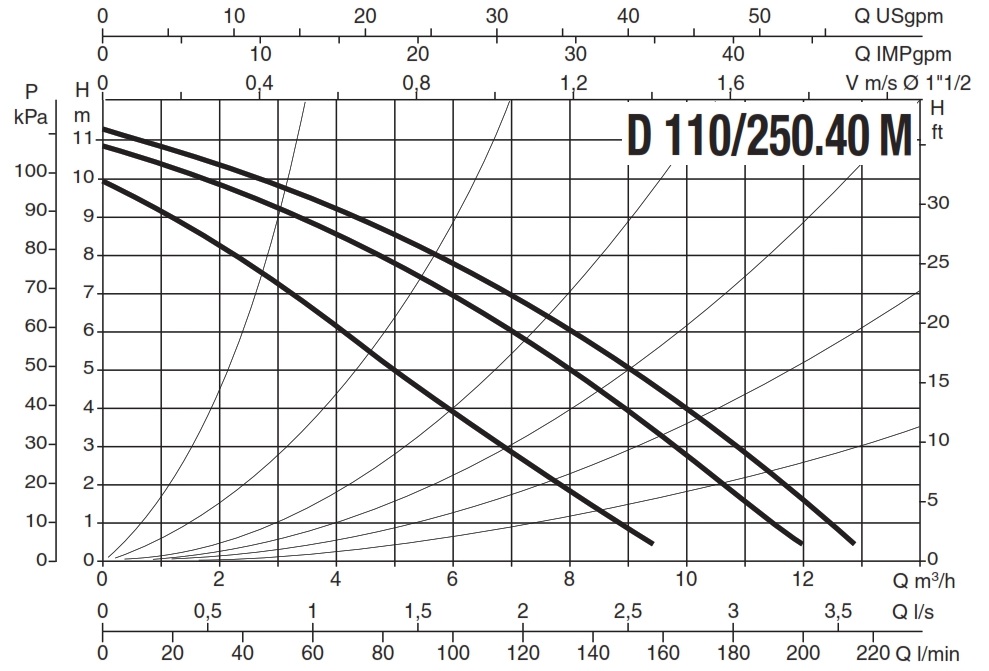

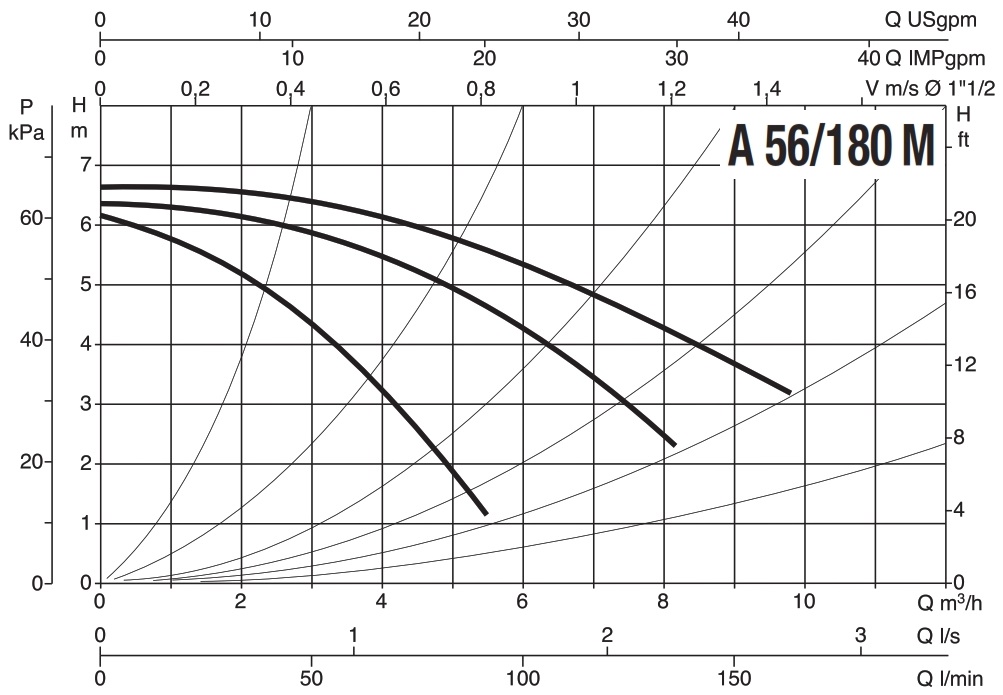

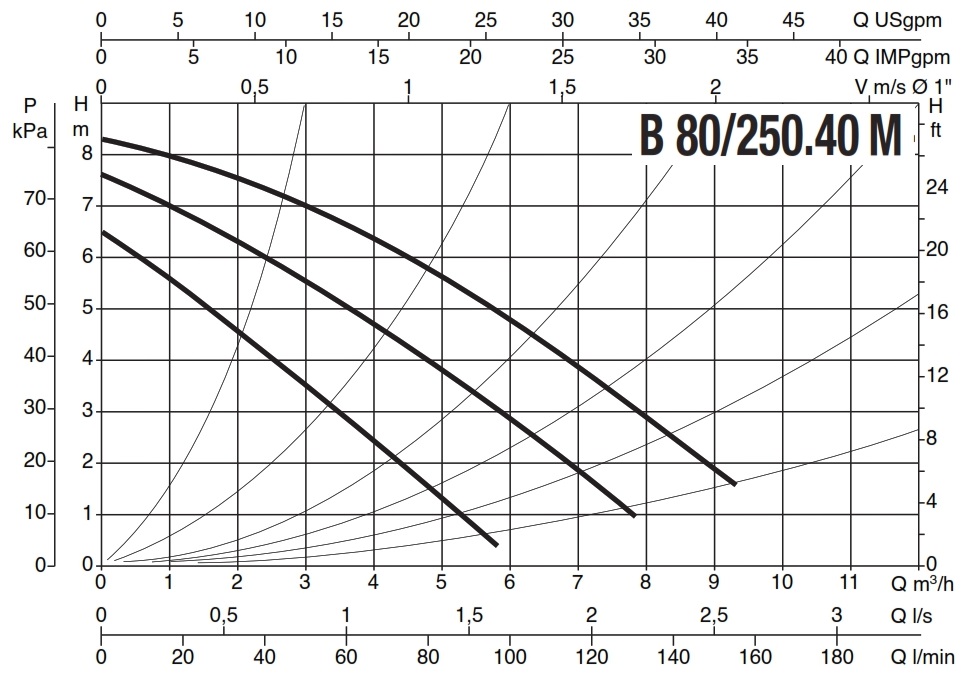

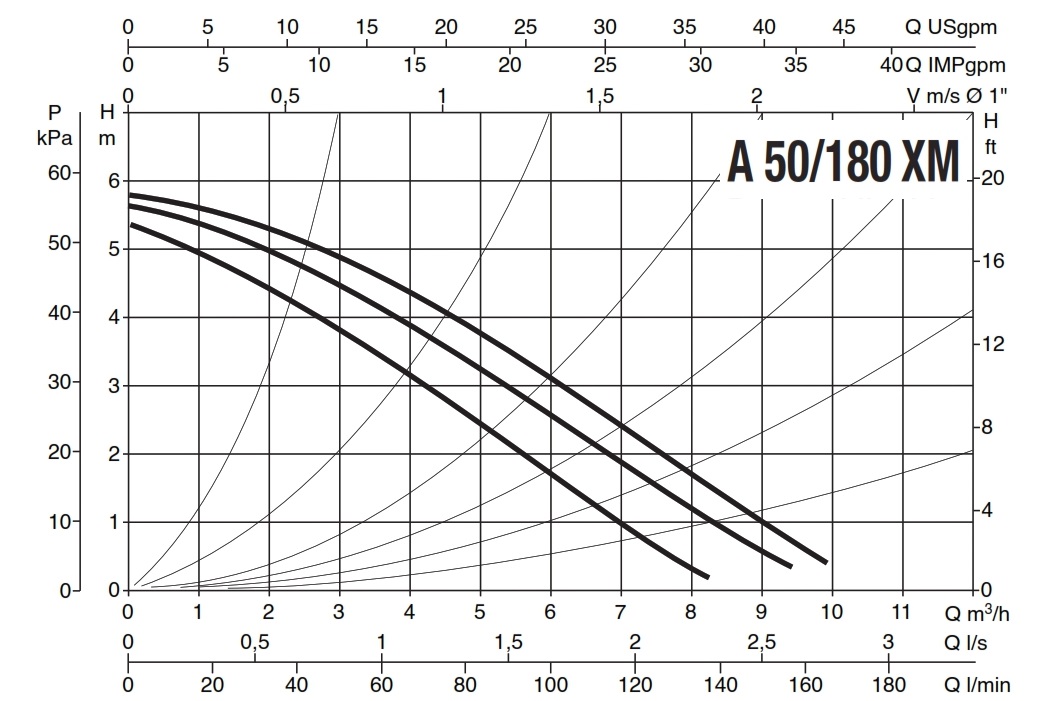

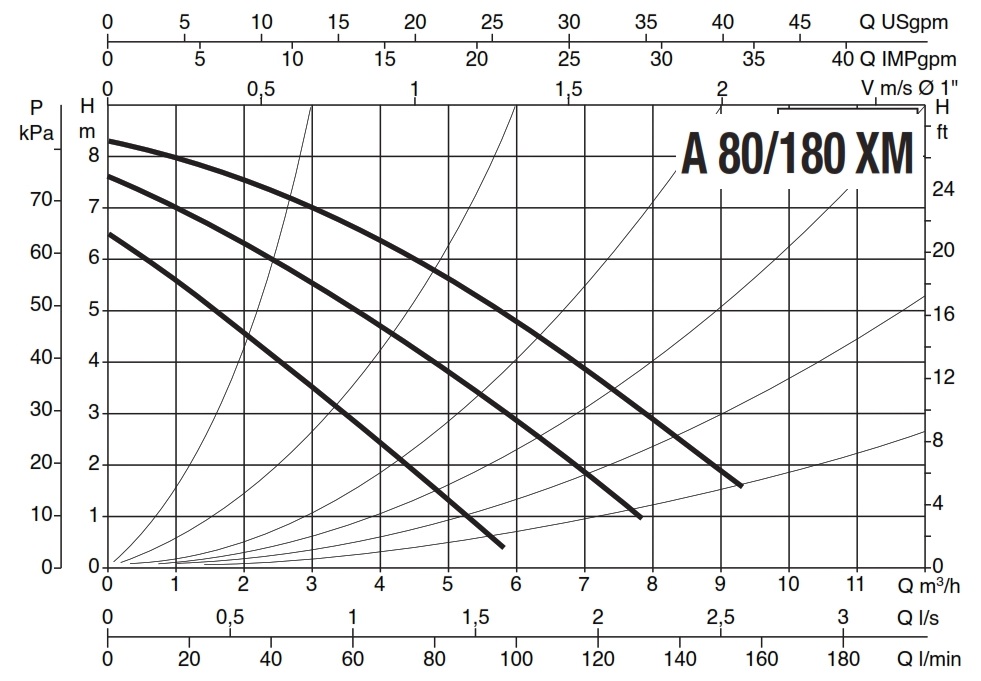

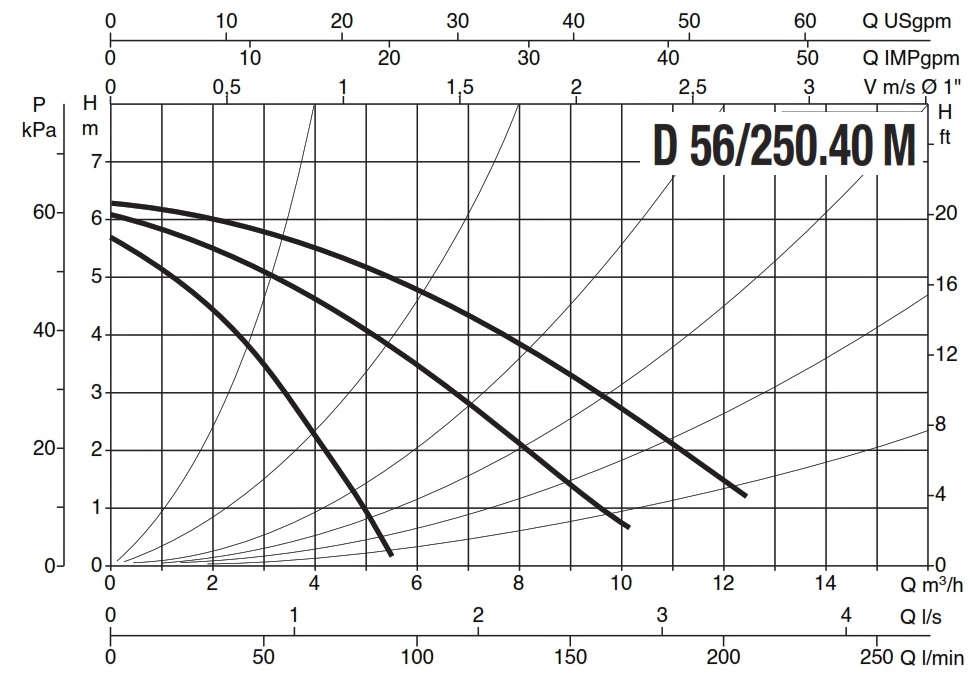

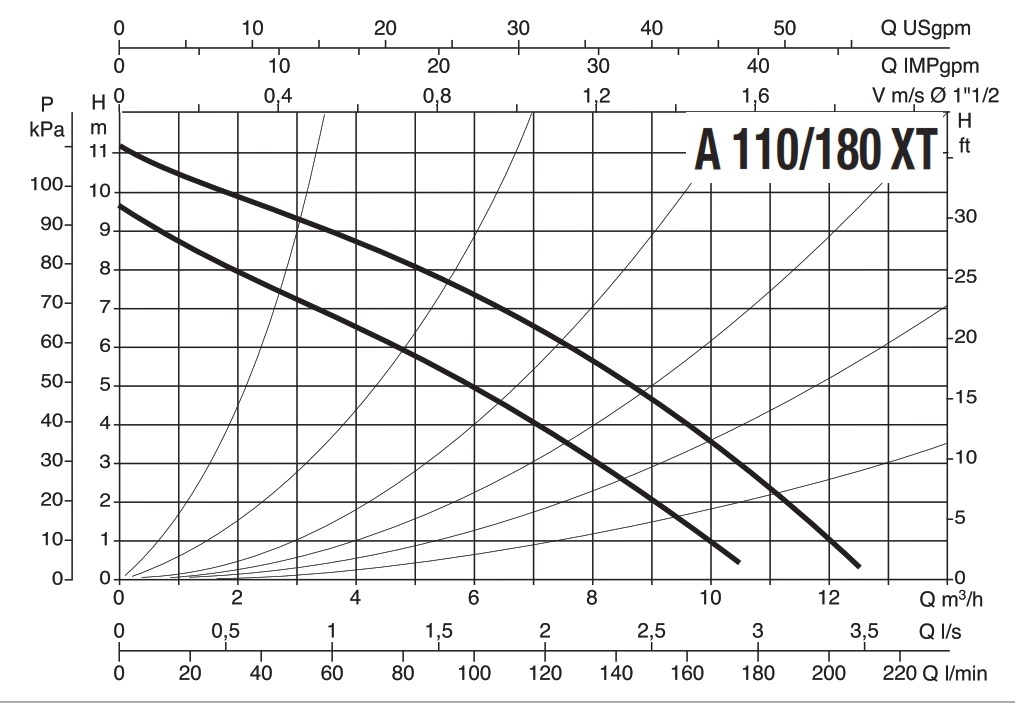

منحنیهای عملکردی پمپ‌ها

کارخانه‌های سازنده پمپ‌ها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنی‌های مختلفی را با انجام آزمایش‌های مشخصی به همراه درخواست مشتری ارائه می‌دهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهره‌برداری از آن‌ها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمده‌است، انجام شود.معمولاً منحنی‌های عملکرد پمپ‌ها را در یک دور خاص نمایش می‌دهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنی‌های عملکردی پمپ‌های گردشی و جابجایی مثبت معمولاً متداول نیست.

مدل	حداکثر ارتفاع (متر)	حداکثر آبدهی (مترمکعب بر ساعت)	وزن (کیلوگرم)

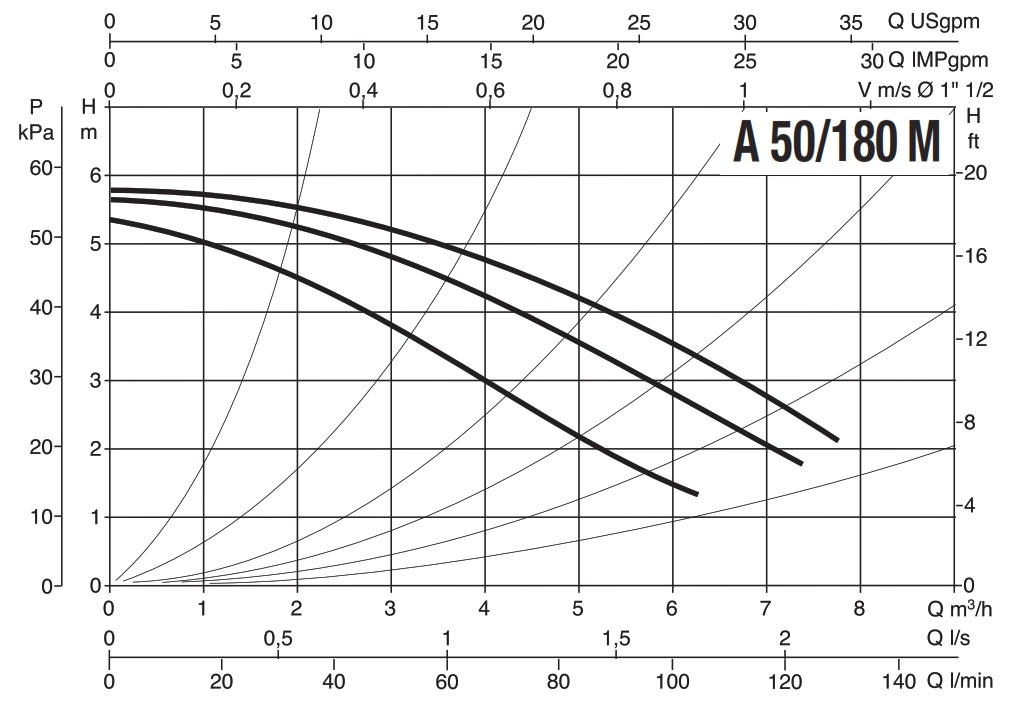

A 50/180 M	5.7	7.2	5
A 50/180 XM	5.7	7.2	5.3

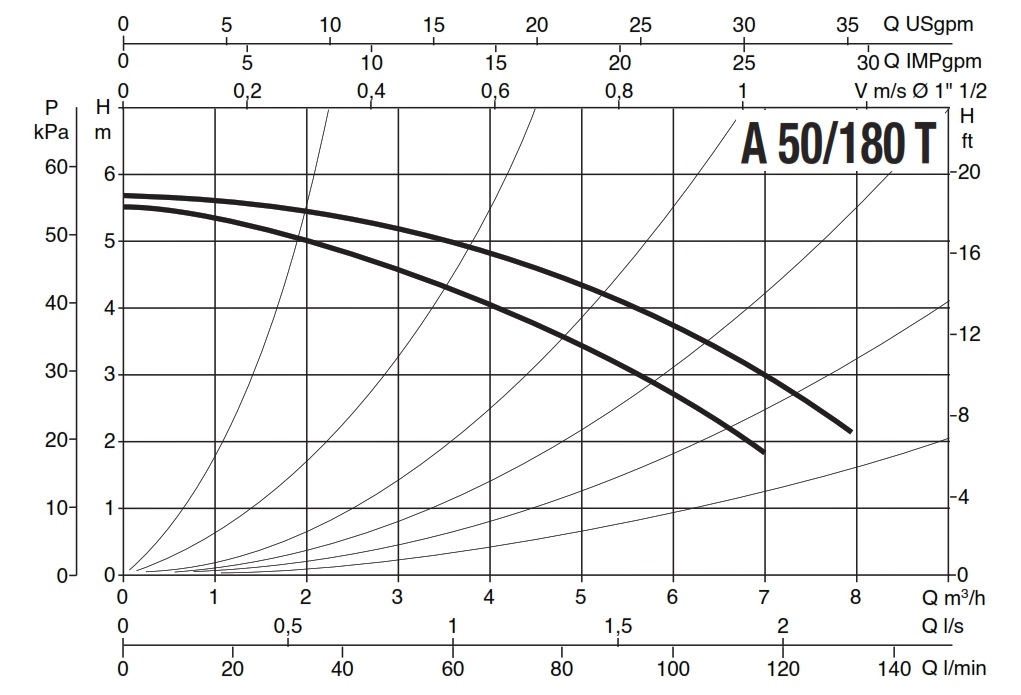

A 50/180 T	5.6	7.2	5.3
A 50/180 XT	5.9	7.2	5.2
A 56/180 M	6.35	12	5.3
A 56/180 XM	6.35	12	5.3
A 56/180 T	6.42	7.2	5.2

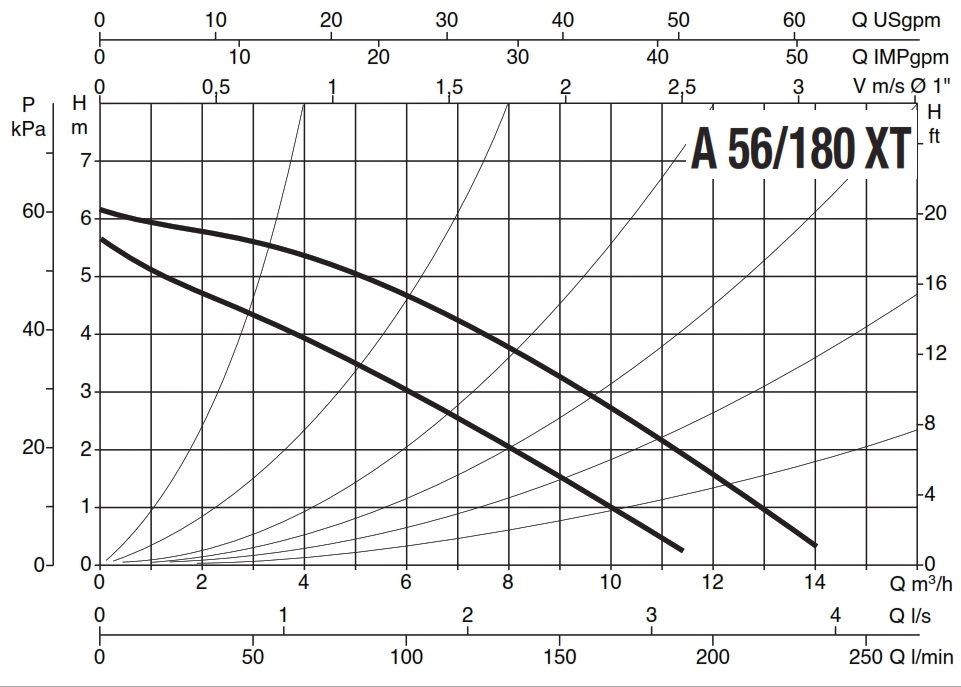

A 56/180 XT	6.4	7.2	5.3
A 80/180 M	8.25	7.2	5.3
A 80/180 XM	8.25	7.2	5.2

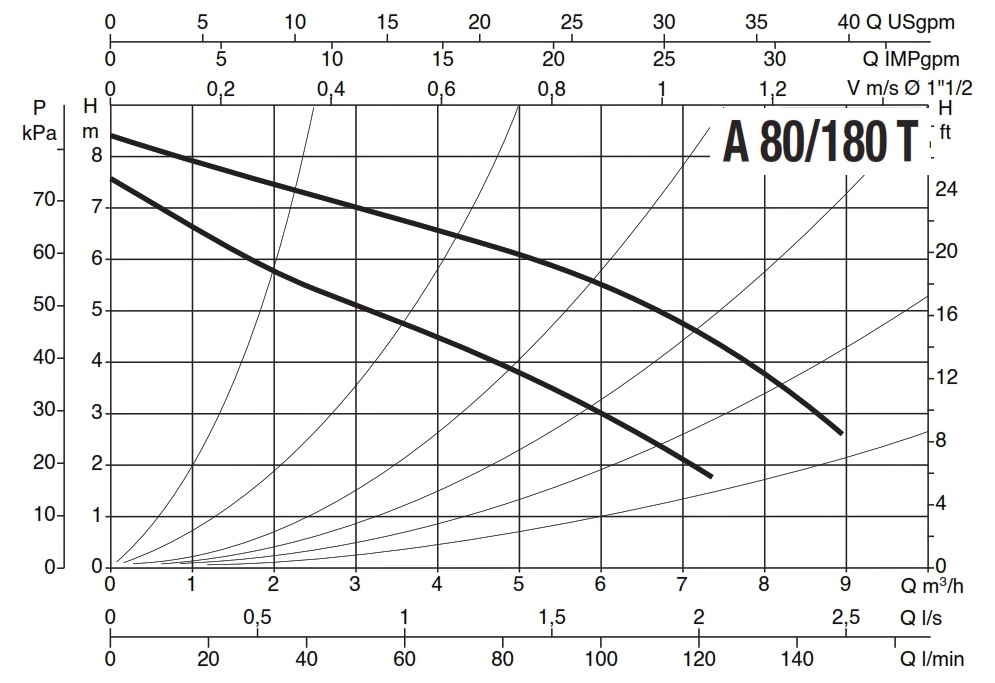

A 80/180 T	8.2	7.2	5.3
A 80/180 XT	8.2	7.2	5.3
A 110/180 M	11.3	7.2	5.3
A 110/180 XM	11.3	12	5.3
A 110/180 T	11.3	7.2	5.2
A 110/180 XT	11.3	12	5.2
