مشخصات هیدرولیکی:
دبی: از 0.4 تا 3.3 متر مکعب بر ساعت
هد: حداکثر تا 6.9 متر
محدوده دمای مایع: از 2+ تا 95+ درجه سانتی گراد
حداکثر فشار کاری: 10 بار (1000 کیلو پاسکال)
حداقل فشار در دهانه مکش پمپ: مراجعه به جداول اطلاعات اختصاصی هر پمپ
سایز لوله: 1 - ½ اینچ
مشخصات مایع پمپ شونده: مایع تمیز، عاری از مواد جامد و روغن های معدنی، غیر ویسکوز و غیر شیمیایی با مشخصات مشابه به آب (حداکثر 30 درصد گلیکول)
هد: حداکثر تا 6.9 متر
محدوده دمای مایع: از 2+ تا 95+ درجه سانتی گراد
حداکثر فشار کاری: 10 بار (1000 کیلو پاسکال)
حداقل فشار در دهانه مکش پمپ: مراجعه به جداول اطلاعات اختصاصی هر پمپ
سایز لوله: 1 - ½ اینچ
مشخصات مایع پمپ شونده: مایع تمیز، عاری از مواد جامد و روغن های معدنی، غیر ویسکوز و غیر شیمیایی با مشخصات مشابه به آب (حداکثر 30 درصد گلیکول)
مشخصات الکتروموتور
توان: از 6 تا 44 وات
کلاس حفاظتی الکتروموتور: IP44
کلاس عایق بندی: F
دور الکتروموتور: 2900 دور در دقیقه
برق ورودی استاندارد: تکفاز 230 ولت - 50 تا 60 هرتز
کلاس حفاظتی الکتروموتور: IP44
کلاس عایق بندی: F
دور الکتروموتور: 2900 دور در دقیقه
برق ورودی استاندارد: تکفاز 230 ولت - 50 تا 60 هرتز
اجزای سازنده
بدنه پمپ: چدن
پوشش موتور: آلومینیوم ریختگی
پروانه: تکنوپلیمر
شفت: سرامیک
حلقه آب بند: EPDM
حلقه سایشی: سرامیک
بوش ها: گرافیت
درپوش هواگیری: برنج
پوشش موتور: آلومینیوم ریختگی
پروانه: تکنوپلیمر
شفت: سرامیک
حلقه آب بند: EPDM
حلقه سایشی: سرامیک
بوش ها: گرافیت
درپوش هواگیری: برنج

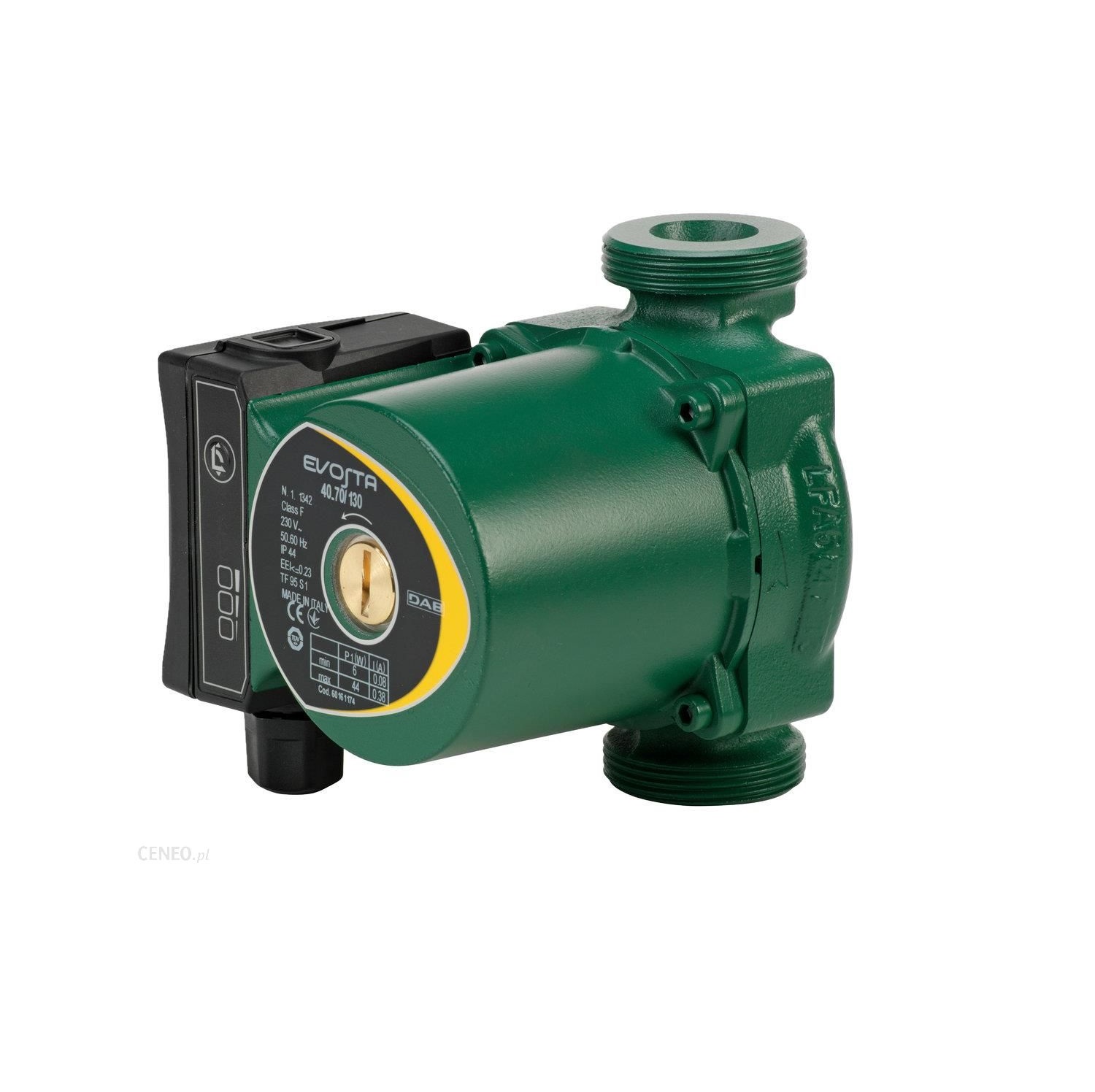

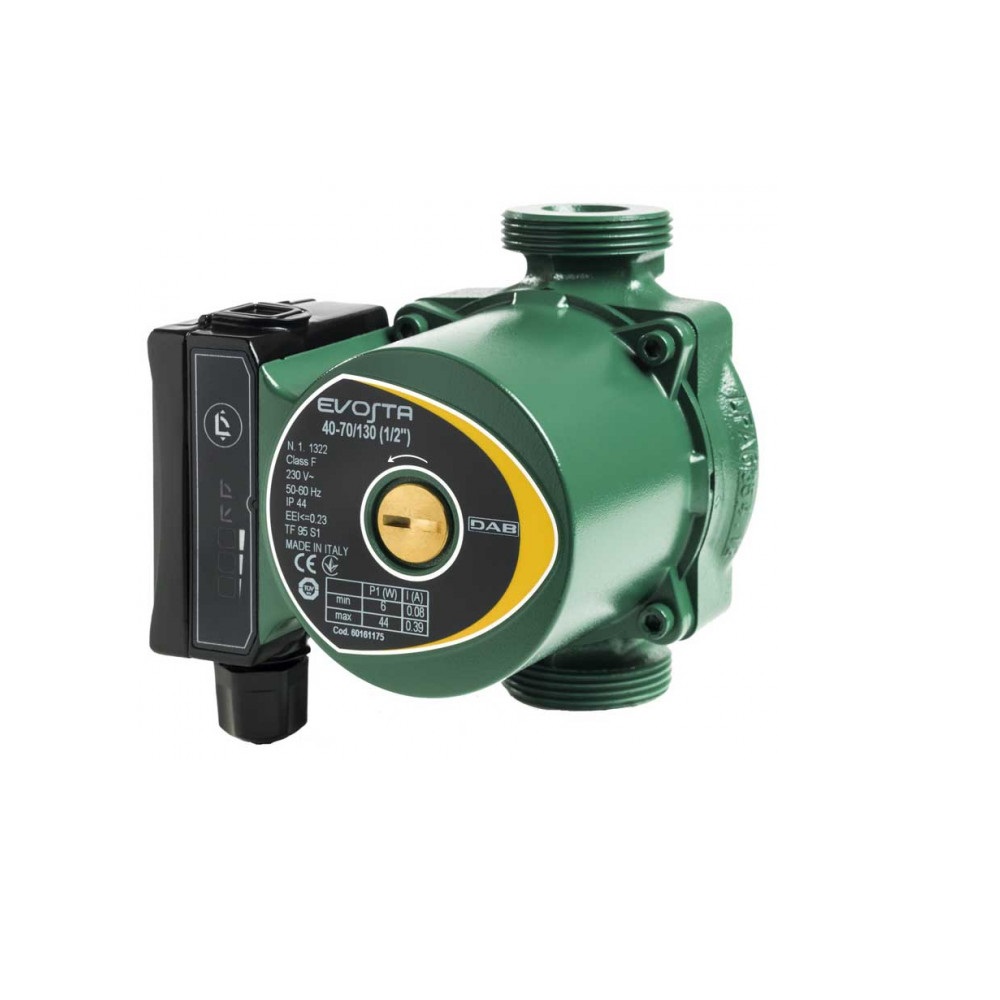

پمپ سیرکولاتور خطی داب سری EVOSTA
پمپ های سیرکولاتور داب سری EVOSTA دارای قابلیت تنظیم اتواتیک دور می باشند که می بایست در وضعیتی که شفت الکتروموتور در راستای افق قرار گرفته، نصب شوند. توصیه می شود برای استفاده از این پمپ های داب در سیستم گرمایش موتورخانه، پمپ در مسیر برگشت آب گرم و در سطحی بالاتر از حداکثر سطح دیگ نصب شود. برای دستیابی به بیشترین راندمان پمپ، حدالامکان پورت مکش در نزدیک ترین نقطه به منبع انبساط قرار داشته باشد و جهت جلوگیری از نوسان سیال و ارتعاش سیستم لوله کشی از نصب هر گونه زانویی، خمیدگی و انشعاب در این مسیر اجتناب شود. پمپ های سری EVOSTA با راندمان کاری بالا (EEI ≤ 0,23) در انواع کاربری ها قابل استفاده می باشند. با توجه به انرژی مصرفی بسیار پایین، این پمپ ها موفق به اخذ استاندارد های اتحادیه اروپا ERP 2009/125/EC شده اند. همچنین از مزایای پمپ های سری EVOSTA استفاده از برد الکترونیکی داخلی می باشد که به صورت هوشمند، دور الکتروموتور را متناسب با نیاز تنظیم می کند.
ویژگی ها
کارکرد آرام و بدون نویز
مصرف انرژی بسیار پایین الکتروپمپ
خنک کاری و روانکاری الکتروموتور توسط مایع پمپ شونده
الکتروموتور ها دارای محافظ داخلی می باشند و نیاز به استفاده از محافظ حرارتی جداگانه ندارند.
الکتروموتور ها از نوع مگنتی و دارای مبدل فرکانس برای تطبیق دور متناسب با نیاز می باشند.
در یک مدل خاص، سایز پمپ های EVOSTA دقیقا با پمپ های سری VA برابر می باشد و می توان این پمپ ها را با مدل های تنظیم دستی جایگزین کرد
مصرف انرژی بسیار پایین الکتروپمپ
خنک کاری و روانکاری الکتروموتور توسط مایع پمپ شونده
الکتروموتور ها دارای محافظ داخلی می باشند و نیاز به استفاده از محافظ حرارتی جداگانه ندارند.
الکتروموتور ها از نوع مگنتی و دارای مبدل فرکانس برای تطبیق دور متناسب با نیاز می باشند.
در یک مدل خاص، سایز پمپ های EVOSTA دقیقا با پمپ های سری VA برابر می باشد و می توان این پمپ ها را با مدل های تنظیم دستی جایگزین کرد

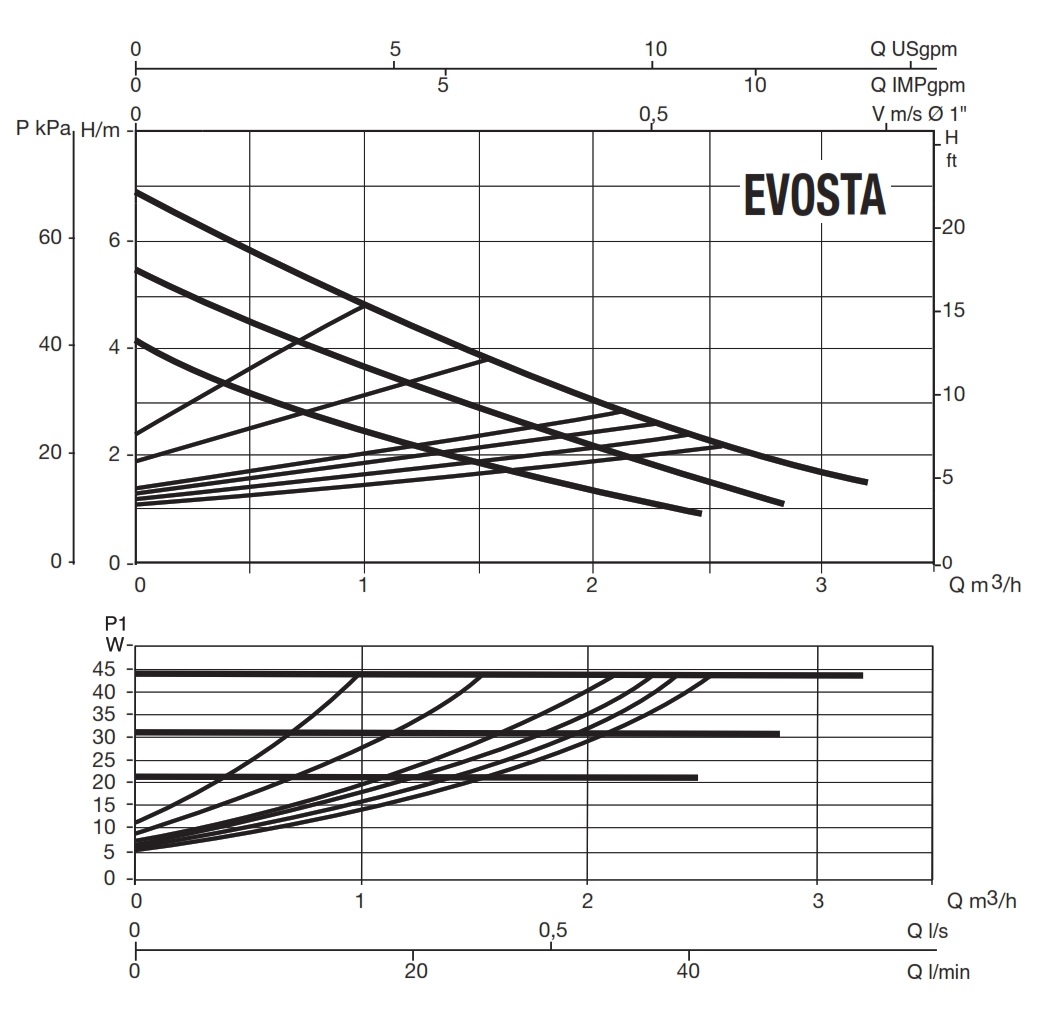

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
|
مدل |
حداکثر ارتفاع (متر) |
حداکثر آبدهی (مترمکعب بر ساعت) |
وزن (کیلوگرم) |
|
EVOSTA 40-70/130 |
6.88 |
3 |
2.4 |
|
EVOSTA 40-70/130 1/2” |
6.88 |
3 |
2.4 |
|
EVOSTA 40-70/130 1/2” |
6.88 |
3 |
2.8 |
