قطعات ساختاری
روتور نصب شده روی بلبرینگ های قطور مجهز به کاسه نمد گریس خورده جهت دستیابی به حداقل ایجاد صدا و تضمین دوام و عمر طولانی بلبرینگ ها
پوستۀ پمپ حلزونی یکپارچه چدنی طبق استاندارد DIN-EN 733 یا (DIN 24255 قدیم)
واسطه پمپ و هوزینگ سیل چدنی، کوپله شده طبق استاندارد DIN 2533 (DIN 2532) برای DN200 (کوپله با شاسی)
پروانۀ بستۀ چدنی بالانس شده برای جبران نیروهای محوری نامتقارن تنظیم شده با بوش های قابل تعویض
شفت پمپ استنلس استیل مجهز به دو عدد بلبرینگ کاسه نمددار مقاوم محافظت شده با غلاف محافظ بیرونی
سیل مکانیکی از جنس کربن سیلیکون کارباید سرامیک طبق استاندارد DIN 24960 مجهز به OR رینگ از جنس EPDM
این پمپ ها با الکتروموتور دوپل یا چهارپل، قابلیت کوپله شدن با فلنج الاستیک و شفت استاندارد یا شفت بلندتر را دارد.
مجهز به شاسی با کیفیت طبق استاندارد EN 23661 می باشد.
پوستۀ پمپ حلزونی یکپارچه چدنی طبق استاندارد DIN-EN 733 یا (DIN 24255 قدیم)
واسطه پمپ و هوزینگ سیل چدنی، کوپله شده طبق استاندارد DIN 2533 (DIN 2532) برای DN200 (کوپله با شاسی)
پروانۀ بستۀ چدنی بالانس شده برای جبران نیروهای محوری نامتقارن تنظیم شده با بوش های قابل تعویض
شفت پمپ استنلس استیل مجهز به دو عدد بلبرینگ کاسه نمددار مقاوم محافظت شده با غلاف محافظ بیرونی
سیل مکانیکی از جنس کربن سیلیکون کارباید سرامیک طبق استاندارد DIN 24960 مجهز به OR رینگ از جنس EPDM
این پمپ ها با الکتروموتور دوپل یا چهارپل، قابلیت کوپله شدن با فلنج الاستیک و شفت استاندارد یا شفت بلندتر را دارد.
مجهز به شاسی با کیفیت طبق استاندارد EN 23661 می باشد.
مشخصات الکتریکی
الکتروموتور آسنکرون بسته، خنکدرصورت نیاز به انتقال سیال هایی چگال تر می بایستی الکتروموتور با توان متناسب جایگزین گردد.
شونده با جریان هوا، دوپل و چهارپل
کلاس حفاظت موتور: IP55
کلاس حفاظت ترمینال باکس: IP55
کلاس عایق: F
شونده با جریان هوا، دوپل و چهارپل
کلاس حفاظت موتور: IP55
کلاس حفاظت ترمینال باکس: IP55
کلاس عایق: F
مشخصات هیدرولیکی
دبی: از 4 الی 3200 مترمکعب بر ساعت
هد: حداکثر ارتفاع 158 متر
دور موتور: 970 - 1450 - 2900 دور بر دقیقه
کیفیت مورد نیاز سیال: سیال تمیز و عاری از مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و از لحاظ شیمیایی خنثی، نزدیک به خواص آب
محدودۀ دمای سیال: از 20- الی 120+ درجۀ سانتیگراد
حداکثر دمای محیط: 40+ درجۀ سانتیگراد
حداکثر فشار کاری:
16 بار یا (1600 کیلو پاسکال) طبق استاندارد DN 200 حداکثر 10 بار برای مدل های KDN 250 - 300 - 350
برای مدل های KDN 250 - 300 - 350 طبق استاندارد PN 16
هد: حداکثر ارتفاع 158 متر
دور موتور: 970 - 1450 - 2900 دور بر دقیقه
کیفیت مورد نیاز سیال: سیال تمیز و عاری از مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و از لحاظ شیمیایی خنثی، نزدیک به خواص آب
محدودۀ دمای سیال: از 20- الی 120+ درجۀ سانتیگراد
حداکثر دمای محیط: 40+ درجۀ سانتیگراد
حداکثر فشار کاری:
16 بار یا (1600 کیلو پاسکال) طبق استاندارد DN 200 حداکثر 10 بار برای مدل های KDN 250 - 300 - 350
برای مدل های KDN 250 - 300 - 350 طبق استاندارد PN 16
کاربرد
سیرکولاسیون آب گرم سیستم های گرمایش و سیرکولاسیون آب سرد برای سیستم های سرمایش و تهویۀ مطبوع
تأمین فشار سیستم های آبرسانی، سیستم های آبیاری و سیستم های آب پاش شهری
آبرسانی، تصفیه خانه ها، آب و فاضلاب
مصارف صنعتی در مقیاس بزرگ
پمپ آب و فاضلاب
پمپ تصفیه خانه ها
تأمین فشار سیستم های آبرسانی، سیستم های آبیاری و سیستم های آب پاش شهری
آبرسانی، تصفیه خانه ها، آب و فاضلاب
مصارف صنعتی در مقیاس بزرگ
پمپ آب و فاضلاب
پمپ تصفیه خانه ها

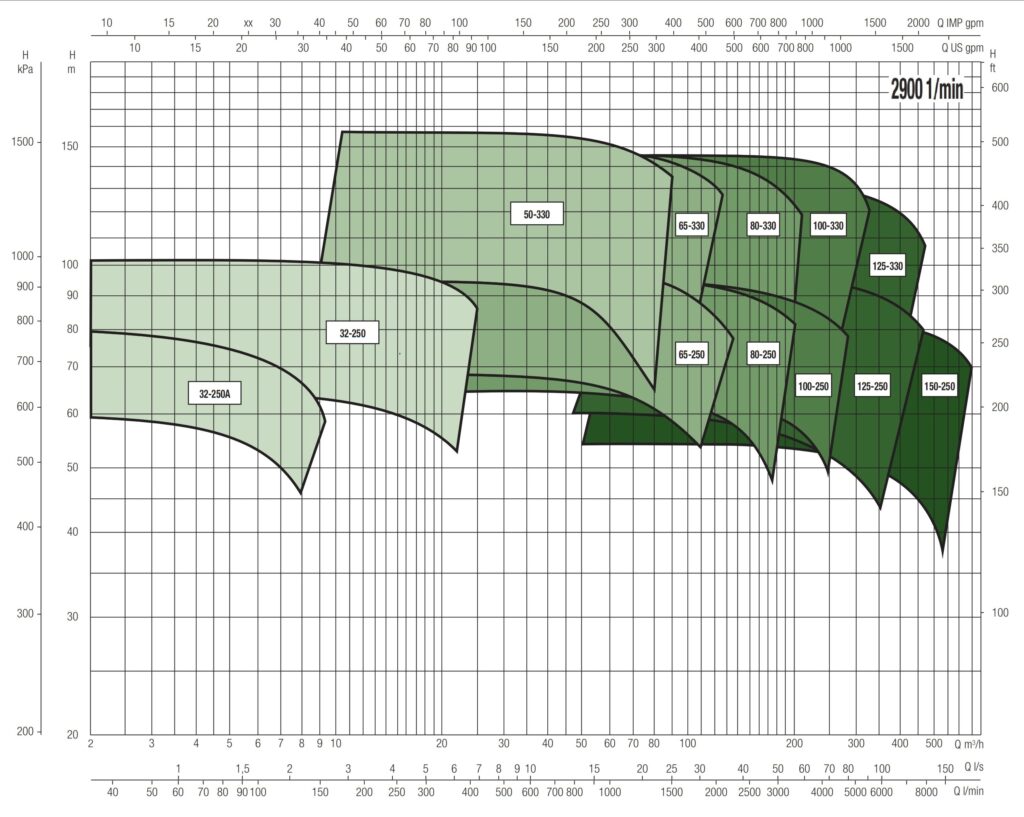

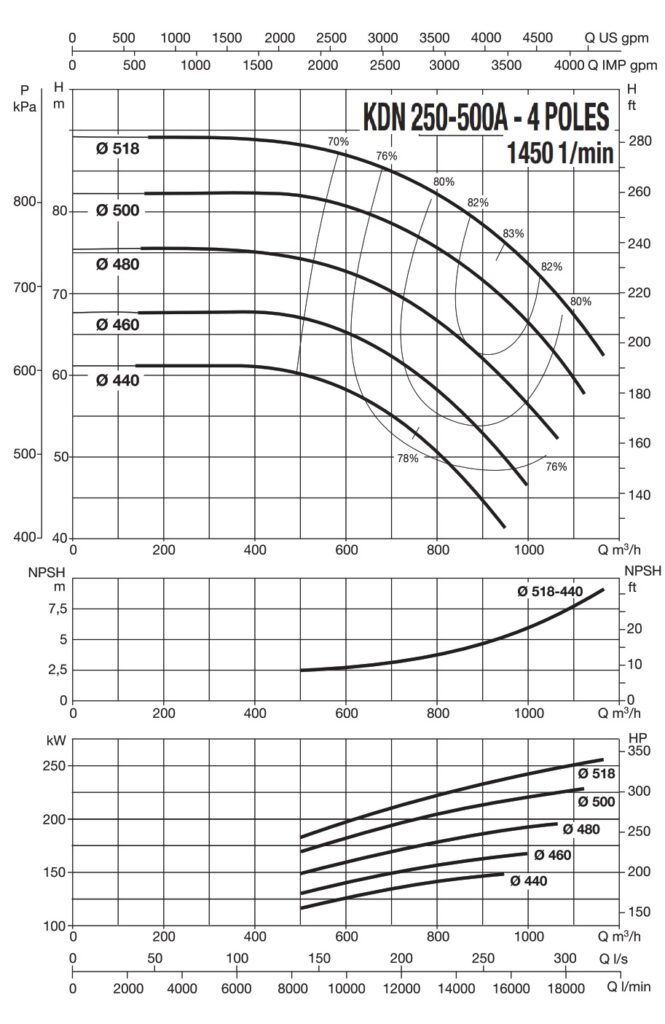

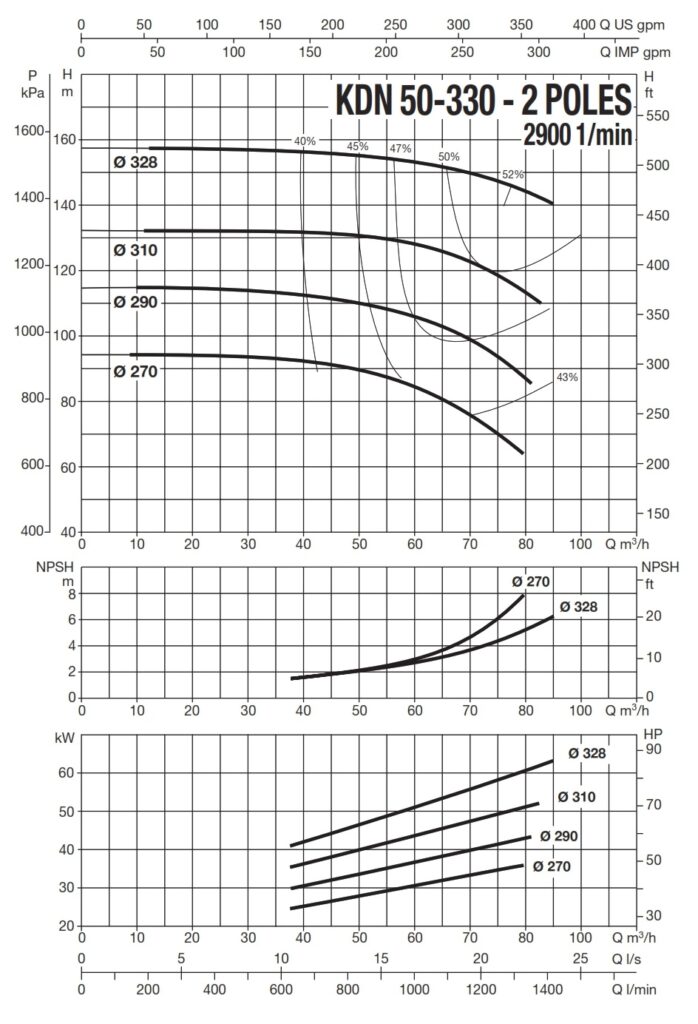

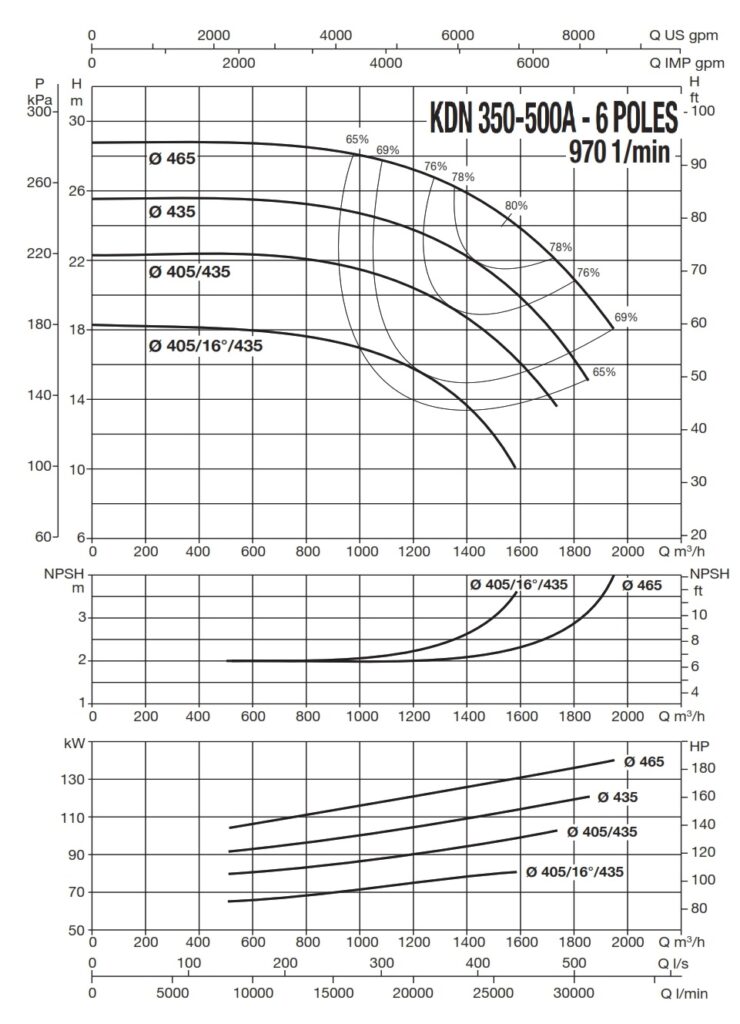

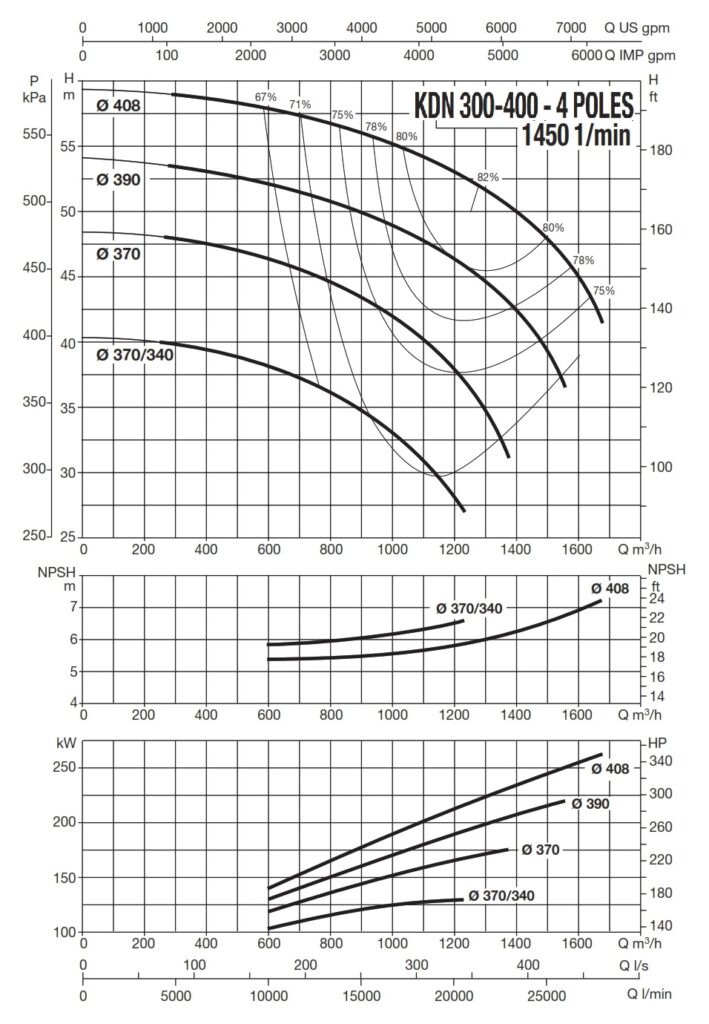

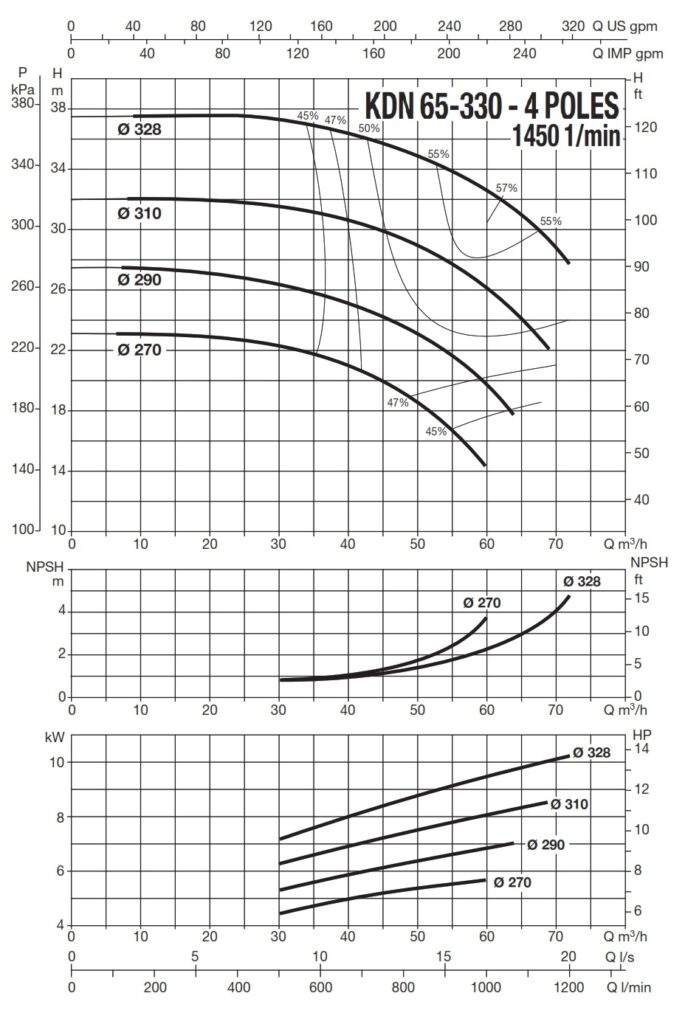

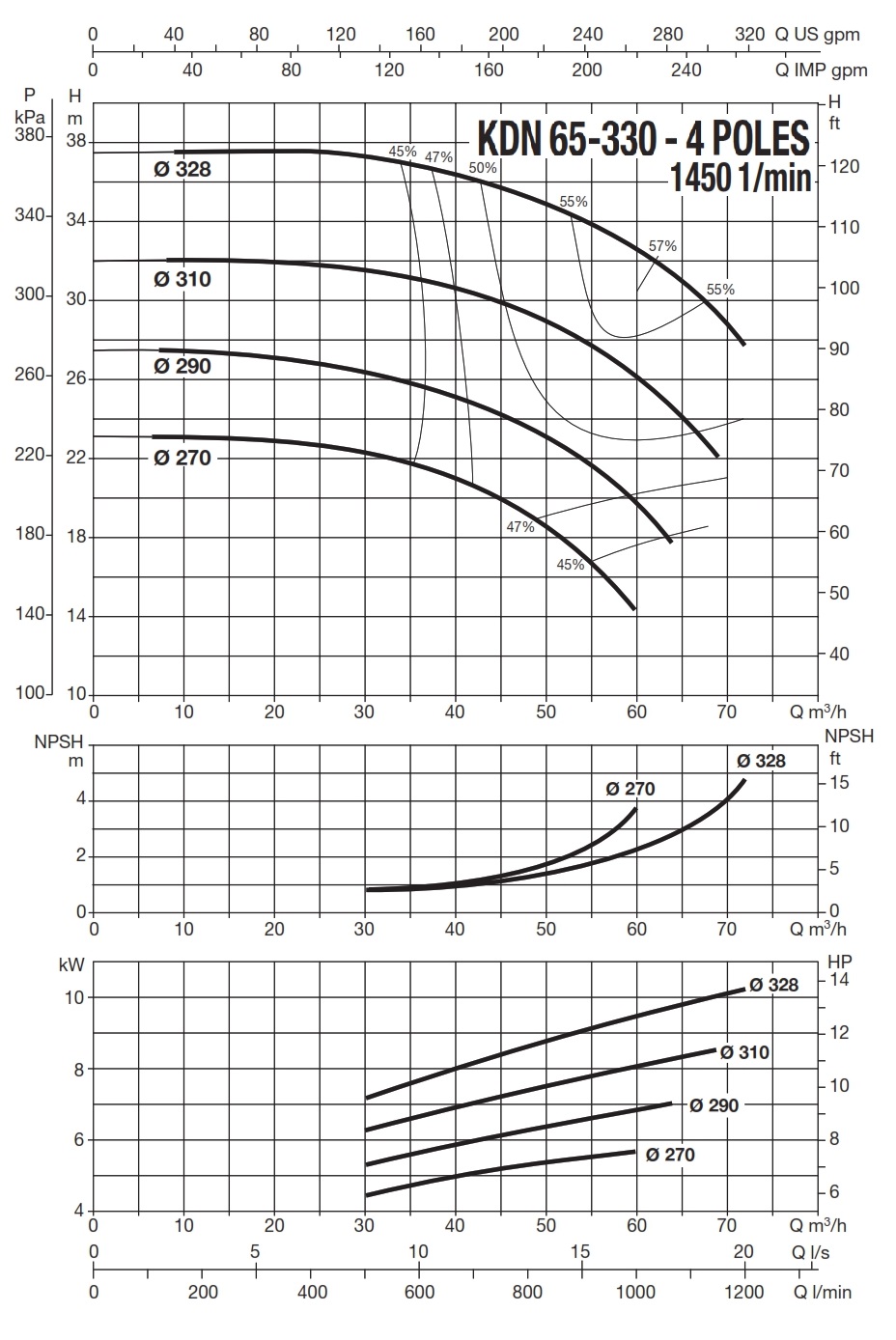

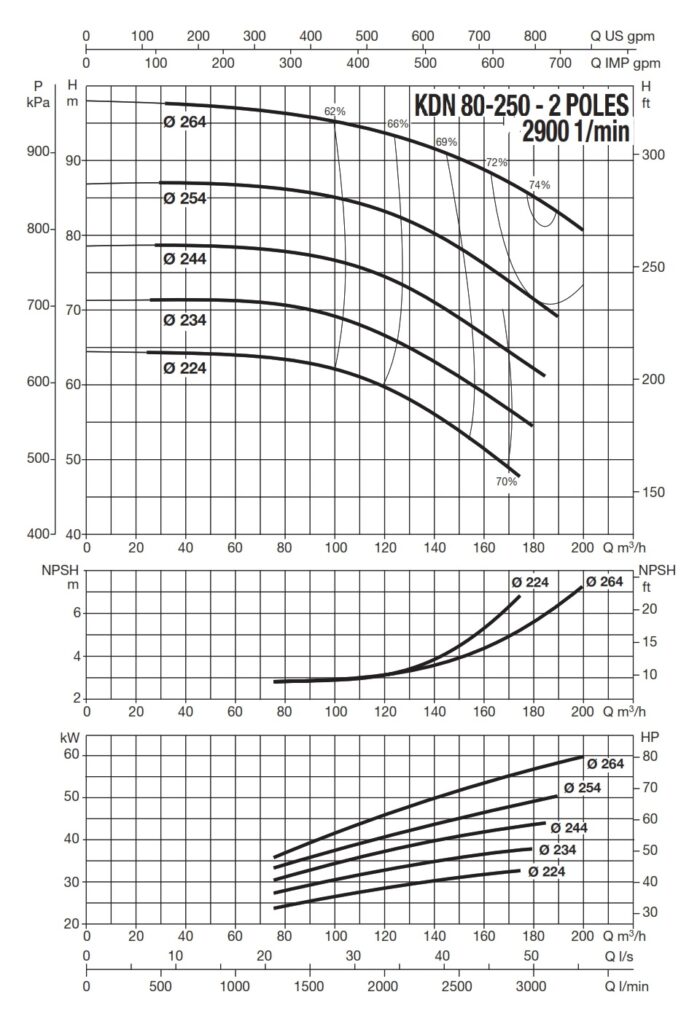

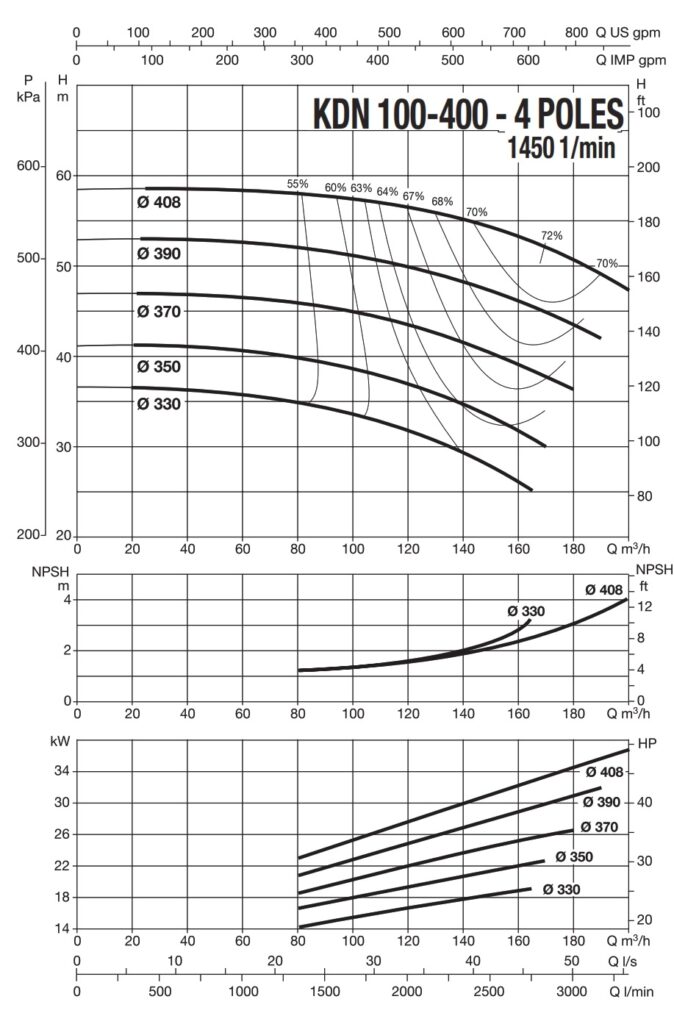

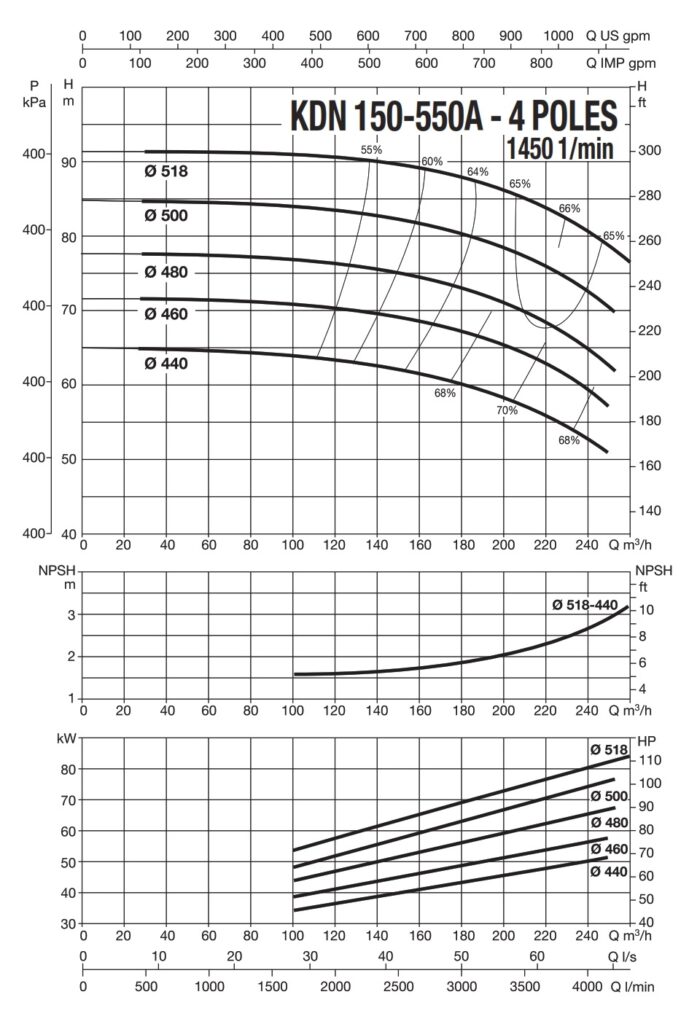

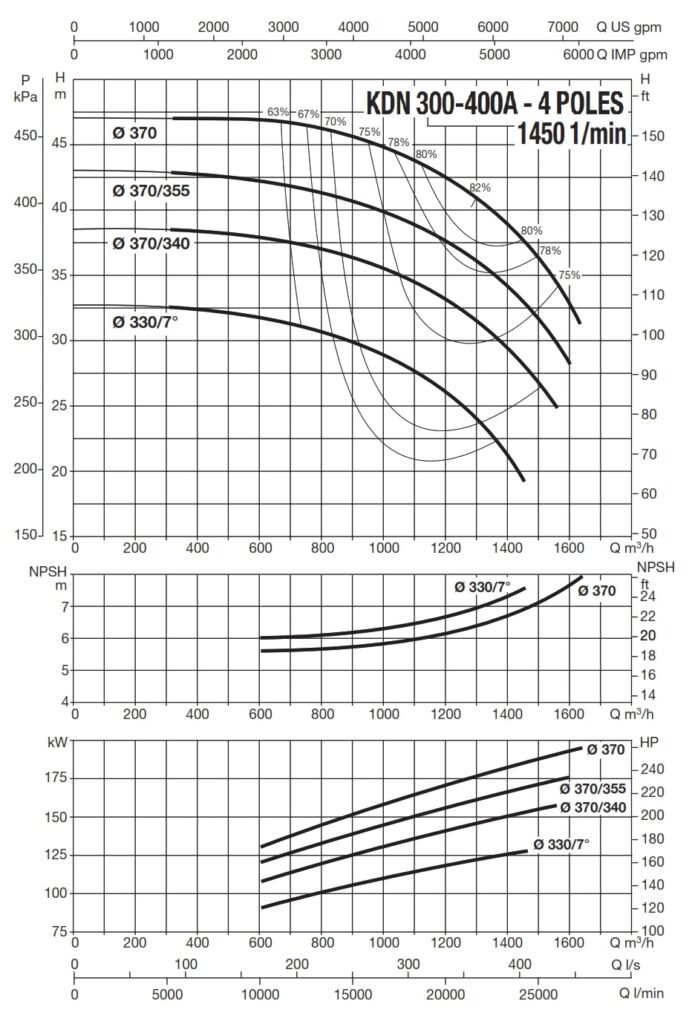

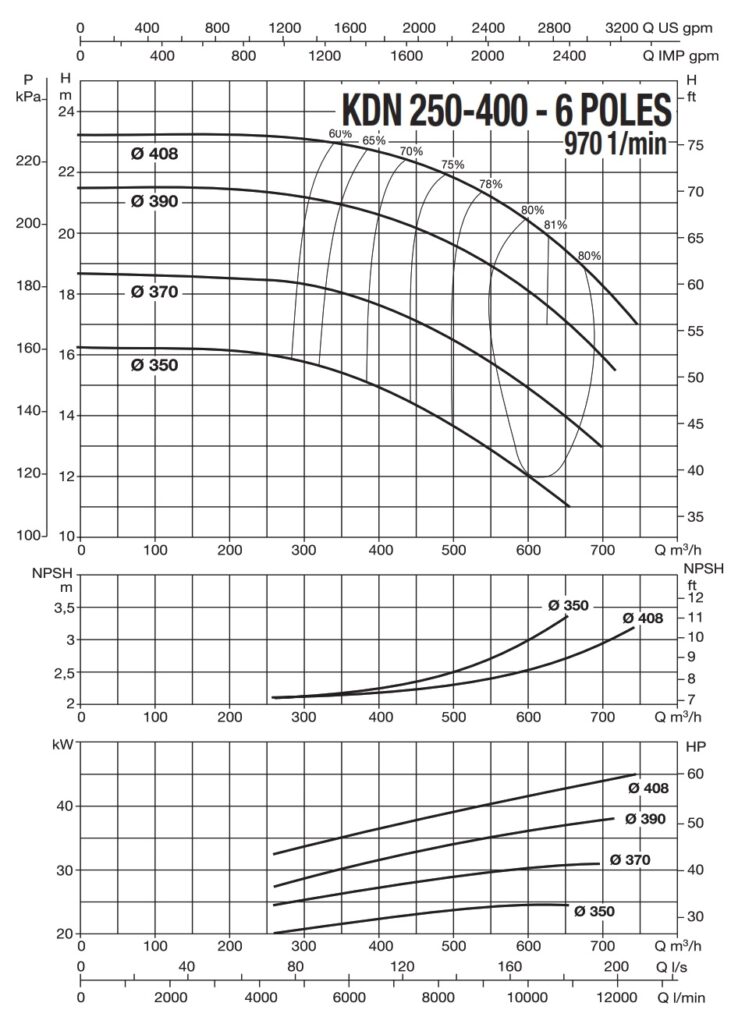

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
|
مدل |
حداکثر ارتفاع (متر) |
حداکثر آبدهی (مترمکعب بر ساعت) |
|
|
KDN 32-250 A / 244 |
61 |
8 |
|
|
KDN 32-250 A / 254 |
68 |
8 |
|
|
KDN 32-250 A / 259 |
75 |
10 |
|
|
KDN 32-250 A / 264 |
81 |
10 |
|
|
KDN 32-250 / 224 |
63 |
20 |
|
|
KDN 32-250 / 234 |
71 |
20 |
|
|
KDN 32-250 / 244 |
81 |
24 |
|
|
KDN 32-250 / 254 |
91 |
24 |
|
|
KDN 32-250 / 264 |
100 |
24 |
|
|
KDN 50-330 / 270 |
95 |
80 |
|
|
KDN 50-330 / 290 |
115 |
80 |
|
|
KDN 50-330 / 310 |
132 |
100 |
|
|
KDN 50-330 / 328 |
157 |
100 |
|
|
KDN 65-250 / 224 |
67 |
100 |
|
|
KDN 65-250 / 234 |
74 |
120 |
|
|
KDN 65-250 / 244 |
81 |
120 |
|
|
KDN 65-250 / 254 |
89 |
130 |
|
|
KDN 65-250 / 264 |
100 |
130 |
