قطعات ساختاری
روتور نصب شده روی بلبرینگ های قطور مجهز به کاسه نمد گریس خورده جهت دستیابی به حداقل ایجاد صدا و تضمین دوام و عمر طولانی بلبرینگ ها
پوستۀ پمپ حلزونی یکپارچه چدنی طبق استاندارد DIN-EN 733 یا (DIN 24255 قدیم)
واسطه از جنس چدن، کوپله شده طبق استاندارد DIN 2533 و DIN 2533 برای مدل DN 200
پروانۀ بستۀ چدنی بالانس شده برای جبران نیروهای محوری نامتقارن تنظیم شده با بوش های قابل تعویض
شفت پمپ از جنس استنلس استیل AISI 304
سیل مکانیکی از جنس کربن سیلیکون کارباید سرامیک طبق استاندارد DIN 24960 مجهز به OR رینگ از جنس EPDM
پوستۀ پمپ حلزونی یکپارچه چدنی طبق استاندارد DIN-EN 733 یا (DIN 24255 قدیم)
واسطه از جنس چدن، کوپله شده طبق استاندارد DIN 2533 و DIN 2533 برای مدل DN 200
پروانۀ بستۀ چدنی بالانس شده برای جبران نیروهای محوری نامتقارن تنظیم شده با بوش های قابل تعویض
شفت پمپ از جنس استنلس استیل AISI 304
سیل مکانیکی از جنس کربن سیلیکون کارباید سرامیک طبق استاندارد DIN 24960 مجهز به OR رینگ از جنس EPDM
کاربرد
سری MCE/C: برای سیرکولاسیون آب گرم سیستم های گرمایش و سیرکولاسیون آب سرد برای سیستم های سرمایش و تهویۀ مطبوع
سری MCE/P: برای تأمین فشار سیستم های آبرسانی، سیستم های آبیاری و سیستم های آب پاش شهری
تأمین آب داخلی مجتمع های مسکونی، ساختمان های اداری، بیمارستان ها، کمپ های تفریحی، کمپ های آموزشی، کمپ های نظامی و ...
آبیاری، مصارف کشاورزی، مصارف دامداری
آبرسانی، تصفیه خانه ها، آب و فاضلاب
سری MCE/P: برای تأمین فشار سیستم های آبرسانی، سیستم های آبیاری و سیستم های آب پاش شهری
تأمین آب داخلی مجتمع های مسکونی، ساختمان های اداری، بیمارستان ها، کمپ های تفریحی، کمپ های آموزشی، کمپ های نظامی و ...
آبیاری، مصارف کشاورزی، مصارف دامداری
آبرسانی، تصفیه خانه ها، آب و فاضلاب
مشخصات هیدرولیکی
دبی: از 1 الی 470 متر مکعب بر ساعت
هد: حداکثر ارتفاع 63 متر
دور موتور: 1450 الی 2900 دور بر دقیقه
کیفیت مورد نیاز سیال: سیال تمیز و عاری از مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و از لحاظ شیمیایی خنثی، نزدیک به خواص آب
محدودۀ دمای سیال:
از 10- الی 140+ درجۀ سانتیگراد برای مدل های مجهز به سیستم کنترل اینورتر MCE/C
از 10- الی 80+ درجۀ سانتیگراد برای سایر مدل های مجهز به سیستم کنترل اینورتر MCE/P
حداکثر دمای محیط: 40+ درجۀ سانتیگراد
حداکثر فشار کاری:
16 بار یا (16000 کیلو پاسکال) طبق استاندارد DN 200 حداکثر 10 بار
هد: حداکثر ارتفاع 63 متر
دور موتور: 1450 الی 2900 دور بر دقیقه
کیفیت مورد نیاز سیال: سیال تمیز و عاری از مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و از لحاظ شیمیایی خنثی، نزدیک به خواص آب
محدودۀ دمای سیال:
از 10- الی 140+ درجۀ سانتیگراد برای مدل های مجهز به سیستم کنترل اینورتر MCE/C
از 10- الی 80+ درجۀ سانتیگراد برای سایر مدل های مجهز به سیستم کنترل اینورتر MCE/P
حداکثر دمای محیط: 40+ درجۀ سانتیگراد
حداکثر فشار کاری:
16 بار یا (16000 کیلو پاسکال) طبق استاندارد DN 200 حداکثر 10 بار
مشخصات الکتریکی
الکتروموتور آسنکرون بسته، خنک شونده با جریان هوا، ساختار پایه/فلنج (B3/B5) دوپل برای مدل های NKP-GE و چهارپل برای مدل های NKM-GE
درصورت نیاز به انتقال سیال هایی چگال تر می بایستی الکتروموتور با توان متناسب جایگزین گردد.
کلاس حفاظت موتور: IP55
کلاس حفاظت ترمینال باکس: IP55
کلاس عایق: F
درصورت نیاز به انتقال سیال هایی چگال تر می بایستی الکتروموتور با توان متناسب جایگزین گردد.
کلاس حفاظت موتور: IP55
کلاس حفاظت ترمینال باکس: IP55
کلاس عایق: F

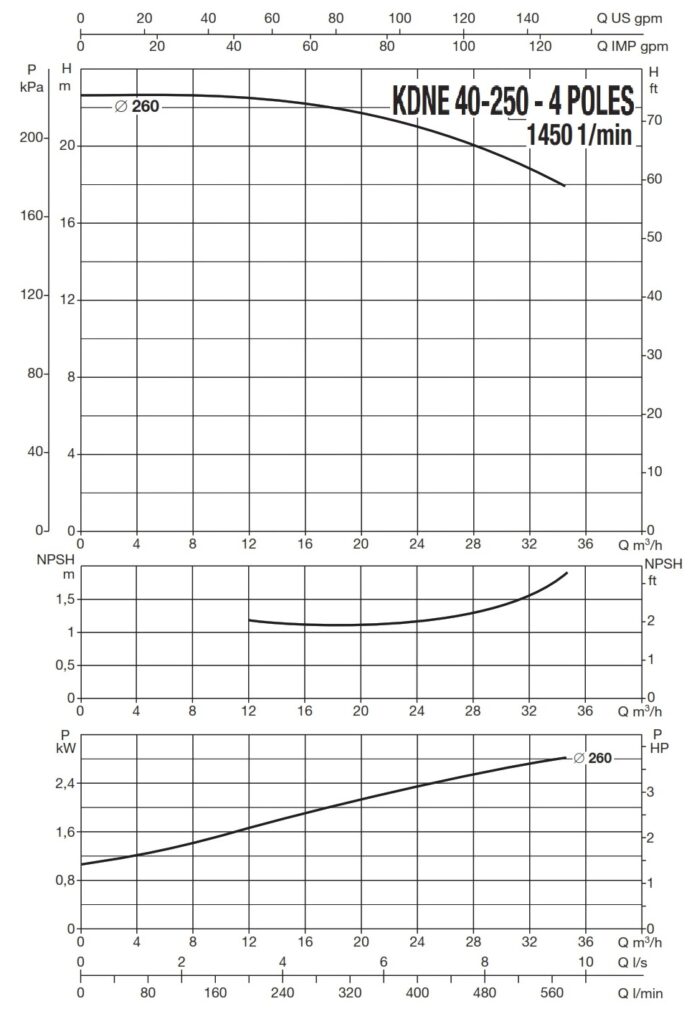

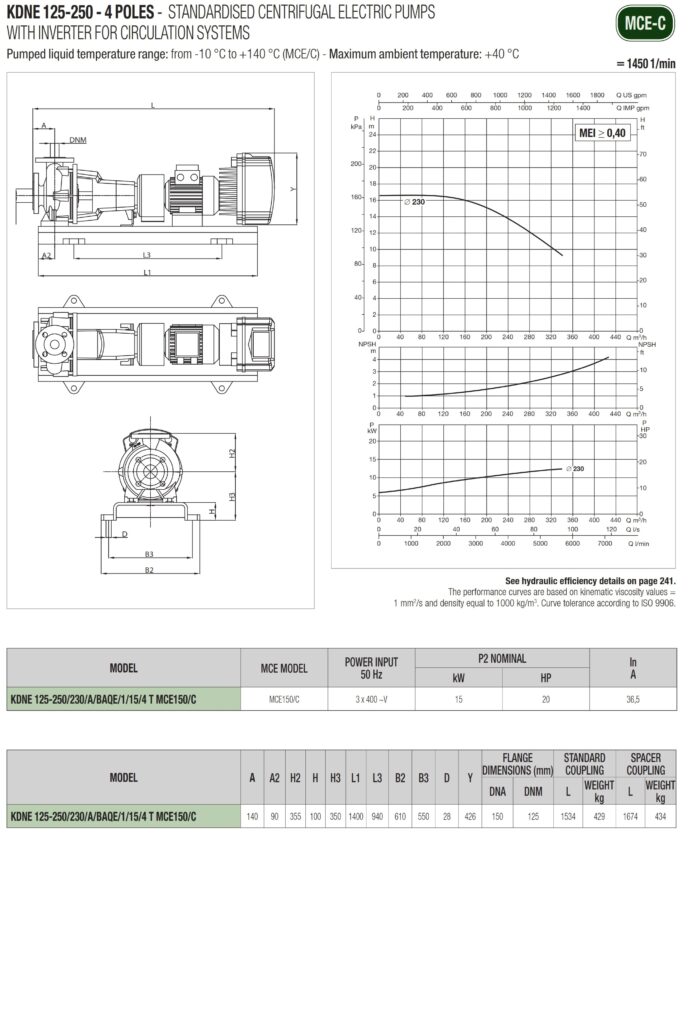

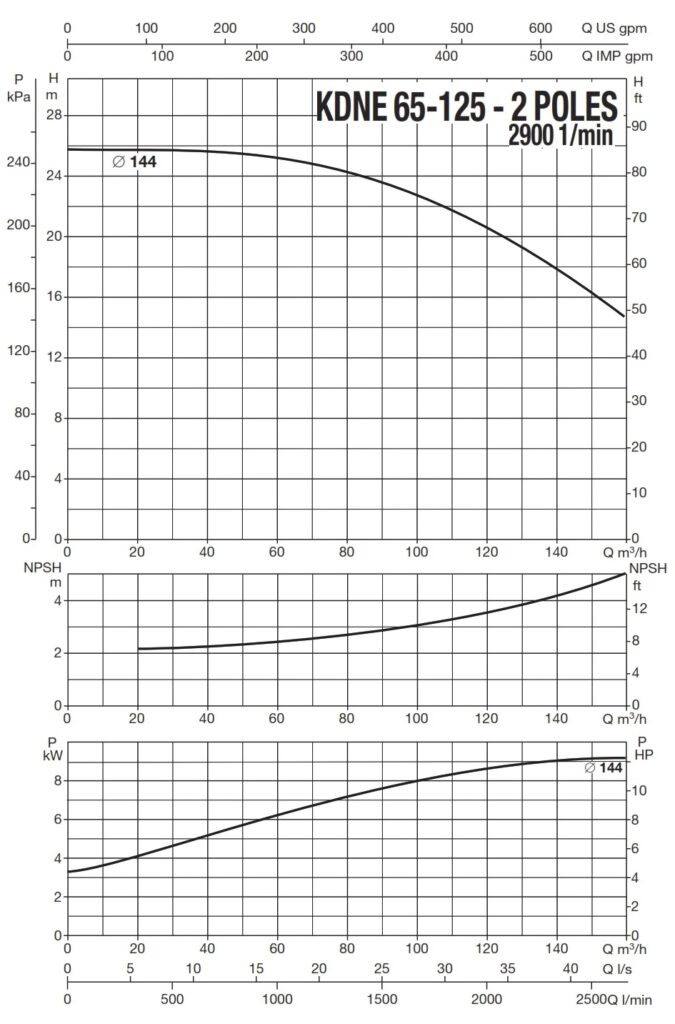

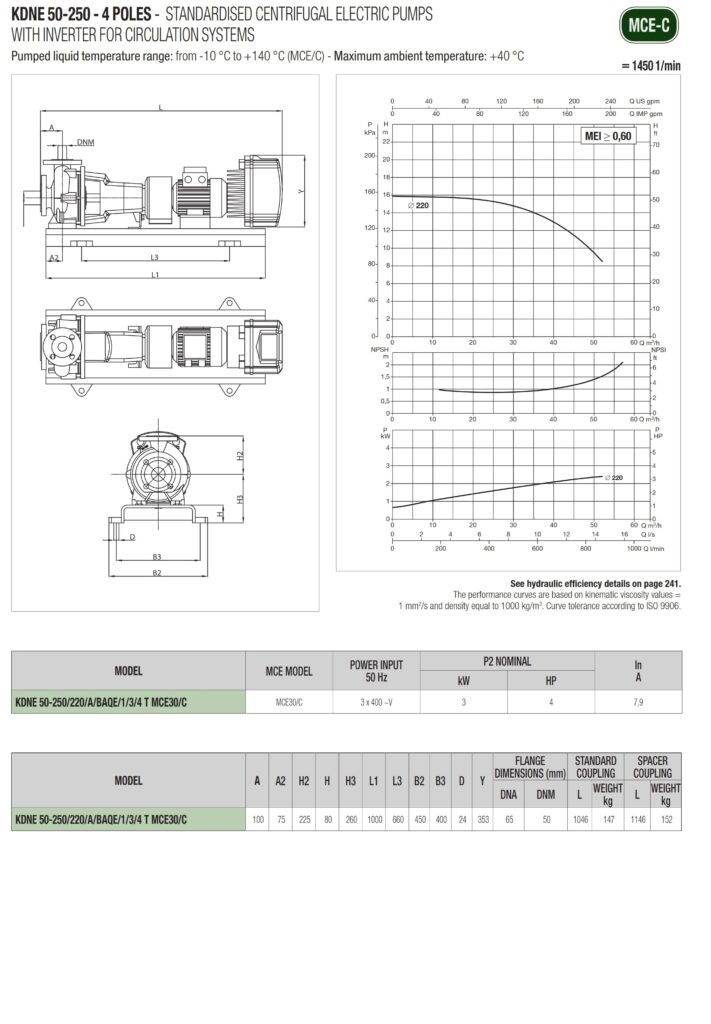

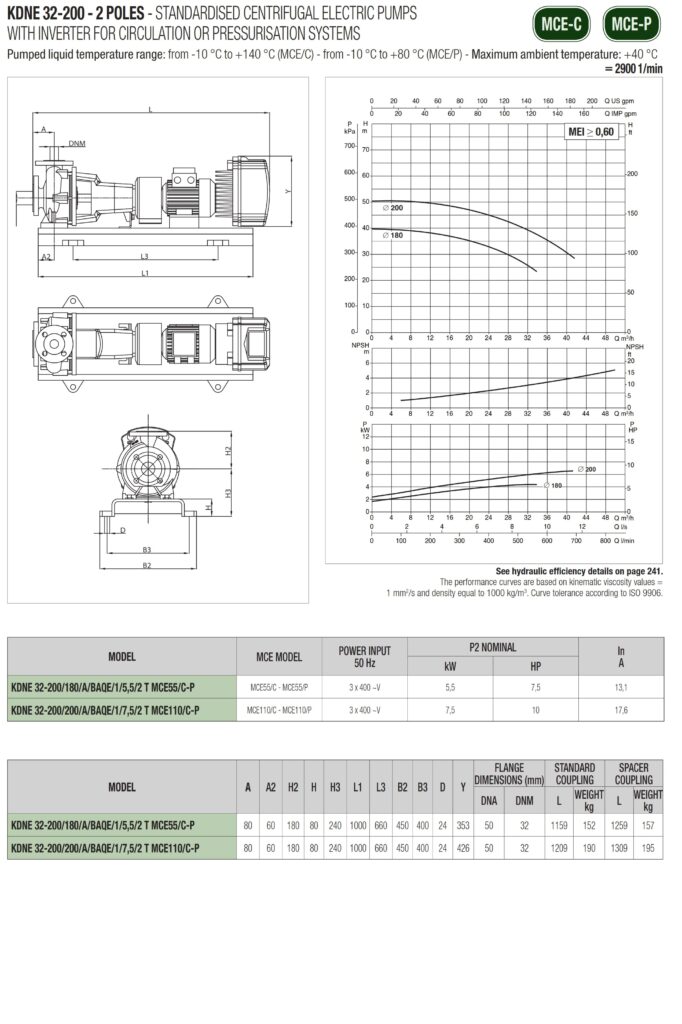

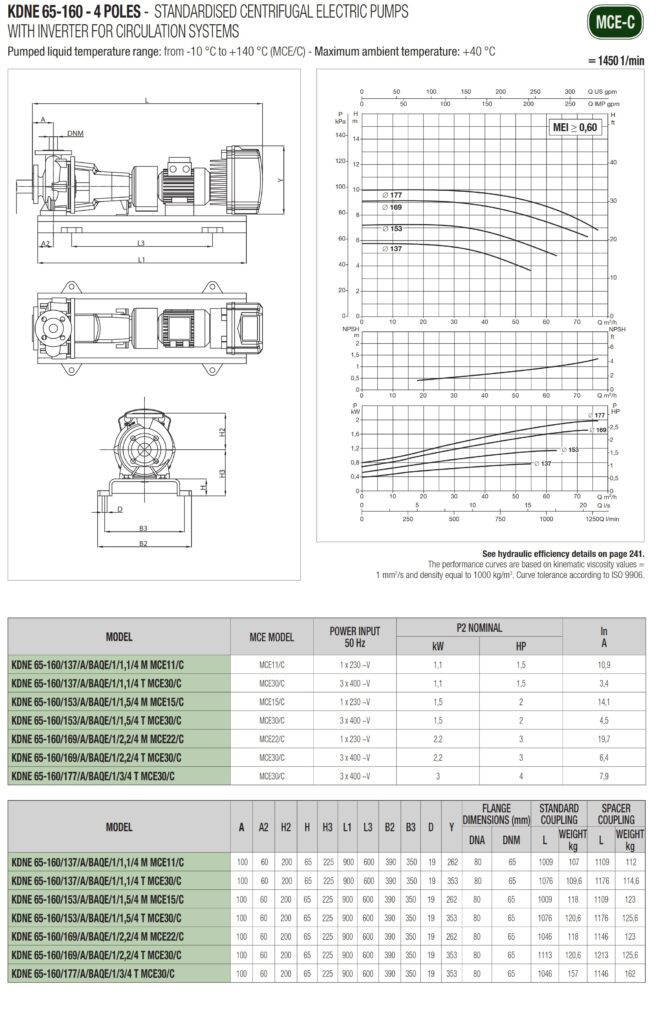

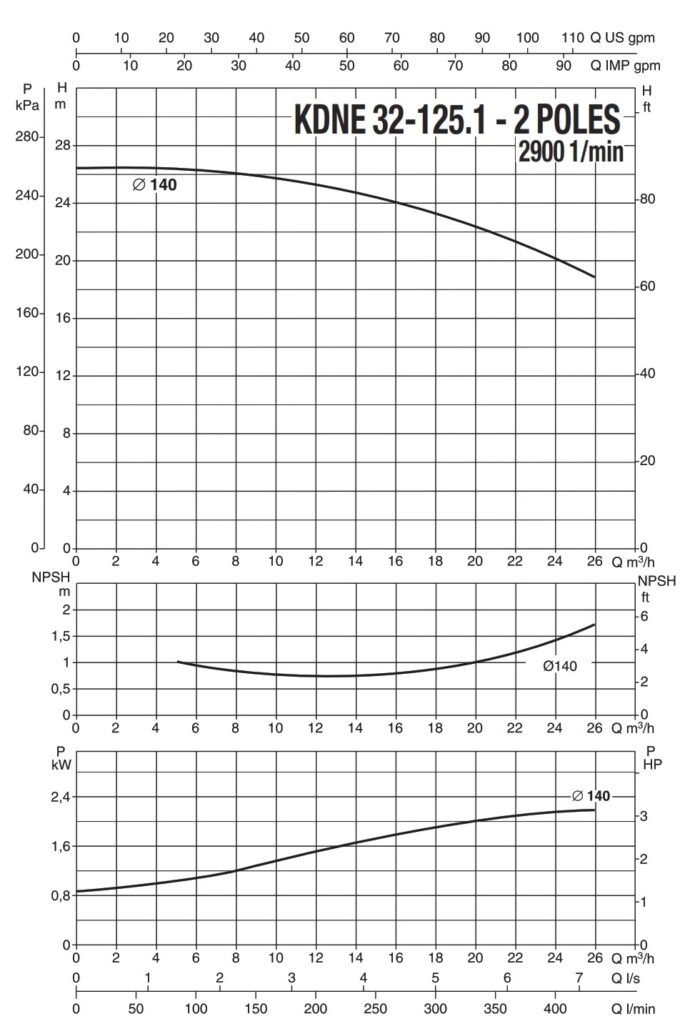

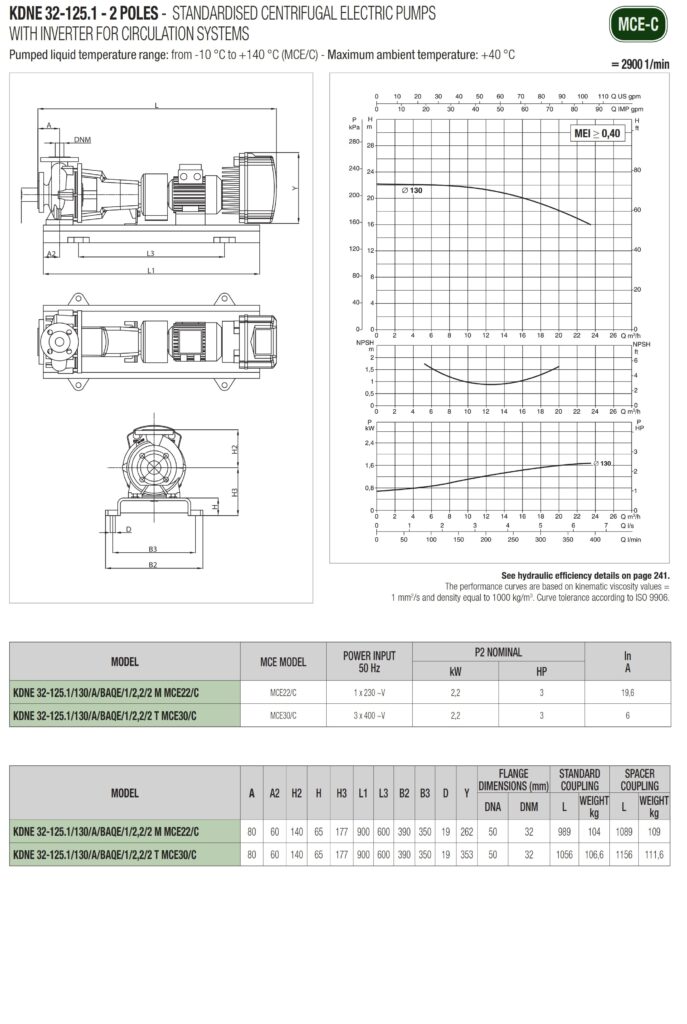

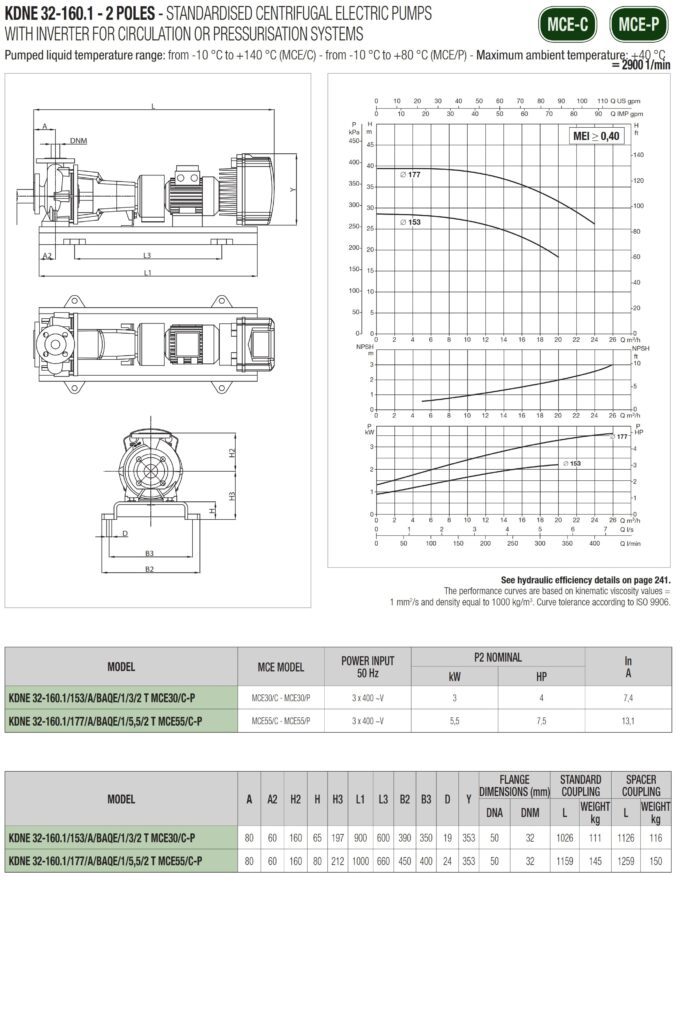

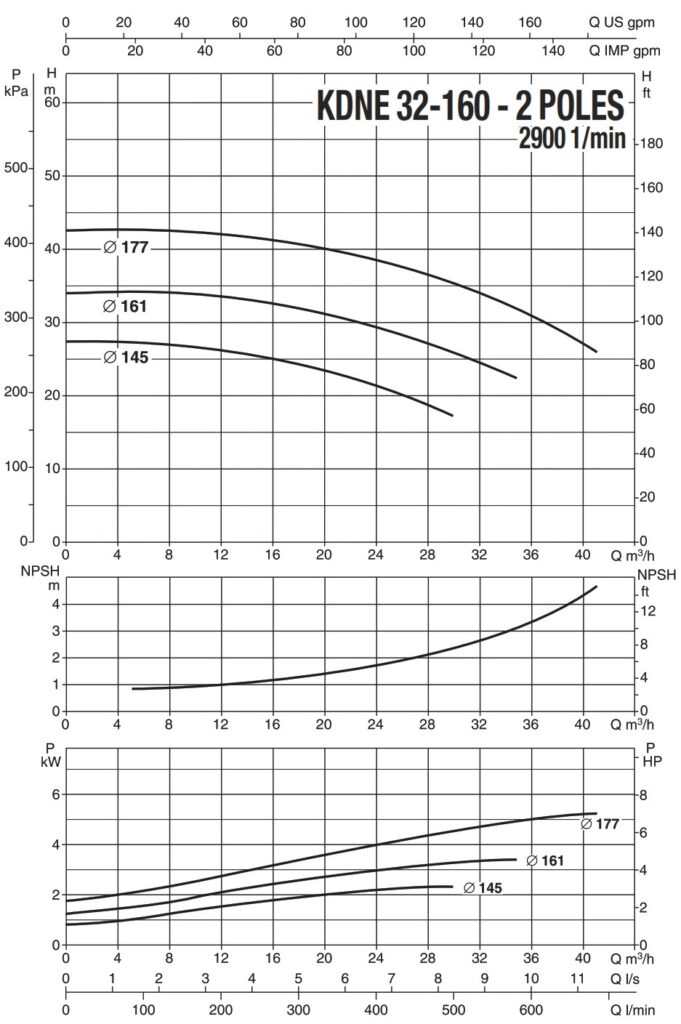

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
