پمپ شناور استیل داب سری SS 8

توضیحات
نظرات (0)
Shipping & Delivery
محصولات بیشتر

مشخصات هیدرولیکی

دبی: حداکثر 110 متر مکعب بر ساعت
هد: حداکثر تا 423 متر
میزان مجاز شن و ماسه محلول در آب: 50 گرم بر متر مکعب
حداکثر دمای محیط: 30 درجه سانتیگراد
قطر خارجی بدنه پمپ: 8 اینچ (اندازه دقیق در مشخصات ابعادی هر مدل)
قطر دهانه خروجی پمپ: 6 اینچ
تعداد استارت مجاز: مراجعه به مشخصات الکتروموتور
نحوه نصب: نصب مستغرق بصورت عمودی و افقی در صورتیکه الکتروموتور هم این قابلیت را داشته باشد

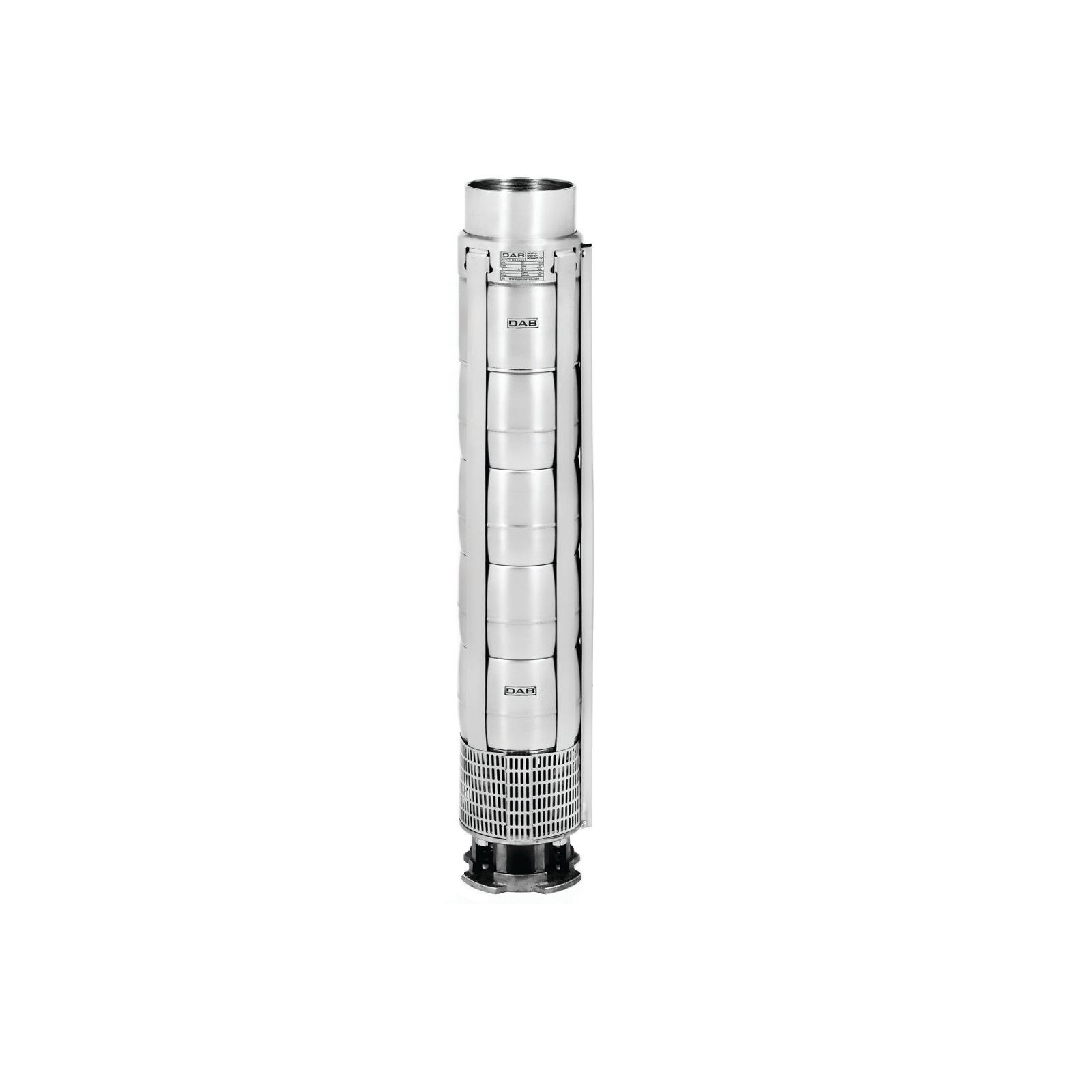

پمپ شناور استیل داب سری SS 8

تمامی قسمت های اصلی پمپ شناور طبقاتی داب شامل بدنه، پروانه، دیفیوزر و محفظه مکش آب به منظور دستیابی به حداکثر توان و مقاومت در برابر سایش و ترکیدگی بطور کامل از استیل 304 ساخته شده است. از مزایای این پمپ ها وزن سبک و قابلیت استفاده در چاه هایی با قطر کم به اندازه قطر خارجی پمپ می باشد. پمپ های شناور داب برای پشتیبانی رنج وسیعی از هد و دبی های مختلف طراحی و ساخته شده اند و به آسانی در وضعیت افقی و عمودی قابل استفاده هستند. فقط در نصب افقی باید به این نکته توجه کرد که سوپاپ یک طرفه در خروجی پمپ حذف و از Cooling sleeve جهت خنک کاری پمپ استفاده شود.

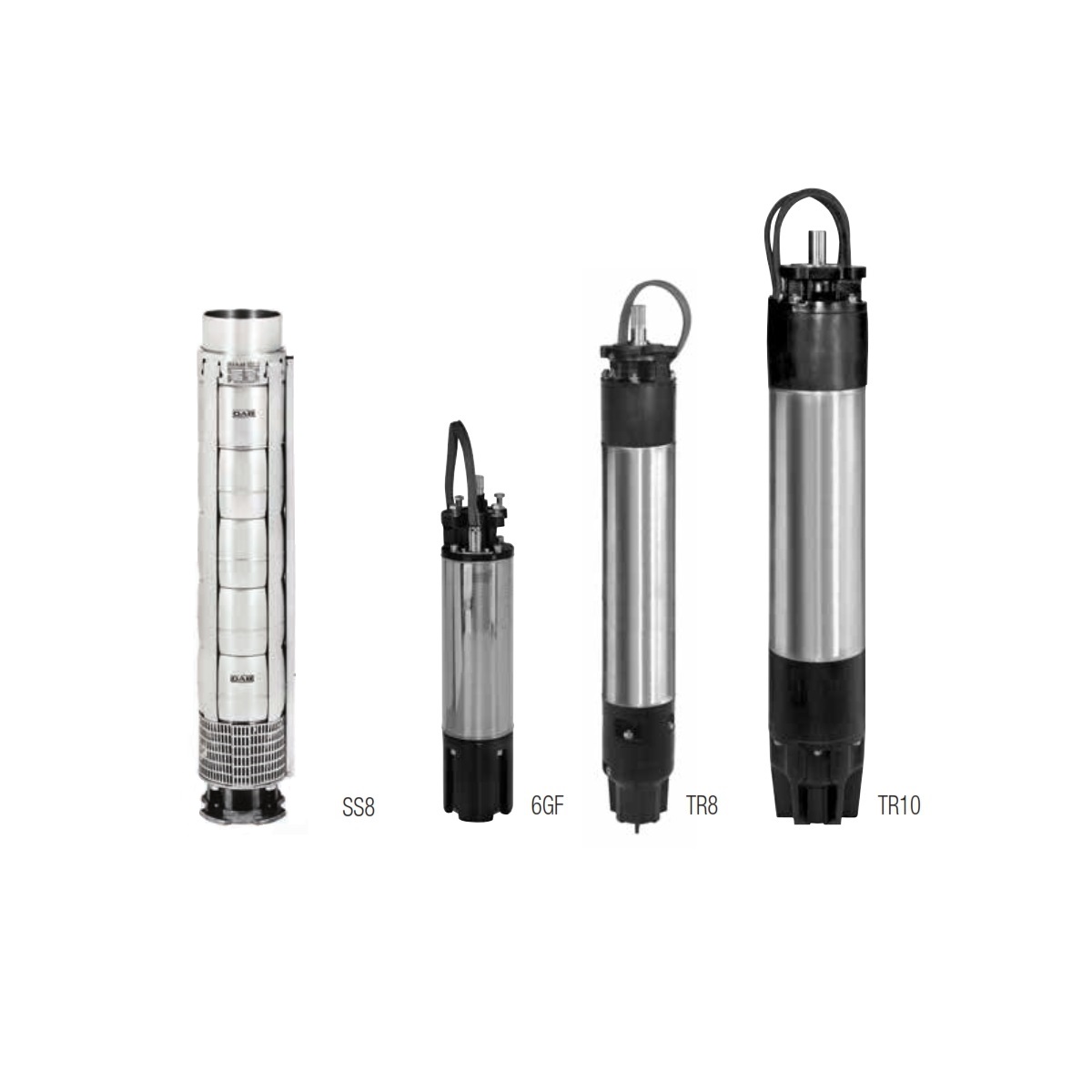

پمپ شناور سری SS قابلیت کوپل شدن با الکتروموتورهای شناور استاندارد 4-6-8-10 اینچ متناسب با مشخصات هیدرولیکی مورد نیاز را دارد. درصورت استفاده از پمپ برای جابه جایی مایعات خورنده، این پمپ ها بصورت سفارشی از متریال استیل 316 ساخته می شوند

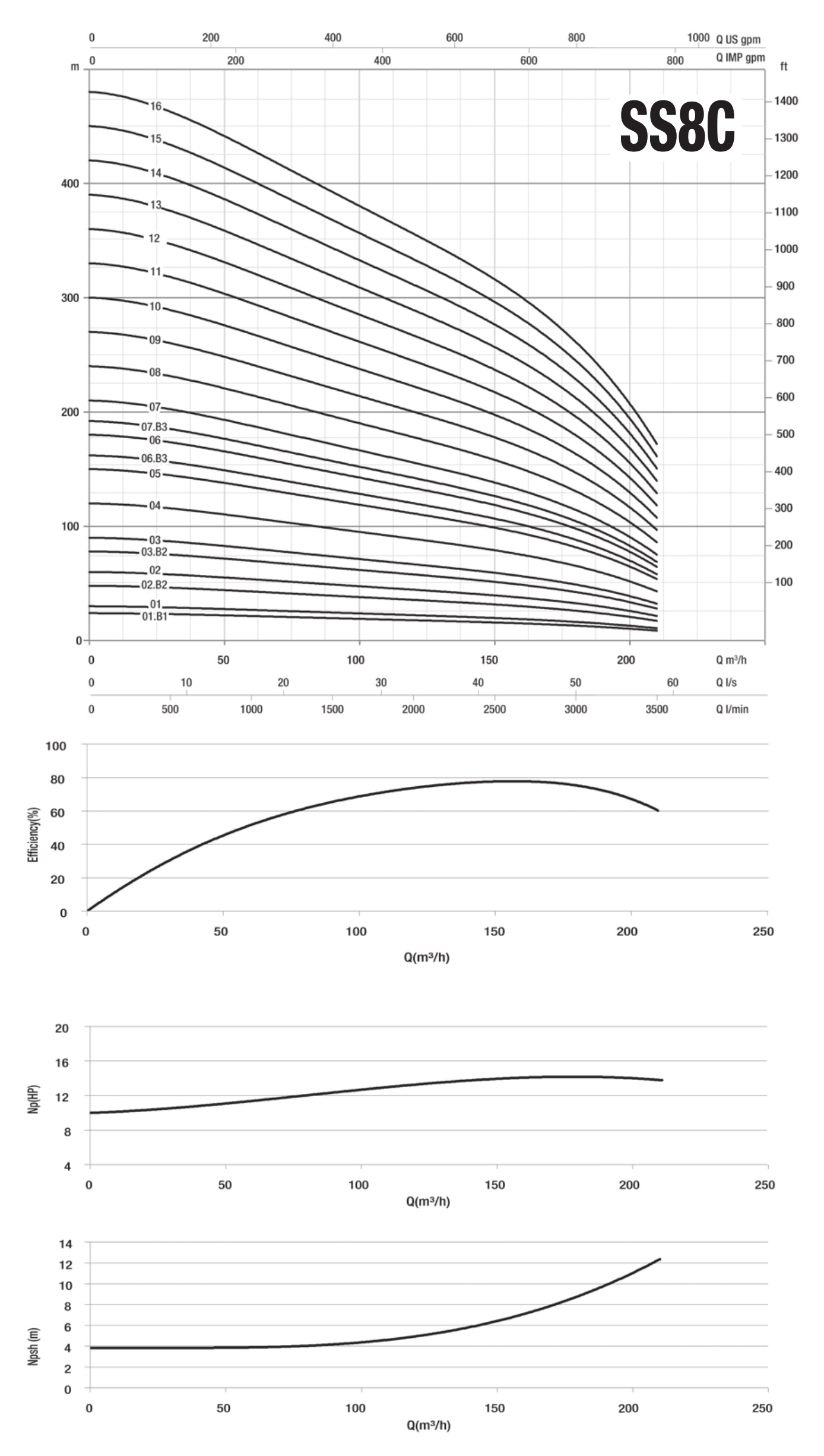

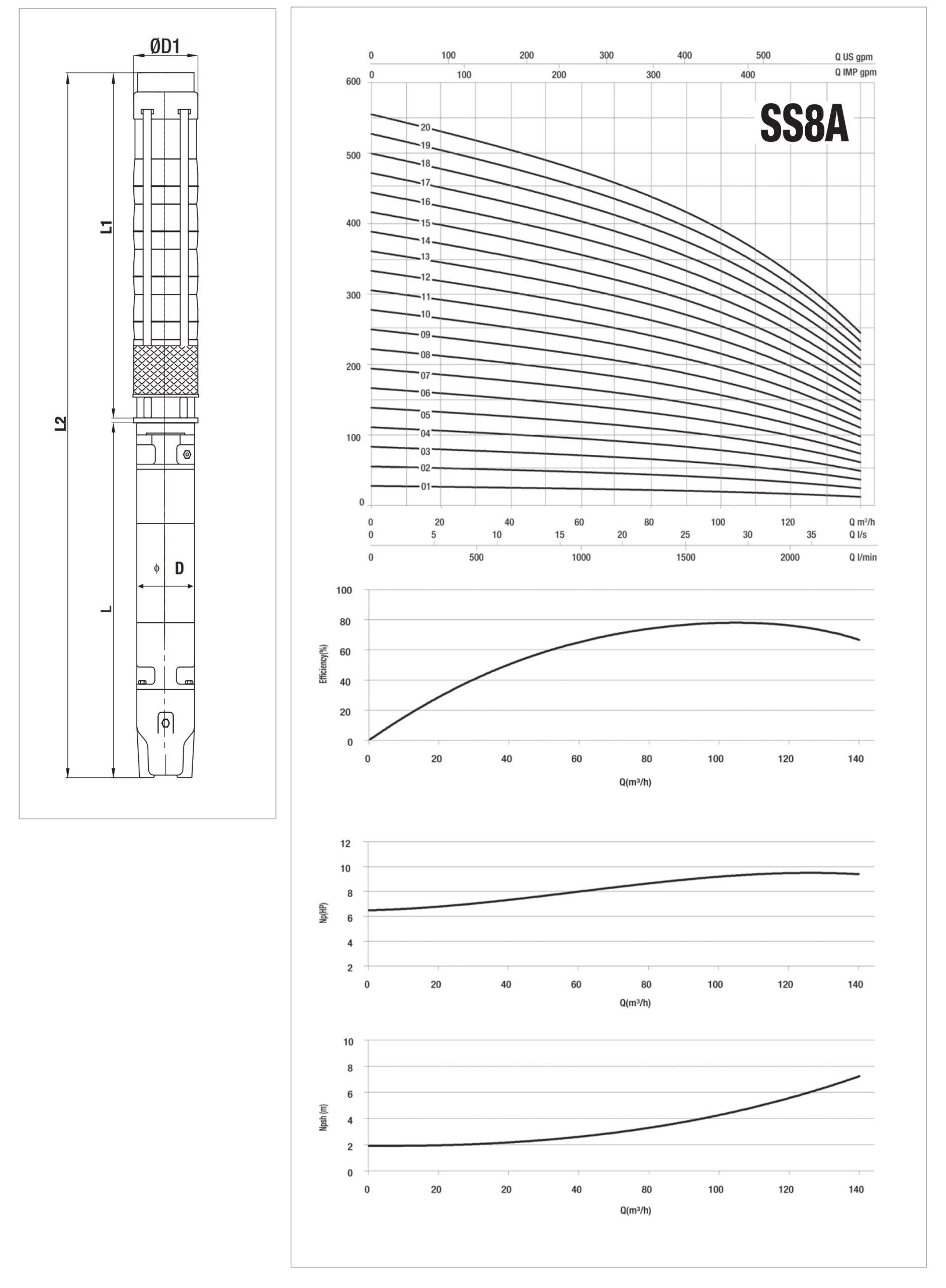

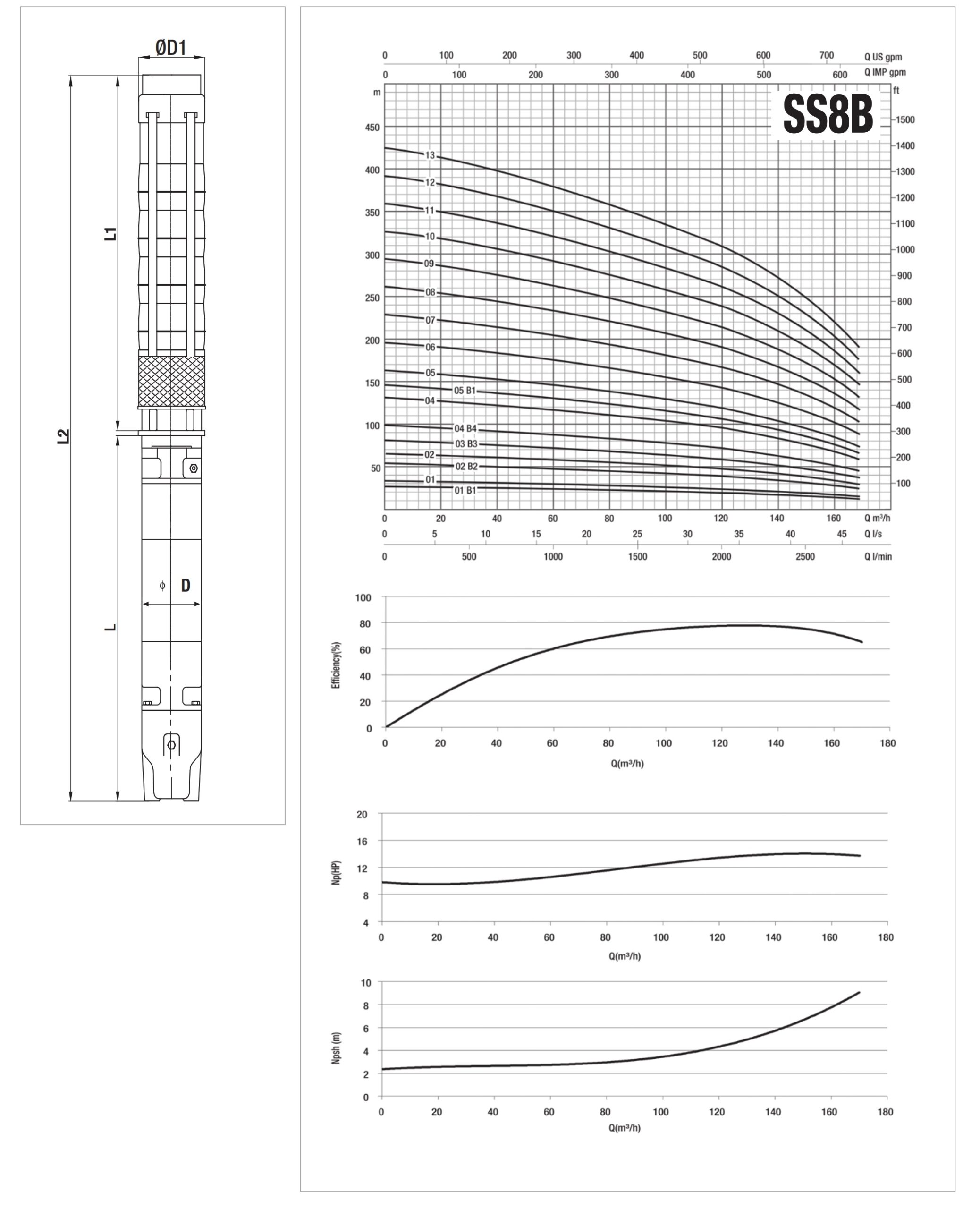

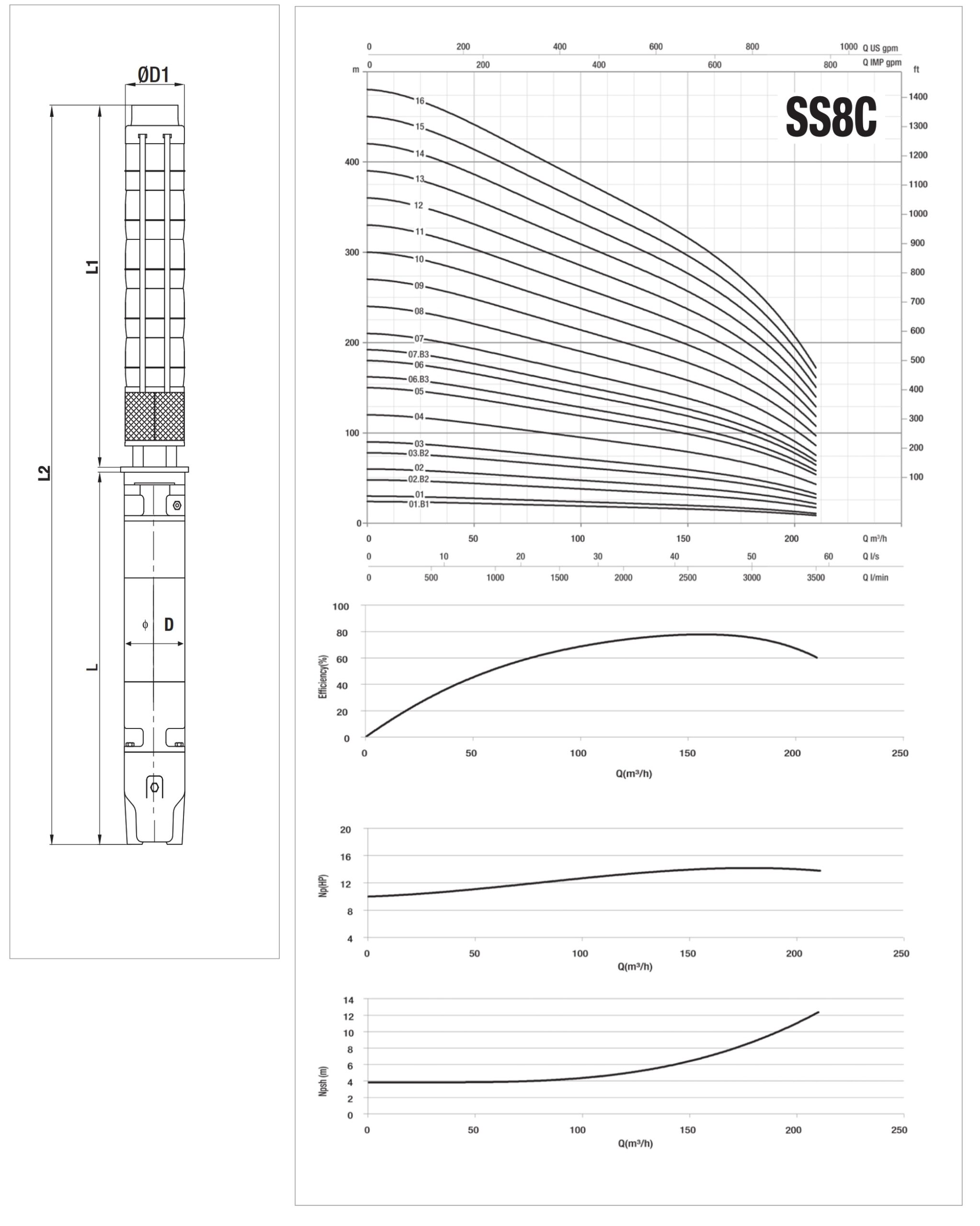

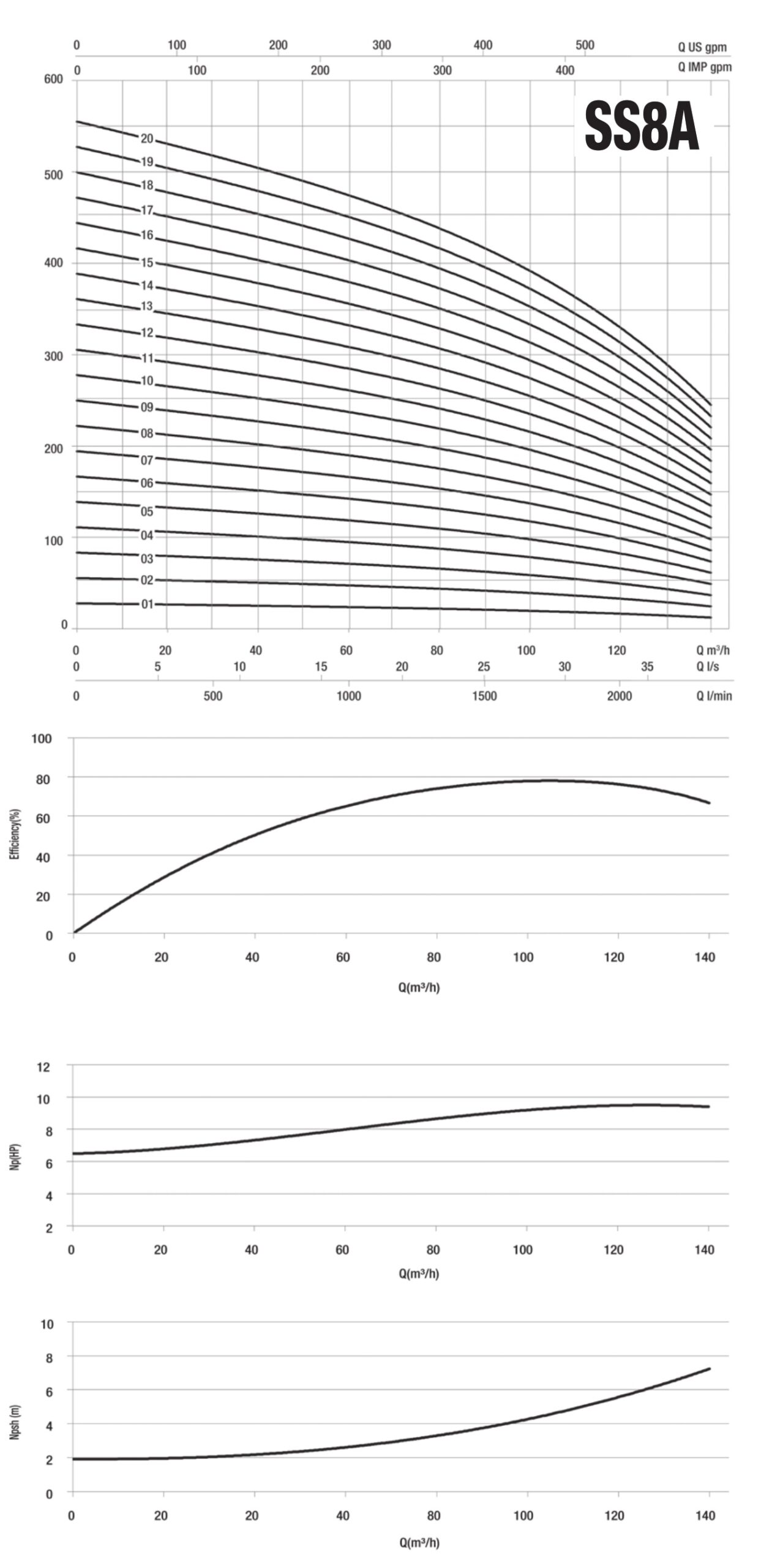

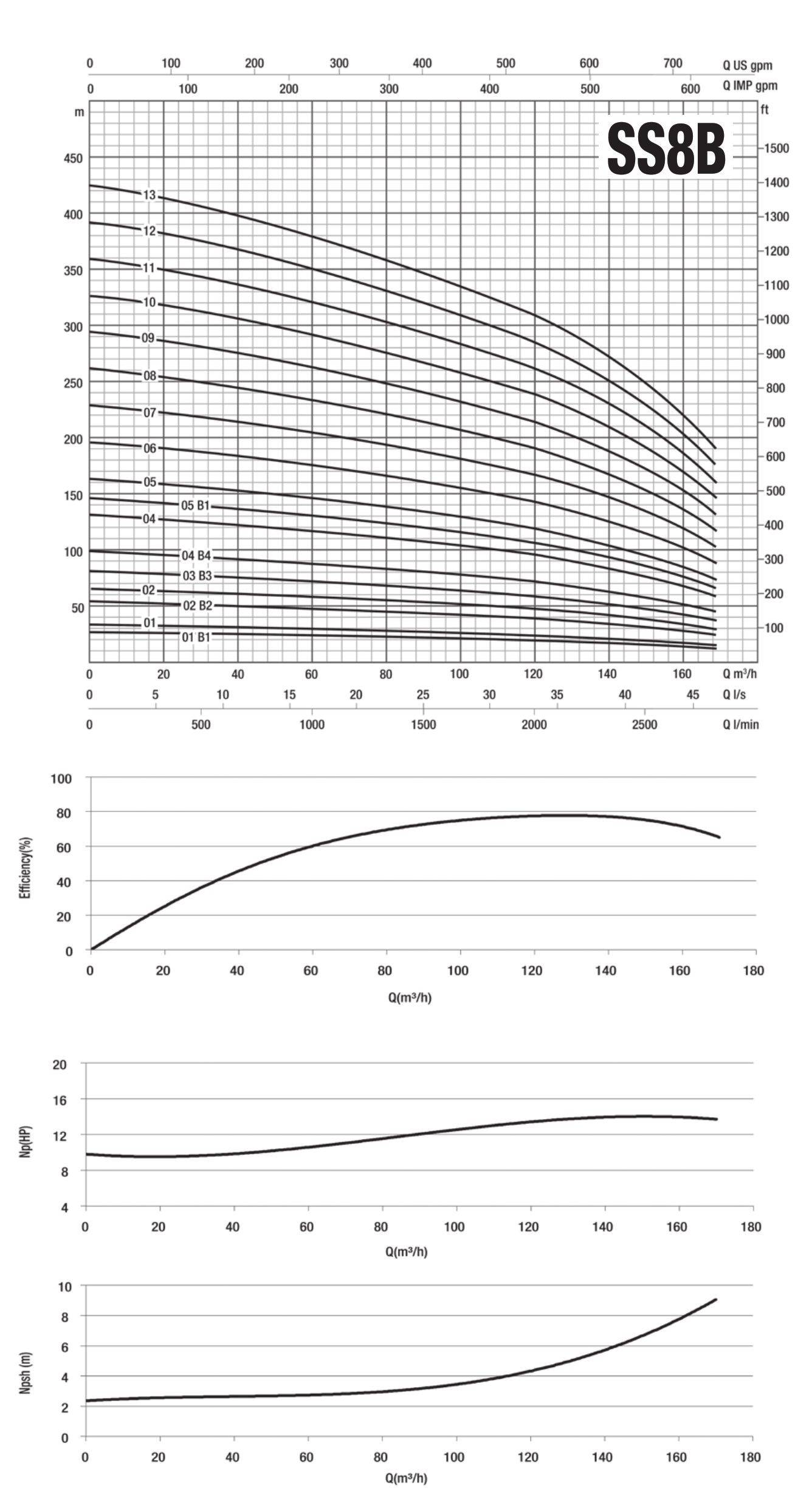

منحنیهای عملکردی پمپ‌ها

کارخانه‌های سازنده پمپ‌ها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنی‌های مختلفی را با انجام آزمایش‌های مشخصی به همراه درخواست مشتری ارائه می‌دهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهره‌برداری از آن‌ها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمده‌است، انجام شود.معمولاً منحنی‌های عملکرد پمپ‌ها را در یک دور خاص نمایش می‌دهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنی‌های عملکردی پمپ‌های گردشی و جابجایی مثبت معمولاً متداول نیست.

ویژگی ها

در پمپ های شناور داب سری SS کانال هایی برای عبور ذرات شن و ماسه محلول در آب تعبیه شده است که این ذرات توسط مایع پمپ شونده تخلیه می شوند.
پروانه ها جهت عملکرد بدون نویز پمپ بالانس شده اند و همچنین برای مونتاژ، تعمیر و نگهداری آسان تر، توسط مهره و واشر مخصوص روی شفت قفل شده اند.
شفت بر روی یاتاقان های لاستیکی گردش دارد که این یاتاقان ها توسط آب روانکاری می شوند.
پمپ ها مجهز به شیر یک طرفه داخلی جهت به حداقل رساندن تلفات اصطکاکی موضعی می باشند.
در قسمت ورودی پمپ از صافی استیل به منظور جلوگیری از ورود ذرات جامد با اندازه مشخص به پمپ استفاده شده است.

قطعات ساختاری
بدنه: استیل 304
پروانه: استیل 304
دیفیوزر: استیل 304
بیرینگ ها: لاستیکی
شفت پمپ: استنلس استیل مطابق با استاندارد AISI 420

مدل	قدرت		حداکثر ارتفاع (m)	حداکثر آبدهی (m³/h)	وزن (کیلوگرم)
مدل	kW	HP	حداکثر ارتفاع (m)	حداکثر آبدهی (m³/h)	وزن (کیلوگرم)
SS8A 01	7.5	10	28	140	32
SS8A 02	15	20	56	140	38
SS8A 03	22	30	83	140	45
SS8A 04	30	40	111	140	51
SS8A 05	37	50	139	140	57
SS8A 06	45	60	167	140	64
SS8A 07	55	75	194	140	70
SS8A 08	63	85	222	140	76
SS8A 09	75	100	250	140	83
SS8A 10	75	100	278	140	89
SS8A 11	92	125	305	140	95
SS8A 12	92	125	333	140	101
SS8A 13	92	125	361	140	108
SS8A 14	110	150	389	140	114
SS8A 15	110	150	416	140	120
SS8A 16	132	180	444	140	127
SS8A 17	132	180	472	140	133
SS8A 18	132	180	500	140	139
