مشخصات هیدرولیکی
دبی: از 4.3 تا 280 متر مکعب بر ساعت
هد: حداکثر تا 41 متر
محدوده دمای مایع: از 0 تا 40 درجه سانتی گراد
محدوده PH مایع: 6.5 - 12
ویسکوزیته مایع: 1mm2/s
حداکثر عمق غوطه وری: 20 متر
قطر دهانه خروجی پمپ: ½ - 3 - 4 - 6 2 اینچ
قطر مجاز ذرات جامد محلول در سیال: 65~100 میلی متر متناسب با مدل پمپ
هد: حداکثر تا 41 متر
محدوده دمای مایع: از 0 تا 40 درجه سانتی گراد
محدوده PH مایع: 6.5 - 12
ویسکوزیته مایع: 1mm2/s
حداکثر عمق غوطه وری: 20 متر
قطر دهانه خروجی پمپ: ½ - 3 - 4 - 6 2 اینچ
قطر مجاز ذرات جامد محلول در سیال: 65~100 میلی متر متناسب با مدل پمپ
مشخصات هیدرولیکی
توان: از 1.1 تا 11 کیلووات
کلاس حفاظتی الکتروموتور: IP68
کلاس عایق بندی: F
برق ورودی استاندارد:
سه فاز 400 V - 50Hz
تعداد پل: 2 و 4
تعداد استارت مجاز: حداکثر 20 استارت در ساعت
نوع راه اندازی: از توان 1.1 تا 4 کیلووات نوع راه اندازی مستقیم و از توان 5.5 تا 11 کیلووات نوع راه اندازی ستاره- مثلث می باشد.
کلاس حفاظتی الکتروموتور: IP68
کلاس عایق بندی: F
برق ورودی استاندارد:
سه فاز 400 V - 50Hz
تعداد پل: 2 و 4
تعداد استارت مجاز: حداکثر 20 استارت در ساعت
نوع راه اندازی: از توان 1.1 تا 4 کیلووات نوع راه اندازی مستقیم و از توان 5.5 تا 11 کیلووات نوع راه اندازی ستاره- مثلث می باشد.
قطعات ساختاری
بدنه: چدن با پوشش Acrylic
پروانه: چدن
نوع پروانه:
C: تک کانالی
V: گردابی (SUPER VORTEX)
شفت: استیل مطابق با استاندارد AISI 420
مکانیکال سیل:
سیل سمت پمپ: سیلیکون کارباید/سیلیکون کارباید
سیل سمت الکتروموتور: سیلیکون کارباید/کربن
پروانه: چدن
نوع پروانه:
C: تک کانالی
V: گردابی (SUPER VORTEX)
شفت: استیل مطابق با استاندارد AISI 420
مکانیکال سیل:
سیل سمت پمپ: سیلیکون کارباید/سیلیکون کارباید
سیل سمت الکتروموتور: سیلیکون کارباید/کربن

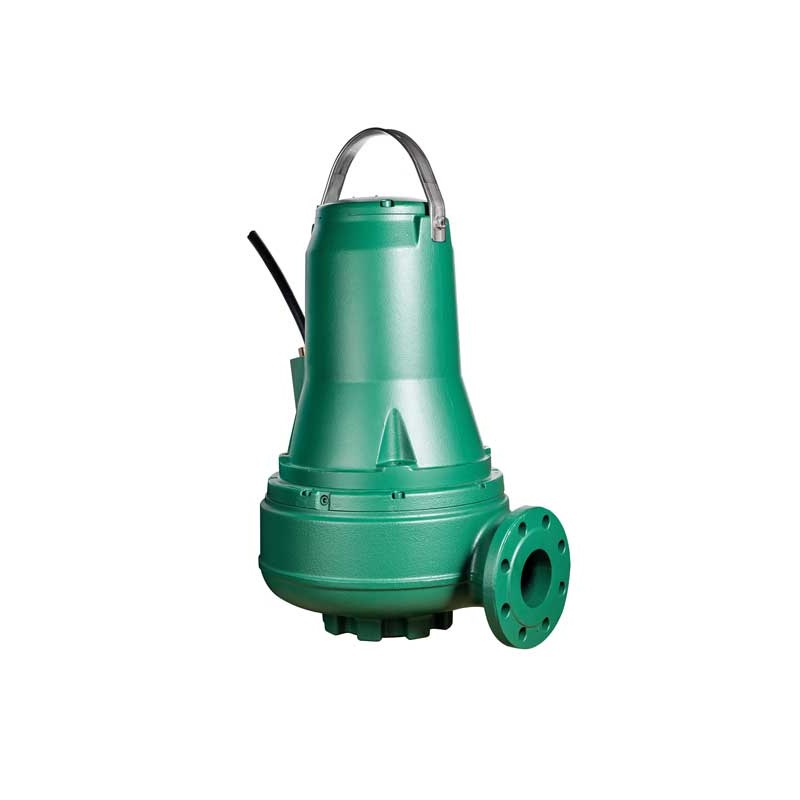

پمپ لجن کش چدنی داب سری FK
پمپ های لجن کش سری FK با بدنه چدنی و پروانه تک کانالی یا جریان گردابی برای انتقال آب یا فاضلاب های صنعتی و شهری، مطابق با استاندارد اتحادیه اروپا EN 12050-1 طراحی و ساخته شده اند. همچنین مدل های ضد انفجار این پمپ ها برای مکان های حساس و قابل اشتعال دارای گواهینامه های ATEX و IECEx موجود می باشند. درجه ضد انفجاری به شرح زیر می باشد:
ATEX: II2G Ex db k IIB T4
IECEx: Ex db IIB T4 Gb
ATEX: II2G Ex db k IIB T4
IECEx: Ex db IIB T4 Gb
ویژگی ها
درصورتیکه الکتروپمپ های سری FK بصورت کامل در مایع مستغرق باشند، قابلیت کار دائم و در مواردی که بخشی از بدنه پمپ مستغرق باشد، متناسب با عمق مایع قابلیت کار مقطعی را نیز دارند.
طراحی پمپ ها با پروانه سوپر ورتکس ضد انسداد جهت پشتیبانی از پمپاژ مایع با حداکثر ذرات جامد محلول
طراحی پمپ ها با پروانه تک کانالی جهت دستیابی به حداکثر راندمان، مطابق با استاندارد اتحادیه اروپا EN 12050-1
سیل های مکانیکی از نوع کارتریجی می باشد که به منظور افزایش طول عمر و کارایی، در محفظه ای از روغن قرار گرفته است.
الکتروموتورها از نوع قفس سنجابی با استاندارد IE3 (راندمان بالا) می باشند.
بلبرینگ ها از نوع روغنی است که عمر تقریبی آن ها 50.000 ساعت کارکرد، برآورد شده است.
در داخل سیم پیچ های استاتور، بی متال با حداکثر دمای قابل تحمل 130 درجه سانتی گراد قرار گرفته است.
شفت از جنس استنلس استیل با حداکثر مقاومت در مقابل خستگی و شکست طراحی شده است.

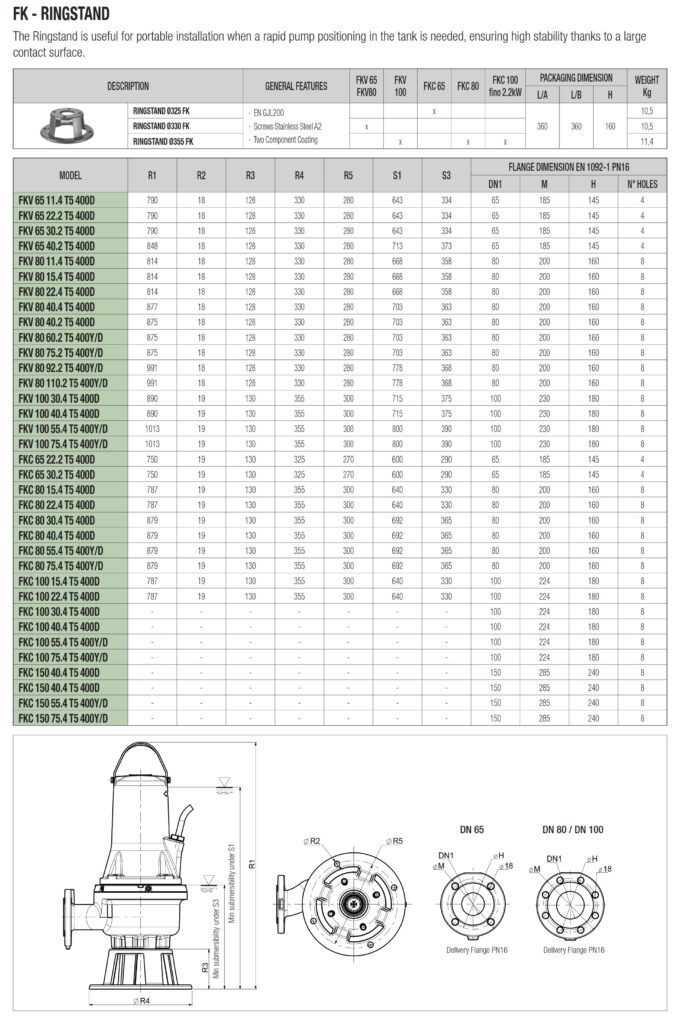

پمپ های داب سری FK قابلیت نصب ثابت با گاید و پایه کوپلینگی و نصب پرتابل بر روی پایه را دارند.
کابل برق از نوع H07RN-F با قابلیت انعطاف پذیری و مقاومت بالا می باشد.
در صورت سفارش، سنسور رطوبت با قابلیت تشخیص نفوذ مایع از قسمت سیل مکانیکی به محفظه روغن، قابل ارائه است.
طراحی پمپ ها با پروانه سوپر ورتکس ضد انسداد جهت پشتیبانی از پمپاژ مایع با حداکثر ذرات جامد محلول
طراحی پمپ ها با پروانه تک کانالی جهت دستیابی به حداکثر راندمان، مطابق با استاندارد اتحادیه اروپا EN 12050-1
سیل های مکانیکی از نوع کارتریجی می باشد که به منظور افزایش طول عمر و کارایی، در محفظه ای از روغن قرار گرفته است.
الکتروموتورها از نوع قفس سنجابی با استاندارد IE3 (راندمان بالا) می باشند.
بلبرینگ ها از نوع روغنی است که عمر تقریبی آن ها 50.000 ساعت کارکرد، برآورد شده است.
در داخل سیم پیچ های استاتور، بی متال با حداکثر دمای قابل تحمل 130 درجه سانتی گراد قرار گرفته است.
شفت از جنس استنلس استیل با حداکثر مقاومت در مقابل خستگی و شکست طراحی شده است.
پمپ های داب سری FK قابلیت نصب ثابت با گاید و پایه کوپلینگی و نصب پرتابل بر روی پایه را دارند.
کابل برق از نوع H07RN-F با قابلیت انعطاف پذیری و مقاومت بالا می باشد.
در صورت سفارش، سنسور رطوبت با قابلیت تشخیص نفوذ مایع از قسمت سیل مکانیکی به محفظه روغن، قابل ارائه است.
کاربرد
انتقال آب های آلوده و فاضلاب ساختمان های مسکونی، صنعتی و تجاری
سیستم های تصفیه فاضلاب
استفاده در مصارف عمومی همچون جابجایی و تخلیه آبهای زیرزمینی یا آب باران، فاضلاب خاکستری و آب رودخانه و دریاچه ها با ذرات جامد تا قطر حداکثر 65 تا 100 میلی متر متناسب با مدل پمپ
سیستم های تصفیه فاضلاب
استفاده در مصارف عمومی همچون جابجایی و تخلیه آبهای زیرزمینی یا آب باران، فاضلاب خاکستری و آب رودخانه و دریاچه ها با ذرات جامد تا قطر حداکثر 65 تا 100 میلی متر متناسب با مدل پمپ

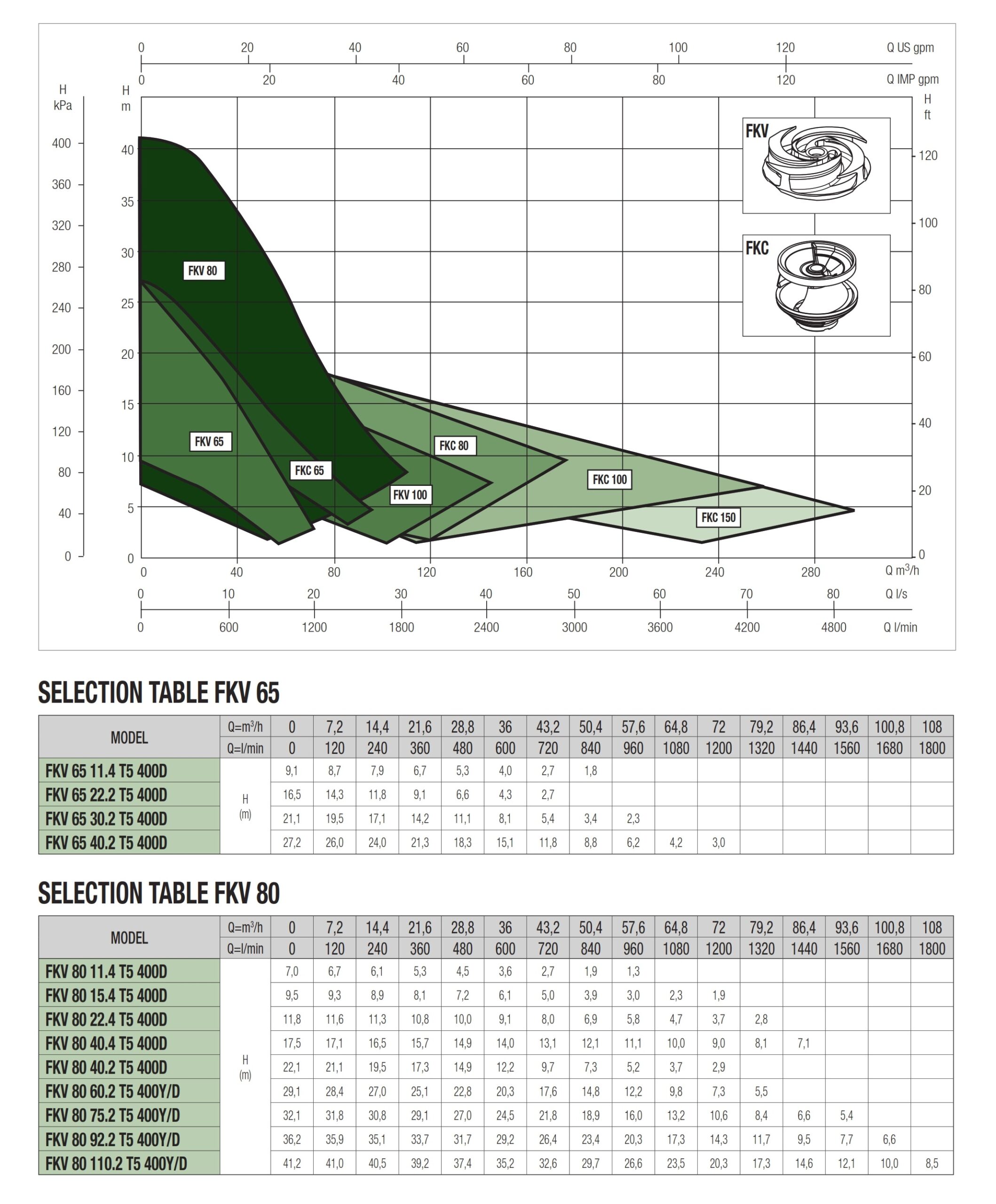

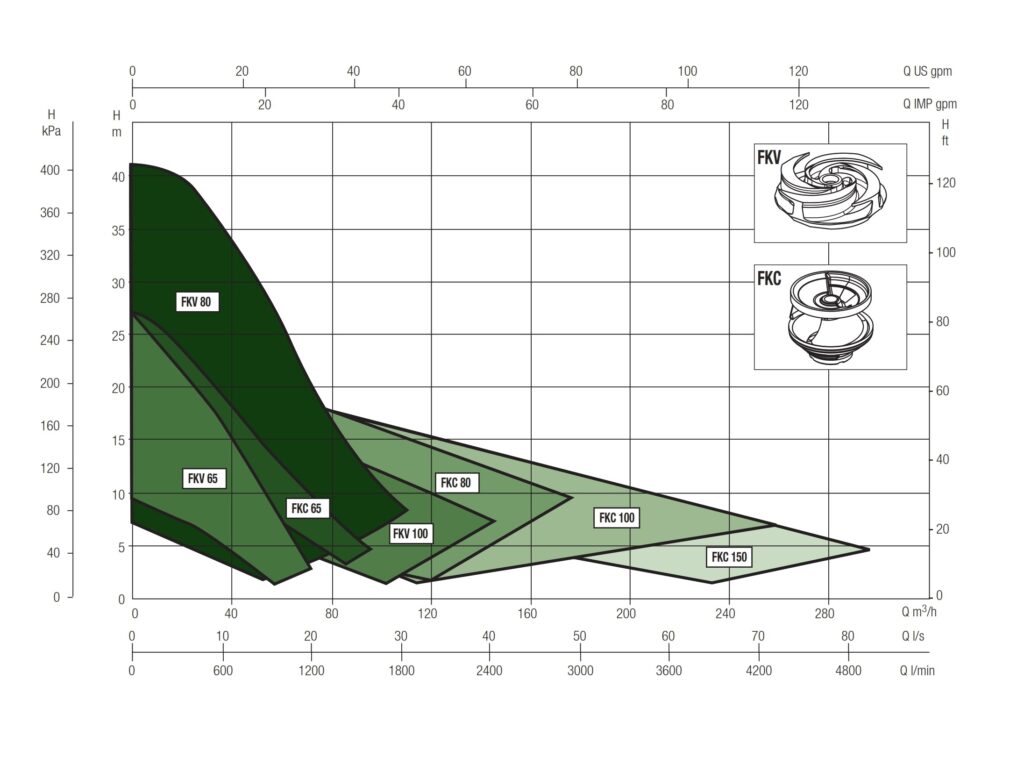

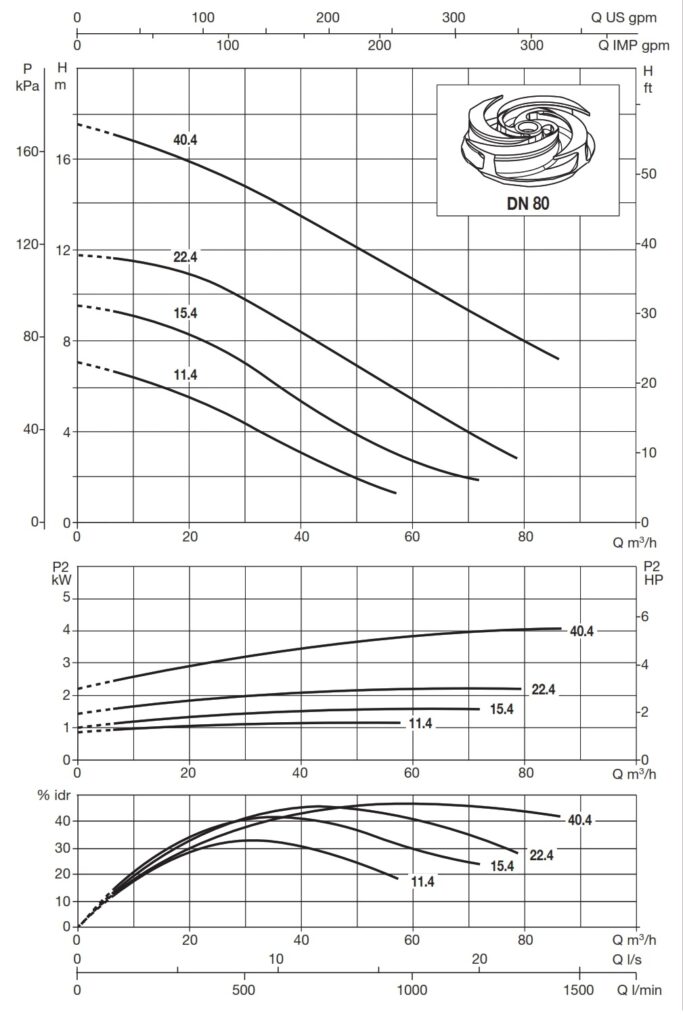

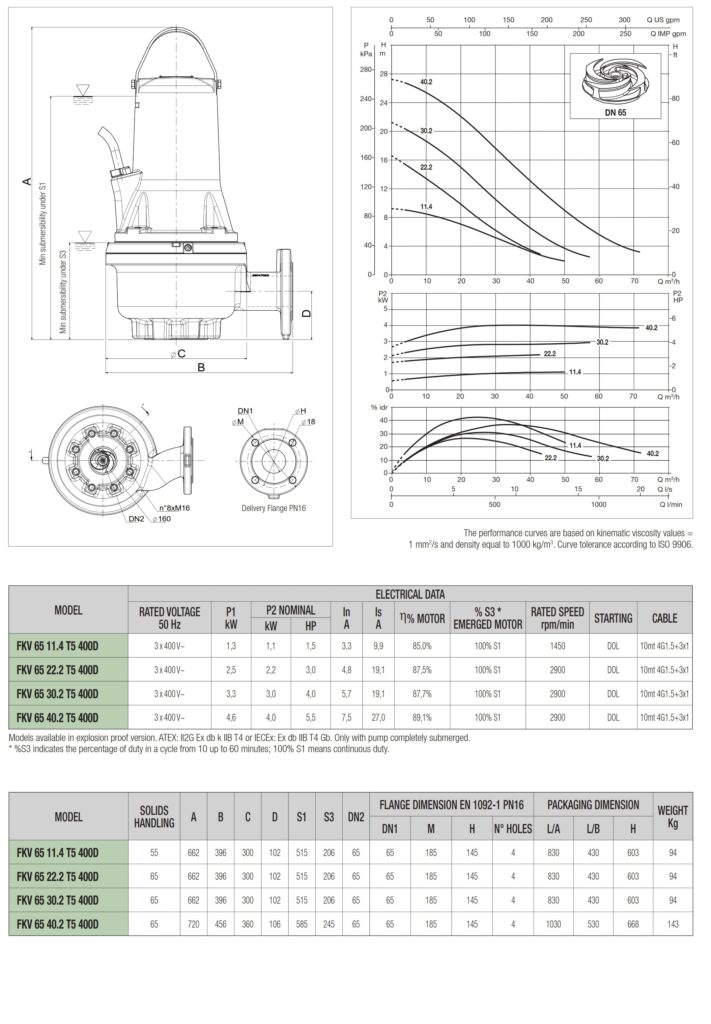

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
|
مدل |
قدرت |
حداکثر ارتفاع (متر) |
حداکثر آبدهی (مترکعب بر ساعت) |
وزن (کیلوگرم) |
|
|
kW |
hp |
||||
|
FKV 65 11.4 T5 400D |
1.1 |
1.5 |
9.1 |
50.4 |
94 |
|
FKV 65 22.2 T5 400D |
2.2 |
3 |
16.5 |
43.2 |
94 |
|
FKV 65 30.2 T5 400D |
3 |
4 |
21.1 |
57.6 |
94 |
|
FKV 65 40.2 T5 400D |
4 |
5.5 |
27.2 |
72 |
143 |
|
FKV 80 11.4 T5 400D |
1.1 |
1.5 |
7 |
79.2 |
103 |
|
FKV 80 15.4 T5 400D |
1.5 |
2 |
9.5 |
86.4 |
103 |
|
FKV 80 22.4 T5 400D |
2.2 |
3 |
11.8 |
72 |
104 |
|
FKV 80 40.4 T5 400D |
4 |
5.5 |
17.5 |
57.6 |
172 |
|
FKV 80 40.2 T5 400D |
4 |
5.5 |
22.1 |
72 |
148 |
|
FKV 80 60.2 T5 400Y/D |
6 |
8.2 |
29.1 |
79.2 |
152 |
|
FKV 80 75.2 T5 400Y/D |
7.5 |
10.2 |
32.1 |
86.4 |
152 |
|
FKV 80 92.2 T5 400Y/D |
9.2 |
12.5 |
36.2 |
72 |
202 |
|
FKV 80 110.2 T5 400Y/D |
11 |
15 |
41.2 |
79.2 |
202 |
|
FKV 100 30.4 T5 400D |
3 |
4 |
11.8 |
86.4 |
166 |
|
FKV 100 40.4 T5 400D |
4 |
5.5 |
14 |
72 |
166 |
|
FKV 100 55.4 T5 400Y/D |
5.5 |
7.5 |
15.9 |
79.2 |
220 |
|
FKV 100 75.4 T5 400Y/D |
7.5 |
10 |
19 |
93.6 |
220 |
|
FKC 65 22.2 T5 400D |
2.2 |
3 |
20 |
100.8 |
166 |
