مشخصات هدرولیکی
دبی: از 3 تا 48 متر مکعب بر ساعت
هد: حداکثر تا 16.5 متر
محدوده دمای مایع: از 0 تا 40 درجه سانتی گراد
محدوده PH مایع: 6 - 11
حداکثر عمق غوطه وری: 20 متر
قطر دهانه خروجی پمپ: ½ 2 اینچ
نوع خروجی: فلنج مطابق با استاندارد UNI 1092 PN6
قطر مجاز ذرات جامد محلول در سیال: 62 میلی متر
هد: حداکثر تا 16.5 متر
محدوده دمای مایع: از 0 تا 40 درجه سانتی گراد
محدوده PH مایع: 6 - 11
حداکثر عمق غوطه وری: 20 متر
قطر دهانه خروجی پمپ: ½ 2 اینچ
نوع خروجی: فلنج مطابق با استاندارد UNI 1092 PN6
قطر مجاز ذرات جامد محلول در سیال: 62 میلی متر
مشخصات الکتریکی
توان: از 0.6 تا 2.2 کیلووات
کلاس حفاظتی الکتروموتور: IP68
کلاس عایق بندی: F
برق ورودی استاندارد:
تکفاز230 V - 50Hz
سه فاز 400 V - 50Hz
تعداد پل: 2
تعداد استارت مجاز: حداکثر 20 استارت در ساعت
کلاس حفاظتی الکتروموتور: IP68
کلاس عایق بندی: F
برق ورودی استاندارد:
تکفاز230 V - 50Hz
سه فاز 400 V - 50Hz
تعداد پل: 2
تعداد استارت مجاز: حداکثر 20 استارت در ساعت
کاربرد
انتقال آب های آلوده و فاضلاب ساختمان های مسکونی، صنعتی و تجاری
سیستم های تصفیه فاضلاب
استفاده در مصارف عمومی همچون جابه جایی و تخلیه آبهای زیرزمینی یا آب باران، فاضلاب خاکستری و آب رودخانه و دریاچه ها با ذرات جامد تا قطر حداکثر 42 میلی متر
سیستم های تصفیه فاضلاب
استفاده در مصارف عمومی همچون جابه جایی و تخلیه آبهای زیرزمینی یا آب باران، فاضلاب خاکستری و آب رودخانه و دریاچه ها با ذرات جامد تا قطر حداکثر 42 میلی متر
پمپ لجن کش چدنی داب سری FEKA 2500-2700
پمپ های لجن کش سری FEKA 2500-2700 با بدنه چدنی و پروانه جریان گردابی برای انتقال آب یا فاضلاب های صنعتی و شهری متناسب با متریال پمپ طراحی و ساخته شده اند. این پمپ ها قابلیت نصب در وضعیت عمودی بصورت ثابت (با پایه کوپلینگی) یا پرتابل را دارند.
ویژگی ها
درصورتیکه الکتروپمپ های سری FEKA 2500-2700 بصورت کامل در مایع مستغرق باشند، قابلیت کار دائم را دارند.
سیل مکانیکی به منظور افزایش طول عمر و کارایی، در محفظه ای از روغن قرار گرفته است.
الکتروموتور از نوع آسنکرون خشک و ضد آب می باشد که توسط مایع پمپ شونده خنک می شود.
در داخل سیم پیچ ها از محافظ حرارتی استفاده شده که قابلیت اتصال به تابلو کنترل را دارد.
الکتروپمپ های تک فاز به همراه خازن که در یک پنل خارجی قرار گرفته و محافظ حرارتی ارائه می شوند. همچنین این پمپ ها در دو نوع ساده و فلوتر دار موجود می باشند.
روتور بر روی بلبرینگ هایی نصب شده که بطور مداوم روغن کاری می شوند، که از مزایای آن کاهش نویز و تحمل زیاد در مقابل بارهای محوری می باشد.
کابل برق از نوع H07RN-F با قابلیت انعطاف پذیری و مقاومت بالا می باشد.
الکتروپمپ های سه فاز باید به صورت جداگانه به تابلو کنترل و تجهیزات حفاظتی مجهز گردند.
در صورت سفارش، سنسور رطوبت با قابلیت تشخیص نفوذ مایع از سیل مکانیکی به محفظه روغن، قابل ارائه است
سیل مکانیکی به منظور افزایش طول عمر و کارایی، در محفظه ای از روغن قرار گرفته است.
الکتروموتور از نوع آسنکرون خشک و ضد آب می باشد که توسط مایع پمپ شونده خنک می شود.
در داخل سیم پیچ ها از محافظ حرارتی استفاده شده که قابلیت اتصال به تابلو کنترل را دارد.
الکتروپمپ های تک فاز به همراه خازن که در یک پنل خارجی قرار گرفته و محافظ حرارتی ارائه می شوند. همچنین این پمپ ها در دو نوع ساده و فلوتر دار موجود می باشند.
روتور بر روی بلبرینگ هایی نصب شده که بطور مداوم روغن کاری می شوند، که از مزایای آن کاهش نویز و تحمل زیاد در مقابل بارهای محوری می باشد.
کابل برق از نوع H07RN-F با قابلیت انعطاف پذیری و مقاومت بالا می باشد.
الکتروپمپ های سه فاز باید به صورت جداگانه به تابلو کنترل و تجهیزات حفاظتی مجهز گردند.
در صورت سفارش، سنسور رطوبت با قابلیت تشخیص نفوذ مایع از سیل مکانیکی به محفظه روغن، قابل ارائه است
قطعات ساختاری
بدنه: چدن
پروانه: چدن
نوع پروانه: گردابی (VORTEX)
شفت: استیل مطابق با استاندارد AISI 420
مکانیکال سیل:
سیل سمت پمپ: سیلیکون کارباید/سیلیکون کارباید
سیل سمت الکتروموتور: کاسه نمد
پروانه: چدن
نوع پروانه: گردابی (VORTEX)
شفت: استیل مطابق با استاندارد AISI 420
مکانیکال سیل:
سیل سمت پمپ: سیلیکون کارباید/سیلیکون کارباید
سیل سمت الکتروموتور: کاسه نمد

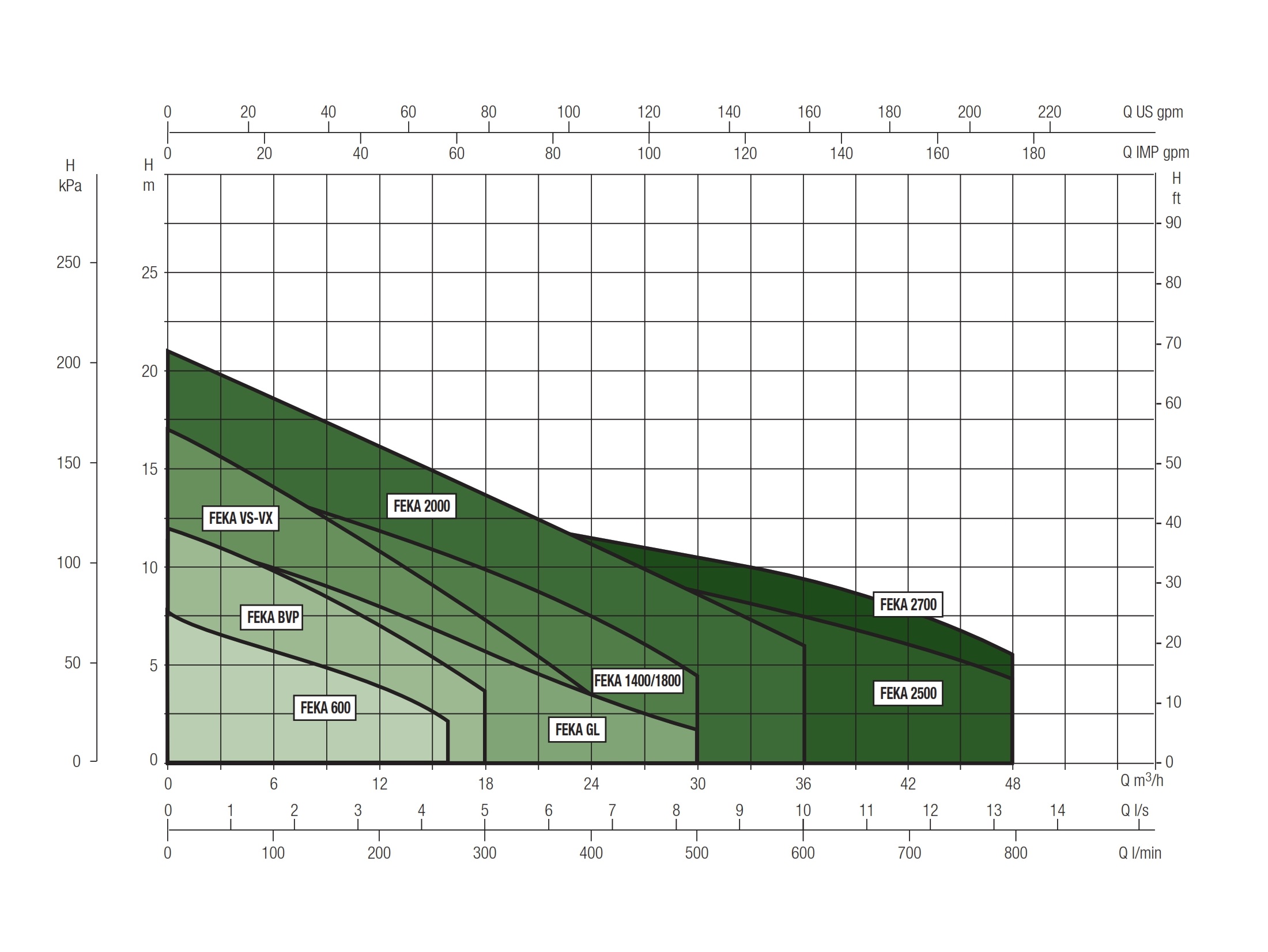

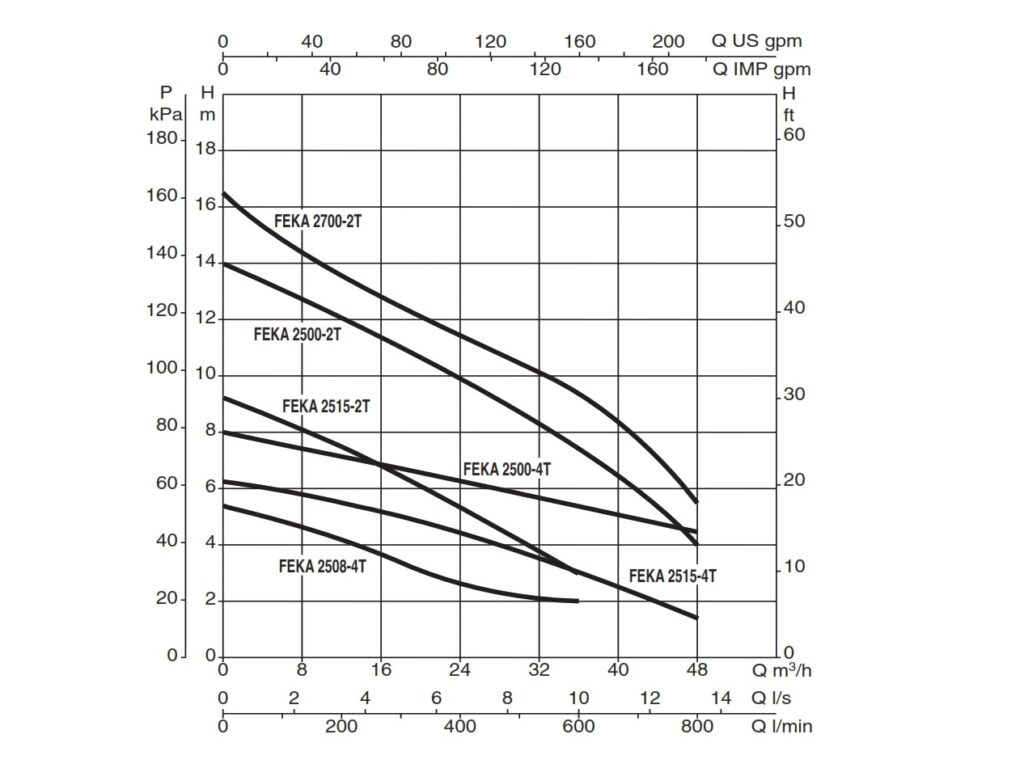

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
|
مدل |
قدرت |
حداکثر ارتفاع (متر) |
حداکثر آبدهی ( مترمکعب بر ساعت) |
وزن (کیلوگرم) |
|
|
kW |
hp |
||||
|
FEKA 2508.4M-NA |
0.6 |
0.8 |
5.4 |
36 |
40 |
|
FEKA 2508.4T |
0.6 |
0.8 |
5.4 |
36 |
40 |
|
FEKA 2515.4T |
1.1 |
1.5 |
6.2 |
48 |
41 |
|
FEKA 2500.4T |
1.4 |
1.9 |
8 |
48 |
45 |
|
FEKA 2515.2T |
1.1 |
1.5 |
9.3 |
36 |
41 |
|
FEKA 2500.2T |
1.8 |
2.4 |
14 |
48 |
40 |
|
FEKA 2700.2T |
2.18 |
2.9 |
16.5 |
48 |
47 |
