مشخصات فنی
پوستۀ پمپ حلزونی یکپارچه چدنی طبق استاندارد DIN-EN 733 یا (DIN 24255 قدیم)
واسطه پمپ و هوزینگ سیل چدنی، کوپله شده طبق استاندارد ((DIN 2533 (DIN 2532) برای DN200 (کوپله با شاسی)
پروانۀ بستۀ چدنی بالانس شده برای جبران نیروهای محوری نامتقارن تنظیم شده با بوش های قابل تعویض
شفت پمپ استنلس استیل مجهز به دو عدد بلبرینگ کاسه نمودار مقاوم محافظت شده با غلاف محافظ بیرونی
سیل مکانیکی از جنس کربن سیلیکون کارباید سرامیک طبق استاندارد DIN 24960 مجهز به OR رینگ از جنس EPDM
الکتروموتور آسنکرون بسته، خنک شونده با جریان هوا، دو پل و چهار پل
ساختار: B3
روتور نصب شده روی بلبرینگ های قطور مجهز به کاسه نمد گریس خورده جهت دستیابی به حداقل ایجاد صدا و تضمین دوام و عمر طولانی بلبرینگ ها
درصورت نیاز به انتقال سیال هایی چگالتر میبایستی الکتروموتور با توان متناسب جایگزین گردد.
تحت کنترل اینورتر MCE برای دستیابی به حداقل مصرف انرژی
واسطه پمپ و هوزینگ سیل چدنی، کوپله شده طبق استاندارد ((DIN 2533 (DIN 2532) برای DN200 (کوپله با شاسی)
پروانۀ بستۀ چدنی بالانس شده برای جبران نیروهای محوری نامتقارن تنظیم شده با بوش های قابل تعویض
شفت پمپ استنلس استیل مجهز به دو عدد بلبرینگ کاسه نمودار مقاوم محافظت شده با غلاف محافظ بیرونی
سیل مکانیکی از جنس کربن سیلیکون کارباید سرامیک طبق استاندارد DIN 24960 مجهز به OR رینگ از جنس EPDM
الکتروموتور آسنکرون بسته، خنک شونده با جریان هوا، دو پل و چهار پل
ساختار: B3
روتور نصب شده روی بلبرینگ های قطور مجهز به کاسه نمد گریس خورده جهت دستیابی به حداقل ایجاد صدا و تضمین دوام و عمر طولانی بلبرینگ ها
درصورت نیاز به انتقال سیال هایی چگالتر میبایستی الکتروموتور با توان متناسب جایگزین گردد.
تحت کنترل اینورتر MCE برای دستیابی به حداقل مصرف انرژی

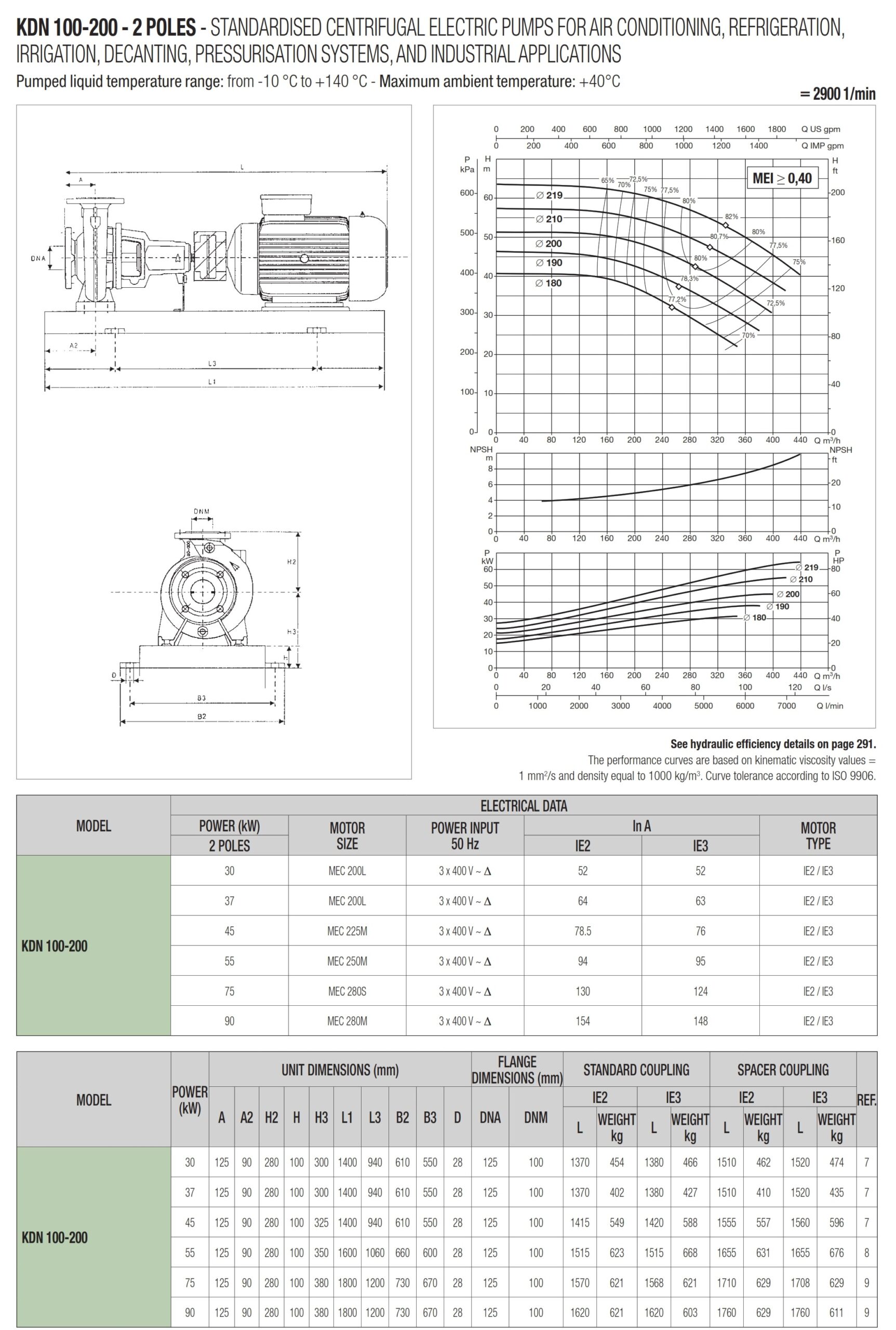

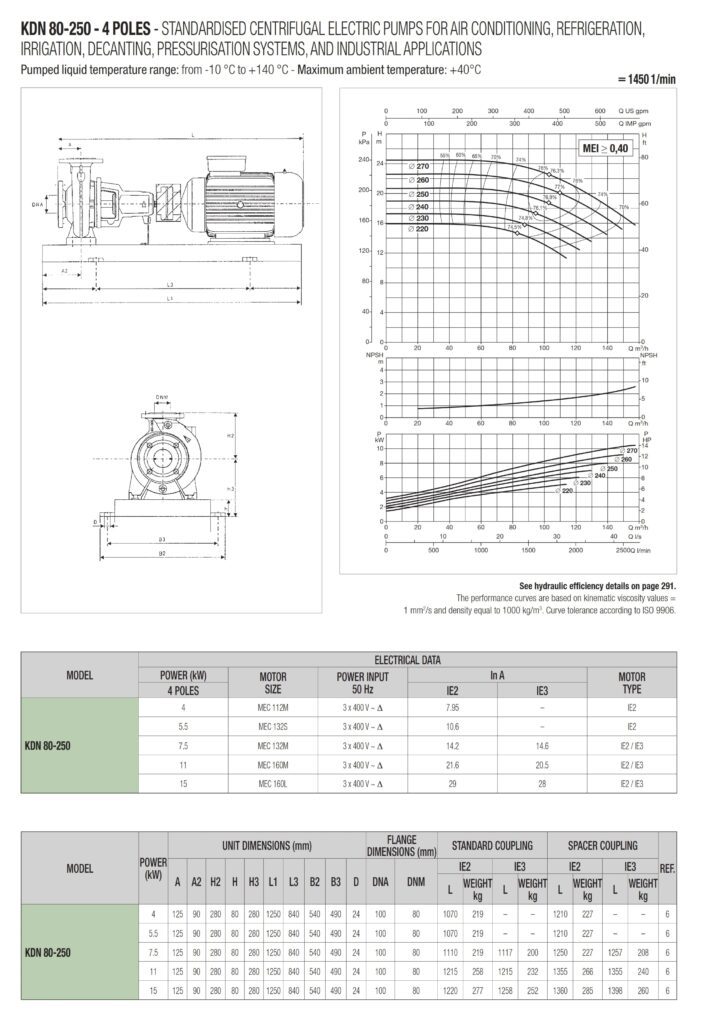

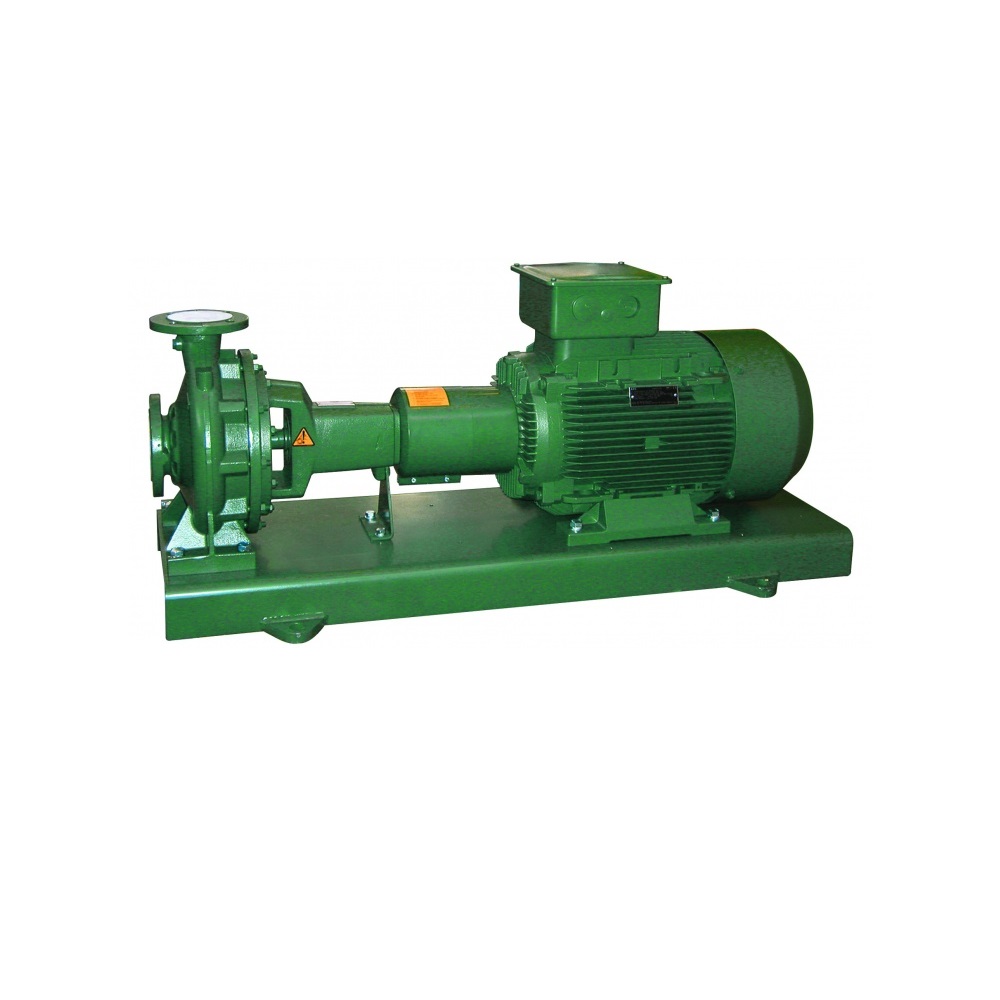

پمپ سانتریفیوژ تک پروانه داب سری KDN
الکتروپمپ سانتریفیوژ کوپله با شاسی برای طیف وسیعی از کاربرد طراحی شده است.از این پمپ برای سیرکولاسیون آب گرم سیستم های گرمایش و سیرکولاسیون آب سرد برای سیستم های سرمایش و تهویۀ مطبوع ،همچنین برای تأمین فشار سیستم های آبرسانی، سیستم های آبیاری و سیستم های آب پاش شهری و برای استفادۀ تأمین آب داخلی مجتمع های مسکونی، ساختمان های اداری، بیمارستان ها، کمپ های تفریحی، کمپ های آموزشی، کمپ های نظامی و همچنین مناسب برای آبیاری، مصارف کشاورزی، مصارف دامداری ،مصارف آبرسانی، تصفیه خانه ها، آب و فاضلاب ،مصارف صنعتی استفاده می گردند.این پمپ ها با الکتروموتور دو پل یا چهار پل، قابلیت کوپله شدن با فلنج پلاستیک و شفت استاندارد یا شفت بلندتر را دارد.
مشخصات هیدرولیکی

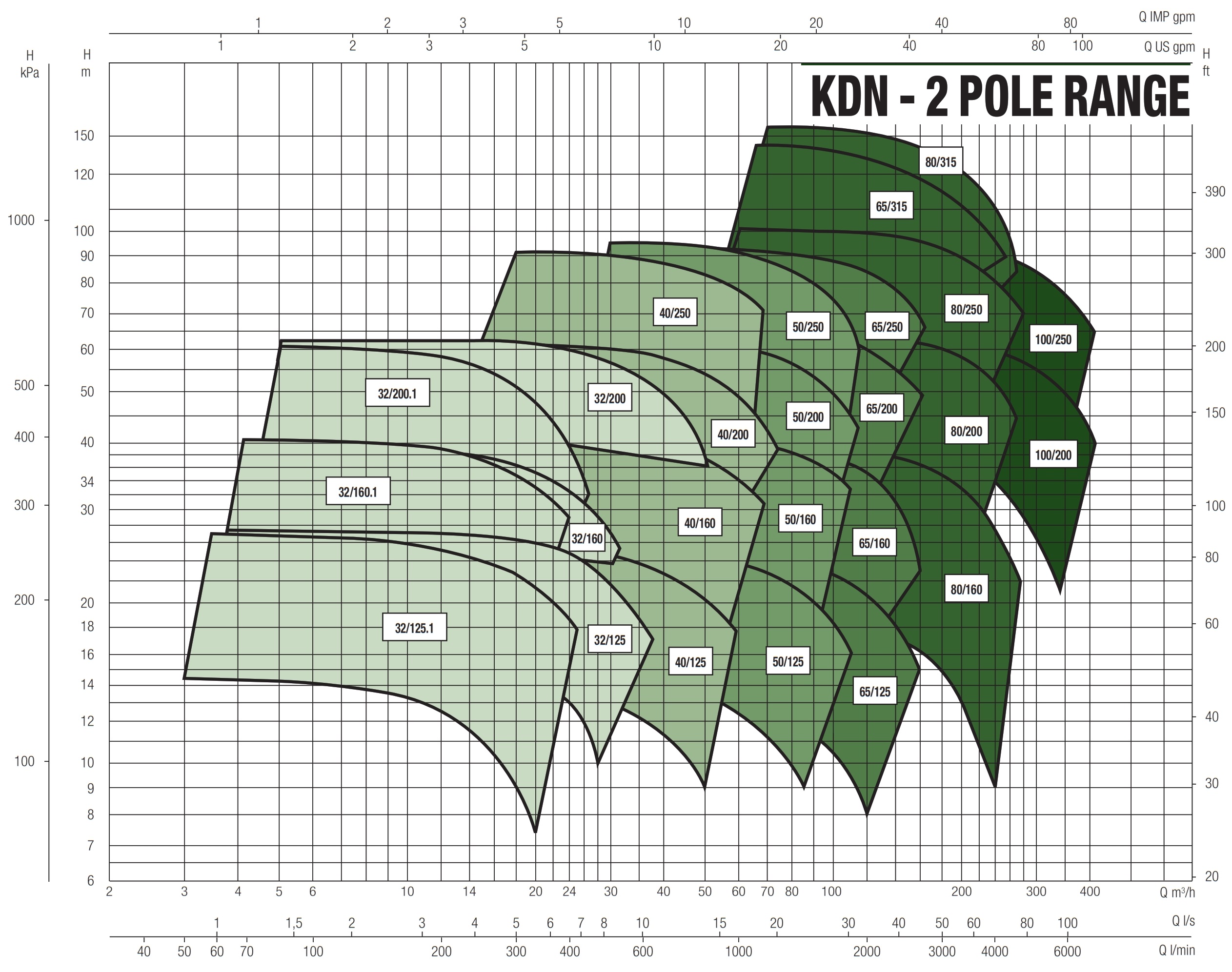

دامنۀ کارکرد پمپ کوپله با شاسی DAB سری KDN
دبی: از 1 الی 470 مترمکعب بر ساعت
هد: حداکثر ارتفاع 100 متر
دور موتور: 1450 الی 2900 دور بر دقیقه
کیفیت مورد نیاز سیال: سیال تمیز و عاری از مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و از لحاظ شیمیایی خنثی، نزدیک به خواص آب
محدودۀ دمای سیال: از 10- الی 140+ درجۀ سانتیگراد
حداکثر دمای محیط: 40+ درجۀ سانتیگراد
حداکثر فشار کاری: 16 بار یا (1600 کیلو پاسکال) طبق استاندارد DN 200 حداکثر 10 بار
شرایط نصب: مهارشده بصورت افقی
نوع کوپل:
طبق استاندارد PN 16 DIN 2533 برای DN 200 (کوپله با شاسی)
طبق استاندارد PN 10 DIN 2532 برای DN 200 (کوپله با شاسی)
دبی: از 1 الی 470 مترمکعب بر ساعت
هد: حداکثر ارتفاع 100 متر
دور موتور: 1450 الی 2900 دور بر دقیقه
کیفیت مورد نیاز سیال: سیال تمیز و عاری از مواد جامد و ساینده، غیر چسبناک، غیر کریستالی و از لحاظ شیمیایی خنثی، نزدیک به خواص آب
محدودۀ دمای سیال: از 10- الی 140+ درجۀ سانتیگراد
حداکثر دمای محیط: 40+ درجۀ سانتیگراد
حداکثر فشار کاری: 16 بار یا (1600 کیلو پاسکال) طبق استاندارد DN 200 حداکثر 10 بار
شرایط نصب: مهارشده بصورت افقی
نوع کوپل:
طبق استاندارد PN 16 DIN 2533 برای DN 200 (کوپله با شاسی)
طبق استاندارد PN 10 DIN 2532 برای DN 200 (کوپله با شاسی)

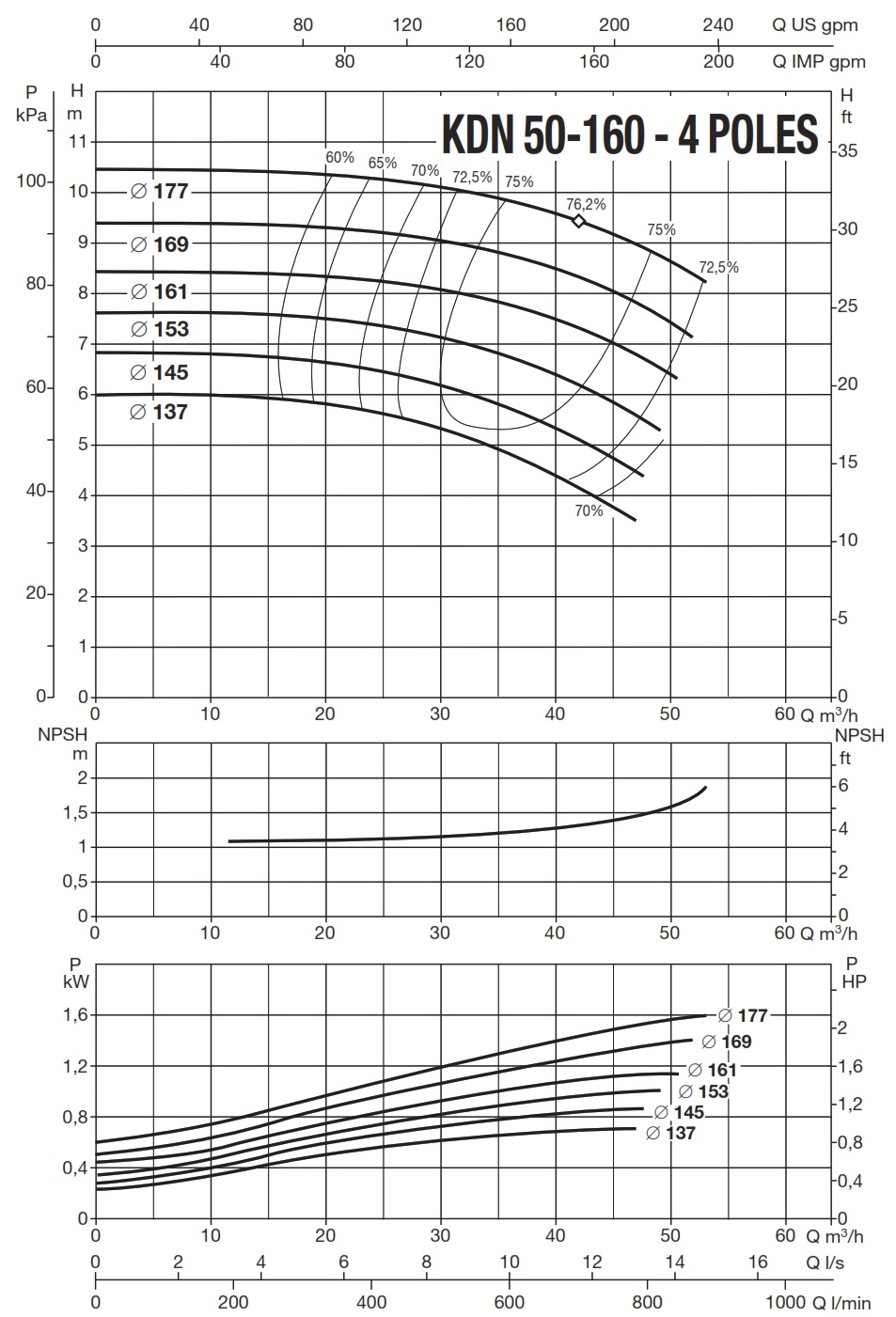

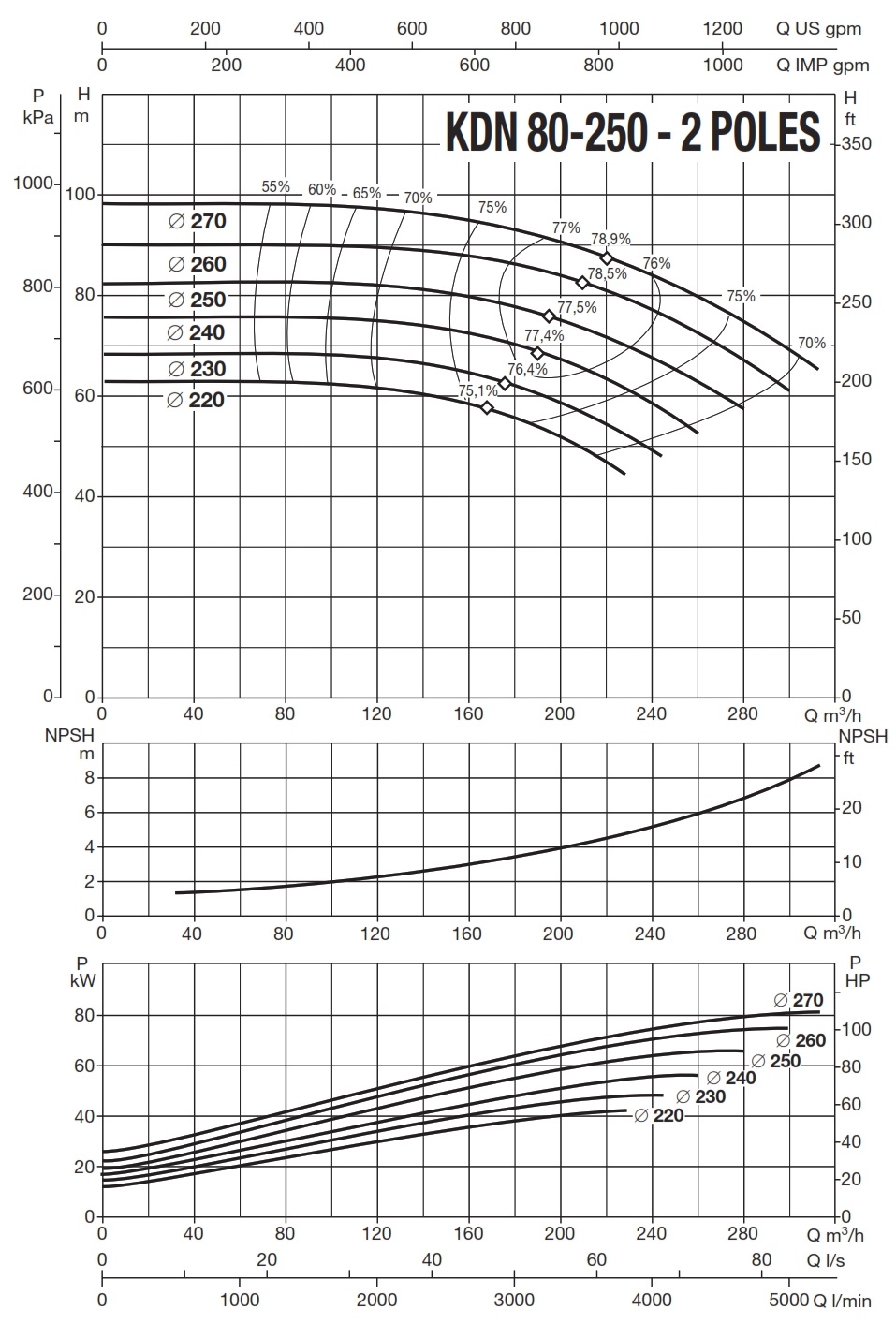

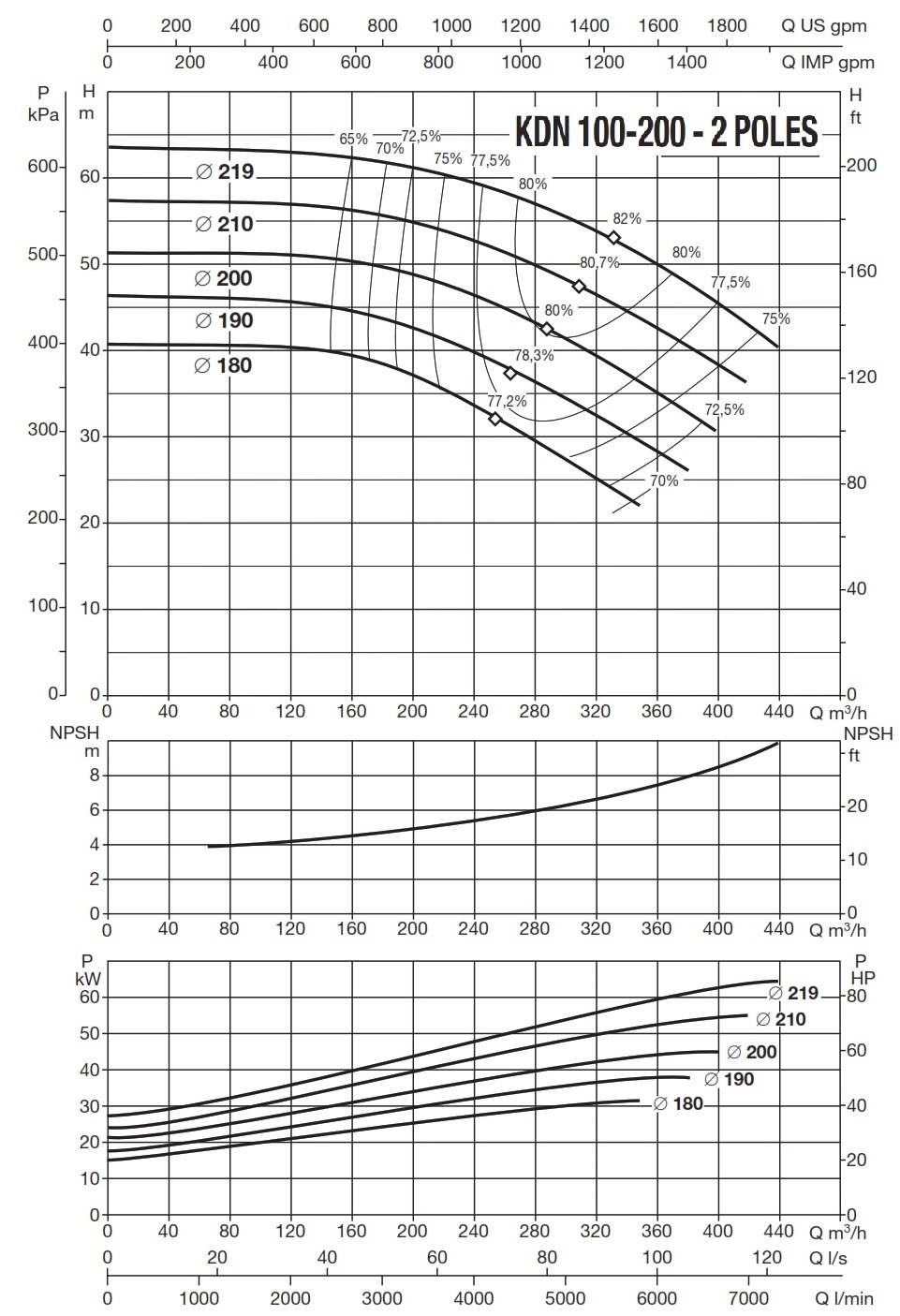

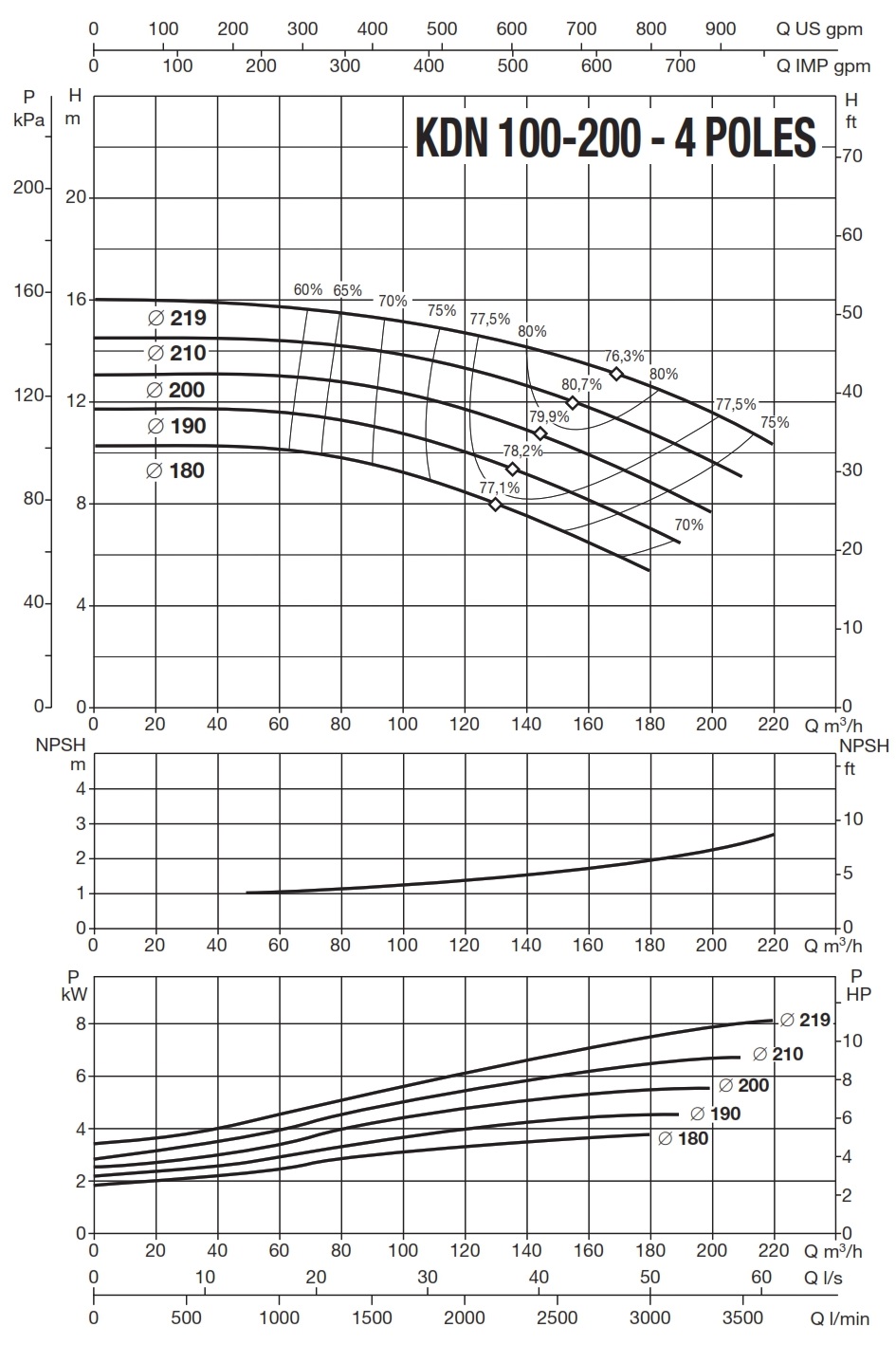

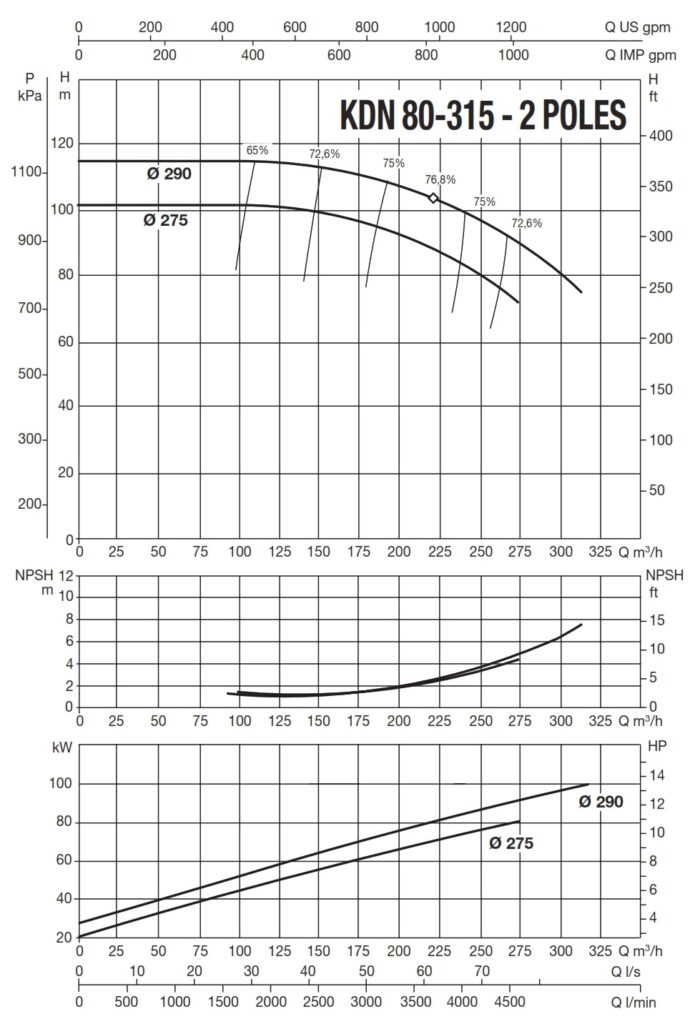

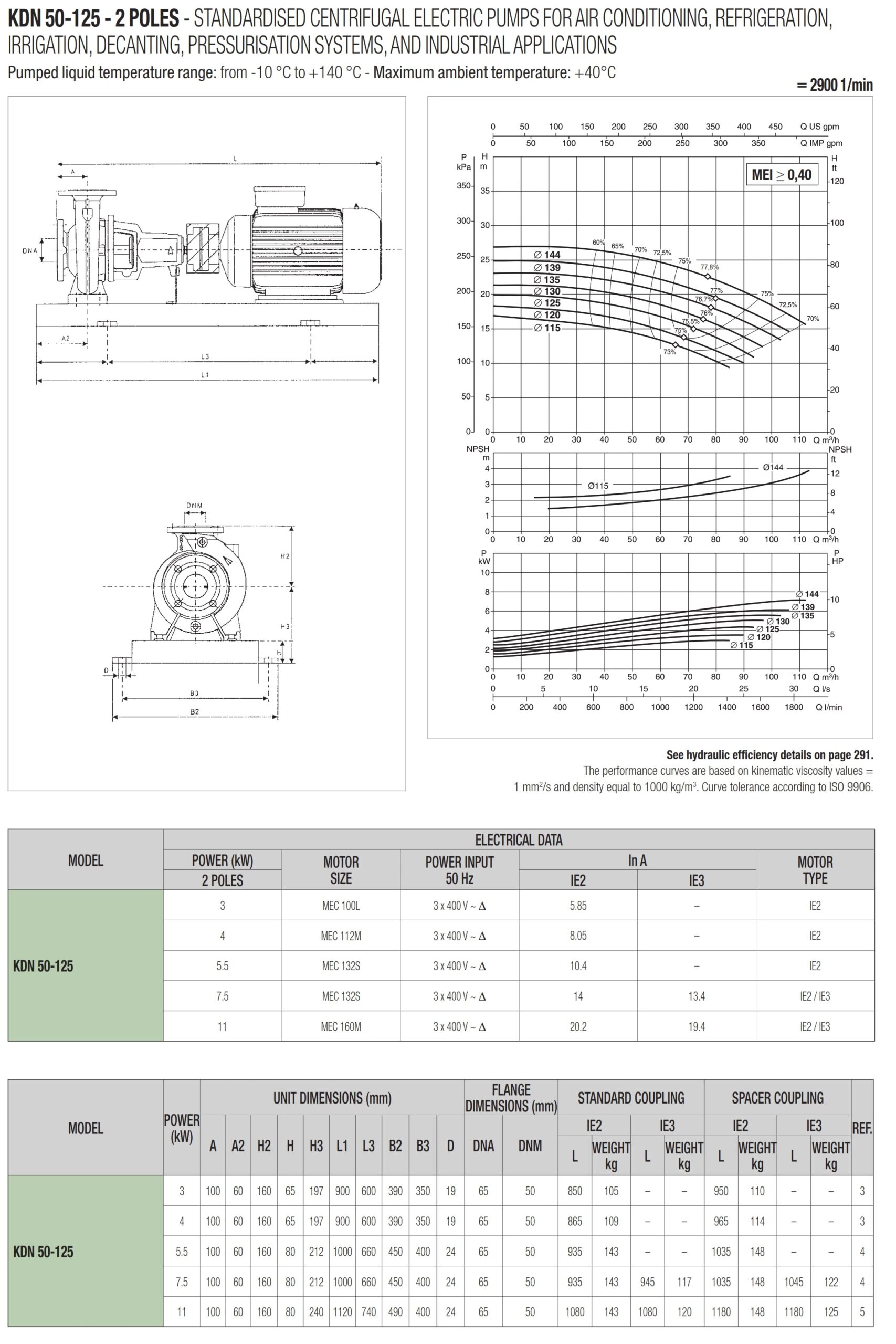

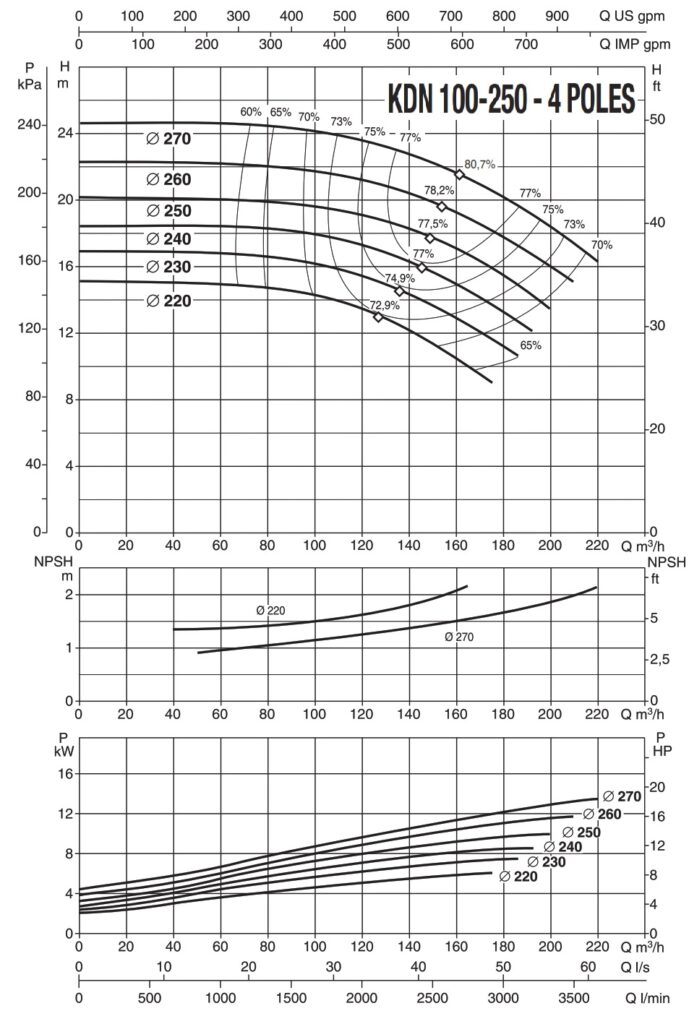

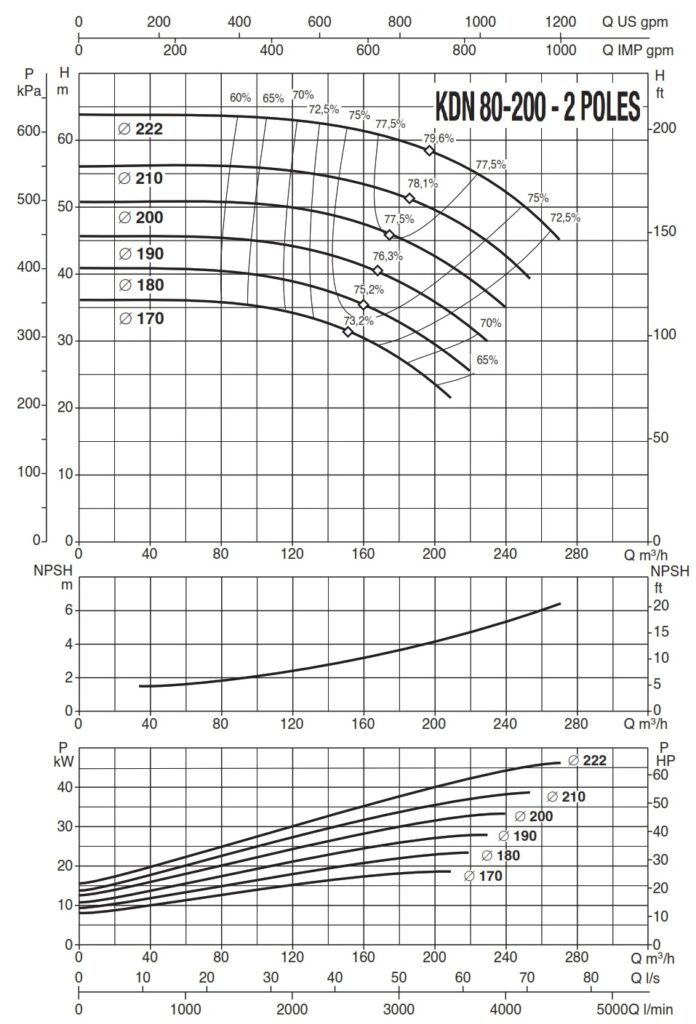

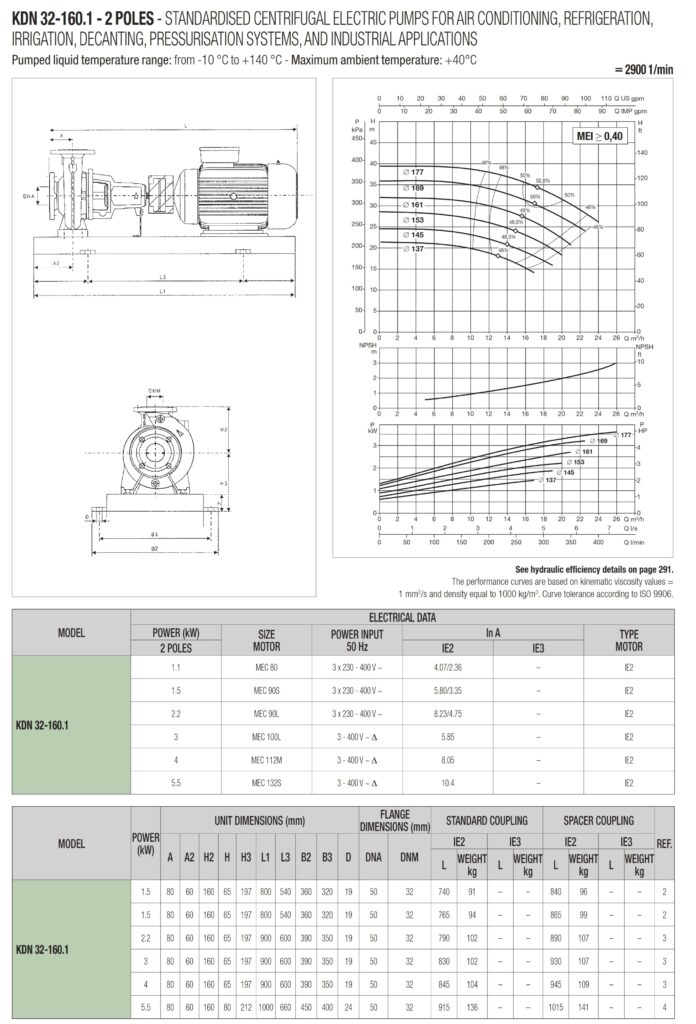

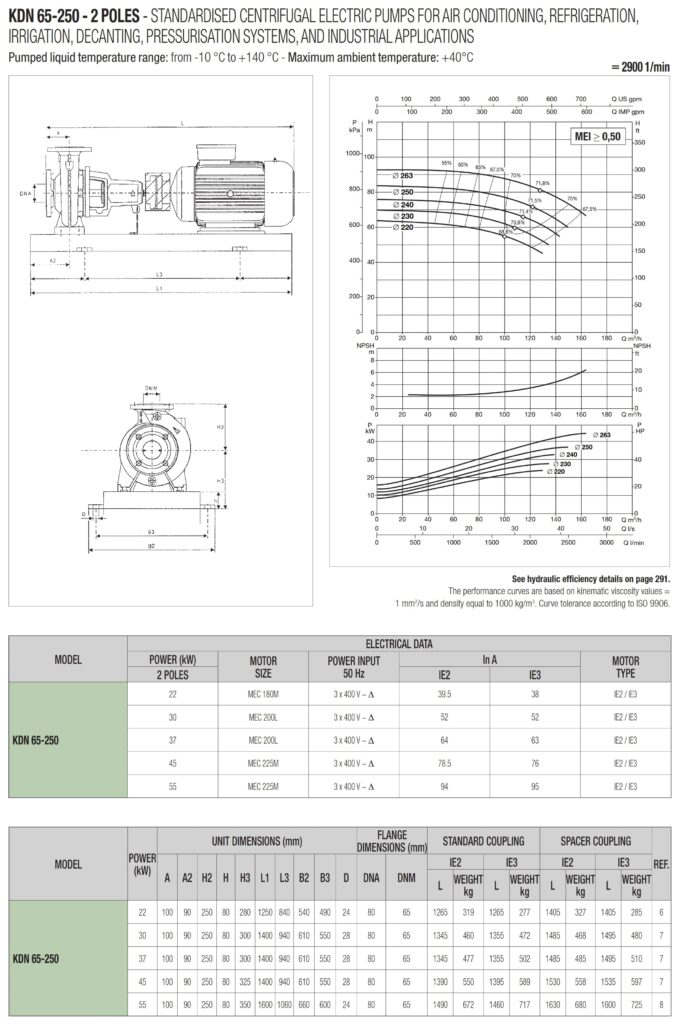

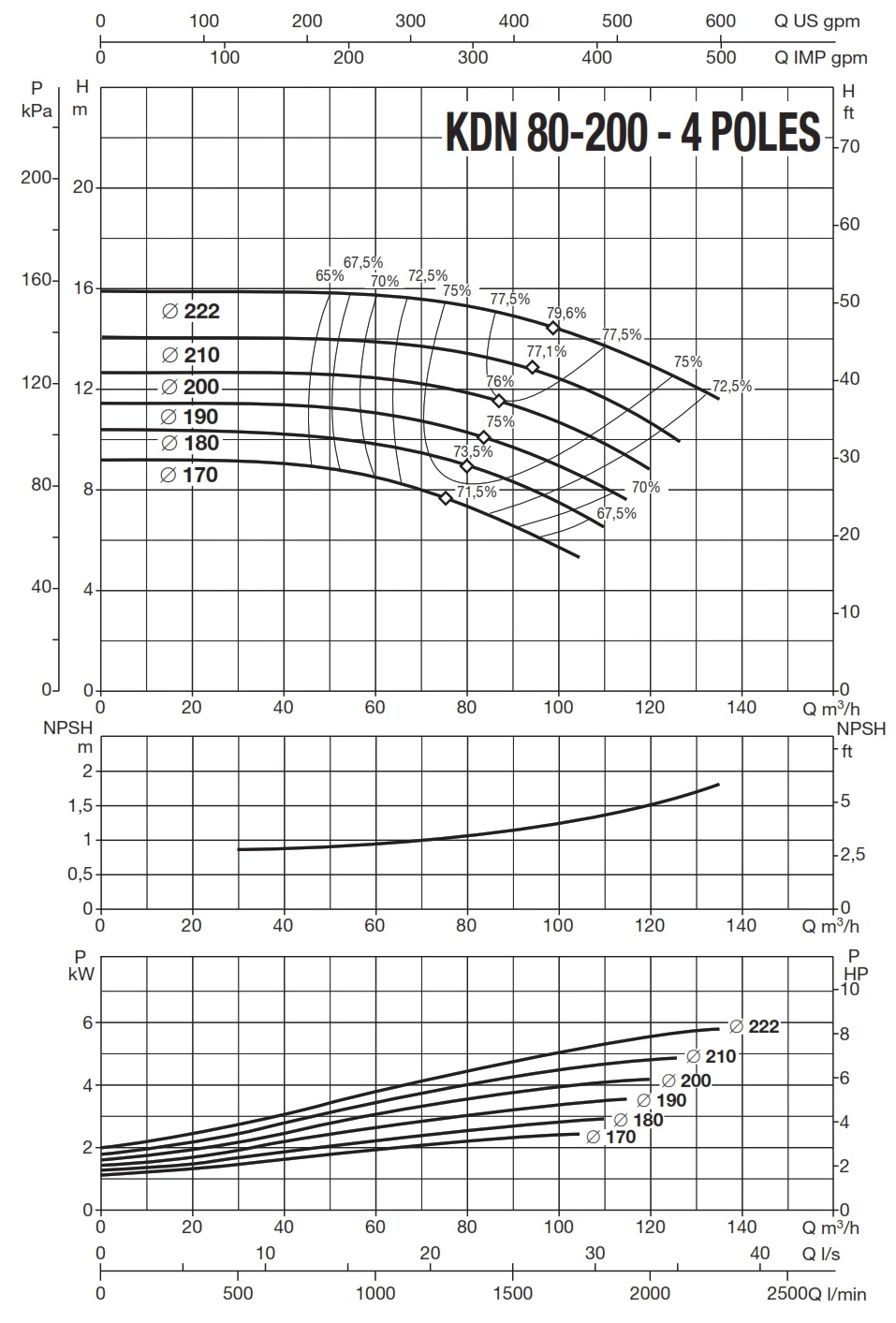

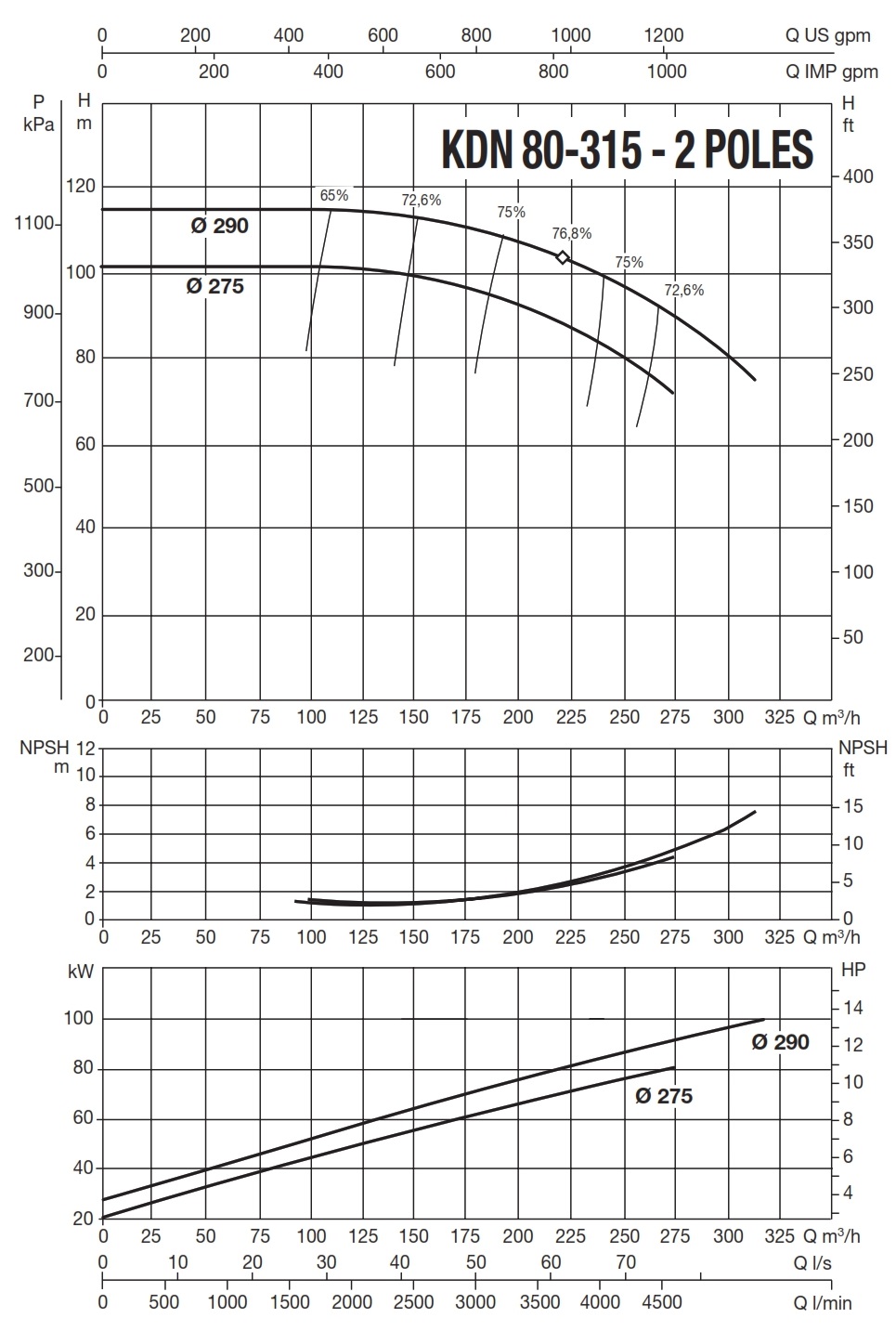

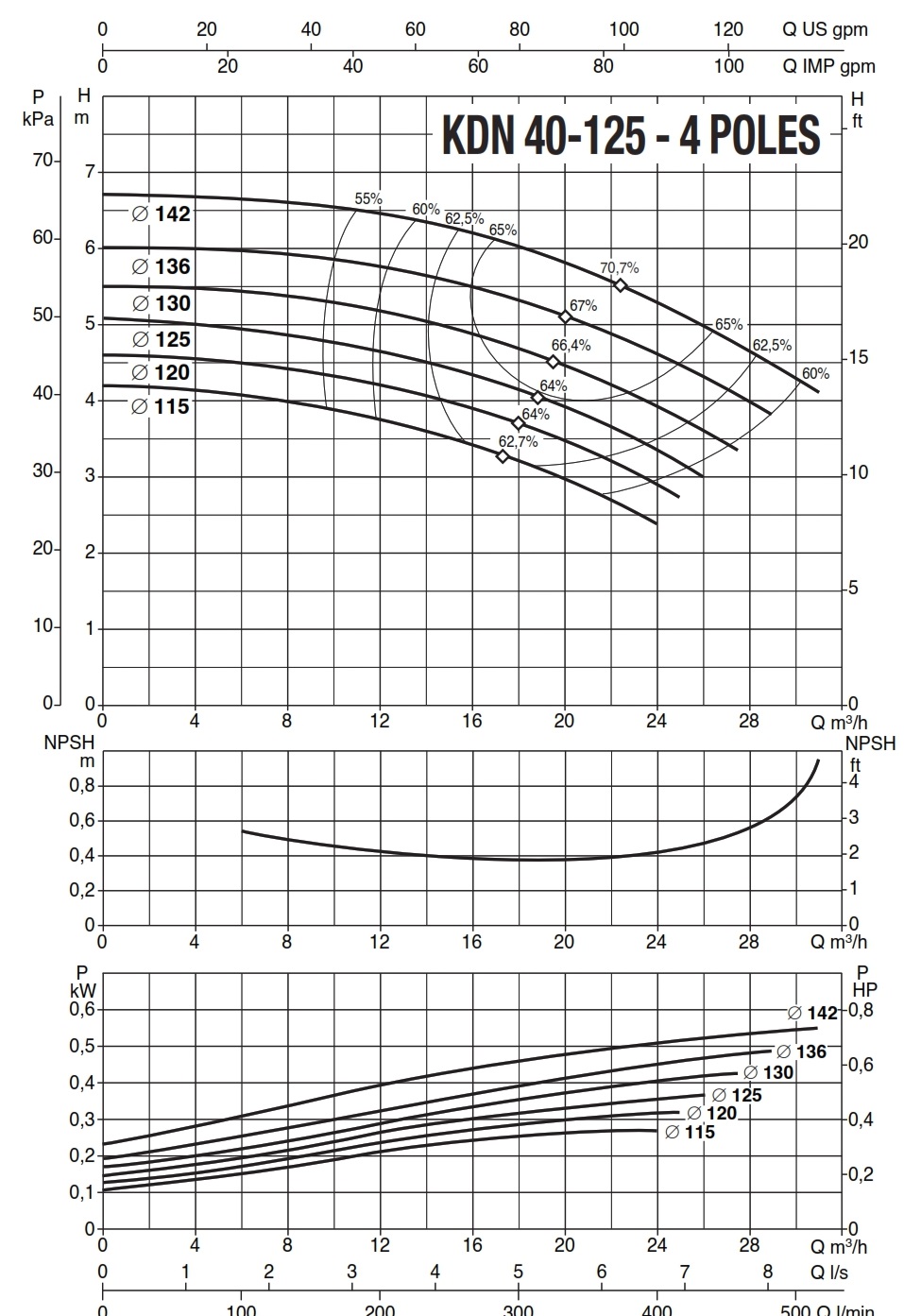

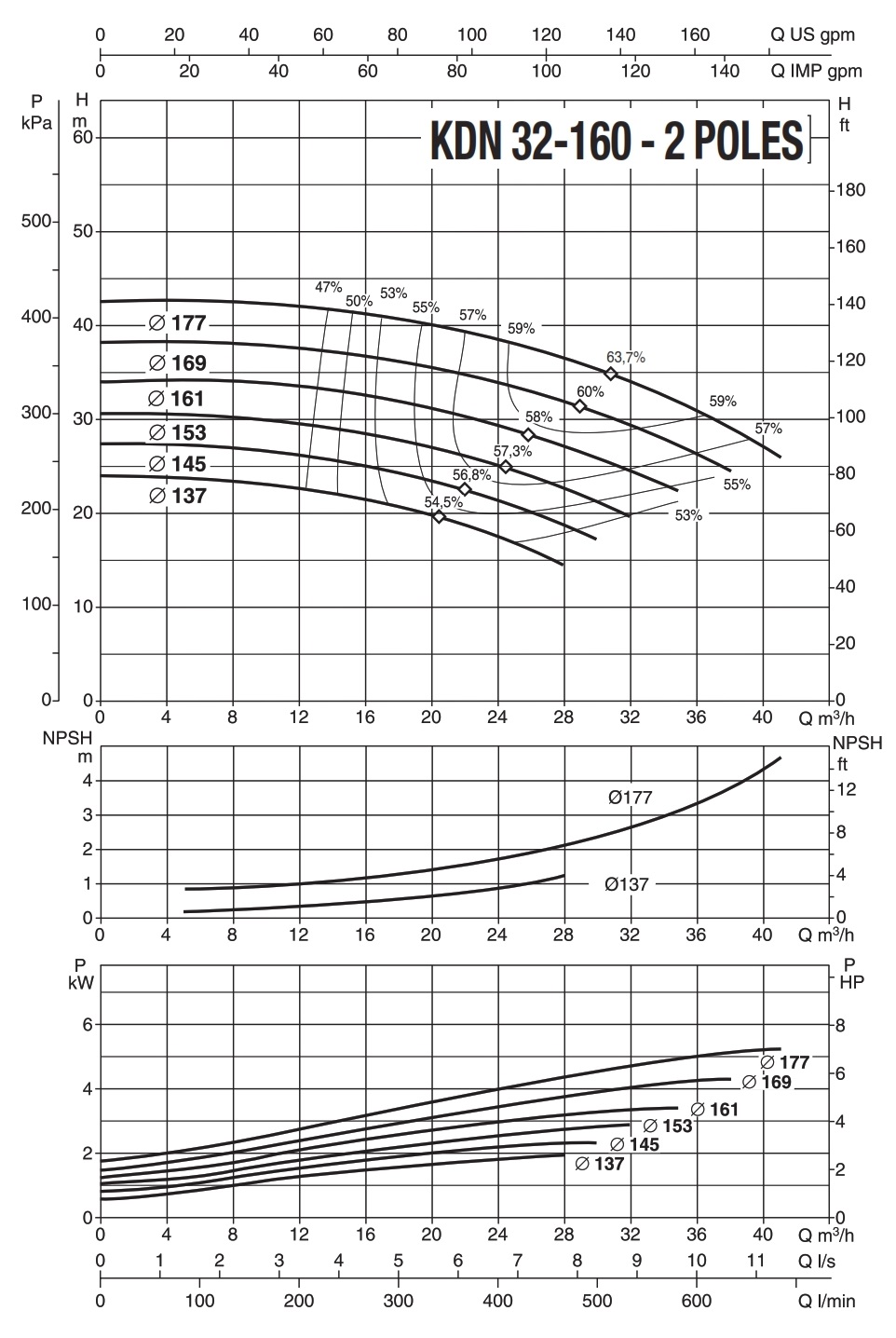

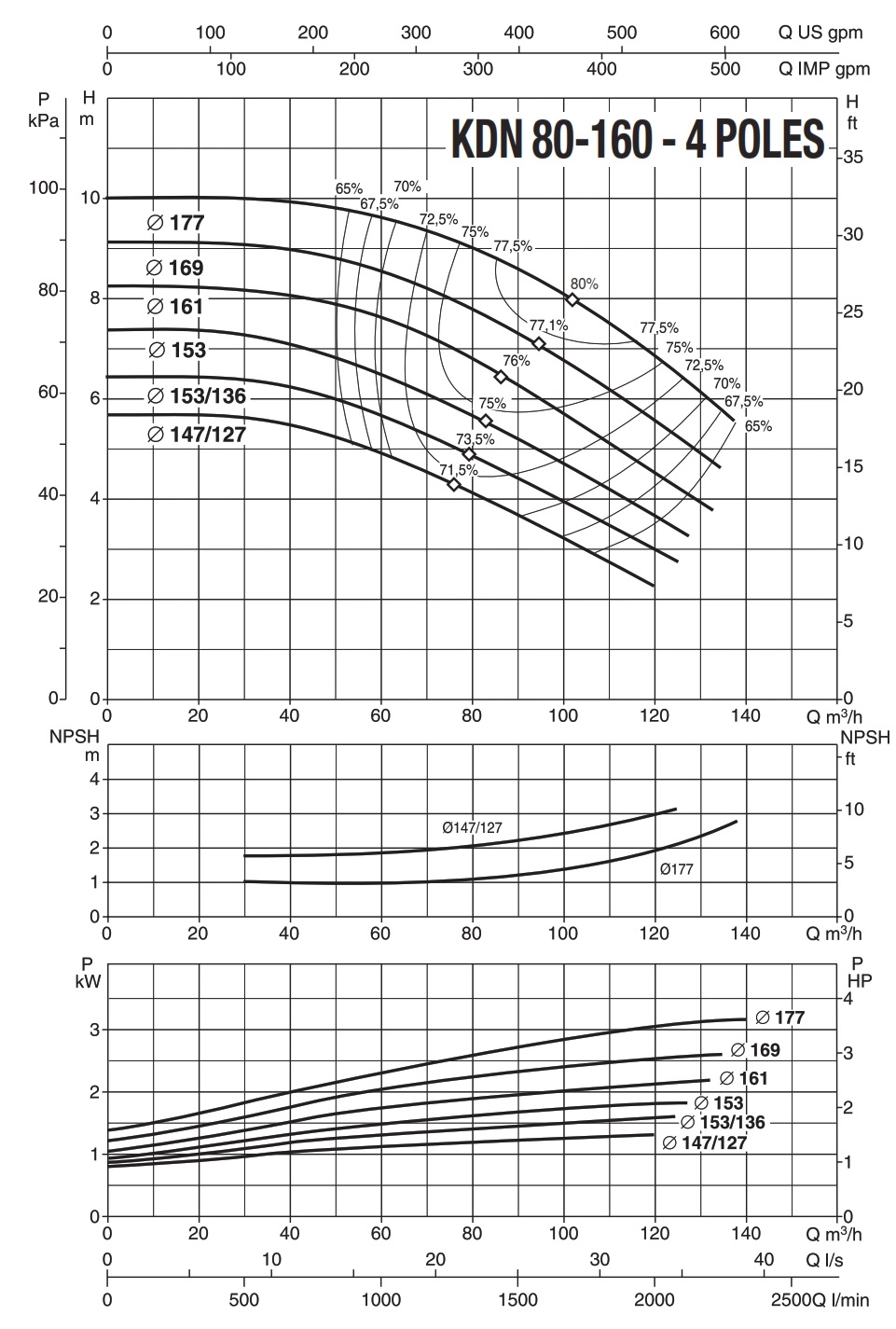

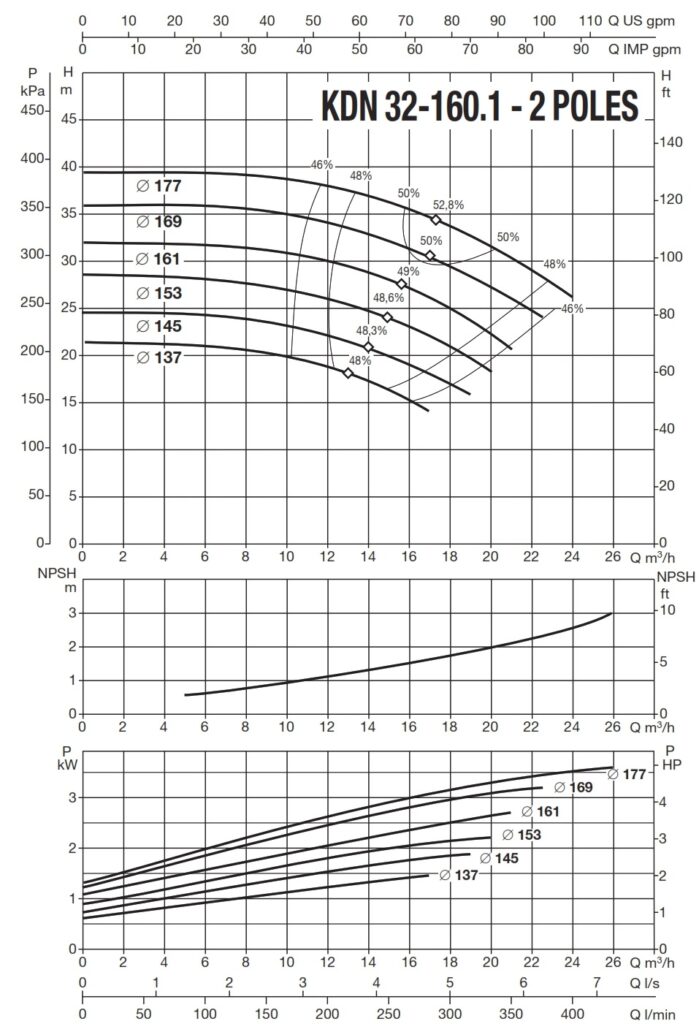

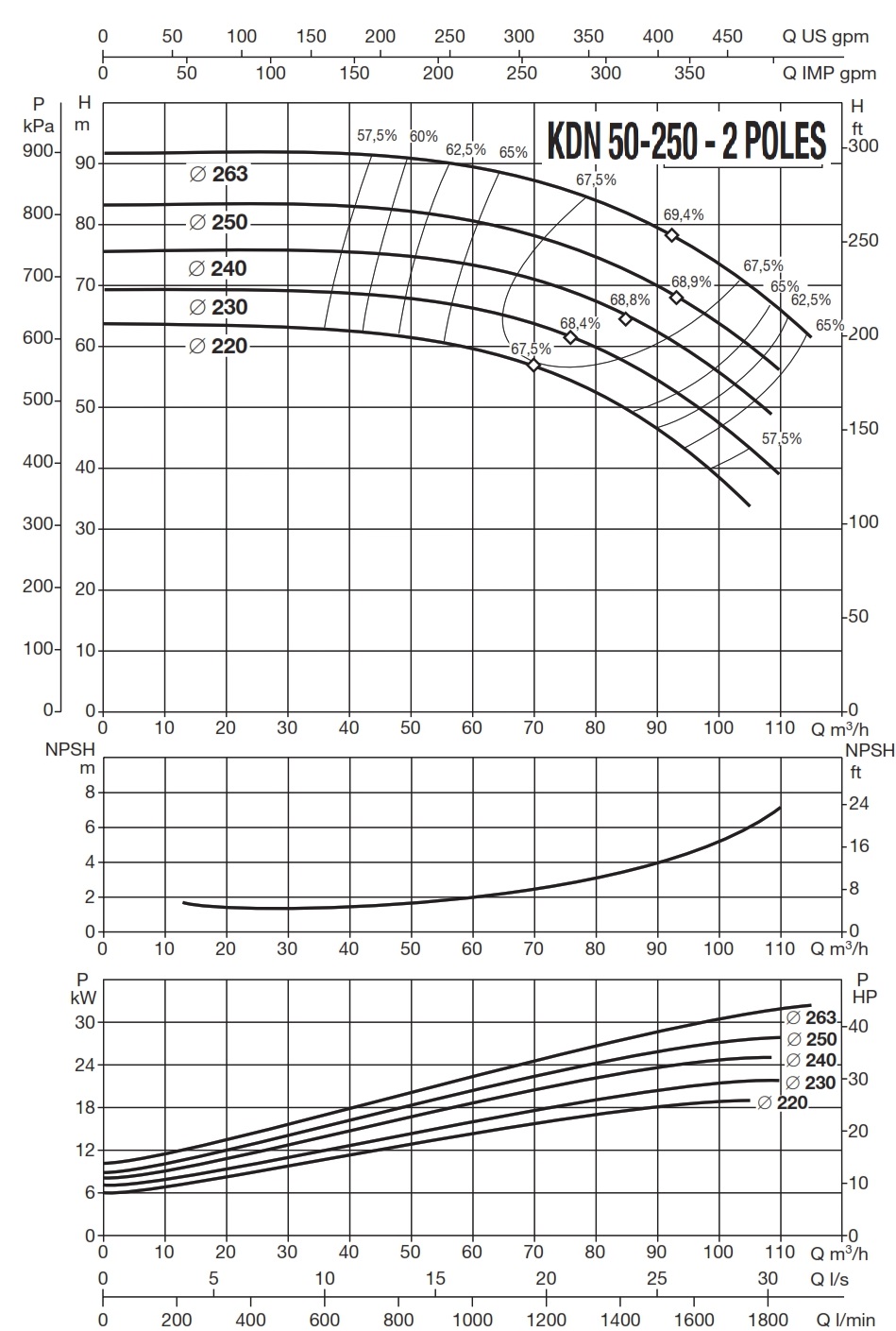

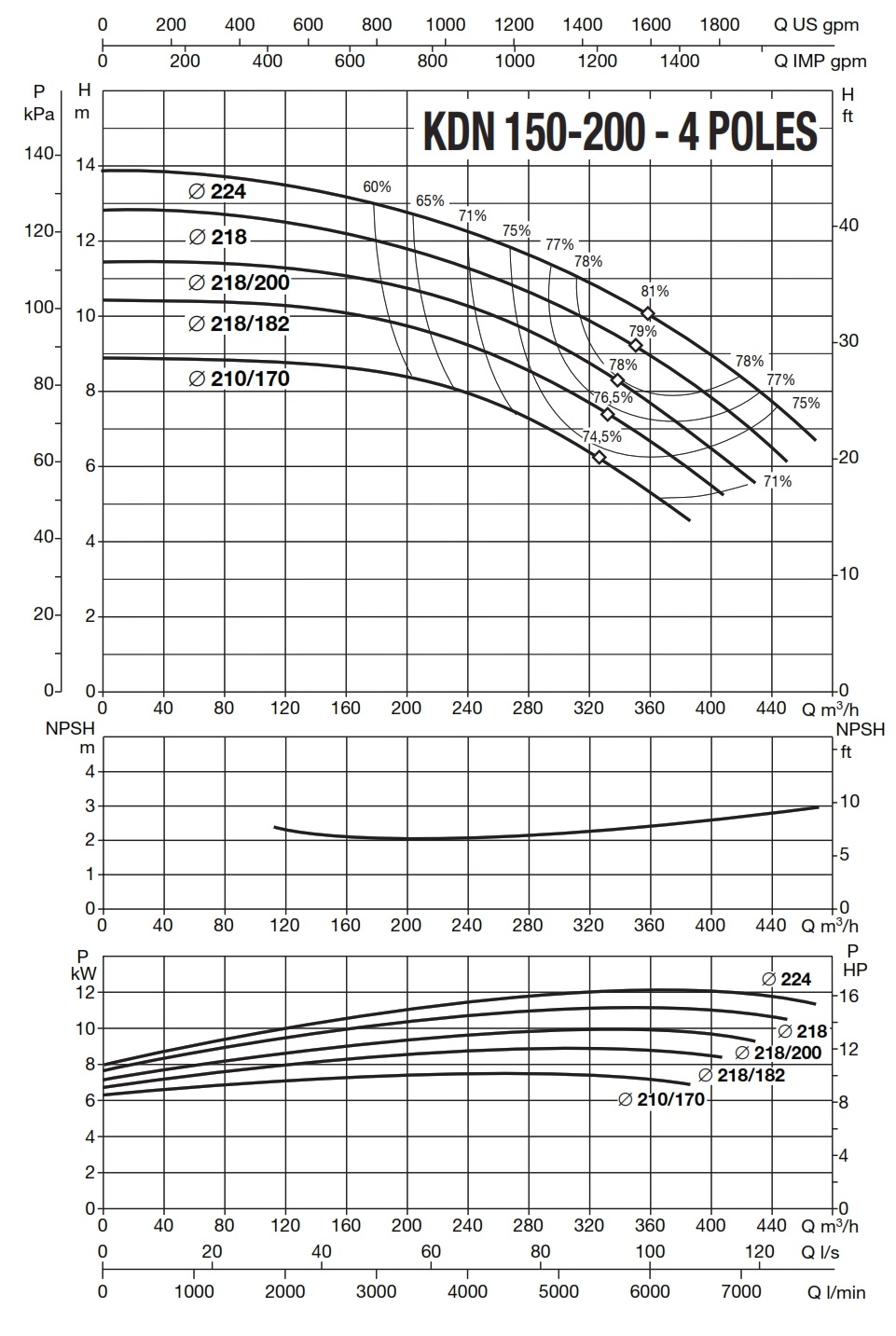

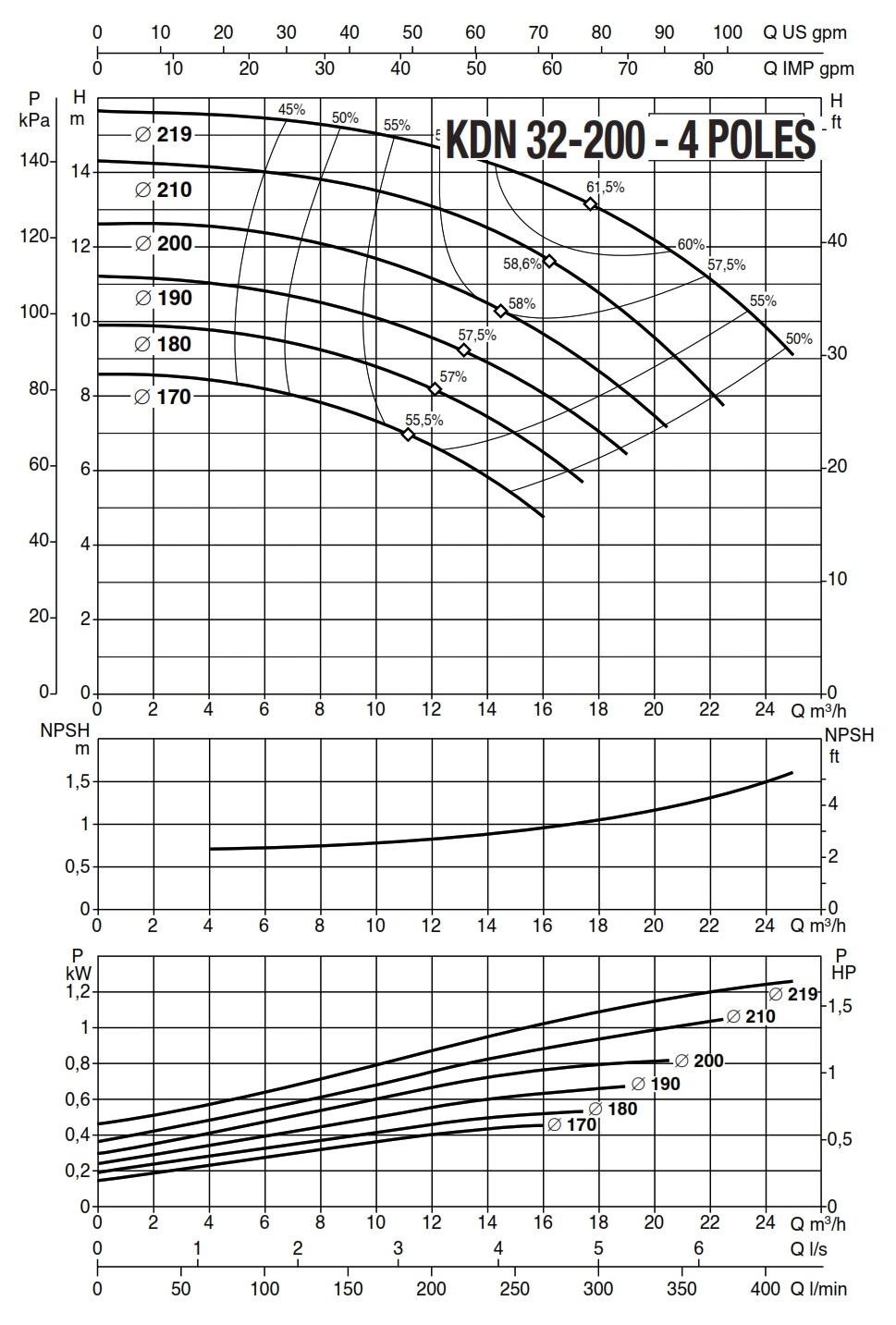

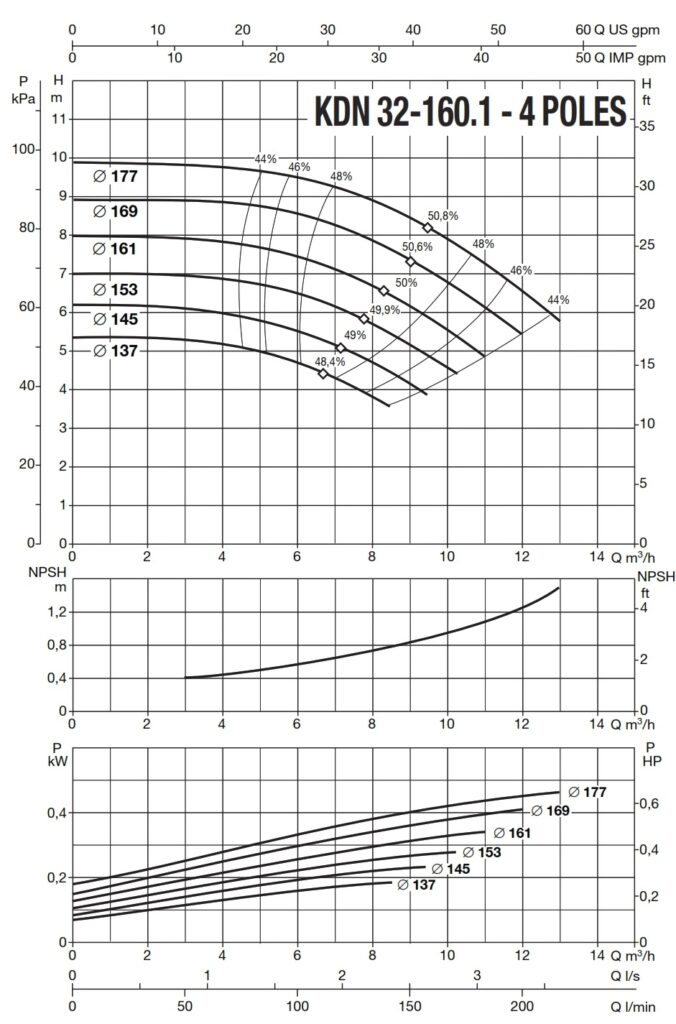

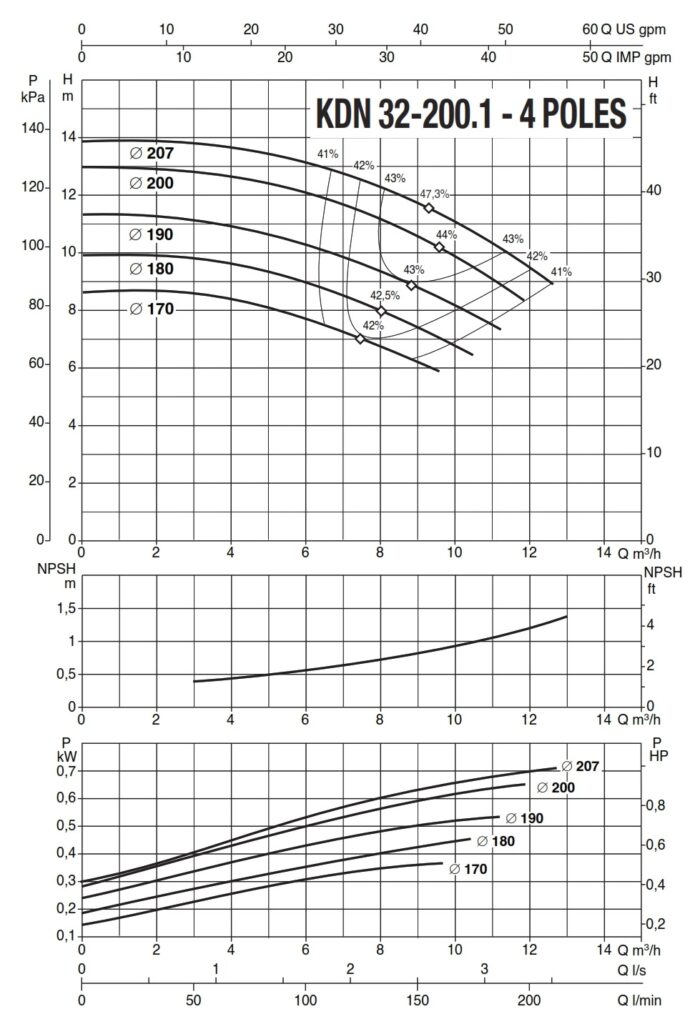

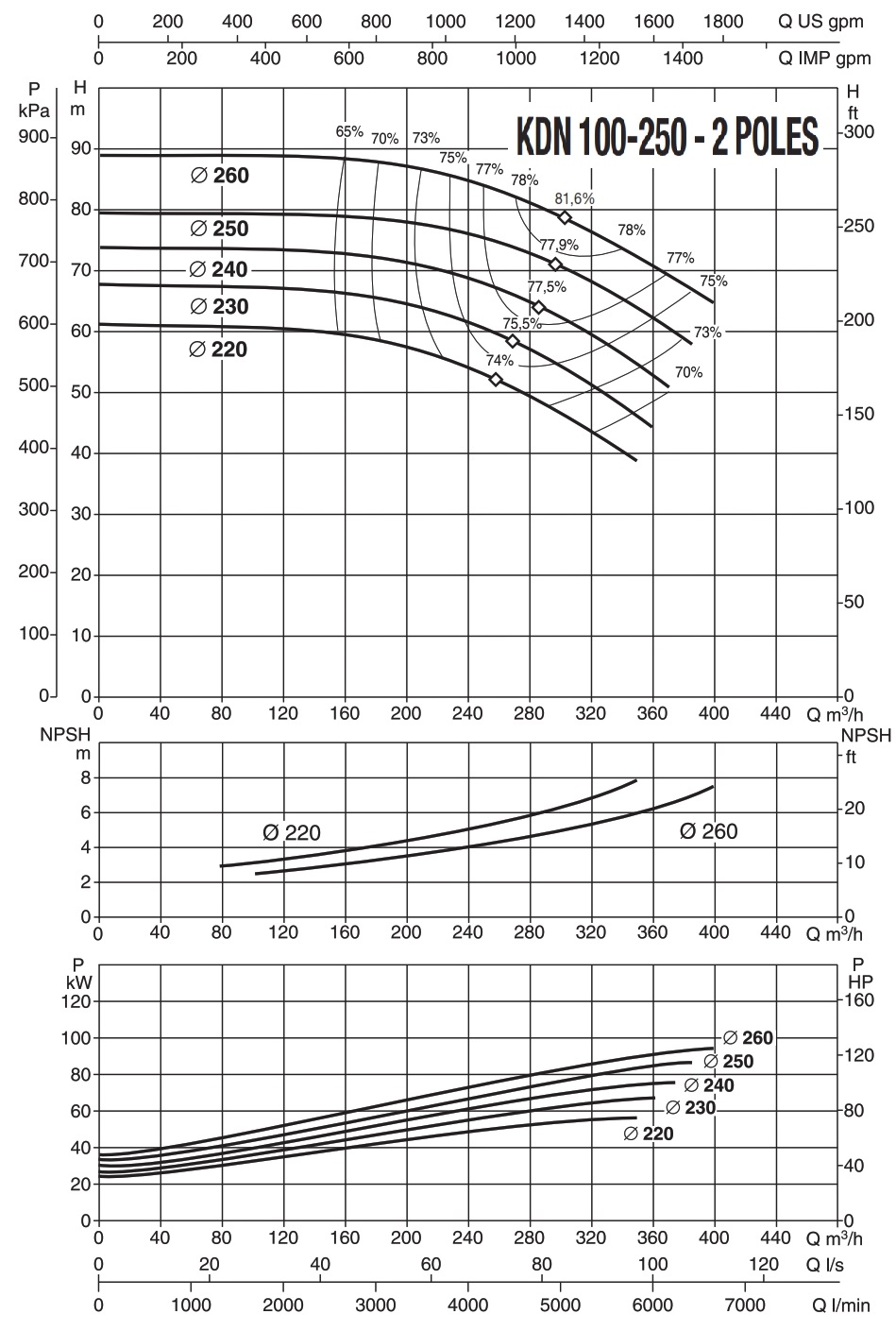

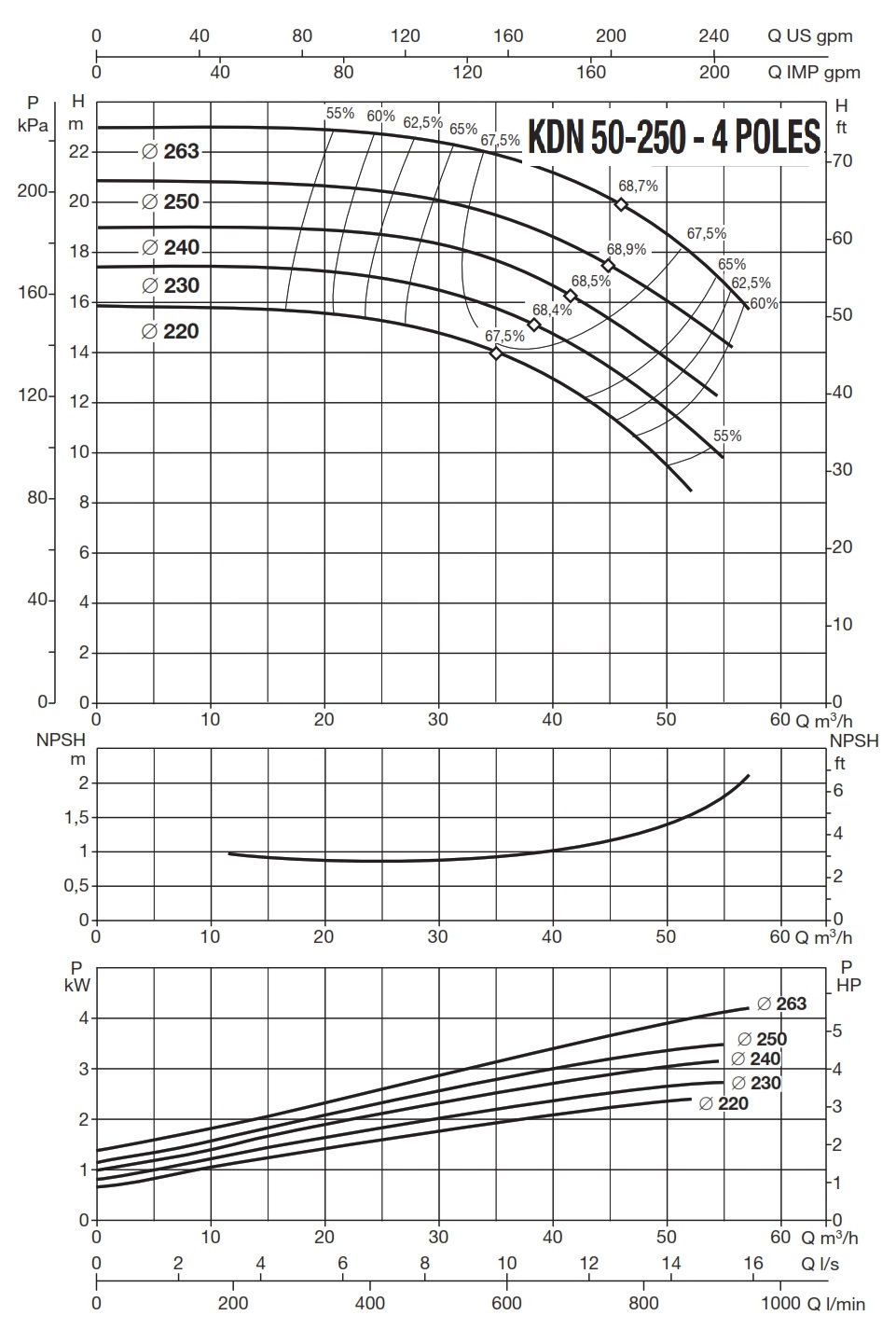

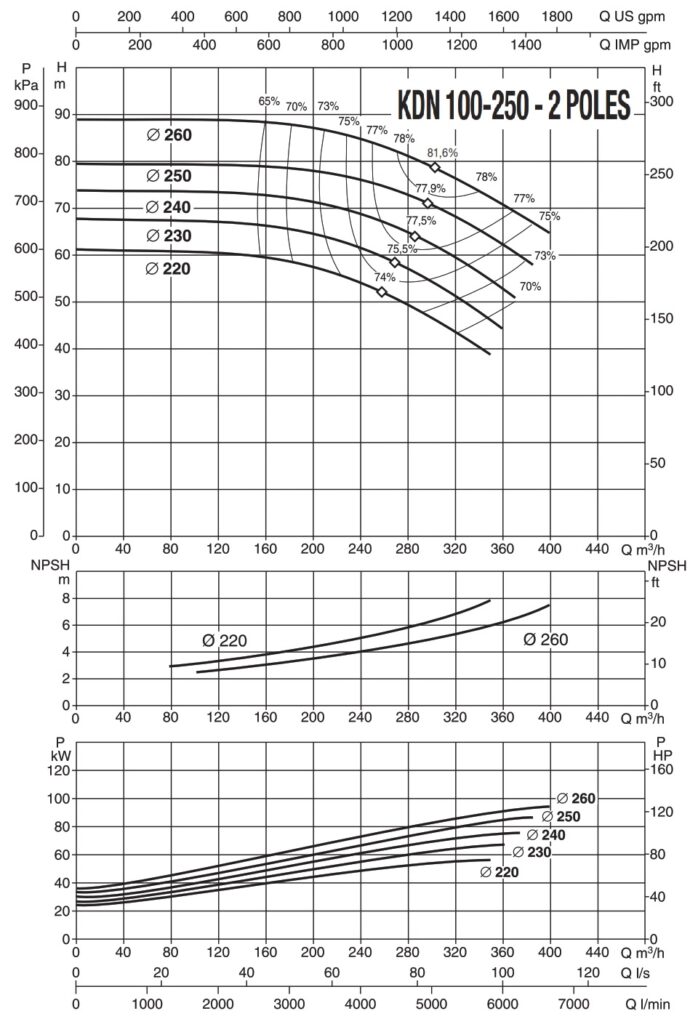

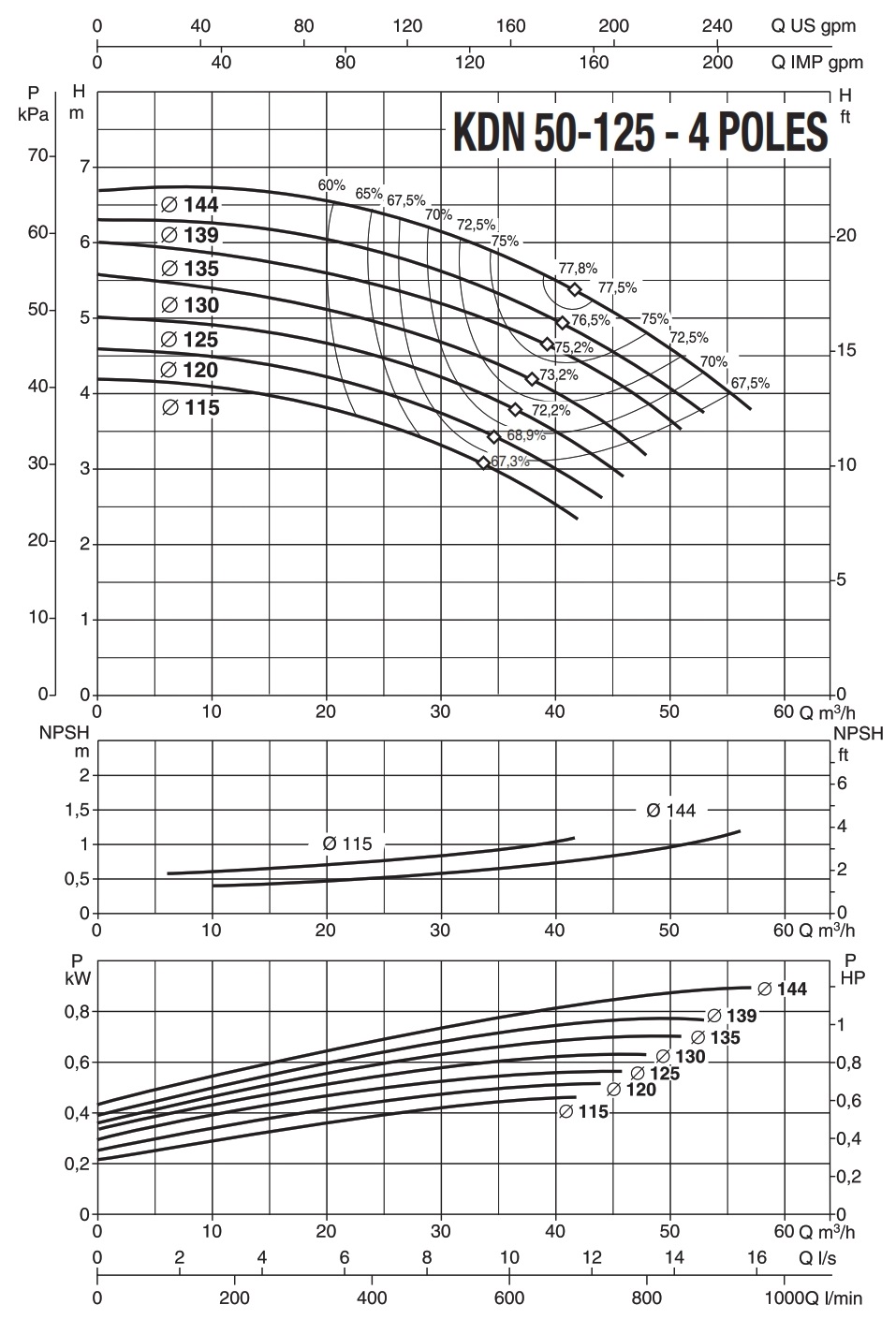

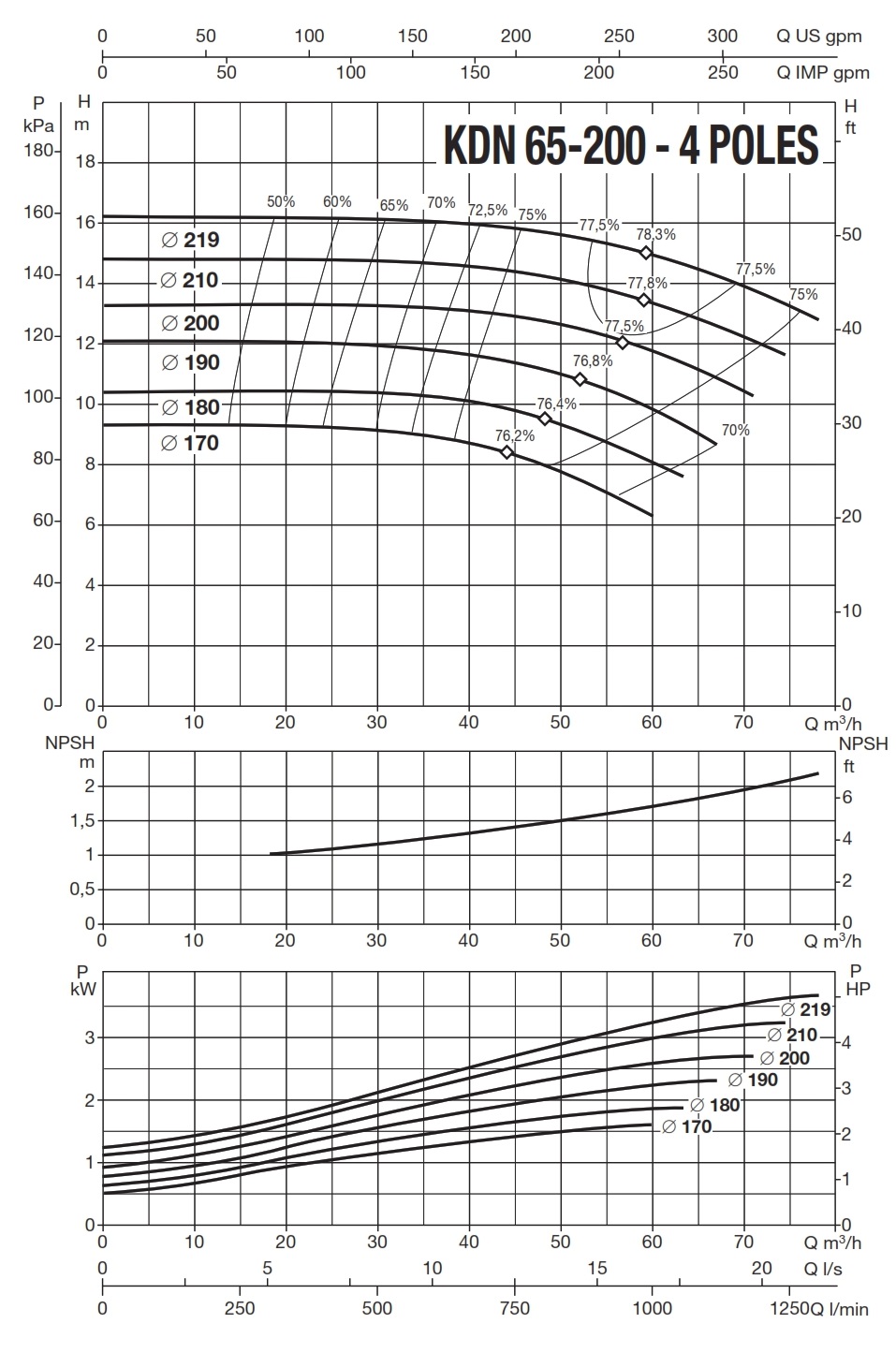

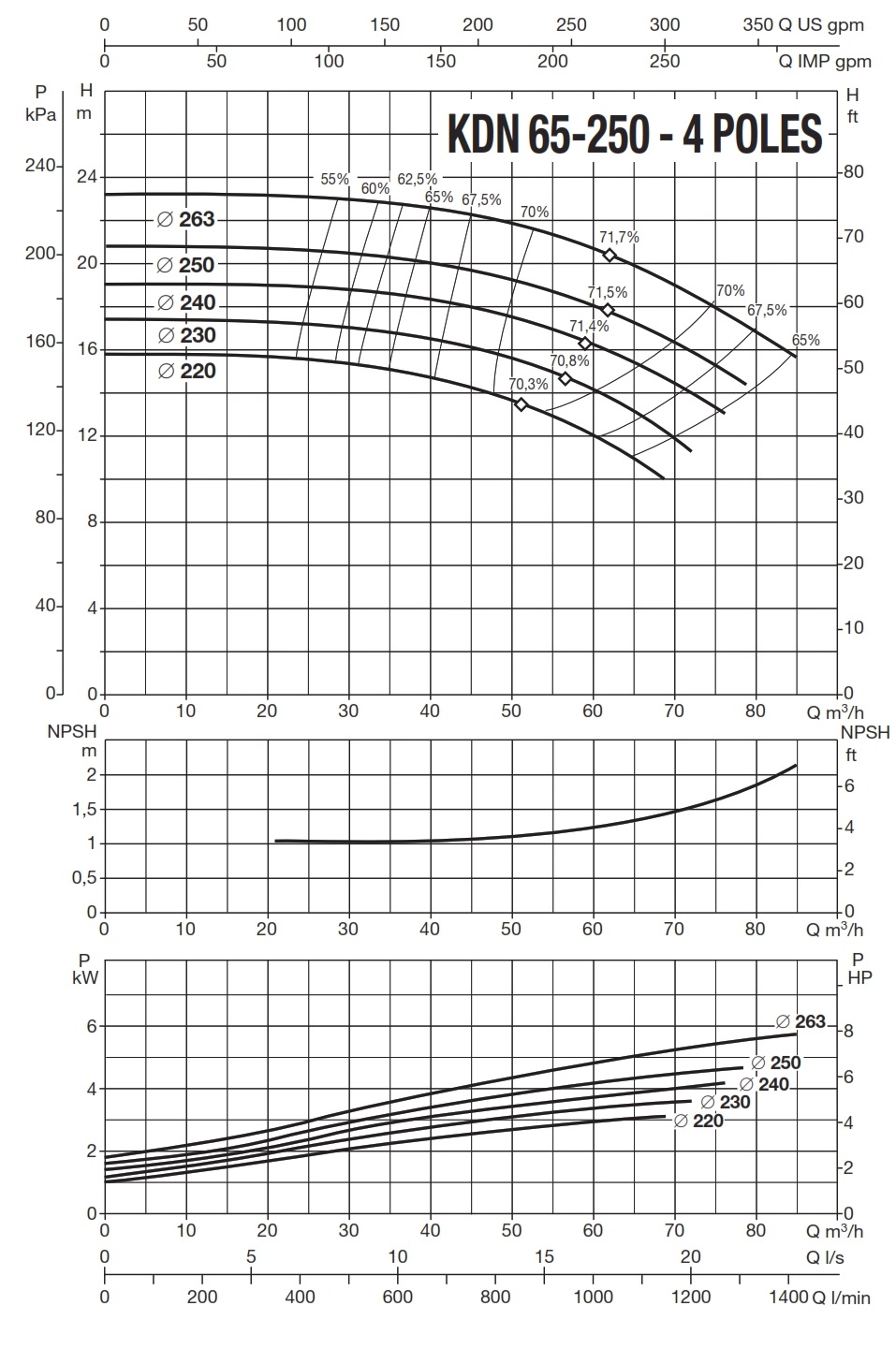

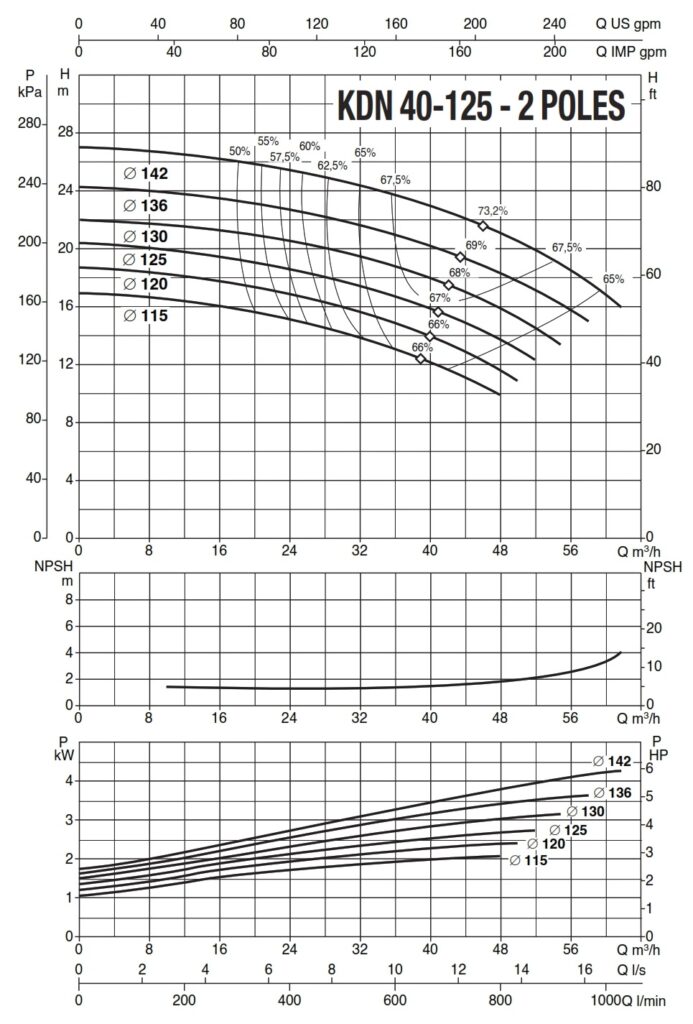

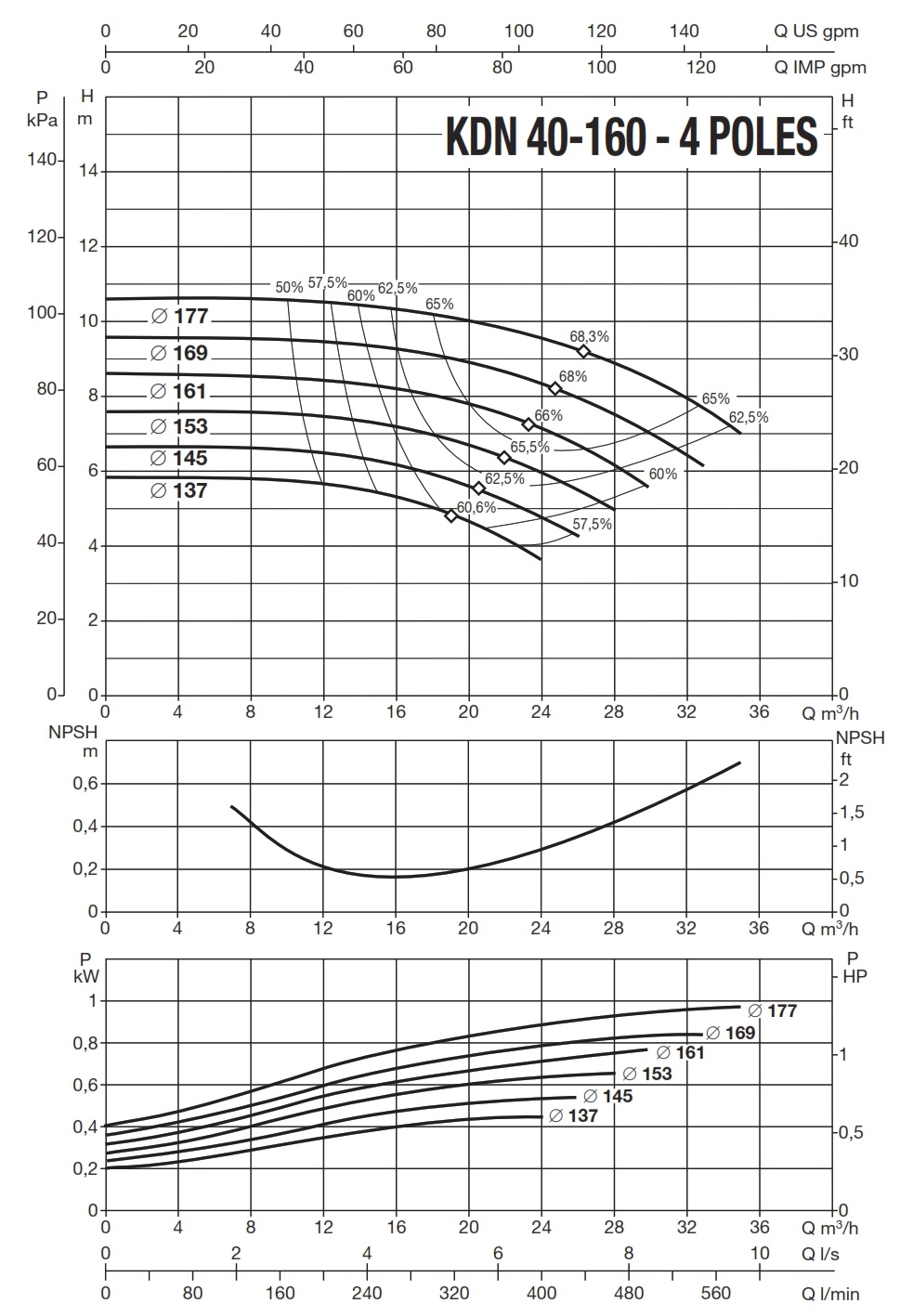

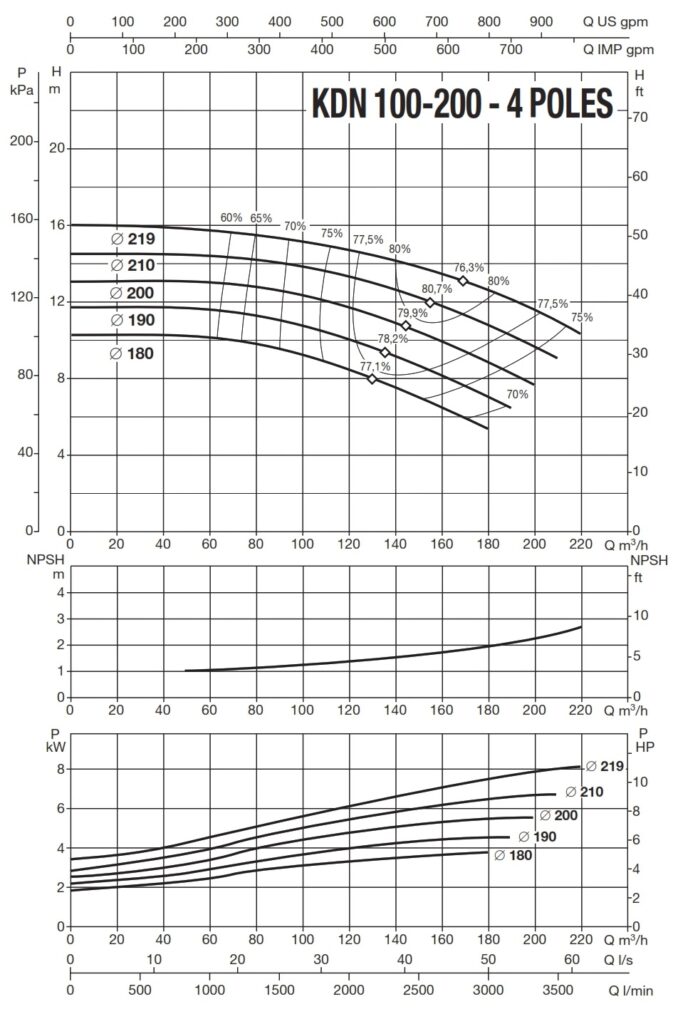

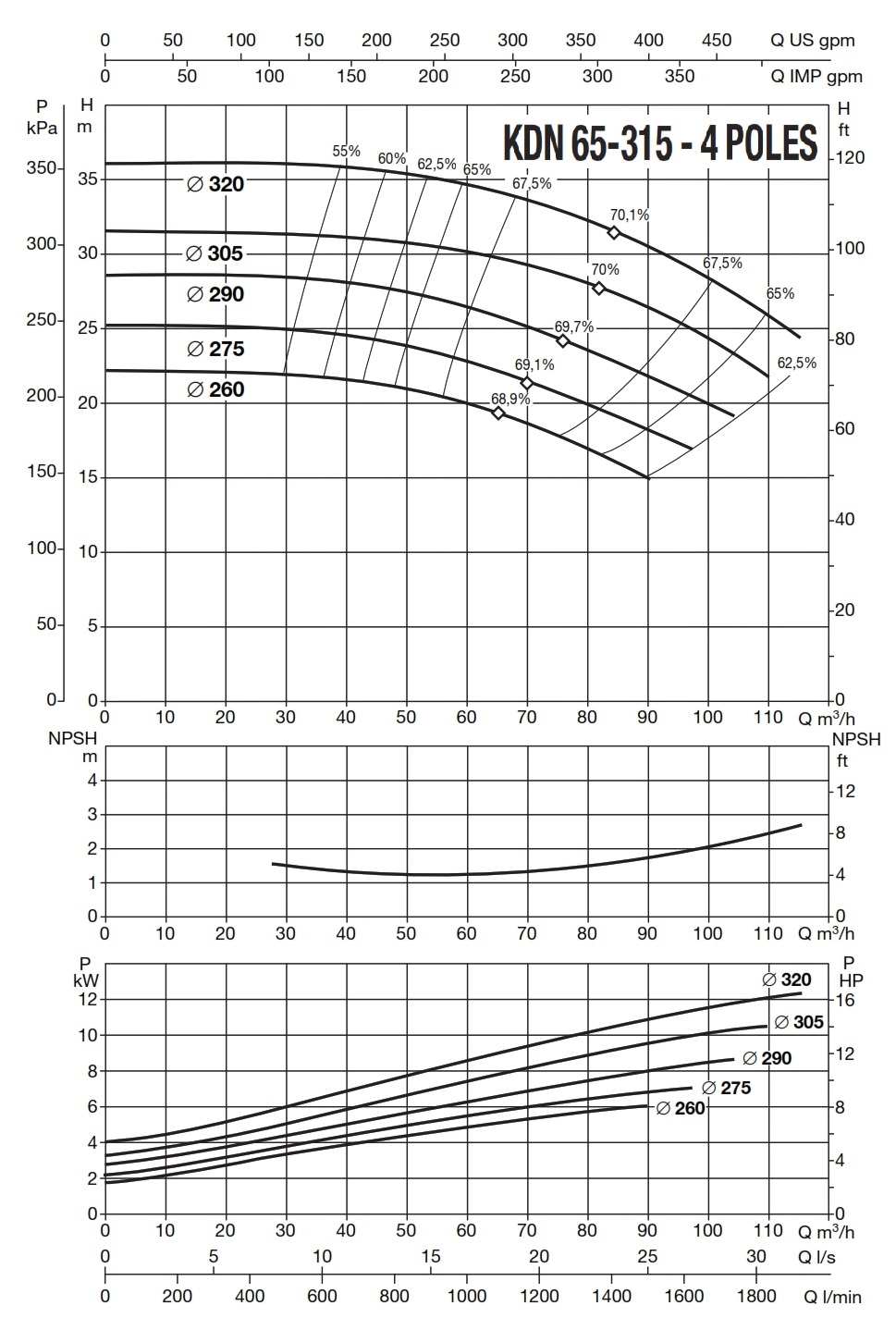

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
