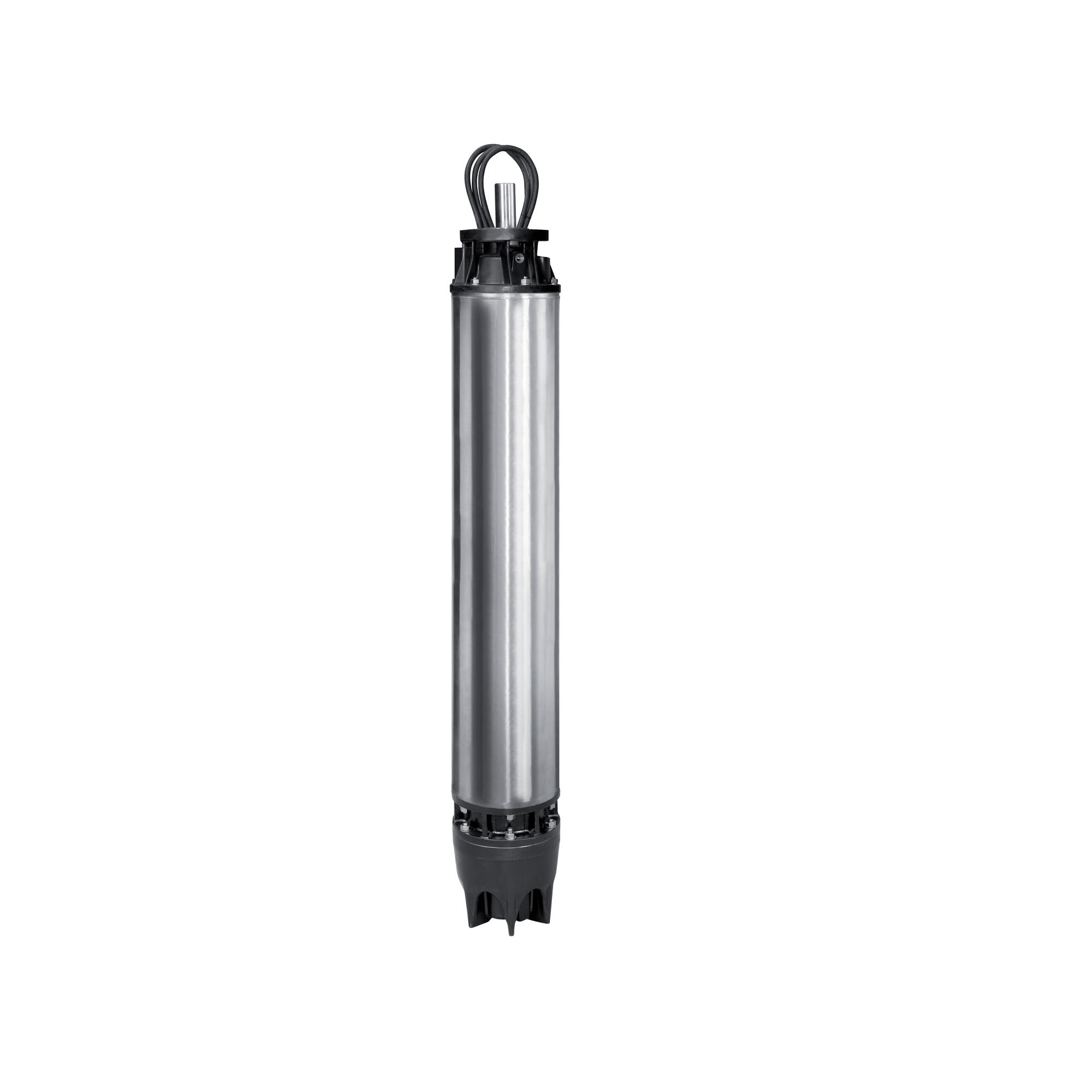

الکتروموتور شناور داب سری TR12

توضیحات
نظرات (0)
Shipping & Delivery
محصولات بیشتر

مشخصات فنی

توان:
2 قطب: از 180 تا 400 اسب بخار
4 قطب: از 100 تا 200 اسب بخار
قطر فلنج: 12 اینچ مطابق با استاندارد NEMA
کلاس عایق بندی الکتروموتور: F
کلاس حفاظتی الکتروموتور: IP58 (IP68 مطابق با سفارش)
سرعت سیال جهت خنک کنندگی موتور: 0.5 متر بر ثانیه
بازه تامین برق مجاز: 10- % الی 6+ %
تعداد استارت مجاز: حداکثر 5 استارت در ساعت
حداکثر عمق غوطه وری: 300 متر
قابلیت نصب افقی: از توان 180 تا 260 اسب بخار
جهت گردش الکتروموتور: خلاف جهت عقربه های ساعت
تعداد قطب: 2 و 4 قطب

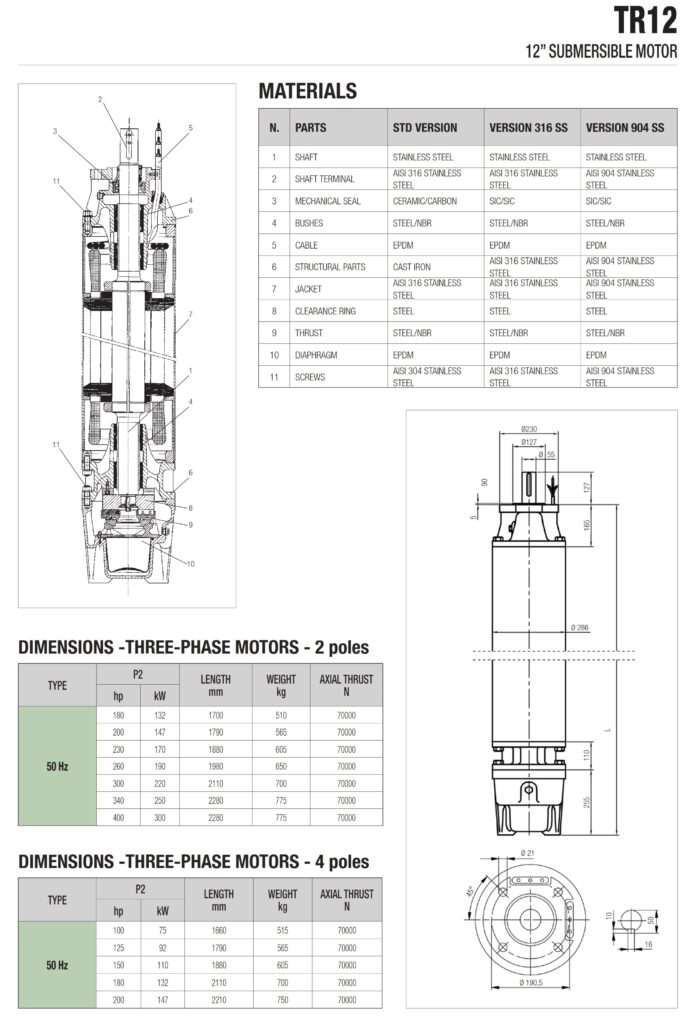

قطعات ساختاری

بدنه: استیل 316 و چدن
محفظه استاتور: استیل 316
روتور: در تمامی توان ها از جنس مس
شفت: استیل
ترمینال شفت: تک خار
آب بند مکانیکی: سرامیک/کربن

سیستم کف گرد الکتروموتور داب مدل TR12

سیستم کف گرد مجهز به یک حلقه استیل و پدهای لاستیکی با پوشش استیل می باشد. از مزایای استفاده از این سیستم نسبت به سیستم بلبرینگی تحمل بارهای محوری بیشتر می باشد.
تحمل فشار سیستم کف گرد:
الکتروموتور های از 200HP تا 70000N :340 HP

الکتروموتور شناور داب سری TR12

الکتروموتورهای شناور داب از نوع آسنکرون با بدنه ترکیبی استیل 316 و چدن مقاوم در مقابل خوردگی توسط کمپانی خوشنام Tesla ایتالیا طراحی و ساخته شده اند. سیستم دوار الکتروموتورهای سری TR12 از نوع کف گرد می باشد و خنک کاری توسط مخلوطی از آب و گلیکول صورت می پذیرد. از مزایای این الکتروموتورها تحمل بارهای محوری بالا و قابلیت نصب در حالت افقی می باشد.در صورت سفارش پمپ های شناور سری TR12 به صورت کامل از جنس استنلس استیل 316 یا استیل 904 با سیل مکانیکی سیلیکون کارباید و یک کاسه نمد اضافه جهت دست یابی به کلاس حفاظتی IP68 قابل ارائه است.

ویژگی های خاص الکتروموتور شناور 12 اینچ داب

بوش و کف گرد توسط ترکیبی از آب و گلیکول خنک می شوند.
سیم پیچ استاتور از جنس مس با روکش PVC و از نوع قابل تعمیر می باشد.
روتور مستقیما بر روی سیستم کف گرد نصب شده که این سیستم، مقاومت بالایی در مقابل بارهای محوری دارد.
کابل برق به طول 8 متر همراه با الکتروموتور ارایه می شود که طول آن بستگی به توان الکتروموتور دارد و دارای تاییدیه های ACS ،WRAS و KTW می باشد.
الکتروموتورهای شناور داب برای استفاده با درایو مبدل فرکانس از 30 تا 50 هرتز قابل استفاده می باشند.
الکتروموتورهای سه فاز در دو نوع تک ضرب (استارت مستقیم) و دو ضرب (استارت ستاره - مثلث) موجود می باشند.

کاربرد الکتروموتور شناور 12 اینچ DAB سری TR12

نصب مستغرق در وضعیت عمودی و افقی
کوپل شدن با پمپ های شناور استاندارد
مناسب برای استفاده در چاه هایی با قطر کم (چاه های مته ای)
قابل استفاده در مصارف خانگی، آبیاری و مکش آب از چاه های عمیق
سیستم های انتقال آب
سیستم های آتشنشانی و اطفاء حریق

مدل	قدرت		ولتاژ ورودی 50 هرتز	In A	Is/In	P1 W	N min^-1	Cos ϕ	η%	کابل
مدل	kW	hp	ولتاژ ورودی 50 هرتز	In A	Is/In	P1 W	N min^-1	Cos ϕ	η%	Ø mm2	LC m
TR12 – 132kW – 400V – T	132	180	400	266	5	150700	2930	0.82	88	3x70+1×50	8
TR12 – 147kW – 400V – T	147	200	400	290	6.2	167045	2930	0.83	88	3x70+1×50	8
TR12 – 170kW – 400V – T	170	230	400	329	6.1	193182	2920	0.85	88	3x70+1×50	8
TR12 – 190kW – 400V – T	190	260	400	371	6.2	215909	2930	0.84	88	3x70+1×50	8
TR12 – 220kW – 400V – T	220	300	400	424	6.1	250000	2920	0.85	88	3x70+1×50	8
TR12 – 250kW – 400V – T	250	340	400	481	5.9	284091	2920	0.85	88	3x70+1×50	8
TR12 – 300kW – 400V – T	300	400	400	575	6	341000	2905	0.87	88	3x70+1×50	8
TR12 – 75 kW – 380 V – T	75	100	380	147	6.5	85227	1450	0.86	88	3x70+1×50	8
TR12 – 92 kW – 380 V – T	92	125	380	182	6.5	103371	1450	0.87	89	3x70+1×50	8
TR12 – 110 kW – 380 V – T	110	150	380	214	5.8	123596	1450	0.88	89	3x70+1×50	8
TR12 – 132 kW – 380 V – T	132	180	380	256	5.8	148315	1450	0.88	89	3x70+1×50	8
TR12 – 147 kW – 380 V – T	147	200	380	285	5.9	165169	1450	0.88	89	3x70+1×50	8
