کاربرد
تخلیه پساب تمیز و غیر خورنده
تخلیه آب باران و سیلاب ها
قابل استفاده در پروژه های ساختمانی و عمرانی
انتقال آب های گل آلود حاوی مواد جامد تا قطر 10 میلیمتر
تخلیه آب باران و سیلاب ها
قابل استفاده در پروژه های ساختمانی و عمرانی
انتقال آب های گل آلود حاوی مواد جامد تا قطر 10 میلیمتر
مشخصات الکتریکی
توان: از 1 تا 1.2 کیلووات
کلاس حفاظتی الکتروموتور: IP68
کلاس عایق بندی: F
برق ورودی استاندارد:
تکفاز 220-240 ولت - 50 هرتز
سه فاز 380-415 ولت - 50 هرتز
تعداد پل: 2
تعداد استارت مجاز: حداکثر 20 استارت در ساعت
کلاس حفاظتی الکتروموتور: IP68
کلاس عایق بندی: F
برق ورودی استاندارد:
تکفاز 220-240 ولت - 50 هرتز
سه فاز 380-415 ولت - 50 هرتز
تعداد پل: 2
تعداد استارت مجاز: حداکثر 20 استارت در ساعت

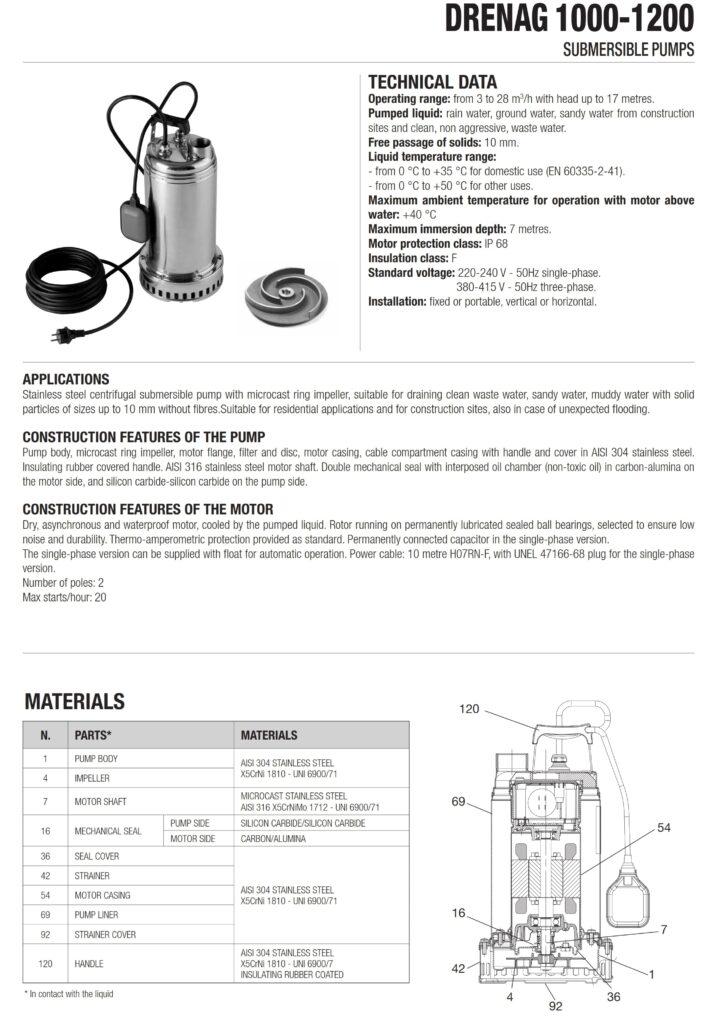

قطعات ساختاری
بدنه: استیل 304
پروانه: استیل 304 ریختگی
شفت: استیل 163 ریختگی
مکانیکال سیل:
سیل سمت پمپ: آلومینا/ کربن
سیل سمت الکتروموتور: سیلیکون کارباید/ سیلیکون کارباید
دستگیره پمپ: استیل 304 با پوشش لاستیکی
پروانه: استیل 304 ریختگی
شفت: استیل 163 ریختگی
مکانیکال سیل:
سیل سمت پمپ: آلومینا/ کربن
سیل سمت الکتروموتور: سیلیکون کارباید/ سیلیکون کارباید
دستگیره پمپ: استیل 304 با پوشش لاستیکی

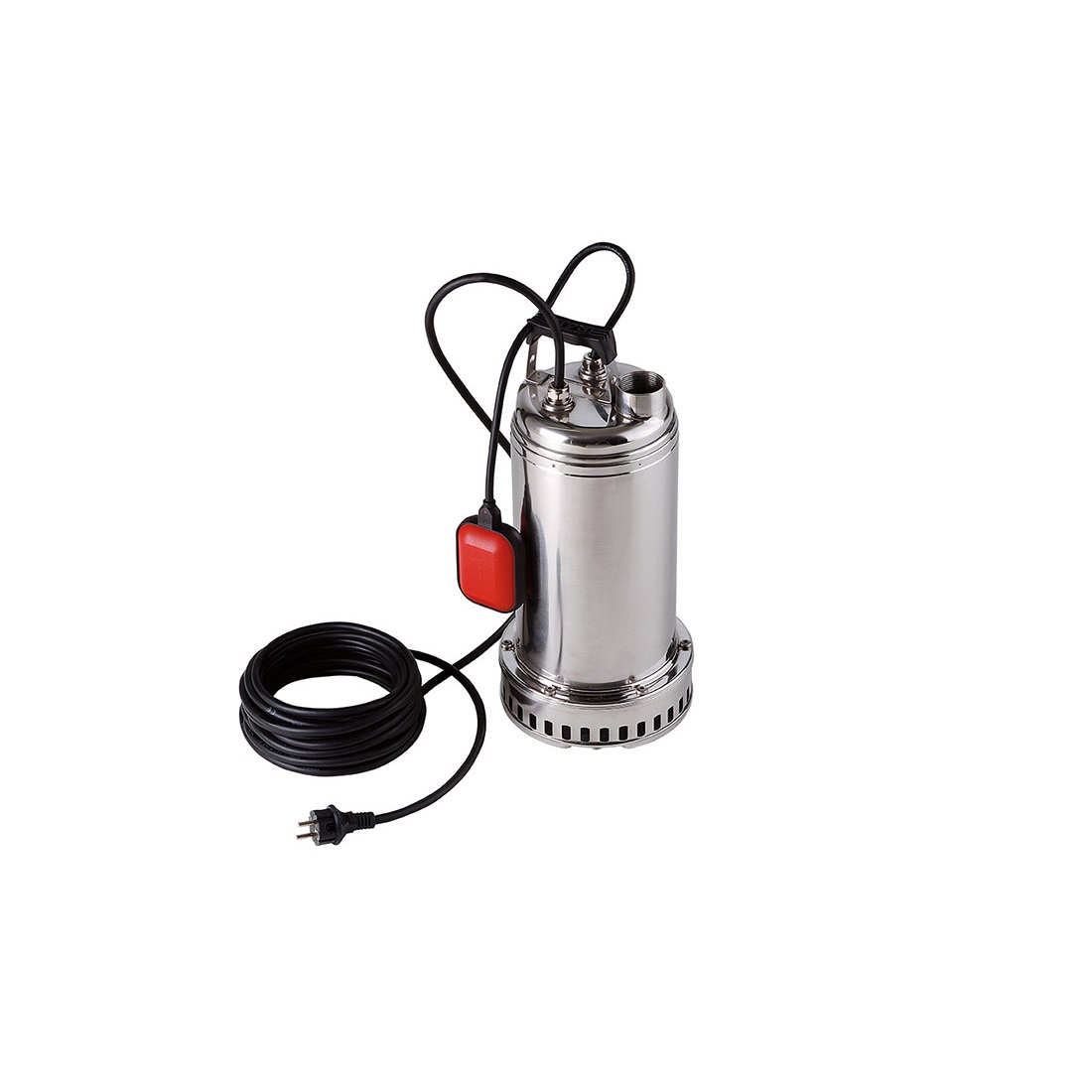

پمپ کف کش استیل داب سری DRENAG 1000-1200
الکترو پمپ های کف کش داب سری DRENAG بصورت کامل از جنس استیل 304 برای تخلیه و انتقال آب های تمیز یا کثیف با مواد جامد محلول تا قطر 10 میلی متر طراحی و ساخته شده است. این پمپ ها با خروجی از بالا قابلیت نصب عمودی و افقی بصورت ثابت یا پرتابل را دارند.
مشخصات هیدرولیکی
دبی: از 3 تا 28 متر مکعب در ساعت
هد: حداکثر تا 17 متر
محدوده دمای مایع:
از 0 تا 35 درجه سانتی گراد برای مصارف خانگی
از 0 تا 50 درجه سانتی گراد برای مصارف دیگر
حداکثر دمای محیط: 40 درجه سانتی گراد
حداکثر عمق غوطه وری: 7 متر
قطر دهانه خروجی پمپ: ½ 1 اینچ
قطر ذرات جامد محلول در آب: 10 میلی متر
هد: حداکثر تا 17 متر
محدوده دمای مایع:
از 0 تا 35 درجه سانتی گراد برای مصارف خانگی
از 0 تا 50 درجه سانتی گراد برای مصارف دیگر
حداکثر دمای محیط: 40 درجه سانتی گراد
حداکثر عمق غوطه وری: 7 متر
قطر دهانه خروجی پمپ: ½ 1 اینچ
قطر ذرات جامد محلول در آب: 10 میلی متر
ویژگی های خاص پمپ کف کش DAB سری DRENAG 1000-1200
جهت سهولت در جابه جایی پمپ های سری DRENAG در قسمت بالایی پمپ دستگیره استیل با پوشش لاستیکی طراحی شده است.
برای اطمینان کامل از عمل آبندی بین قسمت پمپ و الکتروموتور از سیستم مکانیکال سیل دوبل با مقاومت بسیار بالا در مقابل سایش و خوردگی استفاده شده است.
در قسمت ورودی پمپ از صافی استیل به منظور جلوگیری از ورود مواد جامد بزرگتر از قطر منافذ صافی به قسمت پمپ استفاده شده است.
پمپ ها همراه با 10 متر کابل از نوع H07RN-F ارائه می شوند، مدل های تکفاز دارای دو شاخه برای سهولت در نصب و راه اندازی می باشند.
برای اطمینان کامل از عمل آبندی بین قسمت پمپ و الکتروموتور از سیستم مکانیکال سیل دوبل با مقاومت بسیار بالا در مقابل سایش و خوردگی استفاده شده است.
در قسمت ورودی پمپ از صافی استیل به منظور جلوگیری از ورود مواد جامد بزرگتر از قطر منافذ صافی به قسمت پمپ استفاده شده است.
پمپ ها همراه با 10 متر کابل از نوع H07RN-F ارائه می شوند، مدل های تکفاز دارای دو شاخه برای سهولت در نصب و راه اندازی می باشند.

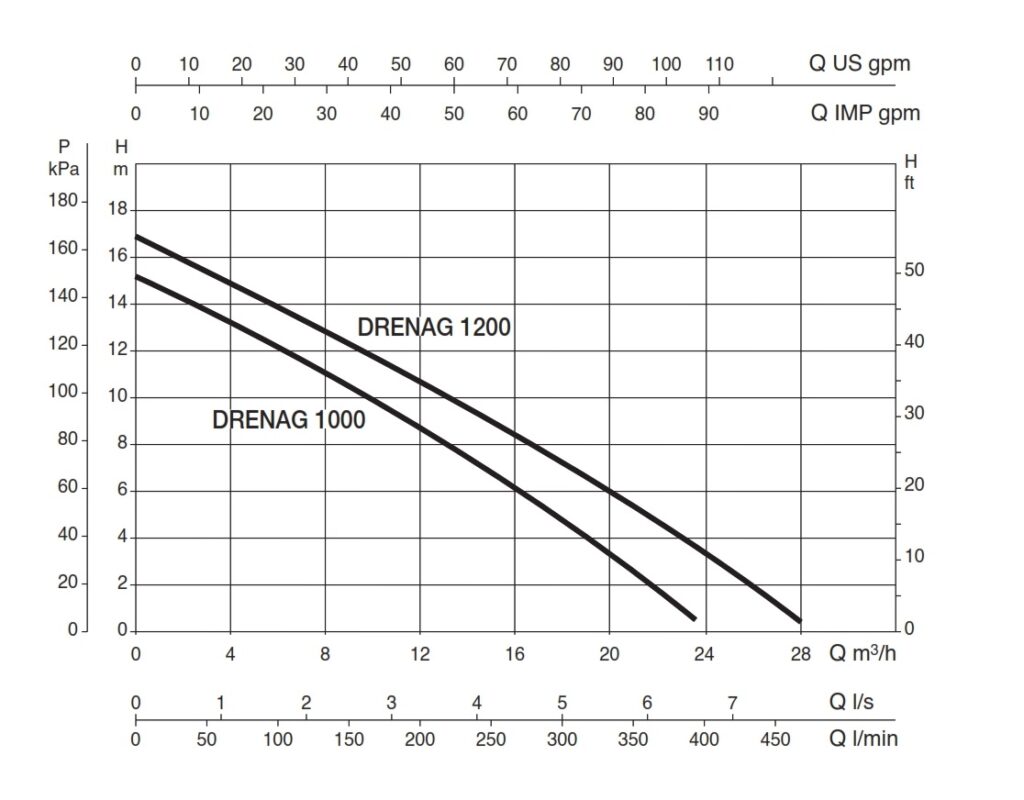

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
|
دل |
Q = 0 متر مکعب در ساعت |
3 |
6 |
9 |
12 |
15 |
18 |
24 |
30 |
36 |
42 |
48 |
54 |
60 |
66 |
|
Q = 0 لیتر در دقیقه |
50 |
100 |
150 |
200 |
250 |
300 |
400 |
500 |
600 |
700 |
800 |
900 |
1000 |
1100 |
|
|
DRENAG 1000 M-T |
15.3 |
13.7 |
12.1 |
10.5 |
8.7 |
6.8 |
4.7 |
||||||||
|
DRENAG 1200 M-T |
17 |
17 |
15.4 |
13.8 |
12.4 |
10.7 |
9 |
7.3 |
3.3 |
|

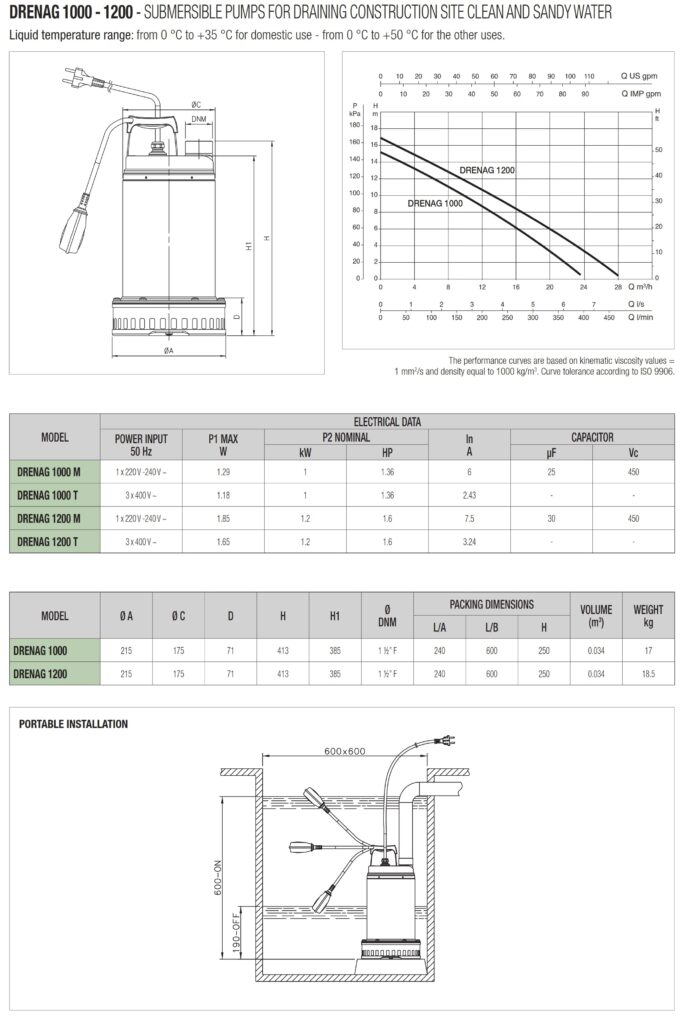

مدل |
قدرت |
حداکثر ارتفاع (متر) |
حداکثر آبدهی (متر مکعب بر ساعت) |
|
|
کیلووات |
اسب بخار |
|||
|
DRENAG 1000 |
1 |
1.36 |
15.3 |
18 |
|
DRENAG 1200 |
1 |
1.36 |
17 |
24 |
