پمپ آبرسانی بشقابی تک پروانه داب سری K

پمپ های سری K SINGLE-IMPELLER با طراحی خاص قسمت های هیدرولیکی قادر به تولید هد و دبی مناسب می باشند. از این پمپ ها در مصارف خانگی، صنعتی و کشاورزی استفاده می شود

توضیحات
نظرات (0)
Shipping & Delivery
محصولات بیشتر

توضیحات

مشخصات فنی الکتروموتور DAB سری K

توان: از 0.37 تا 11 کیلو وات
کلاس حفاظتی: IP44 (IP55 مدل های 2,2 - 3 - 4 - 5,5 - 7,5 - 9,2 – 11 کیلو وات)
کلاس عایق بندی: F
حداکثر دمای محیط: تا 40+ درجه سانتی گراد
دور الکتروموتور: 2900 دور در دقیقه
برق ورودی استاندارد:
تک فاز 1 x 220-240 V / 50 Hz
سه فاز تا توان 4 کیلو وات 3 x 230-400 V / 50 Hz و توان های بالای 5.5 کیلو وات 3 x 400 V Δ 50 Hz

قطعات سازنده

بدنه پمپ: چدن
پروانه: تکنوپلیمر A/ تکنوپلیمر B/ چدن
شفت: استنلس استیل
آب بند مکانیکی: کربن/سرامیک

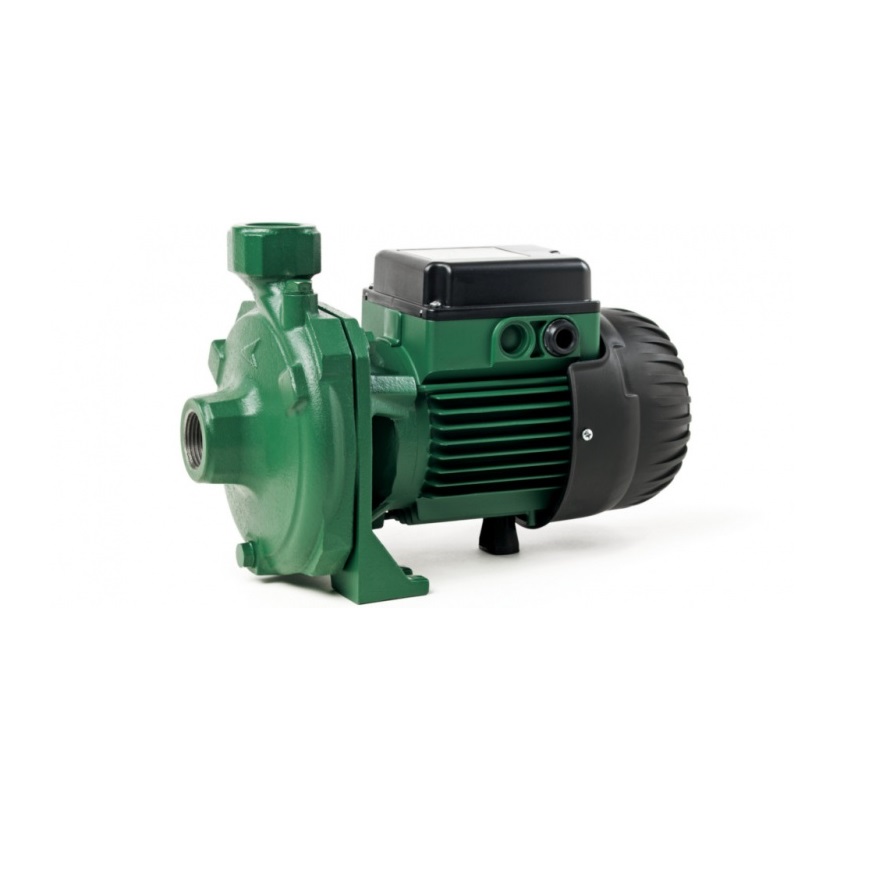

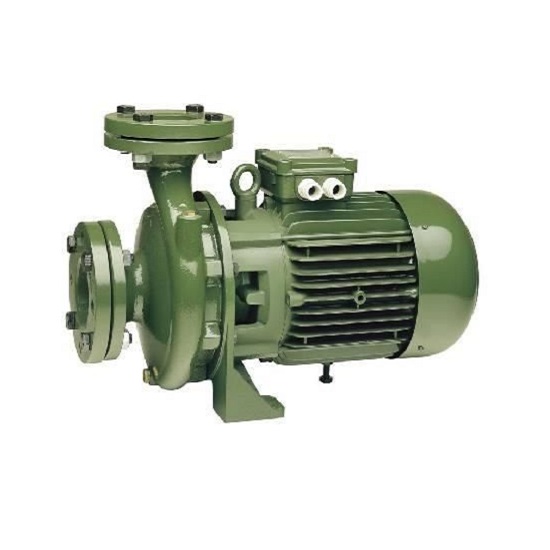

پمپ بشقابی تک پروانه داب مدل K

پمپ های سری K SINGLE-IMPELLER با طراحی خاص قسمت های هیدرولیکی قادر به تولید هد و دبی مناسب می باشند. از این پمپ ها در مصارف خانگی، صنعتی و کشاورزی استفاده می شود.الکتروموتورها از نوع آسنکرون با تهویه خارجی (هوا خنک) می باشند.شفت بر روی بلبرینگ های مخصوص دوران می کند که از مزایای آن کارکرد بدون نویز و تحمل بارهای زیاد می باشد. الکتروموتورهای تک فاز دارای خازن دائمی و محافظ حرارتی داخلی می باشند. الکتروموتورها با توان 0.75 تا 5.5 کیلووات دارای استاندارد IE2 و از 7.5 کیلووات به بالا دارای استاندارد IE3 می باشند.

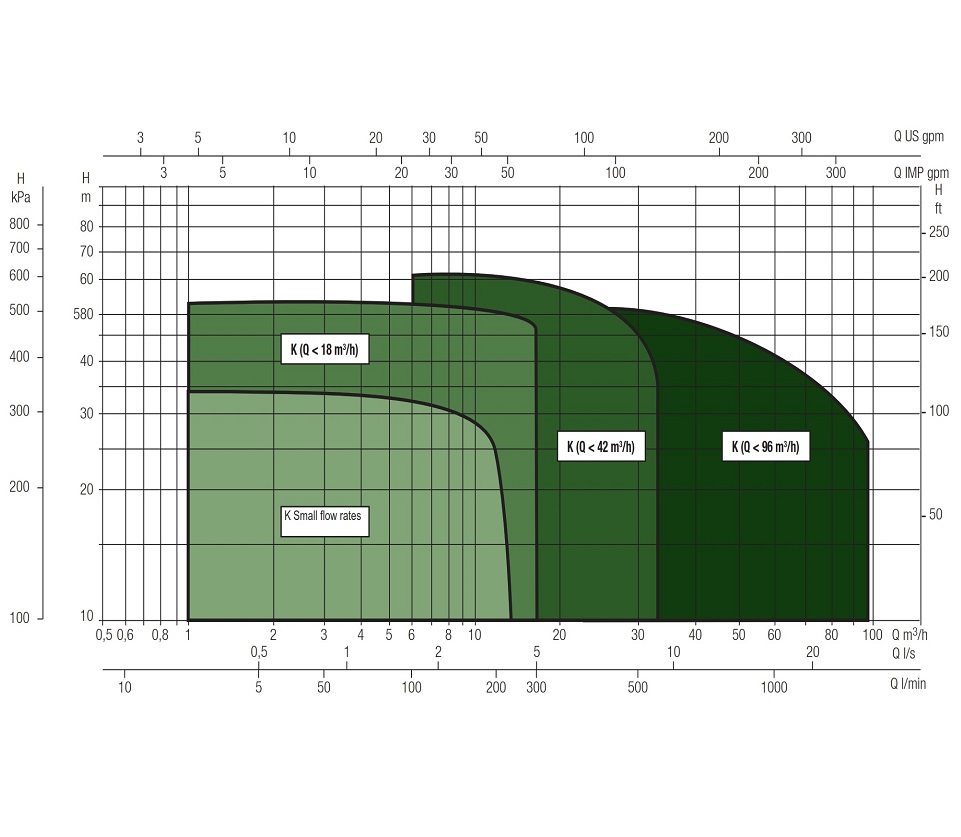

مشخصات هیدرولیکی

دبی: از 1.8 تا 96 متر مکعب بر ساعت
هد: حداکثر تا 97 متر
محدوده دمای مایع:
مدل هایK 20/41, K 30/70, K 30/100, K 36/100, K 12/200, K 36/200, K 40/200 : از 10- تا 50+ درجه سانتیگراد
مدل های دیگر: از 15- تا 110+ درجه سانتی گراد
حداکثر فشار کاری:
مدل های K 20/41, K 30/70, K 30/100, K 36/100, K 12/200, K 14/400: تا 6 بار (600 کیلو پاسکال)
مدل های K 36/200, K 40/200, K 55/200, K 11/500, K 18/500, K 28/500: تا 8 بار (800 کیلو پاسکال)
مدل های K 40/400, K 50/400, K 30/800, K 40/800, K 50/800, K 20/1200, K 25/1200, K 35/1200: تا 10 بار (1000 کیلو پاسکال)

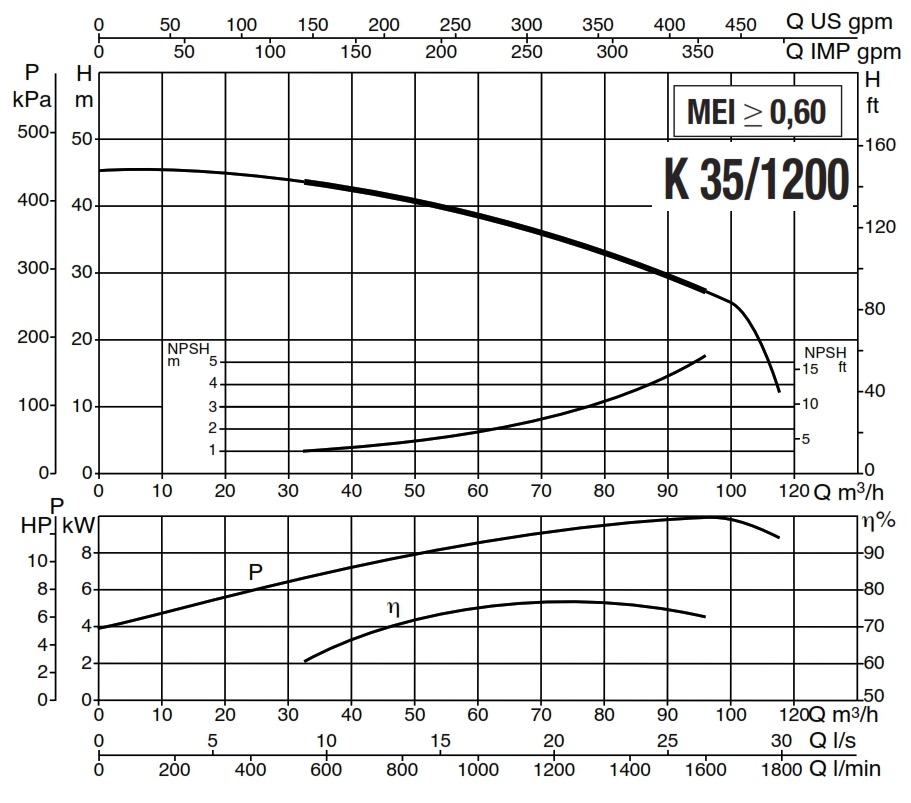

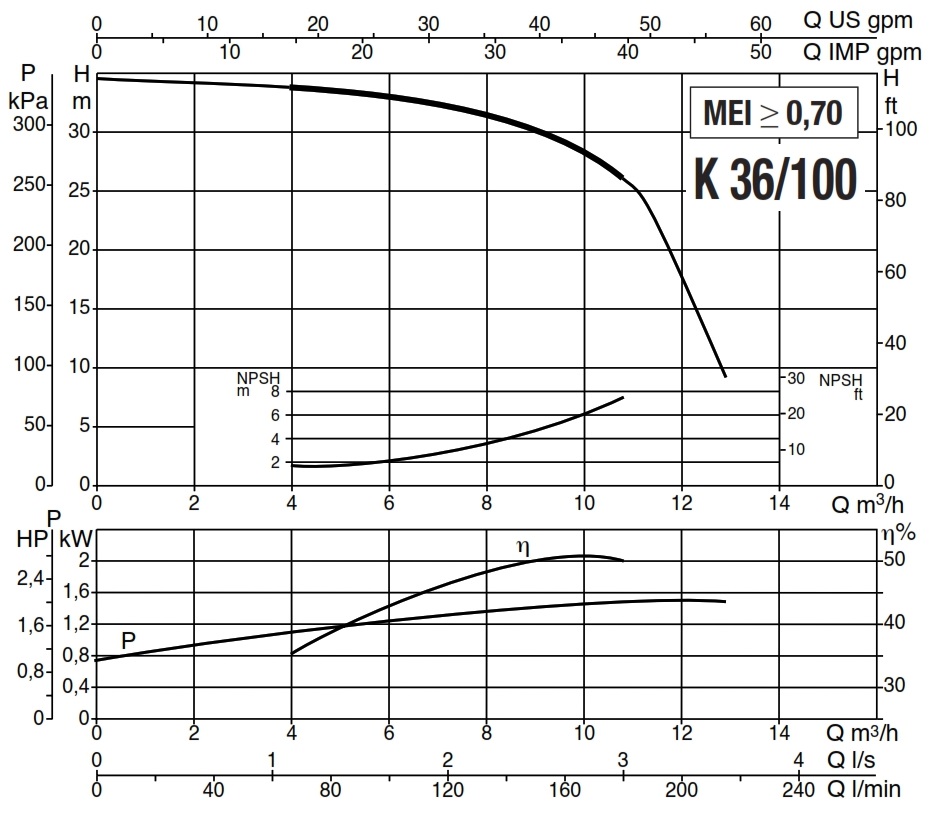

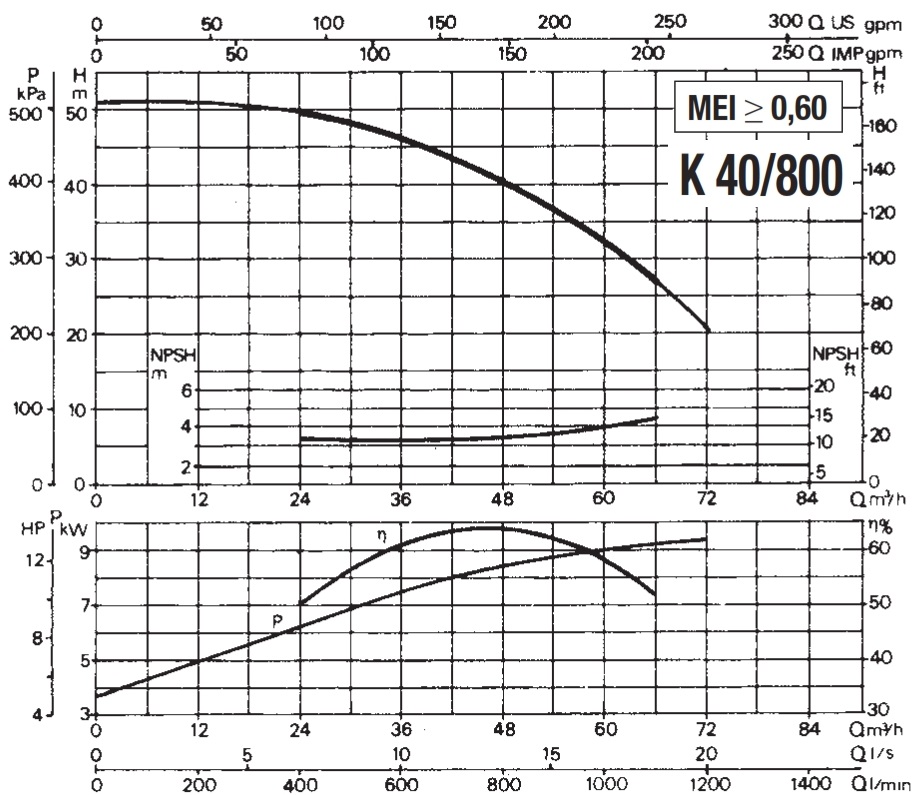

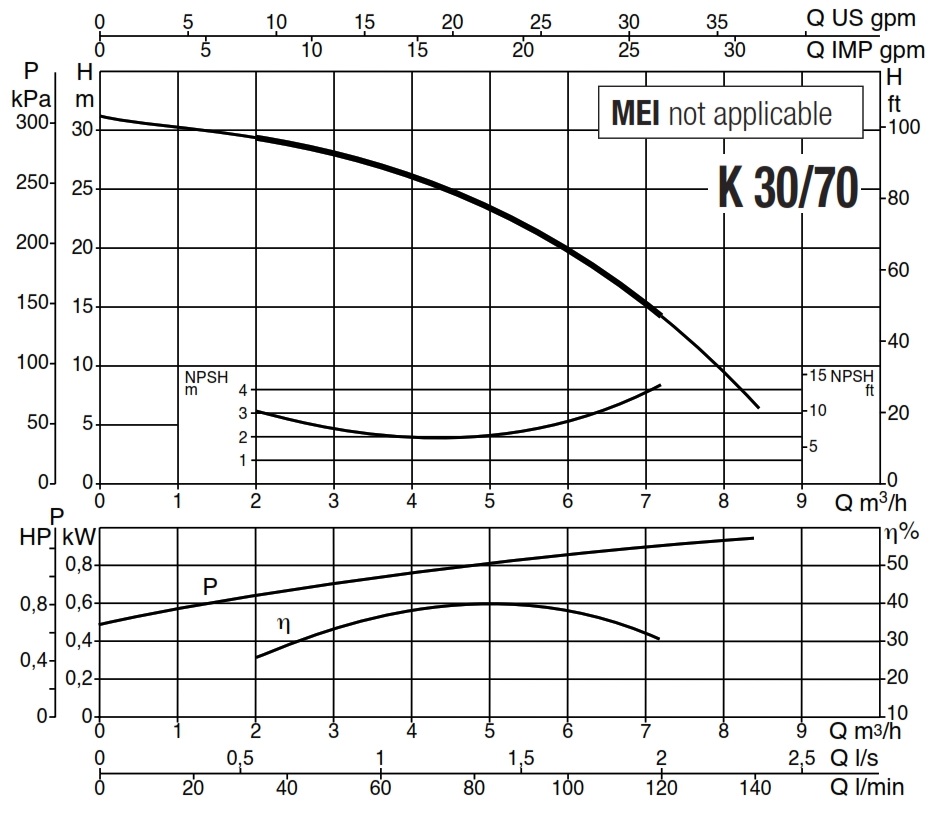

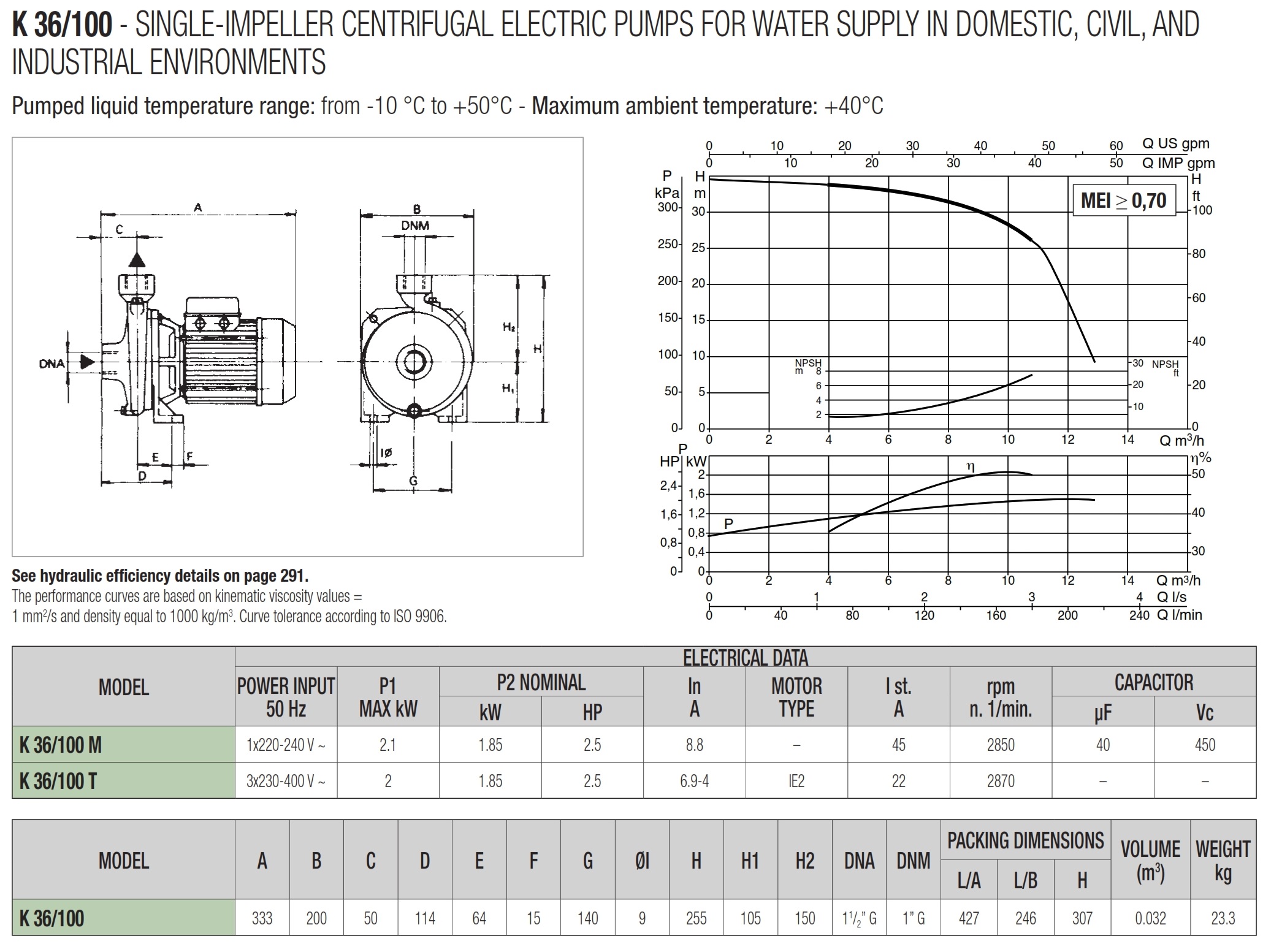

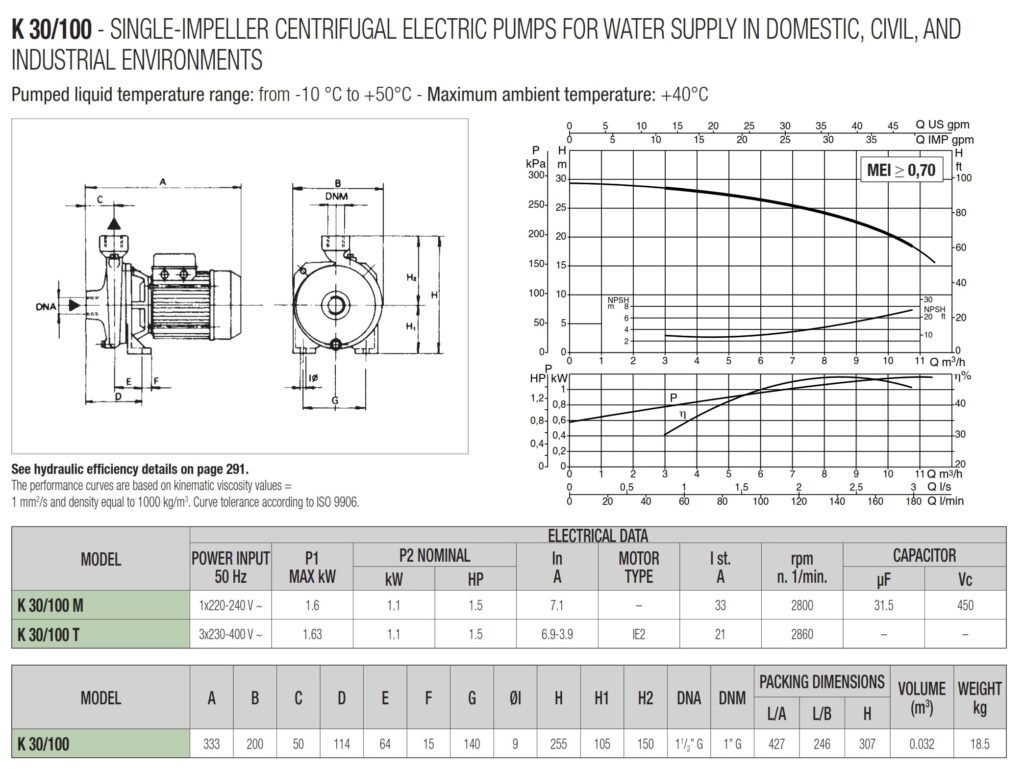

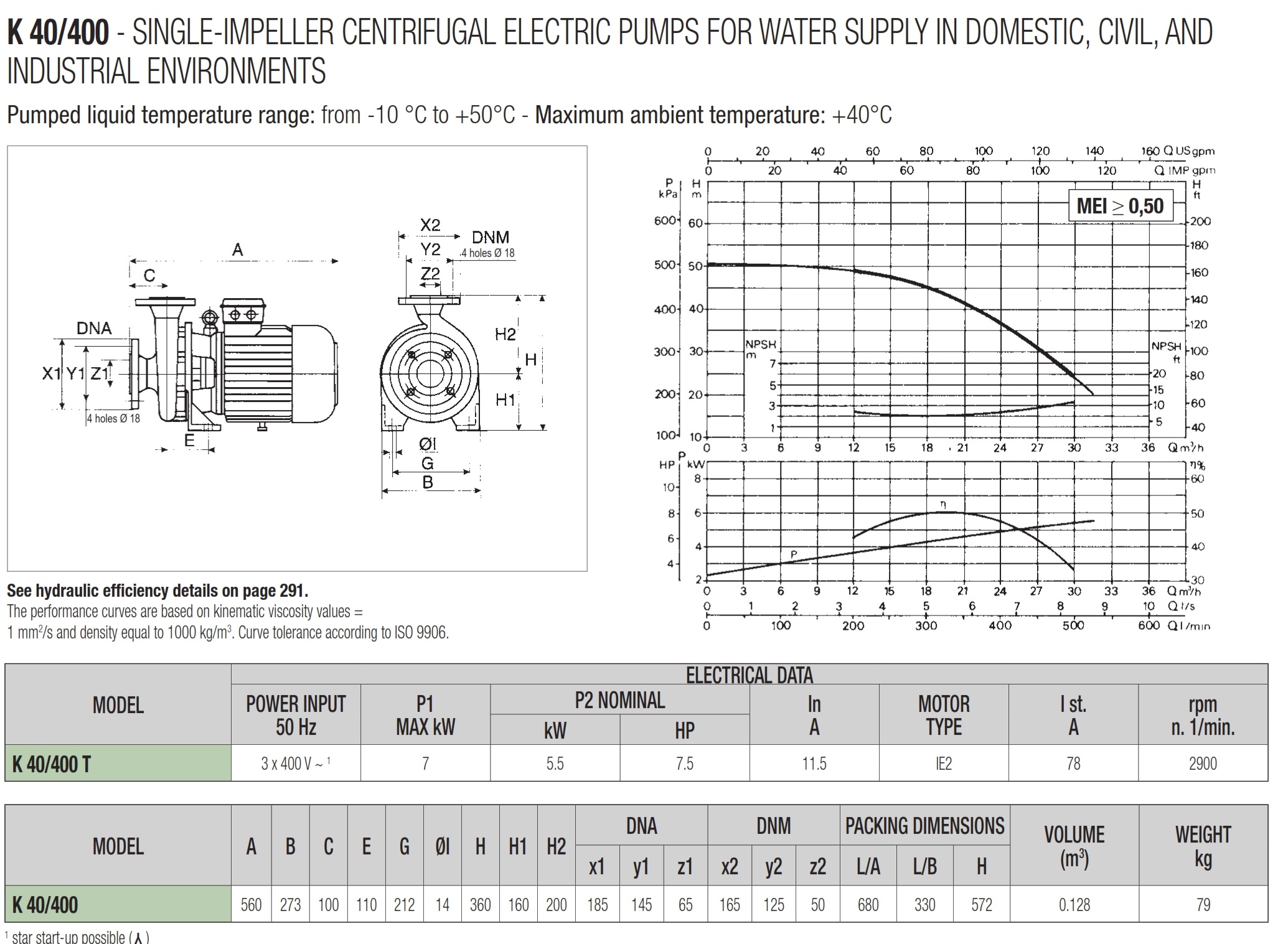

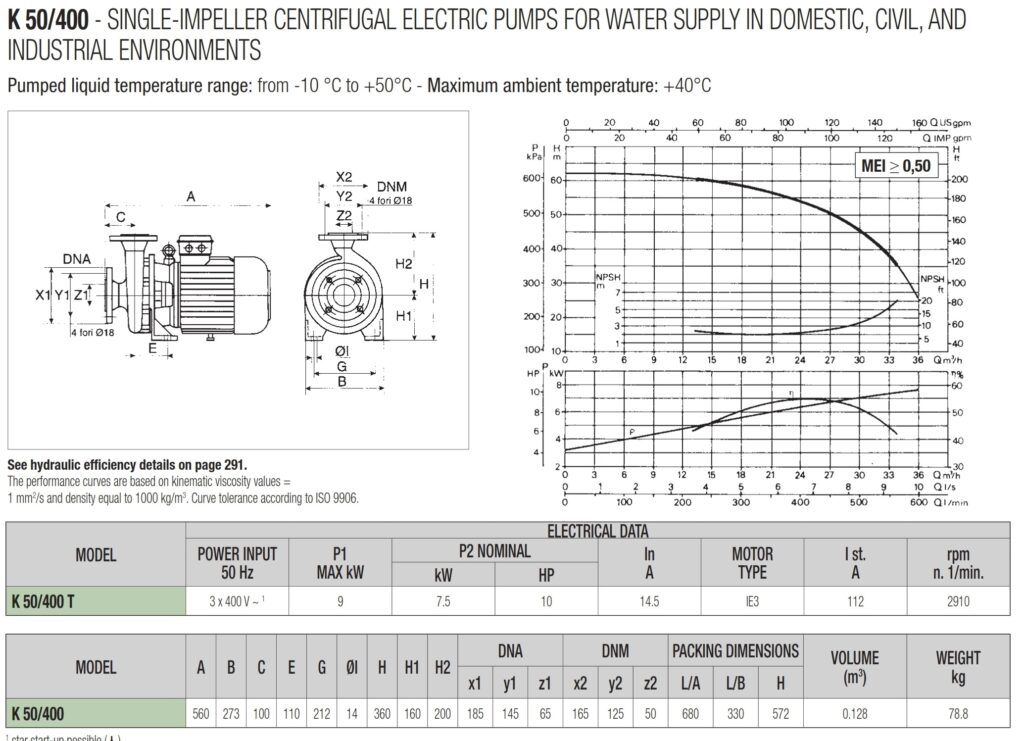

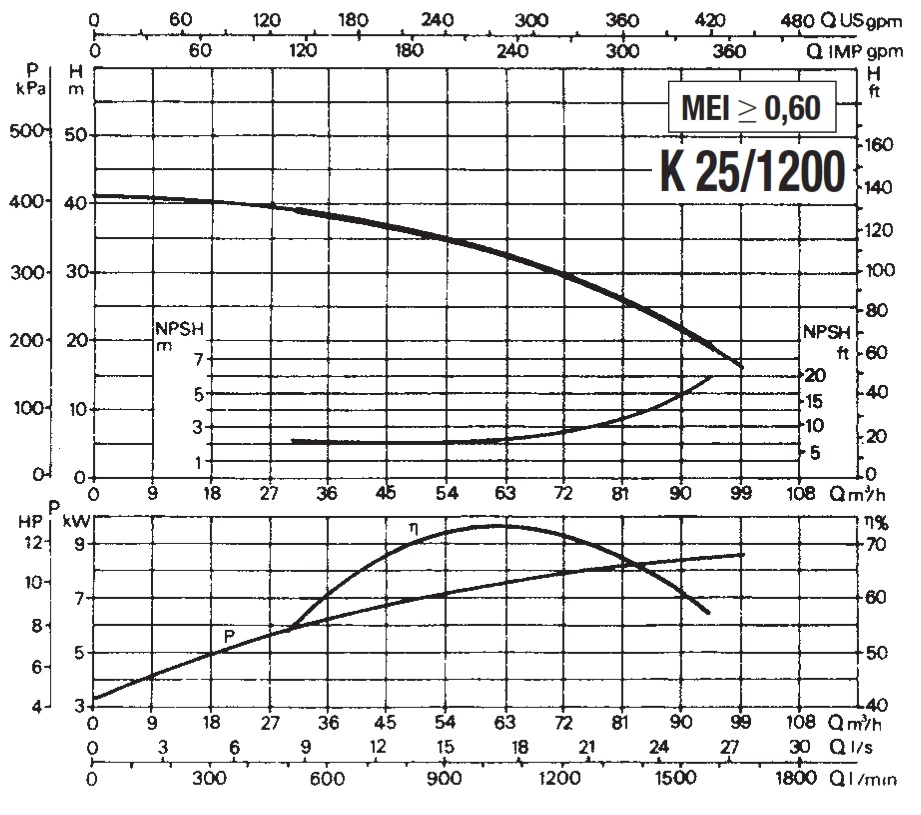

منحنیهای عملکردی پمپ‌ها

کارخانه‌های سازنده پمپ‌ها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنی‌های مختلفی را با انجام آزمایش‌های مشخصی به همراه درخواست مشتری ارائه می‌دهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهره‌برداری از آن‌ها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمده‌است، انجام شود.معمولاً منحنی‌های عملکرد پمپ‌ها را در یک دور خاص نمایش می‌دهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنی‌های عملکردی پمپ‌های گردشی و جابجایی مثبت معمولاً متداول نیست.

ساختمان	تعداد واحد	مدل پمپ	قدرت موتور (کیلووات)	اسب بخار (اسب بخار)	حداکثر ارتفاع (متر)	حداکثر آبدهی (متر مکعب برساعت)	دهانه ورودی (اینچ)	دهانه خروجی (اینچ)	وزن (کیلوگرم)
1 طبقه	1	K20/41M	0.37	0.5	20	6	1	1	10
	2	K30/70M	0.75	1	30	7.2	1	1	13.9
	3	K30/70M	0.75	1	30	7.2	1	1	13.9
2 طبقه	1	K30/70M	0.75	1	30	7.2	1	1	13.9
	2	K30/100M	1.1	1.5	30	10.8	1,1/2	1	18.5
	3	K36/100M	1.85	2.5	35	10.8	1,1/2	1	19.7
	4	K36/200M	2.2	3	36	10.8	2	1,1/4	21
3 طبقه	1	K30/70M	0.75	1	30	7.2	1	1	13.9
	2	K36/100M	1.85	2.5	35	10.8	1,1/2	1	19.7
	3	K36/200T	2.2	3	36	18	2	1,1/4	21
	4	K36/200T	2.2	3	36	18	2	1,1/4	21
