مشخصات الکتریکی
الکتروموتور آسنکرون بسته، خنک شونده با جریان هوا
کلاس حفاظت: IP55
کلاس عایق: F
ولتاژ استاندارد:
تکفاز: 1 x 230 V / 50-60 Hz
سه فاز: 3 x 400 V / 50 Hz
کلاس حفاظت: IP55
کلاس عایق: F
ولتاژ استاندارد:
تکفاز: 1 x 230 V / 50-60 Hz
سه فاز: 3 x 400 V / 50 Hz
کاربرد
سیستم های پمپاژ، دیگ بخار، سیرکولاسیون آب گرم و آب سرد
سیستم های آتشنشانی، شستشوی صنعتی، آب آشامیدنی و مخازن تحت فشار
سیستم های گرمایش و سیرکولاسیون آب سرد برای سیستم های سرمایش و تهویۀ مطبوع
سیستم های آبرسانی، سیستم های آبیاری و سیستم های آب پاش شهری
تأمین آب داخلی مجتمع های مسکونی، ساختمان های اداری، بیمارستان ها
آبیاری، مصارف کشاورزی، مصارف دامداری
آبرسانی، تصفیه خانه ها، آب و فاضلاب
مصارف صنعتی و نیمه صنعتی
تصفیه خانه ها
مجتمع های مسکونی
سیستم های آتشنشانی، شستشوی صنعتی، آب آشامیدنی و مخازن تحت فشار
سیستم های گرمایش و سیرکولاسیون آب سرد برای سیستم های سرمایش و تهویۀ مطبوع
سیستم های آبرسانی، سیستم های آبیاری و سیستم های آب پاش شهری
تأمین آب داخلی مجتمع های مسکونی، ساختمان های اداری، بیمارستان ها
آبیاری، مصارف کشاورزی، مصارف دامداری
آبرسانی، تصفیه خانه ها، آب و فاضلاب
مصارف صنعتی و نیمه صنعتی
تصفیه خانه ها
مجتمع های مسکونی
مشخصات هیدرولیکی
دبی: از 50 الی 200 لیتر بر دقیقه
هد: حداکثر ارتفاع 113 متر
کیفیت مورد نیاز سیال: سیال تمیز و عاری از مواد جامد و ساینده، غیرمخرب، غیر چسبناک، غیر کریستالی و از لحاظ شیمیایی خنثی، نزدیک به خواص آب
محدودۀ دمای سیال:
از 0 الی 35+ درجۀ سانتیگراد برای مصارف داخلی طبق استاندارد ایمنی (EN 60335-2-41)
از 0 الی 40+ درجۀ سانتیگراد برای سایر مصارف
حداکثر دمای محیط: 40+ درجۀ سانتیگراد
حداکثر فشار کاری: 12 بار یا (1200 کیلو پاسکال)
هد: حداکثر ارتفاع 113 متر
کیفیت مورد نیاز سیال: سیال تمیز و عاری از مواد جامد و ساینده، غیرمخرب، غیر چسبناک، غیر کریستالی و از لحاظ شیمیایی خنثی، نزدیک به خواص آب
محدودۀ دمای سیال:
از 0 الی 35+ درجۀ سانتیگراد برای مصارف داخلی طبق استاندارد ایمنی (EN 60335-2-41)
از 0 الی 40+ درجۀ سانتیگراد برای سایر مصارف
حداکثر دمای محیط: 40+ درجۀ سانتیگراد
حداکثر فشار کاری: 12 بار یا (1200 کیلو پاسکال)
قطعات ساختاری
روتور نصب شده روی بلبرینگ های قطور مجهز به کاسه نمد گریس خورده جهت دستیابی به حداقل ایجاد صدا و تضمین دوام و عمر طولانی بلبرینگ ها
پوستۀ چدنی برای خروجی و ورودی با مغزی فلزی
مدل KVC: بدنۀ مجرای ورودی و خروجی از تکنوپلیمر HI-TECH با مغزی فلزی
مدل KVCX: بدنۀ مجرای ورودی و خروجی از تکنوپلیمر HI-TECH با مغزی فلزی
پروانه ها، پوستۀ دیفیوزر و دیفیوزر از جنس تکنوپلیمر HI-TECH کاملاً ضد زنگ
لاینر و بوش های تنظیم از استیل AISI 304
سیل مکانیکی کربن سرامیک، آب بندی شده با شفت AISI 303
پوستۀ چدنی برای خروجی و ورودی با مغزی فلزی
مدل KVC: بدنۀ مجرای ورودی و خروجی از تکنوپلیمر HI-TECH با مغزی فلزی
مدل KVCX: بدنۀ مجرای ورودی و خروجی از تکنوپلیمر HI-TECH با مغزی فلزی
پروانه ها، پوستۀ دیفیوزر و دیفیوزر از جنس تکنوپلیمر HI-TECH کاملاً ضد زنگ
لاینر و بوش های تنظیم از استیل AISI 304
سیل مکانیکی کربن سرامیک، آب بندی شده با شفت AISI 303

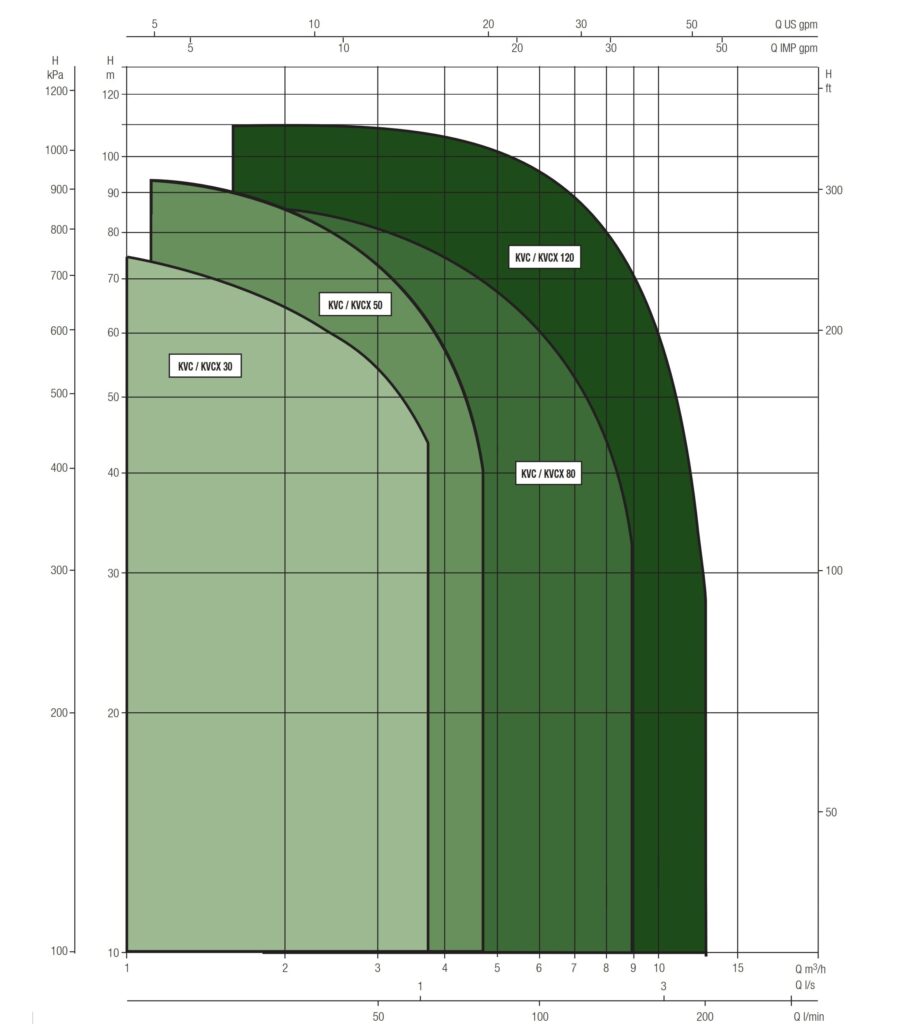

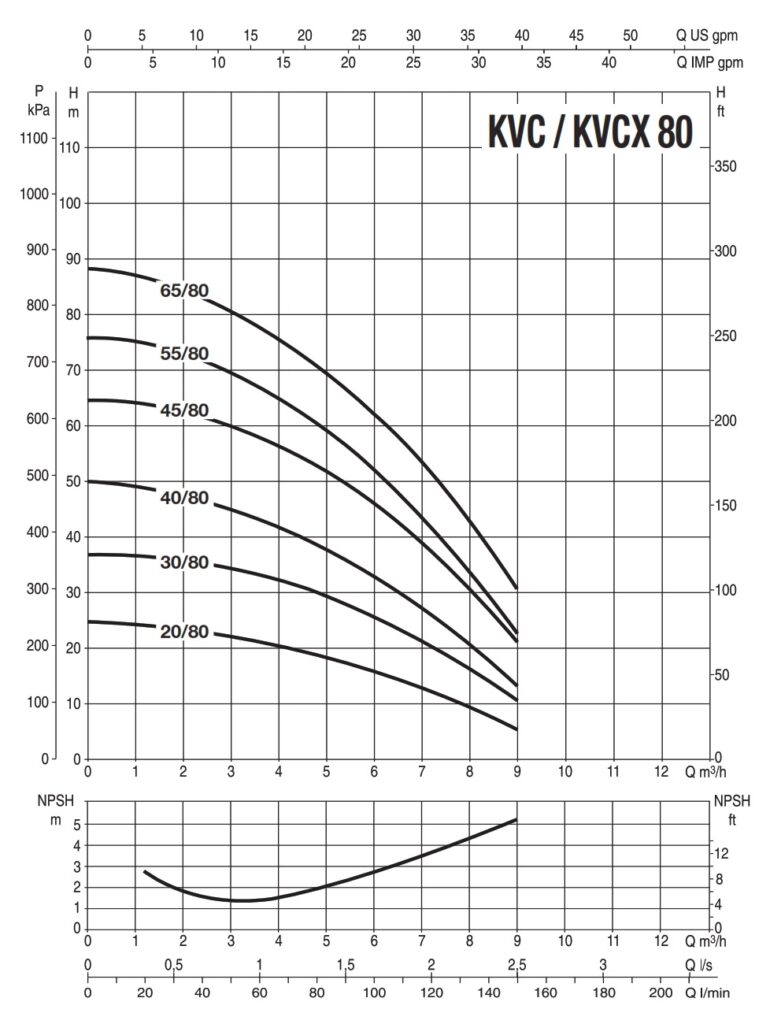

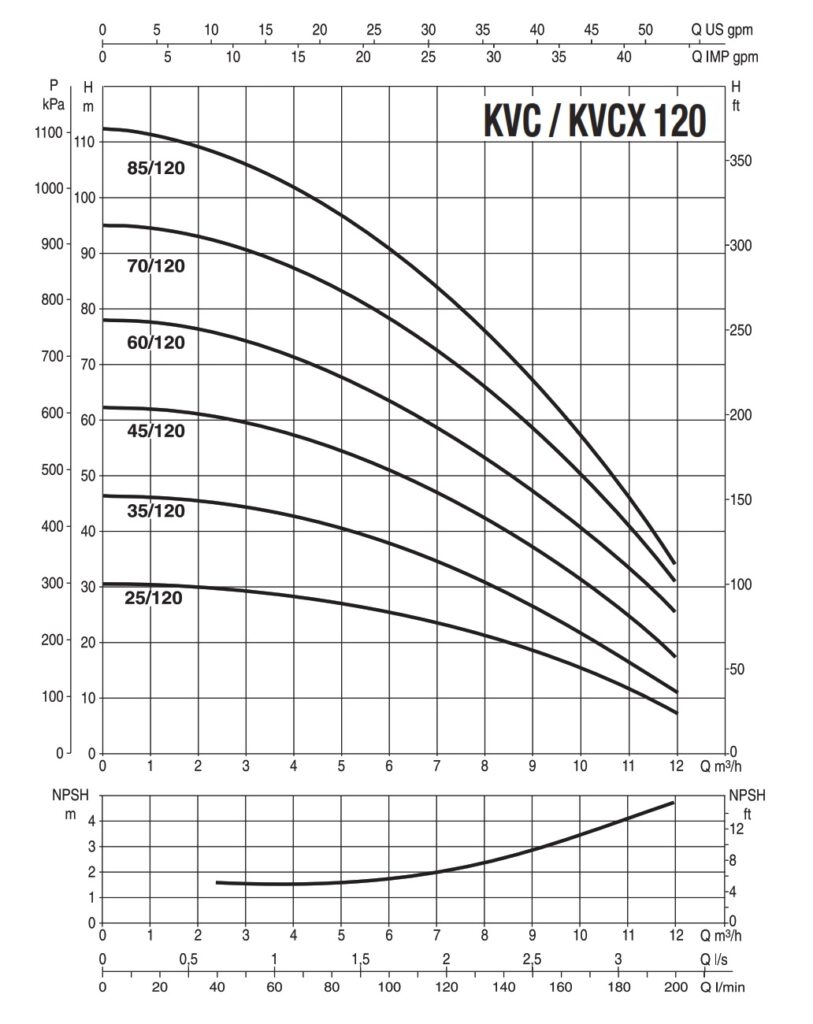

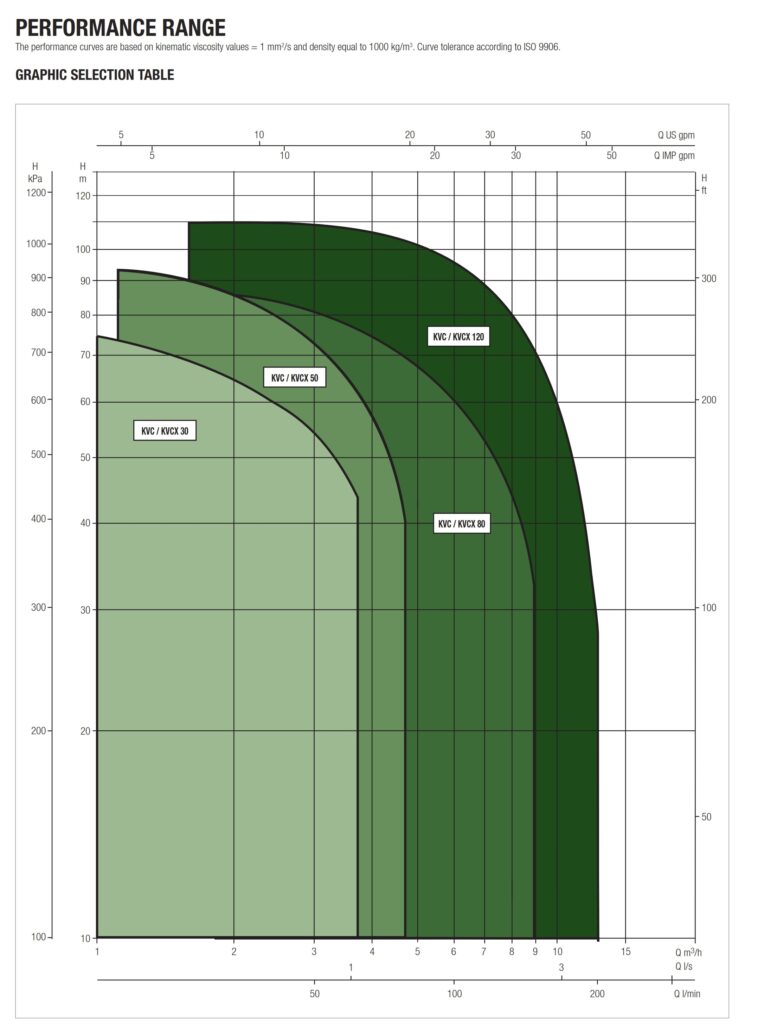

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
|
مدل |
قدرت |
حداکثر ارتفاع (متر) |
حداکثر آبدهی (مترمکعب بر ساعت) |
وزن (کیلوگرم) |
|
|
kW |
hp |
||||
|
KVC 15-30 M |
0.25 |
0.33 |
22.4 |
3.3 |
14 |
|
KVC 15-30 T |
0.25 |
0.33 |
22.4 |
3.3 |
14 |
|
KVC 25-30 M |
0.37 |
0.5 |
33.9 |
3.3 |
14.4 |
|
KVC 25-30 T |
0.37 |
0.5 |
33.9 |
3.3 |
14.4 |
|
KVC 35-30 M |
0.45 |
0.6 |
45.6 |
3.3 |
14 |
|
KVC 35-30 T |
0.45 |
0.6 |
45.6 |
3.3 |
14 |
|
KVC 45-30 M |
0.55 |
0.75 |
56.6 |
3.3 |
14.4 |
|
KVC 45-30 T |
0.55 |
0.75 |
56.6 |
3.3 |
14.4 |
|
KVC 50-30 M |
0.75 |
1 |
69.8 |
3.3 |
16.2 |
|
KVC 50-30 T |
0.75 |
1 |
69.8 |
3.3 |
16.2 |
|
KVC 50-30 T |
0.75 |
1 |
69.8 |
3.3 |
16.2 |
|
KVC 60-30 M |
0.8 |
1.1 |
82 |
3.3 |
17.2 |
|
KVC 60-30 T |
0.8 |
1.1 |
82 |
3.3 |
17.2 |
|
KVC 60-30 T |
0.8 |
1.1 |
82 |
3.3 |
17.2 |
|
KVC 70-30 M |
1 |
1.36 |
95 |
3.3 |
18.4 |
|
KVC 70-30 T |
1 |
1.36 |
95 |
3.3 |
18.4 |
|
KVC 70-30 T |
1 |
1.36 |
95 |
3.3 |
18.4 |
|
KVC 20-50 M |
0.37 |
0.5 |
27.4 |
4.8 |
18.4 |
