الکتروموتور شناور داب سری TR6

الکتروموتورهای شناور داب از نوع آسنکرون با بدنه ترکیبی استیل و چدن مقاوم در مقابل خوردگی توسط کمپانی خوشنام Tesla ایتالیا طراحی و ساخته شده اند. سیستم دوار الکتروموتورهای سری TR6 از نوع کف گرد می باشد و خنک کاری توسط مخلوطی از آب و گلیکول صورت می پذیرد.

توضیحات
نظرات (0)
Shipping & Delivery
محصولات بیشتر

توضیحات

مشخصات فنی

توان: از 7.5 تا 60 اسب بخار
قطر فلنج: 6 اینچ مطابق با استاندارد NEMA
کلاس عایق بندی الکتروموتور: F
کلاس حفاظتی الکتروموتور: IP68
سرعت سیال جهت خنک کنندگی موتور: 0.5 متر بر ثانیه
بازه تامین برق مجاز: 10- % الی 6+ %
تعداد استارت مجاز: حداکثر 15 استارت در ساعت
حداکثر عمق غوطه وری: 300 متر
قابلیت نصب افقی: از توان 7.5 تا 50 اسب بخار

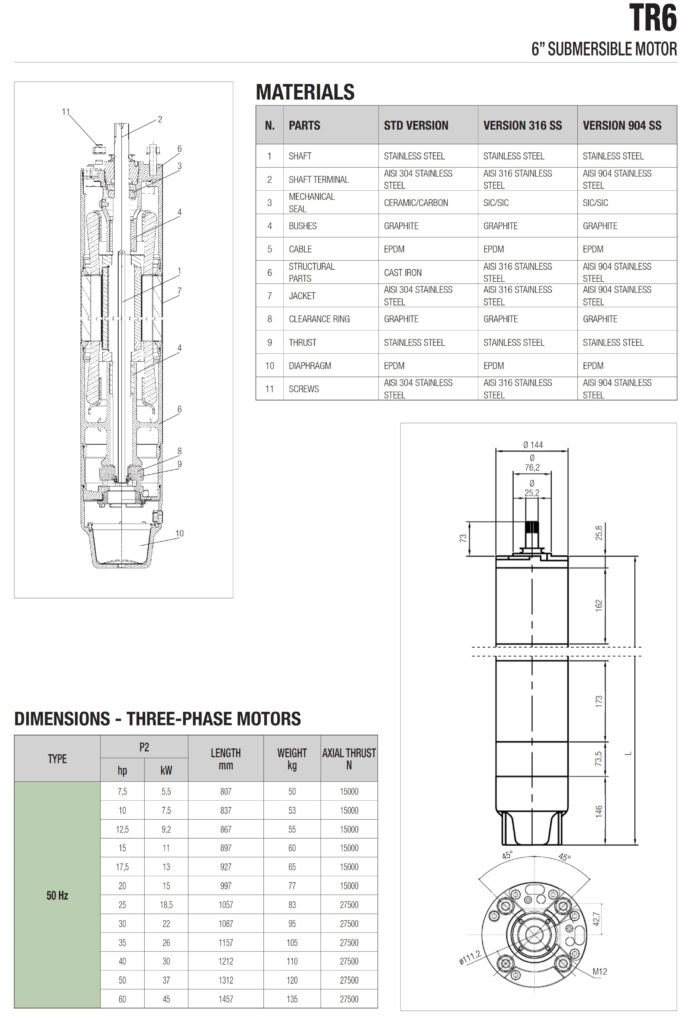

متریال الکتروموتور شناور داب سری TR6

بدنه: استیل 304 و چدن
محفظه استاتور: استیل 304
روتور: تا توان 20 HP از جنس آلومینیوم ریخته گری و در توان ها ی دیگر از جنس مس می باشد.
نوع روتور: قفس سنجابی
شفت: استیل
هزار خار شفت: داپلکس
آب بند مکانیکی: کربن/سرامیک

سیستم کف گرد

سیستم کف گرد مجهز به یک حلقه گرافیتی و پدهای ساخته شده از استنلس استیل با مقاومت بالا می باشد. از مزایای استفاده از این سیستم نسبت به سیستم بلبرینگی تحمل بارهای محوری بیشتر می باشد.
تحمل فشار سیستم کف گرد:
الکتروموتورهای از 5HP تا 15000N: 20HP
الکتروموتورهای از 25HP تا 27500N: 50 HP

الکتروموتور شناور داب سری TR6

ویژگی های خاص الکتروموتور شناور 6 اینچ داب TR6

بوش و کف گرد توسط ترکیبی از آب و گلیکول خنک می شوند.
سیم پیچ استاتور از جنس مس با روکش PVC و از نوع قابل تعمیر می باشد.
روتور مستقیما بر روی سیستم کف گرد نصب شده که این سیستم، مقاومت بالایی در مقابل بارهای محوری دارد.
کابل برق به طول 5 الی 8 متر ارایه می شود که طول آن بستگی به توان الکتروموتور دارد و دارای تاییدیه های ACS، WRAS و KTW می باشد.
الکتروموتورهای شناور داب برای استفاده با درایو مبدل فرکانس از 30 تا 50 هرتز قابل استفاده می باشند.
الکتروموتورهای سه فاز در دو نوع تک ضرب (استارت مستقیم) و دو ضرب (استارت ستاره – مثلث) موجود می باشند.

کاربرد الکتروموتور شناور 6 اینچ DAB

نصب مستغرق در وضعیت عمودی و افقی
کوپل شدن با پمپ های شناور استاندارد
مناسب برای استفاده در چاه هایی با قطر کم (چاه های مته ای)
قابل استفاده در مصارف خانگی، آبیاری و مکش آب از چاه های عمیق
سیستم های انتقال آب
سیستم های آتشنشانی و اطفاء حریق

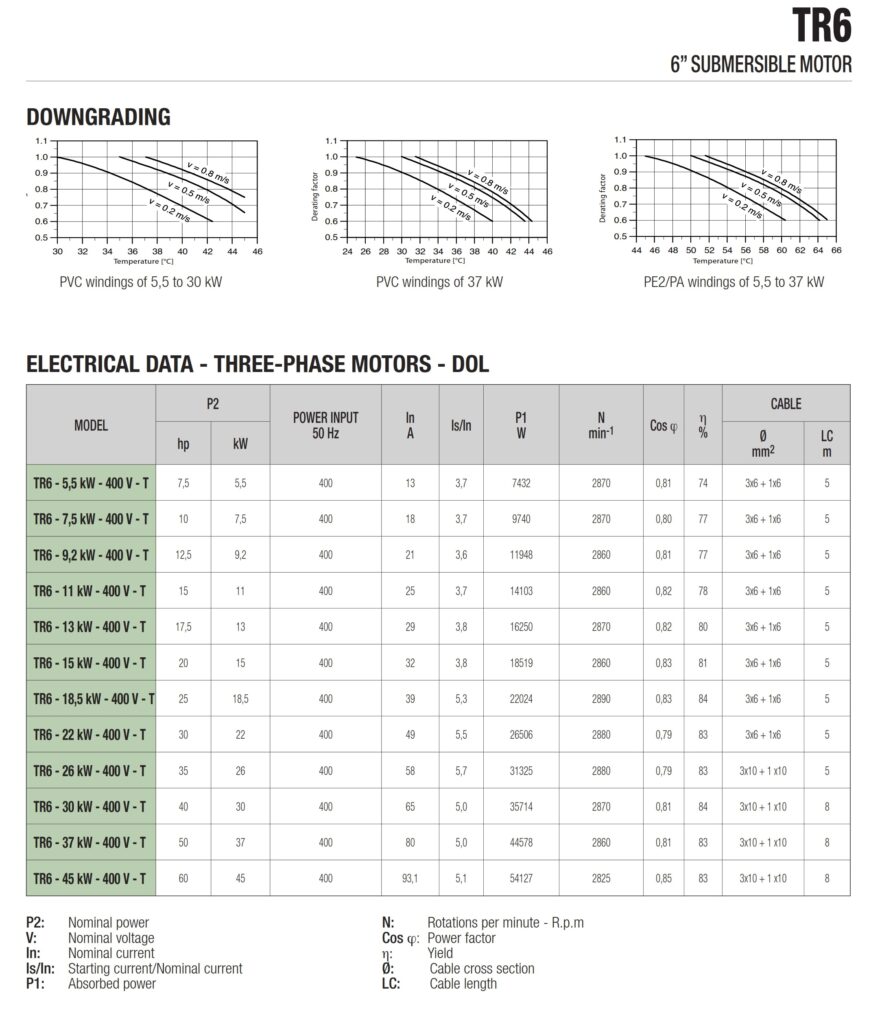

مدل	قدرت		ولتاژ ورودی (50 هرتز)	In A	Is/In	P1 W	N min^-1	Cos ϕ	µ%	کابل
مدل	kW	hp	ولتاژ ورودی (50 هرتز)	In A	Is/In	P1 W	N min^-1	Cos ϕ	µ%	Ø mm2	LC m
TR6 – 5,5 kW – 400 V – T	5.5	7.5	400	13	3.7	7432	2870	0.81	74	3x6 + 1×6	5
TR6 – 7,5 kW – 400 V – T	7.5	10	400	18	3.7	9740	2870	0.8	77	3x6 + 1×6	5
TR6 – 9,2 kW – 400 V – T	9.2	12.5	400	21	3.6	11948	2860	0.81	77	3x6 + 1×6	5
TR6 – 11 kW – 400 V – T	11	15	400	25	3.7	14103	2860	0.82	78	3x6 + 1×6	5
TR6 – 13 kW – 400 V – T	13	17.5	400	29	3.8	16250	2870	0.82	80	3x6 + 1×6	5
TR6 – 15 kW – 400 V – T	15	20	400	32	3.8	18519	2860	0.83	81	3x6 + 1×6	5
TR6 – 18,5 kW – 400 V – T	18.5	25	400	39	5.3	22024	2890	0.83	84	3x6 + 1×6	5
TR6 – 22 kW – 400 V – T	22	30	400	49	5.5	26506	2880	0.79	83	3x6 + 1×6	5
TR6 – 26 kW – 400 V – T	26	35	400	58	5.7	31325	2880	0.79	83	3x10 + 1 x10	5
TR6 – 30 kW – 400 V – T	30	40	400	65	5	35714	2870	0.81	84	3x10 + 1 x10	8
TR6 – 37 kW – 400 V – T	37	50	400	80	5	44578	2860	0.81	83	3x10 + 1 x10	8
TR6 – 45 kW – 400 V – T	45	60	400	93.1	5.1	54127	2825	0.85	83	3x10 + 1 x10	8
