مشخصات هیدرولیکی
دبی: از 2 تا 9 متر مکعب بر ساعت
هد: حداکثر تا 24.5 متر
محدوده دمای مایع: از 0 تا 55 درجه سانتی گراد
حداکثر دمای محیط: 40 درجه سانتی گراد
حداکثر عمق غوطه وری: 7 متر
قطر دهانه خروجی پمپ: 2 اینچ
نوع خروجی: رزوه ای
هد: حداکثر تا 24.5 متر
محدوده دمای مایع: از 0 تا 55 درجه سانتی گراد
حداکثر دمای محیط: 40 درجه سانتی گراد
حداکثر عمق غوطه وری: 7 متر
قطر دهانه خروجی پمپ: 2 اینچ
نوع خروجی: رزوه ای
مشخصات الکتریکی
توان: از 1 تا 1.8 کیلووات
کلاس حفاظتی الکتروموتور: IP68
کلاس عایق بندی: F
برق ورودی استاندارد:
تکفاز 220-240 ولت - 50 هرتز
سه فاز 380-415 ولت - 50 هرتز
تعداد پل: 2
تعداد استارت مجاز: حداکثر 20 استارت در ساعت
کلاس حفاظتی الکتروموتور: IP68
کلاس عایق بندی: F
برق ورودی استاندارد:
تکفاز 220-240 ولت - 50 هرتز
سه فاز 380-415 ولت - 50 هرتز
تعداد پل: 2
تعداد استارت مجاز: حداکثر 20 استارت در ساعت
کاربرد
سیستم های فاضلاب خانگی و شهری
تخلیه فاضلاب کارخانجات و صنایع
انتقال فاضلاب های حاوی مواد ریشه ای و فیبری
تخلیه فاضلاب کارخانجات و صنایع
انتقال فاضلاب های حاوی مواد ریشه ای و فیبری

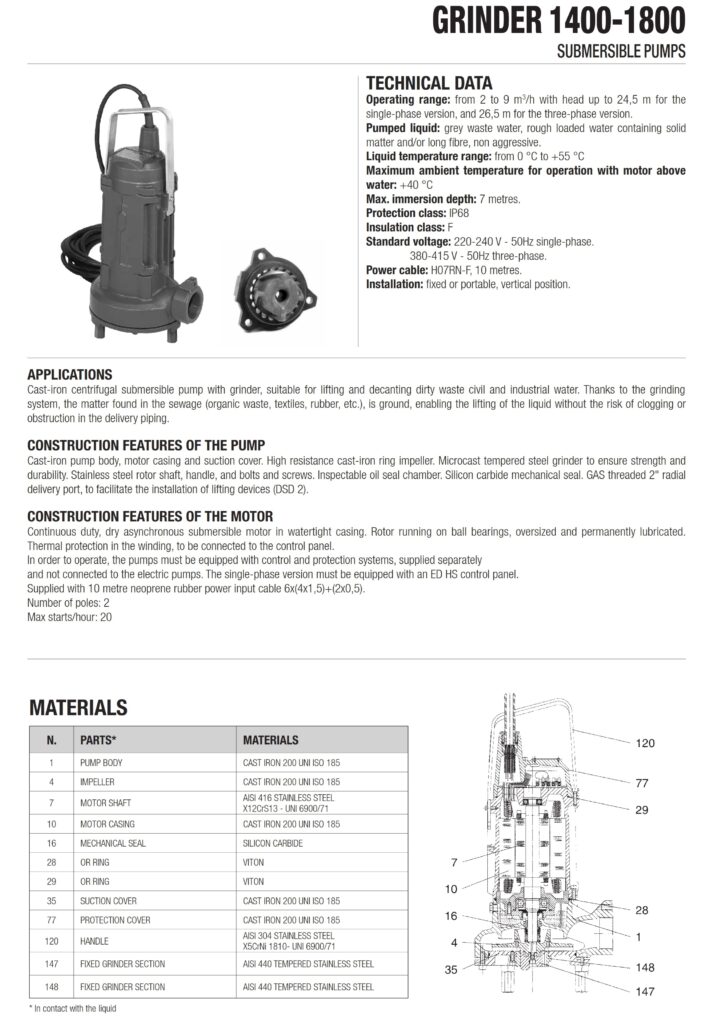

پمپ لجن کش چدنی خردکن دار داب سری GRINDER 1400-1800
پمپ های سری Grinder با بدنه چدنی برای تخلیه و انتقال پساب و فاضلاب های صنعتی و شهری مناسب می باشد. استفاده از سیستم خردکن در این پمپ ها، آن ها را قادر به پمپاژ مایع حتی با ترکیبی از مواد جامد نظیر (زباله های آلی، پارچه، لاستیک و غیره) می سازد.
قطعات ساختاری
بدنه: چدن
پروانه: چدن
تیغه خرد کن: استیل مقاوم مطابق با استاندارد AISI 440C
شفت: استیل مطابق با استاندارد AISI 416
مکانیکال سیل: سیلیکون کارباید
پروانه: چدن
تیغه خرد کن: استیل مقاوم مطابق با استاندارد AISI 440C
شفت: استیل مطابق با استاندارد AISI 416
مکانیکال سیل: سیلیکون کارباید
ویژگی ها
استفاده از سیستم خردکن، انتقال فاضلاب حاوی مواد جامد فیبری و ریشه ای را بدون ریسک گرفتگی یا انسداد پمپ و لوله ها میسر می کند.
درصورتی که الکتروپمپ های سری GRINDER به صورت کامل در مایع مستغرق باشند، قابلیت کار دائم را دارند.
جهت اطمینان کامل از عمل آبندی بین قسمت پمپ و الکتروموتور، سیستم مکانیکال سیل در محفظه ای از روغن قرار گرفته است.
در داخل سیم پیچ ها محافظ حرارتی تعبیه شده، که باید به تابلو کنترل متصل شود.
پمپ های لجن کش داب قابلیت نصب مستغرق در وضعیت ثابت یا پرتابل را دارند.
پمپ ها همراه با 10 متر کابل از نوع H07RN-F با قابلیت انعطاف پذیری و مقاومت بالا ارائه می شوند.
مطابق با دستورالعمل شرکت سازنده، برای راه اندازی پمپ ها حتما باید از سیستم تابلو کنترل و تجهیزات حفاظتی استفاده شود.
درصورتی که الکتروپمپ های سری GRINDER به صورت کامل در مایع مستغرق باشند، قابلیت کار دائم را دارند.
جهت اطمینان کامل از عمل آبندی بین قسمت پمپ و الکتروموتور، سیستم مکانیکال سیل در محفظه ای از روغن قرار گرفته است.
در داخل سیم پیچ ها محافظ حرارتی تعبیه شده، که باید به تابلو کنترل متصل شود.
پمپ های لجن کش داب قابلیت نصب مستغرق در وضعیت ثابت یا پرتابل را دارند.
پمپ ها همراه با 10 متر کابل از نوع H07RN-F با قابلیت انعطاف پذیری و مقاومت بالا ارائه می شوند.
مطابق با دستورالعمل شرکت سازنده، برای راه اندازی پمپ ها حتما باید از سیستم تابلو کنترل و تجهیزات حفاظتی استفاده شود.

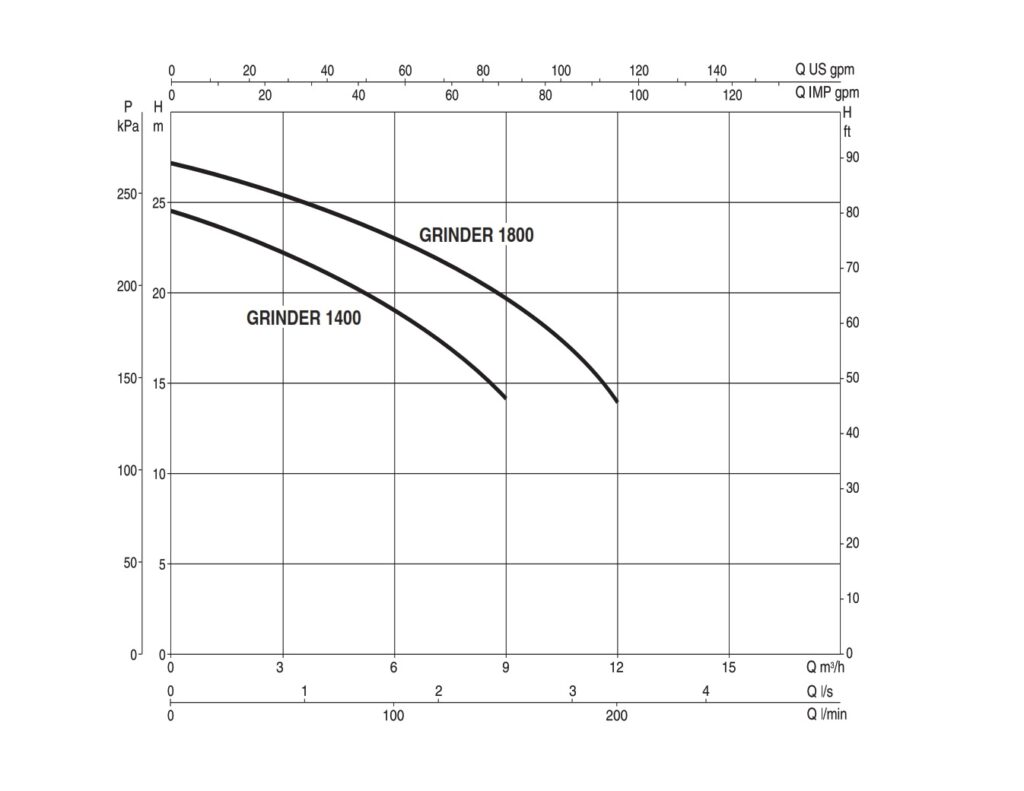

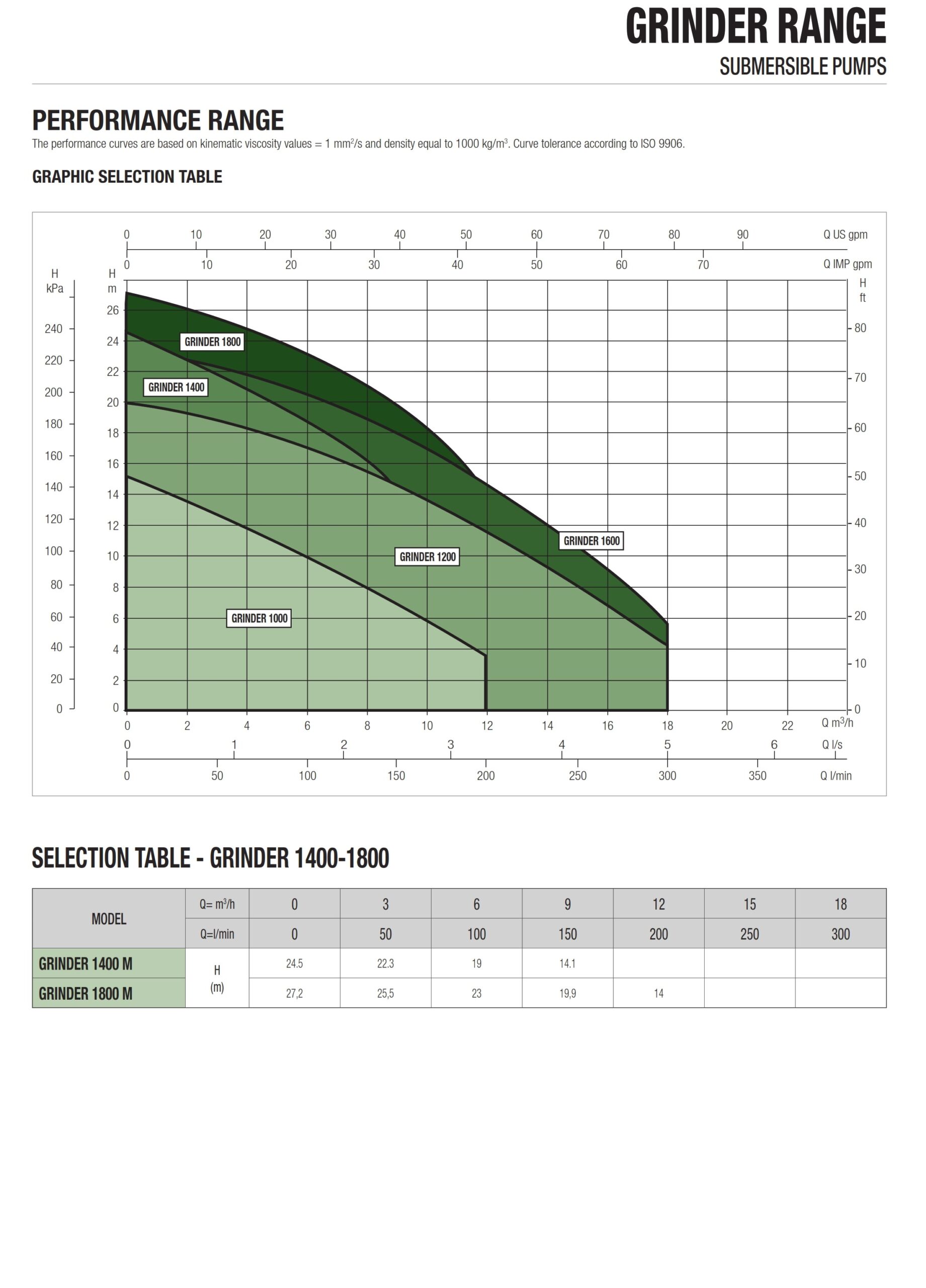

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
مدل |
قدرت |
حداکثر ارتفاع (متر) |
حداکثر آبدهی (مترمکعب بر ساعت) |
وزن (کیلوگرم) |
|
kW |
hp |
||||
GRINDER 1400 |
1.1 |
1.5 |
24.5 |
9 |
43.2 |
GRINDER 1800 |
1.5 |
2 |
27.2 |
12 |
43.8 |
