مشخصات هیدرولیکی:
دبی: از 3.6 تا 420 متر مکعب بر ساعت
هد: حداکثر تا 102 متر
محدوده دمای مایع:
سایزهای DN40 – DN50 از 10- تا 130+ درجه سانتی گراد
مدل های دیگر از 10- تا 140+ درجه سانتی گراد
حداکثر فشار کاری:
سایزهای DN40 – DN50 تا 10 بار
مدل های دیگر تا 16 بار
سایز ورودی و خروجی پمپ: - 5½ 1 اینچ
نوع پورت ورودی و خروجی: فلنج استاندارد (4 سوراخ) دارای رزوه برای نصب مانومتر
مشخصات مایع پمپ شونده: مایع تمیز، عاری از مواد جامد و روغن های معدنی، غیر ویسکوز و غیر شیمیایی با مشخصات مشابه به آب (حداکثر 30 درصد گلیکول)
هد: حداکثر تا 102 متر
محدوده دمای مایع:
سایزهای DN40 – DN50 از 10- تا 130+ درجه سانتی گراد
مدل های دیگر از 10- تا 140+ درجه سانتی گراد
حداکثر فشار کاری:
سایزهای DN40 – DN50 تا 10 بار
مدل های دیگر تا 16 بار
سایز ورودی و خروجی پمپ: - 5½ 1 اینچ
نوع پورت ورودی و خروجی: فلنج استاندارد (4 سوراخ) دارای رزوه برای نصب مانومتر
مشخصات مایع پمپ شونده: مایع تمیز، عاری از مواد جامد و روغن های معدنی، غیر ویسکوز و غیر شیمیایی با مشخصات مشابه به آب (حداکثر 30 درصد گلیکول)
جنس اجزا
بدنه پمپ: چدن
پروانه: چدن/تکنوپلیمر B (متناسب با مدل پمپ)
شفت و روتور: استیل 304
سیل مکانیکی: کربن/گرافیت
پروانه: چدن/تکنوپلیمر B (متناسب با مدل پمپ)
شفت و روتور: استیل 304
سیل مکانیکی: کربن/گرافیت
پمپ سیرکولاتور خطی داب سری CP-CP-G
پمپ های خطی داب سری CP/CP-G با طراحی پورت های ورودی و خروجی در یک راستا قابلیت نصب مستقیم بر روی خط لوله را دارند. از مزایای این پمپ ها پشتیبانی از رنج وسیعی از هد و دبی های مختلف در دماهای پایین یا بالا می باشد که در سیستم های سرمایشی، گرمایشی و تامین آب بهداشتی کاربرد دارند.پمپ های سری CP/CP-G تا توان 7.5 کیلووات باید در وضعیت افقی و برای توان های بالای 7.5 کیلووات در وضعیت افقی و عمودی در صورتیکه الکتروموتور بالای پمپ باشد، قابلیت نصب دارند.
مشخصات الکتروموتور
توان: از 0.75 تا 55 کیلووات
کلاس حفاظتی الکتروموتور: IP55
کلاس عایق بندی: F
حداکثر دمای محیط: تا 40 درجه سانتیگراد
دور الکتروموتور: 2900 دور در دقیقه
برق ورودی استاندارد: سه فاز230/400 V - 50Hz
کلاس حفاظتی الکتروموتور: IP55
کلاس عایق بندی: F
حداکثر دمای محیط: تا 40 درجه سانتیگراد
دور الکتروموتور: 2900 دور در دقیقه
برق ورودی استاندارد: سه فاز230/400 V - 50Hz

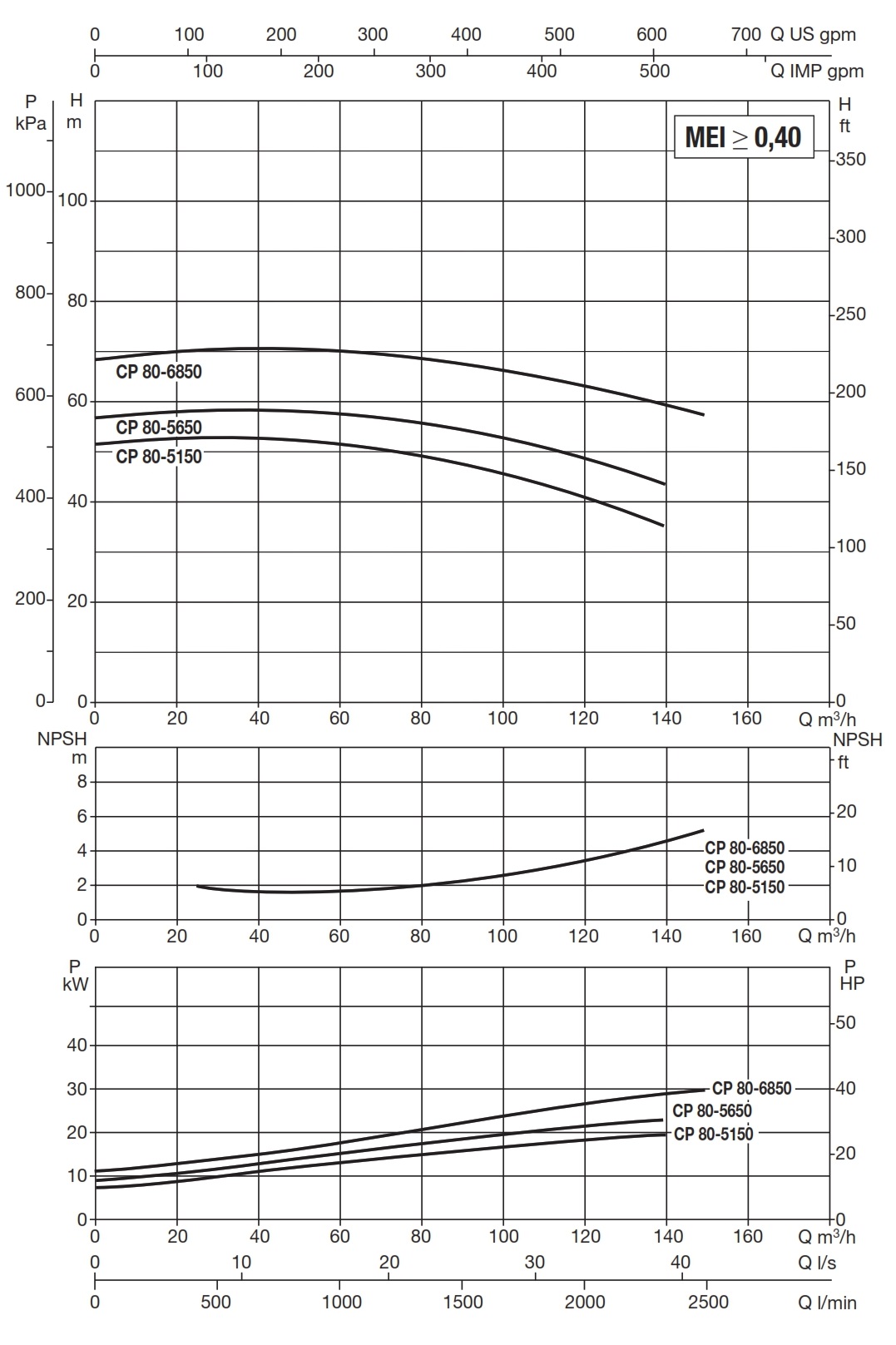

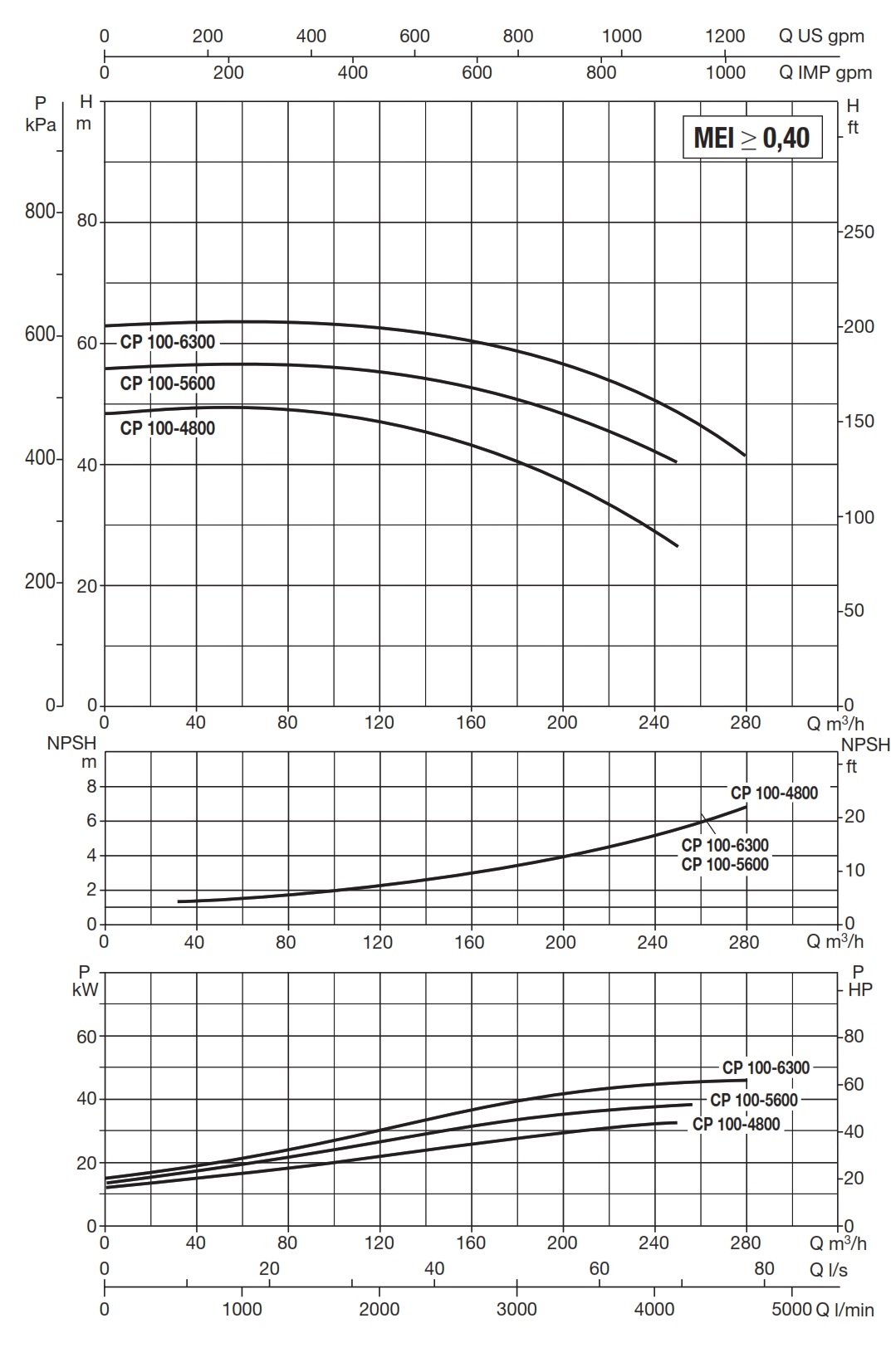

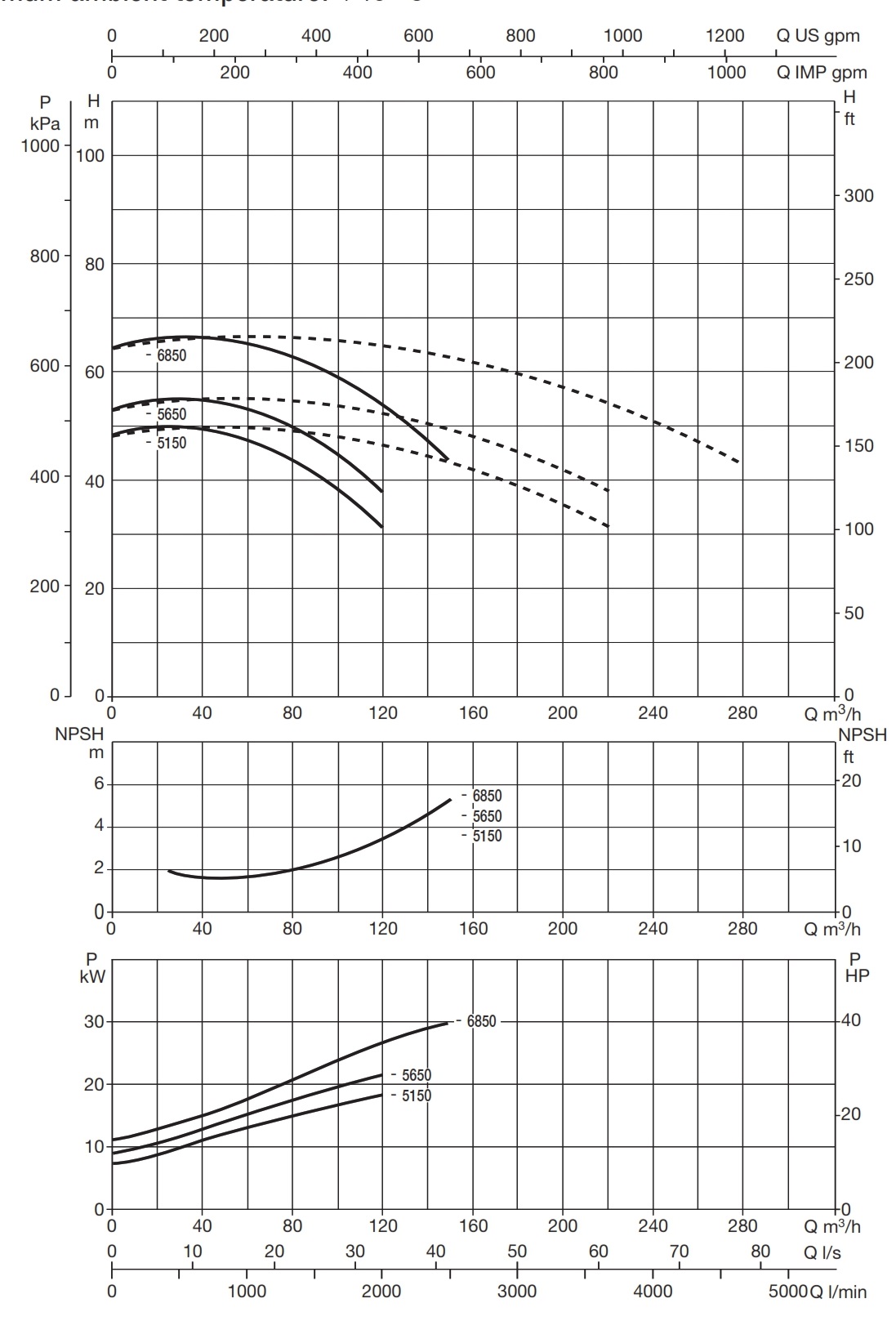

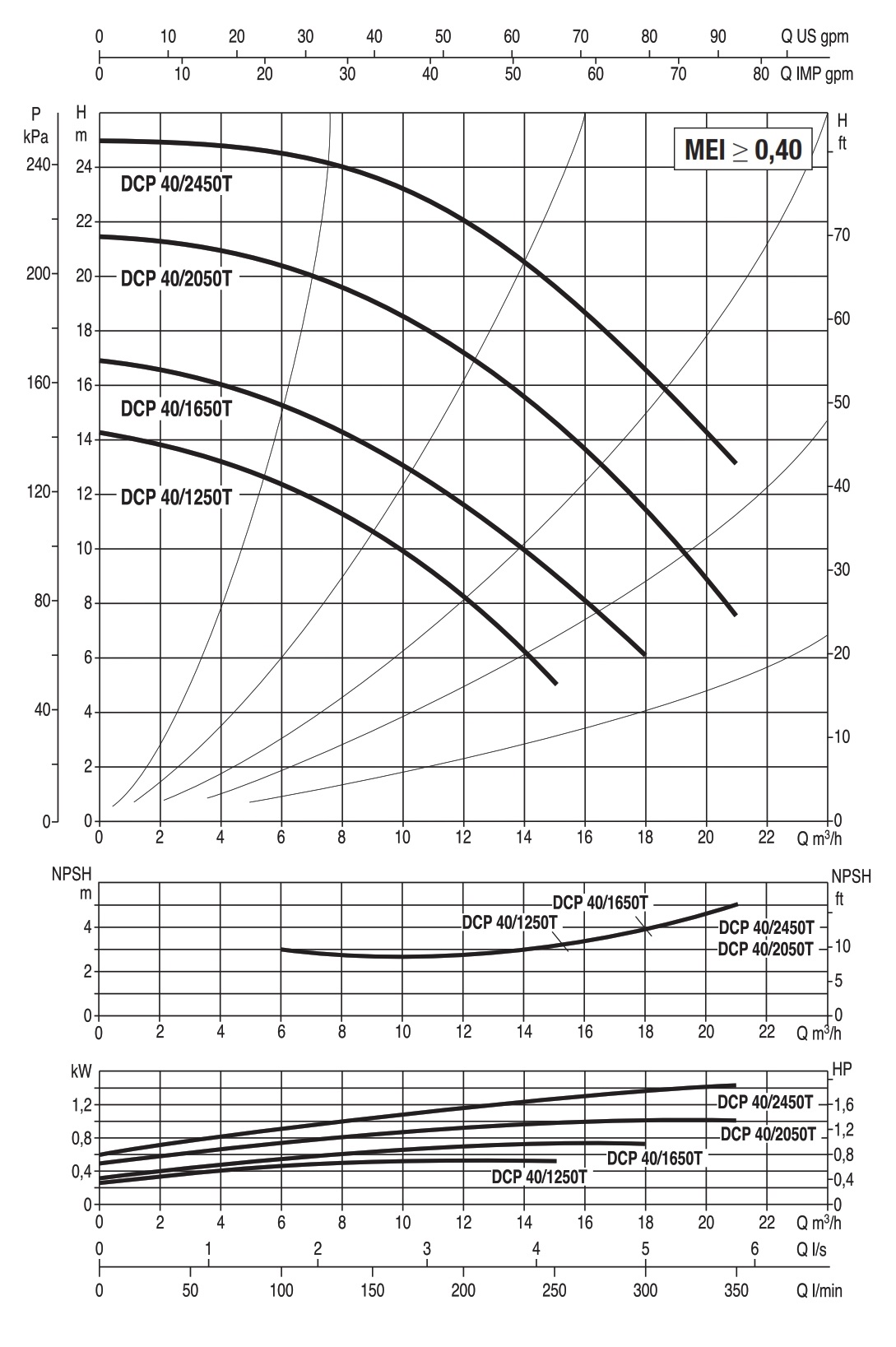

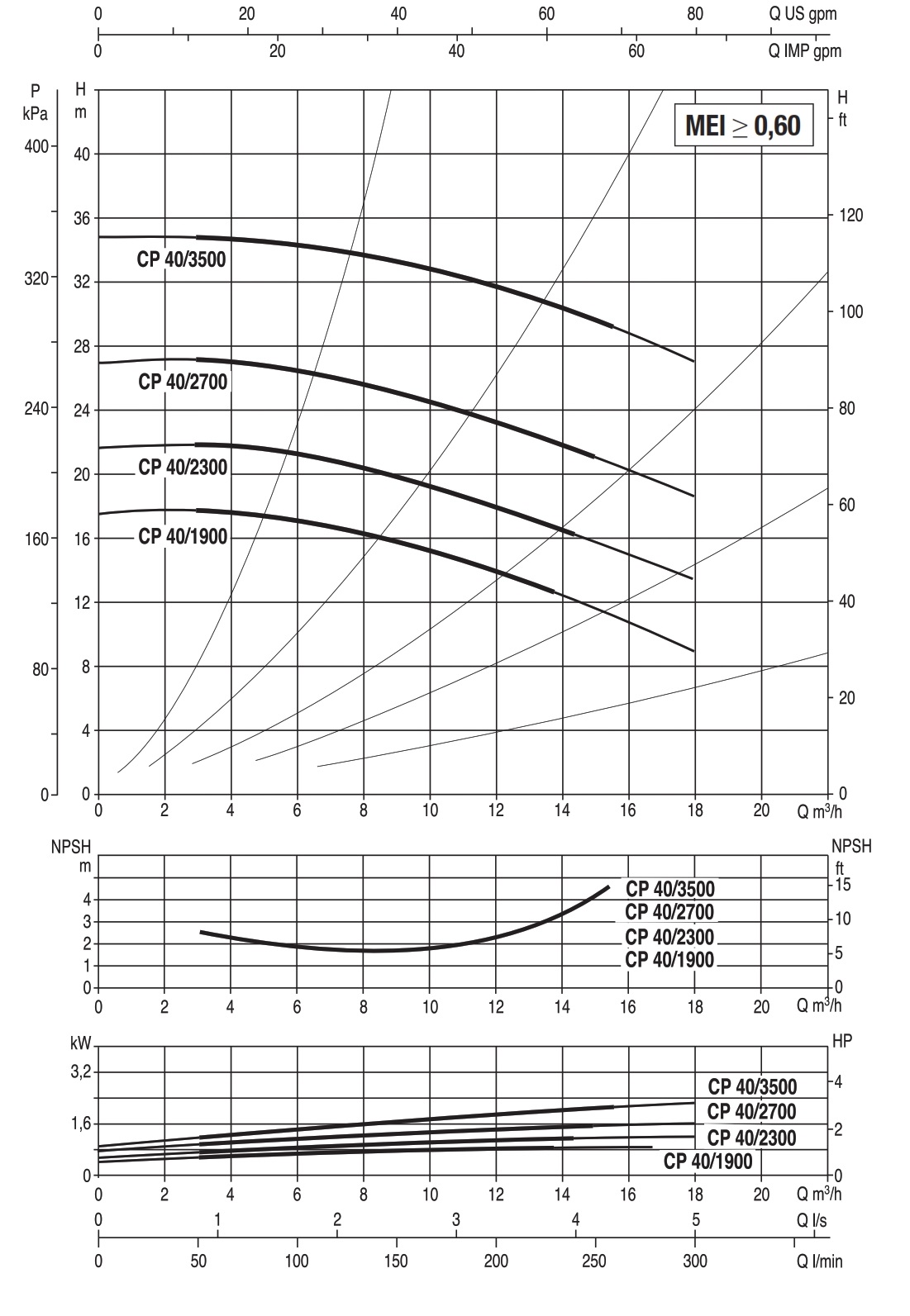

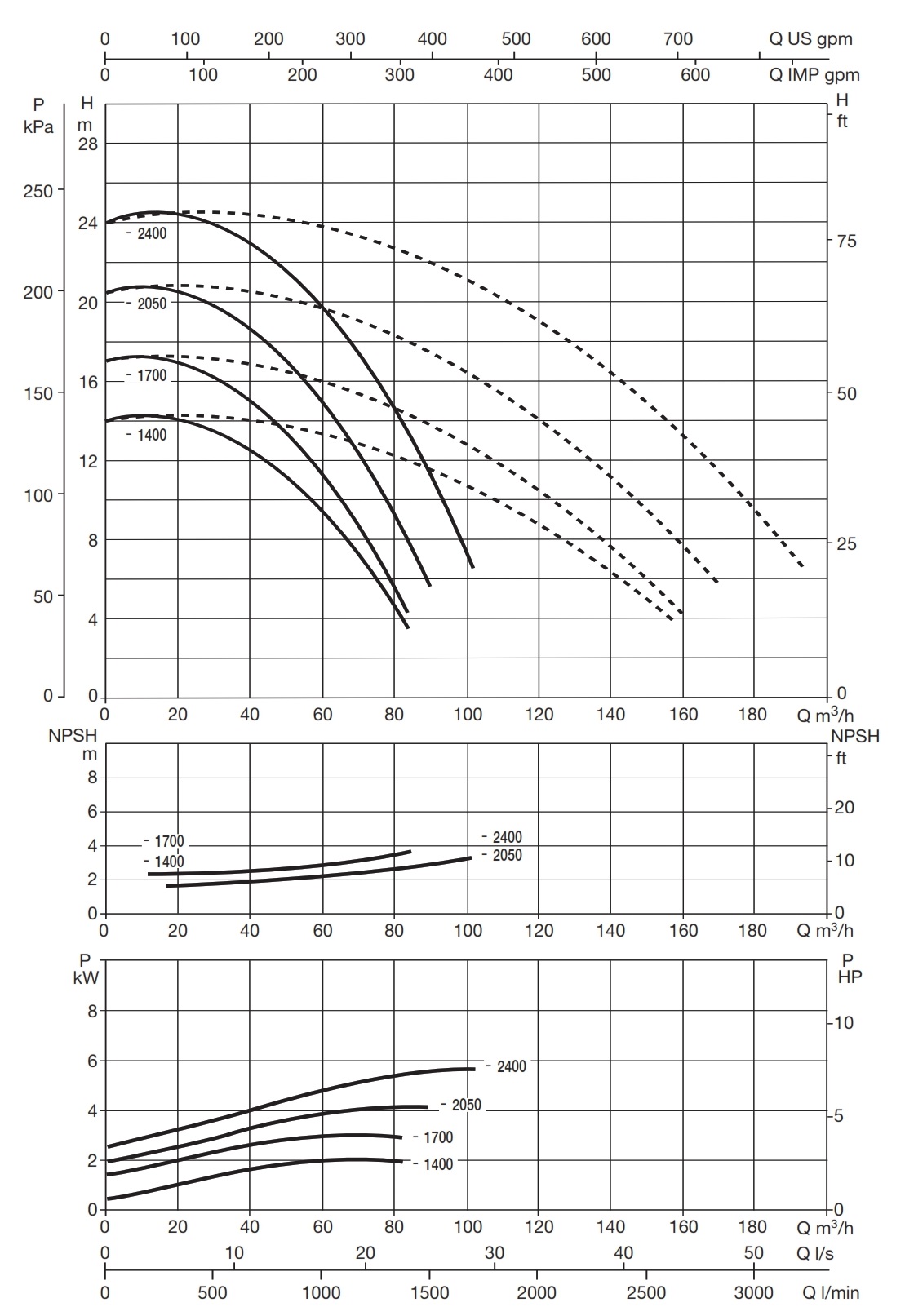

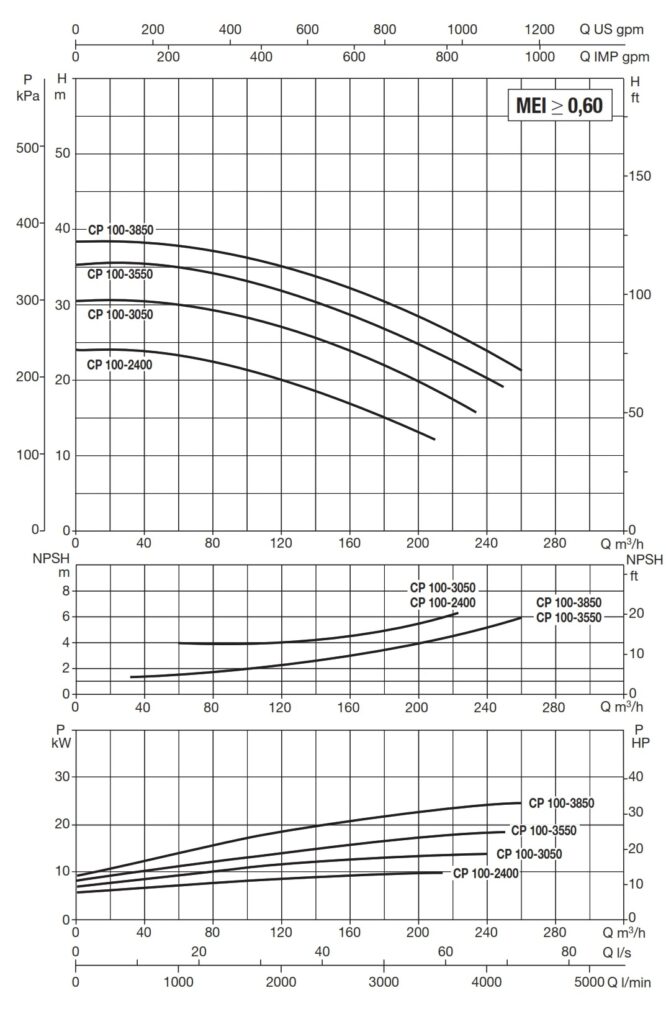

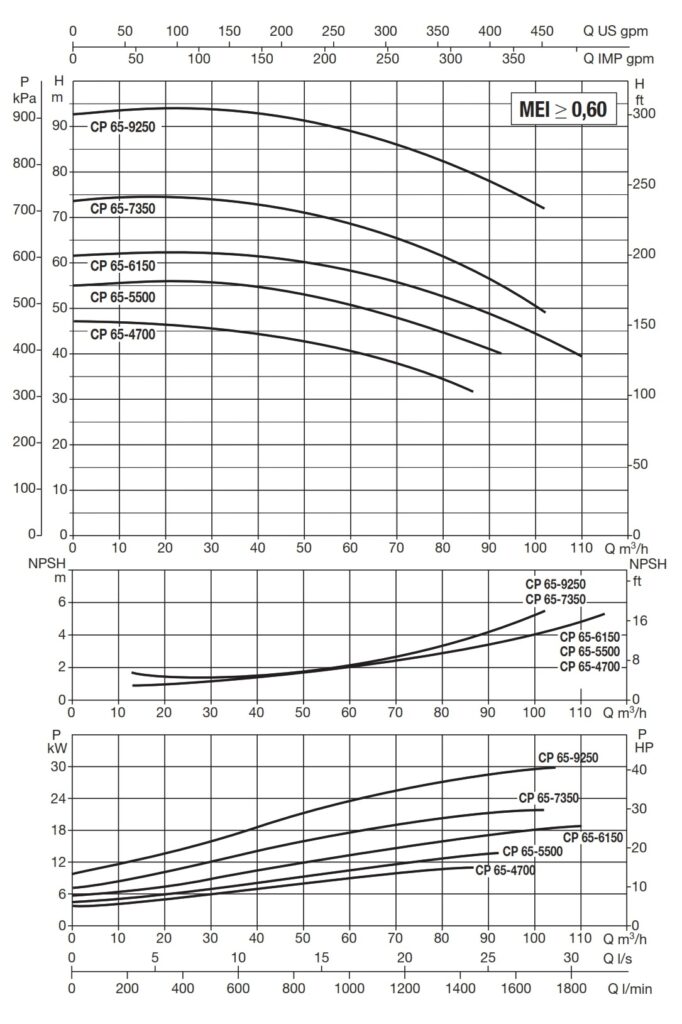

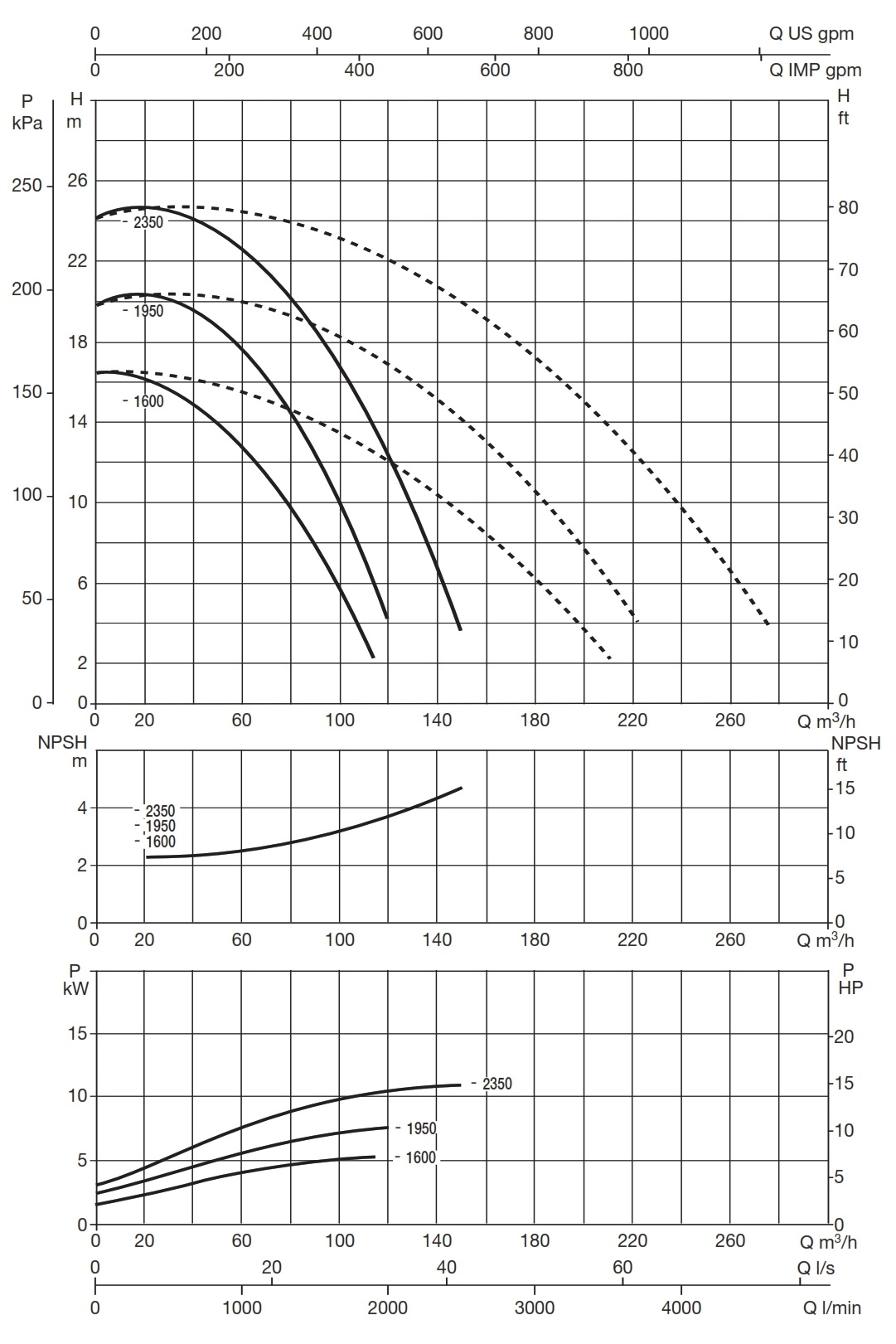

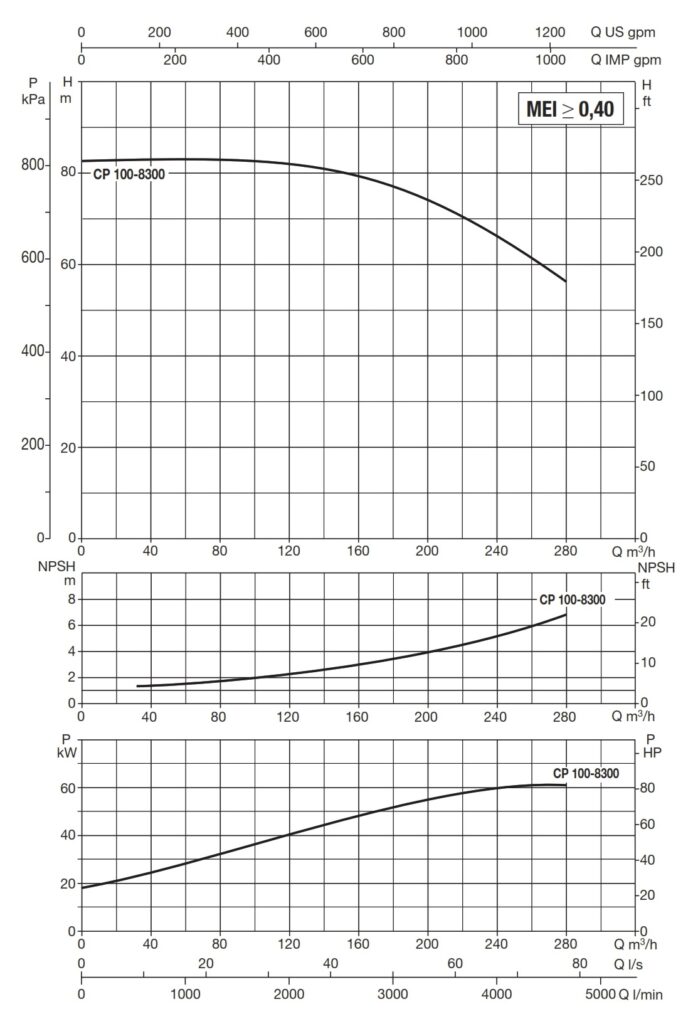

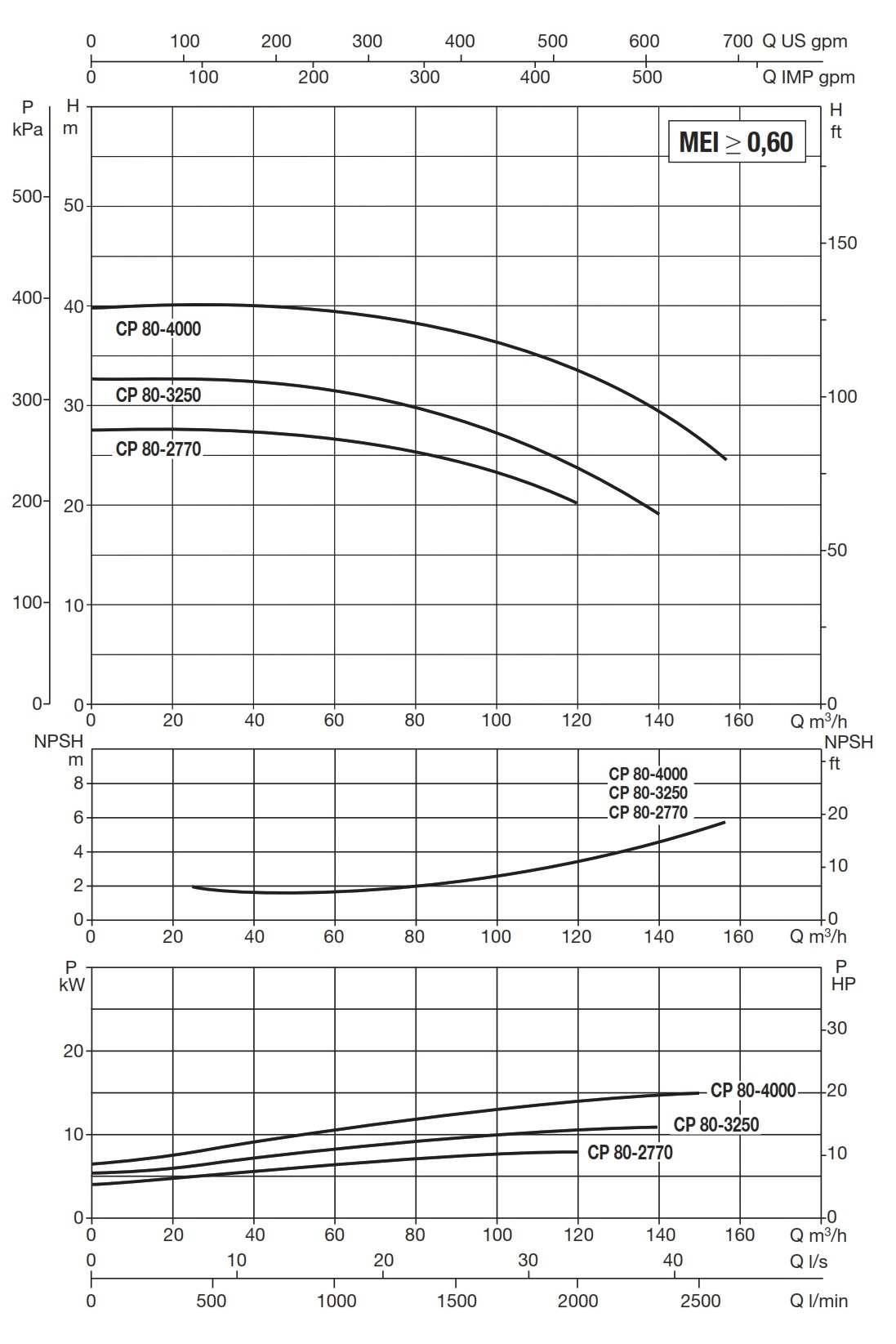

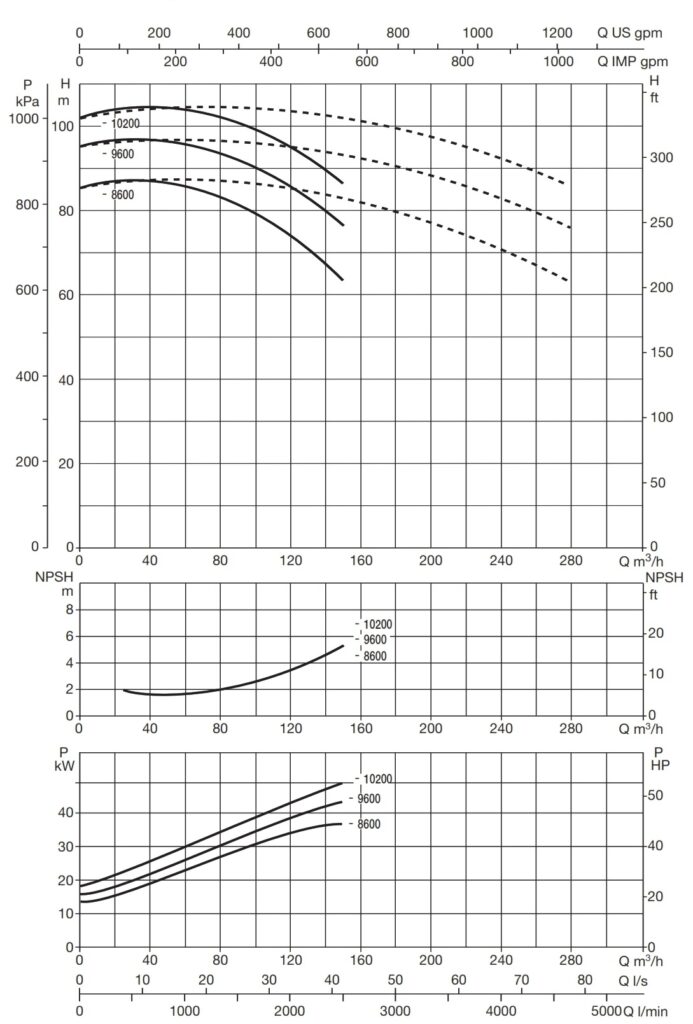

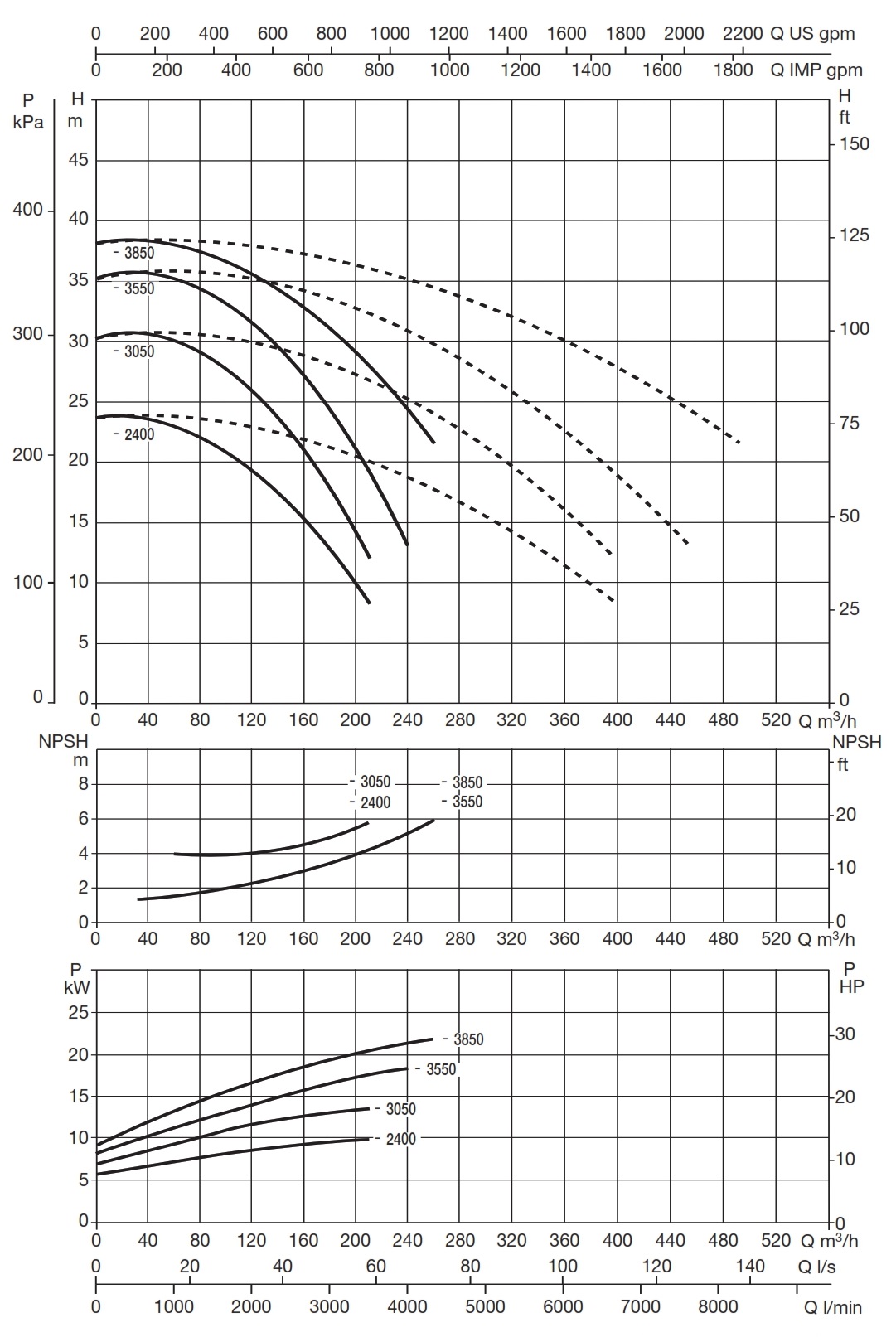

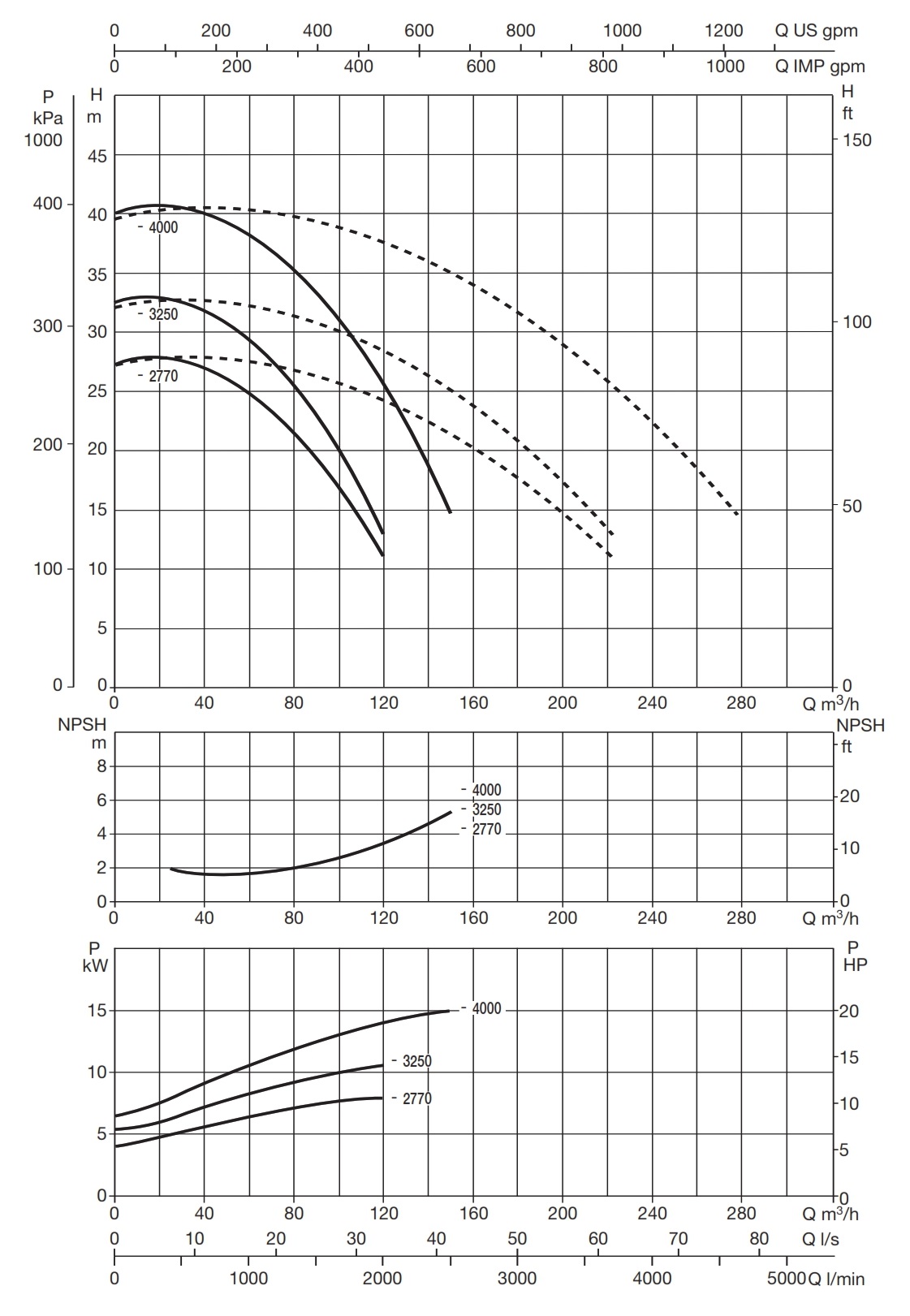

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
ویژگی ها
استفاده از پورت های فلنجی برای جداسازی و تعمیر و نگهداری آسان پمپ
روی فلنج خروجی پمپ رزوه برای نصب مانومتر جهت نظارت بر فشار جریان تعبیه شده است.
دوران روتور بر روی بلبرینگ های دائم روانکار با قابلیت تحمل بار زیاد و عملکرد بدون نویز پمپ
برای محافظت الکتروموتور توصیه می شود از تجهیزات حفاظتی در تابلو برق استفاده شود.
روی فلنج خروجی پمپ رزوه برای نصب مانومتر جهت نظارت بر فشار جریان تعبیه شده است.
دوران روتور بر روی بلبرینگ های دائم روانکار با قابلیت تحمل بار زیاد و عملکرد بدون نویز پمپ
برای محافظت الکتروموتور توصیه می شود از تجهیزات حفاظتی در تابلو برق استفاده شود.
کاربردها
سیستم های گرمایشی
سیستم های تبرید و تهویه مطبوع
سیستم های تامین آب بهداشتی
سیستم های تبرید و تهویه مطبوع
سیستم های تامین آب بهداشتی
مدل |
قدرت |
حداکثر ارتفاع (متر) |
حداکثر آبدهیپ (مترمکعب بر ساعت) |
وزن (کیلوگرم) |
|
kW |
hp |
||||
CP 40/1900 T |
0.75 |
1 |
17.6 |
12 |
41 |
CP 40/2300 T |
1.1 |
1.5 |
21.8 |
12 |
41 |
CP 40/2700 T |
1.5 |
2 |
26.9 |
12 |
39 |
CP 40/3500 T |
2.21 |
3 |
34.9 |
12 |
44 |
CP 40/3800 T |
3 |
4 |
38 |
18 |
37 |
CP 40/4700 T |
4 |
5.5 |
47 |
24 |
50 |
CP 40/5500 T |
5.5 |
7.5 |
56 |
24 |
55 |
CP 40/6200 T |
7.5 |
10 |
62 |
24 |
50 |
CP 50/2200 T |
1.1 |
1.5 |
20 |
18 |
50 |
CP 50/2600 T |
1.5 |
2 |
25 |
18 |
41 |
CP 50/3100 T |
2.2 |
3 |
31 |
18 |
46 |
CP 50/4100 T |
4 |
5.5 |
40.7 |
24 |
54 |
CP 50/4600 T |
5.5 |
7.5 |
44 |
36 |
56 |
CP 50/5100 T |
7.5 |
10 |
50 |
36 |
57 |
CP 50/5650 T |
7.5 |
10 |
55.5 |
36 |
64 |
CP-G 65-1470/A/BAQE/1.5 |
1.5 |
2 |
14.4 |
48 |
143 |
CP-G 65-1900/A/BAQE/2.2 |
2.2 |
3 |
18.6 |
48 |
160 |
CP-G 65-2280/A/BAQE/3 |
3 |
4 |
22.3 |
54 |
186 |
CP-G 65-2640/A/BAQE/4 |
4 |
5.5 |
25.9 |
60 |
199 |
CP-G 65-3400/A/BAQE/5.5 |
5.5 |
7.5 |
33.3 |
54 |
265 |
