کاربرد
• تمامی انواع سیستمهای گرمایشی با آب گرم
• سیستمهای تهویه مطبوع
• مدارهای بسته سرمایشی
• سیستمهای سیرکولاسیون صنعتی
• قابلیت استفاده در سیستمهای گرمایشی، سرمایشی یا تهویه مطبوع از دمای 20- الی 130+ درجه سلسیوس.
• سه سرعت مختلف برای تنظیم توان پمپ.
• پوشش ضد خوردگی پوسته پمپ (پوشش کاتافورتیک(
• محدوده دمای سیال: 20- الی 130+ درجه سلسیوس برای مدت کوتاه (تا 2 ساعت)، 140+ درجه سلسیوس
• برق ورودی: تک فاز 230 ولت، 50 عرتز
• کلاس حفاظتی: IP 44
• اتصال دندهای یا فلنجی (متناسب با مدل پمپ): سایزهای 1”، ¼” 1یا DN 40
• حداکثر فشار کاری: 10 بار
• کلاس عایقبندی حرارتی موتور:H
• سیستمهای تهویه مطبوع
• مدارهای بسته سرمایشی
• سیستمهای سیرکولاسیون صنعتی
• قابلیت استفاده در سیستمهای گرمایشی، سرمایشی یا تهویه مطبوع از دمای 20- الی 130+ درجه سلسیوس.
• سه سرعت مختلف برای تنظیم توان پمپ.
• پوشش ضد خوردگی پوسته پمپ (پوشش کاتافورتیک(
• محدوده دمای سیال: 20- الی 130+ درجه سلسیوس برای مدت کوتاه (تا 2 ساعت)، 140+ درجه سلسیوس
• برق ورودی: تک فاز 230 ولت، 50 عرتز
• کلاس حفاظتی: IP 44
• اتصال دندهای یا فلنجی (متناسب با مدل پمپ): سایزهای 1”، ¼” 1یا DN 40
• حداکثر فشار کاری: 10 بار
• کلاس عایقبندی حرارتی موتور:H
پمپ سیرکولاتور خطی سری TOP-RL
این پمپ با امکان اتصال لوله به صورت رزوهای یا فلنجی و با کلید انتخاب دور موتور جهت تنظیم توان در محدوده هد و دبی موردنیاز، میباشند.
جنس اجزا
• محفظه: چدن خاکستری
• پروانه: پلیپروپیلن با 30 الی 50 درصد الیاف شیشه (بنا به مدل)
• شافت: استنلس استیل
• یاتاقان: کربن استیل
• پروانه: پلیپروپیلن با 30 الی 50 درصد الیاف شیشه (بنا به مدل)
• شافت: استنلس استیل
• یاتاقان: کربن استیل

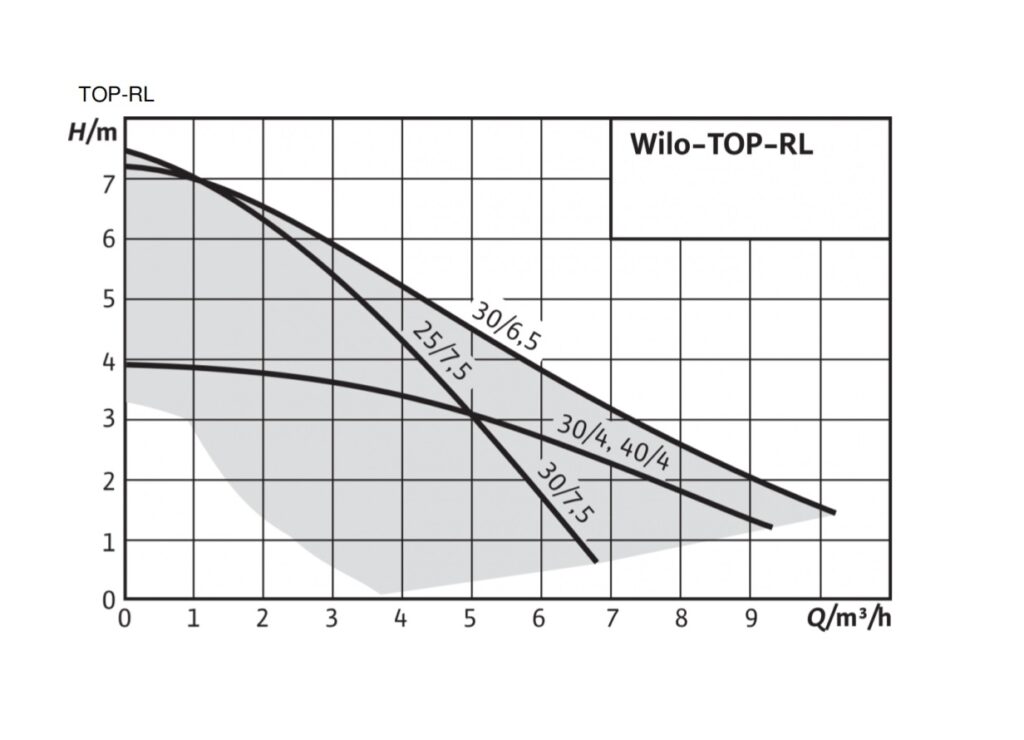

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
مدل پمپ |
حداکثر دبی ( m3/h) |
حداکثر هد ( m) |
حداكثر فشار کاری (bar) |
سایز اتصال |
طول کلی (mm) |
ولتاژ ~ فاز |
وزن ناخالص ( Kg ) |
TOP-RL 25/7.5 |
6 |
8 |
10 |
Rp 1” |
180 |
1~230V |
4.3 |
TOP-RL 30/4 |
9 |
4 |
10 |
Rp 1¼” |
180 |
1~230V |
4.8 |
TOP-RL 30/6.5 |
10 |
7 |
10 |
Rp 1¼” |
180 |
1~230V |
5 |
TOP-RL 30/7.5 |
6 |
8 |
10 |
Rp 1¼” |
180 |
1~230V |
4.4 |
