مشخصات فنی
قطر فلنج: 4 اینچ مطابق با استاندارد NEMA
کلاس عایق بندی الکتروموتور: F
کلاس حفاظتی الکتروموتور: IP68
سرعت سیال جهت خنک کنندگی موتور: حداقل 0.3 متر بر ثانیه در دمای 35 درجه سانتیگراد
بازه تامین برق مجاز: 10- % الی 6+ %
تعداد استارت مجاز: حداکثر 20 استارت در ساعت
حداکثر عمق غوطه وری: 300 متر
قابلیت نصب افقی: از 0.5 تا 1.5 اسب بخار
تعداد قطب: 2
الکتروموتور شناور داب 4TW – 4TWX
ویژگی های خاص الکتروموتور شناور 4 اینچ داب
بوش و کف گرد توسط ترکیبی از آب و گلیکول خنک می شوند.
سیم پیچ استاتور از نوع کپسولی می باشد که در صورت آسیب دیدگی احتمالی، به راحتی قابل تعویض است.
استاتور جهت اطمینان از انعطاف پذیری بهتر و عملکرد روان دارای 24 شیار می باشد.
روتور مستقیما بر روی سیستم کف گرد نصب شده که این سیستم، مقاومت بالایی در مقابل بارهای محوری دارد.
سطح تماس بوش های شفت کاملا صیقلی شده است، همچنین جهت مقاومت بیشتر ترمینال شفت، عملیات سخت کاری ویژه ای روی آن انجام شده است.
کابل برق دارای تاییدیه های ACS ،WRAS و KTW می باشد.
الکتروموتورهای شناور داب برای استفاده با درایو مبدل فرکانس از 30 تا 50 هرتز قابل استفاده می باشند.
در الکتروموتورهای سری 4TW - 4TWX یک خازن در قسمت پایینی الکتروموتور، در محفظه ای پلیمری نصب شده است که به این ترتیب نیاز به استفاده از خازن در تابلو برق نیست.
الکتروموتور ها با توان 0.5HP تا 1.5HP دارای محافظ حرارتی می باشند.
در تمامی مدل ها از نوعی سیستم محافظتی حرارتی استفاده شده است که در صورت اورلود شدن و یا اختلال در عملکرد نرمال دستگاه باقطع جریان از موتور محافظت می کند.
در تمامی مدل ها از کابل برق 4 رشته با کانکتور استفاده شده است که امکان باز و بسته کردن سریع و آسان از موتور و یا قسمتی از پمپ را بدون آسیب دیدن کابل فراهم می سازد.
ساپورت های فوقانی و تحتانی از جنس چدن G20 بوده که با روکش تفلونی پوشیده شده است. مجهز به بوش های کربنی/گرافیتی می باشد و پوشش ساپورت آن از جنس استنلس استیلAISI 304 میباشد.
شفت روتور سری N 2000 می باشد. قسمت الحاقی شفت روتور از استنلس استیل بوده و روتور آن از نوع آلومنیوم دایکاست شده می باشد.
خازن راه انداز دستگاه در محفظه مستحکمی از جنس پلاستیک فشرده قرار دارد که به وسیله رزین عایق شده است و به راحتی تعویض می گردد.
کاربرد الکتروموتور شناور داب
کوپل شدن با پمپ های شناور استاندارد
مناسب برای استفاده در چاه هایی با قطر کم (چاه های مته ای)
قابل استفاده در مصارف خانگی و سیستم های آبیاری تحت فشار
متریال الکتروموتور شناور داب سری 4TW - 4TWX
محفظه استاتور: استیل 304
روتور: آلومینیوم
نوع روتور: قفس سنجابی
شفت: استیل 304
هزار خار شفت: استیل 304 / داپلکس
نوع جنس |
جنس |
قطعه |
AISI 304 L |
استنلس استیل |
آستر درونی و روکش بیرونی |
استنلس استیل |
قسمت الحاقی شفت |
|
AISI 304 |
چدن با روکش تفلونی |
ساپورت فوقانی |
AISI 304 |
استنلس استیل |
پوشش ساپورت |
NBR |
لاستیک |
کاسه نمد |
NBR |
لاستیک |
گسکت |
چدن با روکش تفلونی |
ساپورت تحتانی |
|
EPDM |
لاستیک |
سیل تحتانی |
NORYL |
پلاستیک |
محفظه خازن |
استیل گرافیت |
کف گرد |
|
AISI 304 |
استنلس استیل |
شیر |
EPDM |
لاستیک |
کابل |
AISI 316 |
استنلس استیل |
کانکتور رابط |
NBR |
لاستیک |
صافی |
AISI 304 |
استنلس استیل |
پیچ ها |
آب + ضدیخ |
ماده سرد کننده |

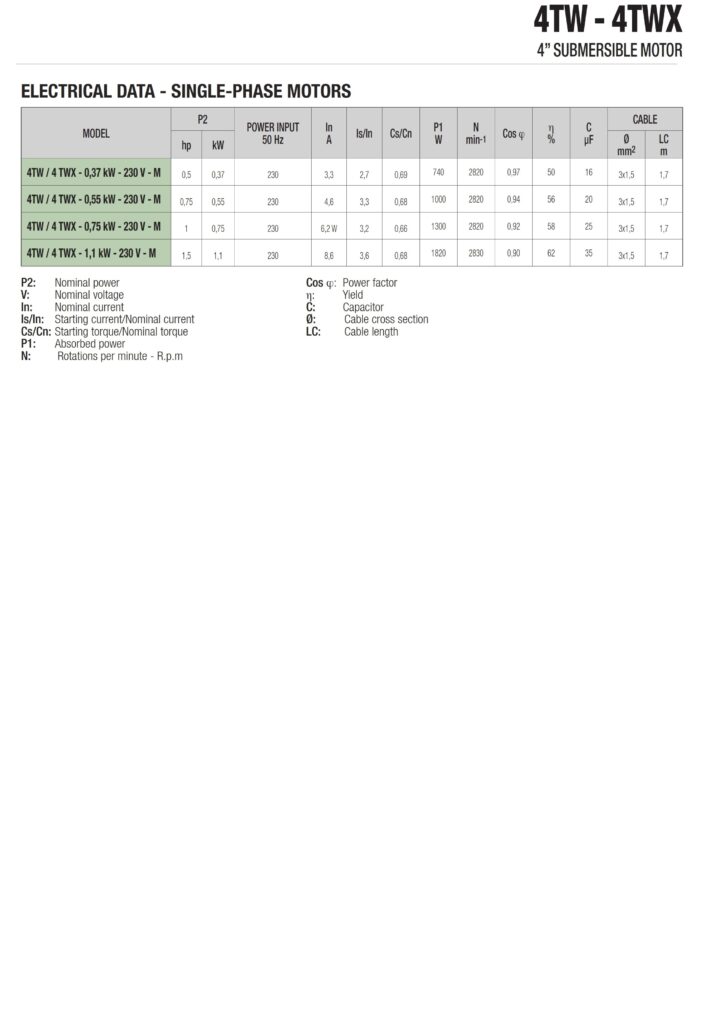

مدل |
قدرت |
ولتاژ ورودی 50 هرتز |
In A |
Is/In |
Cs/Cn |
P1 W |
N min-1 |
Cos ϕ |
µ% |
Cµf |
کابل |
||
kW |
hp |
Ø mm2 |
LC m |
||||||||||
4TW / 4 TWX – 0,37 kW – 230 V – M |
0.37 |
0.5 |
230 |
3.3 |
2.7 |
0.69 |
740 |
2820 |
0.97 |
50 |
16 |
3x1,5 |
1.7 |
4TW / 4 TWX – 0,55 kW – 230 V – M |
0.55 |
0.75 |
230 |
4.6 |
3.3 |
0.68 |
1000 |
2820 |
0.94 |
56 |
20 |
3x1,5 |
1.7 |
4TW / 4 TWX – 0,75 kW – 230 V – M |
0.75 |
1 |
230 |
6.2 |
3.2 |
0.66 |
1300 |
2820 |
0.92 |
58 |
25 |
3x1,5 |
1.7 |
4TW / 4 TWX – 1,1 kW – 230 V – M |
1.1 |
1.5 |
230 |
8.6 |
3.6 |
0.68 |
1820 |
2830 |
0.9 |
62 |
35 |
3x1,5 |
1.7 |
