مشخصات فنی
دبی: از 0.24 الی 6 متر مکعب بر ساعت
هد: حداکثر ارتفاع 230 متر
کیفیت مورد نیاز سیال: تمیز، عاری از مواد جامد و چسبناک و مواد ساینده، غیر خورنده و از نظر شیمیایی خنثی و نزدیک به خواص آب می باشد.
حداکثر ماسه مجاز معلق در آب: 120 گرم در متر مکعب
محدودۀ دمای سیال: از 0 درجه الی 40+ درجۀ سانتیگراد
قطر دهانه خروجی: 1 اینچ
شرایط نصب: در چاه ها و یا مخازن با دهانه 4 اینچ ویا بزرگتر - نوع نصب عمودی
قدرت خنک کنندگی سیال: 8 سانتیمتر بر ثانیه
حداکثر مجاز میزان شن و ماسه: 120 گرم بر متر مکعب
کلاس حفاظت موتور: IP 68
کلاس عایق: F
پمپ های برقی مطابق با استاندارد ((2009/125/EC (ERP)
هد: حداکثر ارتفاع 230 متر
کیفیت مورد نیاز سیال: تمیز، عاری از مواد جامد و چسبناک و مواد ساینده، غیر خورنده و از نظر شیمیایی خنثی و نزدیک به خواص آب می باشد.
حداکثر ماسه مجاز معلق در آب: 120 گرم در متر مکعب
محدودۀ دمای سیال: از 0 درجه الی 40+ درجۀ سانتیگراد
قطر دهانه خروجی: 1 اینچ
شرایط نصب: در چاه ها و یا مخازن با دهانه 4 اینچ ویا بزرگتر - نوع نصب عمودی
قدرت خنک کنندگی سیال: 8 سانتیمتر بر ثانیه
حداکثر مجاز میزان شن و ماسه: 120 گرم بر متر مکعب
کلاس حفاظت موتور: IP 68
کلاس عایق: F
پمپ های برقی مطابق با استاندارد ((2009/125/EC (ERP)
پمپ شناور تنه باریک استیل ضد ماسه داب سری CS
موتورهای شناور دو پل کاملا ضدزنگ AISI 304L که بدنه با آب خنک می شود.خنک کاری برینگ ها و بوش ها بوسیله آب می باشد، که به این دلیل خطر الودگی به حداقل می رسد.استاتور محصور شده در یک غلاف استنلیس استیل AISI 304L قرار دارد.
قطعات ساختاری
پروانه پمپ بصورت جریان شعاعی می باشد. پمپ موتور بصورت مستقیم و محکم به هم کوپله شده است.
پروانۀ تکنوپلیمری HI-TECH دیفیوزر از جنس تکنوپلیمری HI-TECH که مقاومت به سایش خوبی به آن می دهد.
بوش پمپ، شفت و کوپلینگ از جنس استنلس استیل
قطعه اتصال دهنده و کلگی پمپ از جنس تکنوپلیمری HI-TECH
پروانۀ تکنوپلیمری HI-TECH دیفیوزر از جنس تکنوپلیمری HI-TECH که مقاومت به سایش خوبی به آن می دهد.
بوش پمپ، شفت و کوپلینگ از جنس استنلس استیل
قطعه اتصال دهنده و کلگی پمپ از جنس تکنوپلیمری HI-TECH

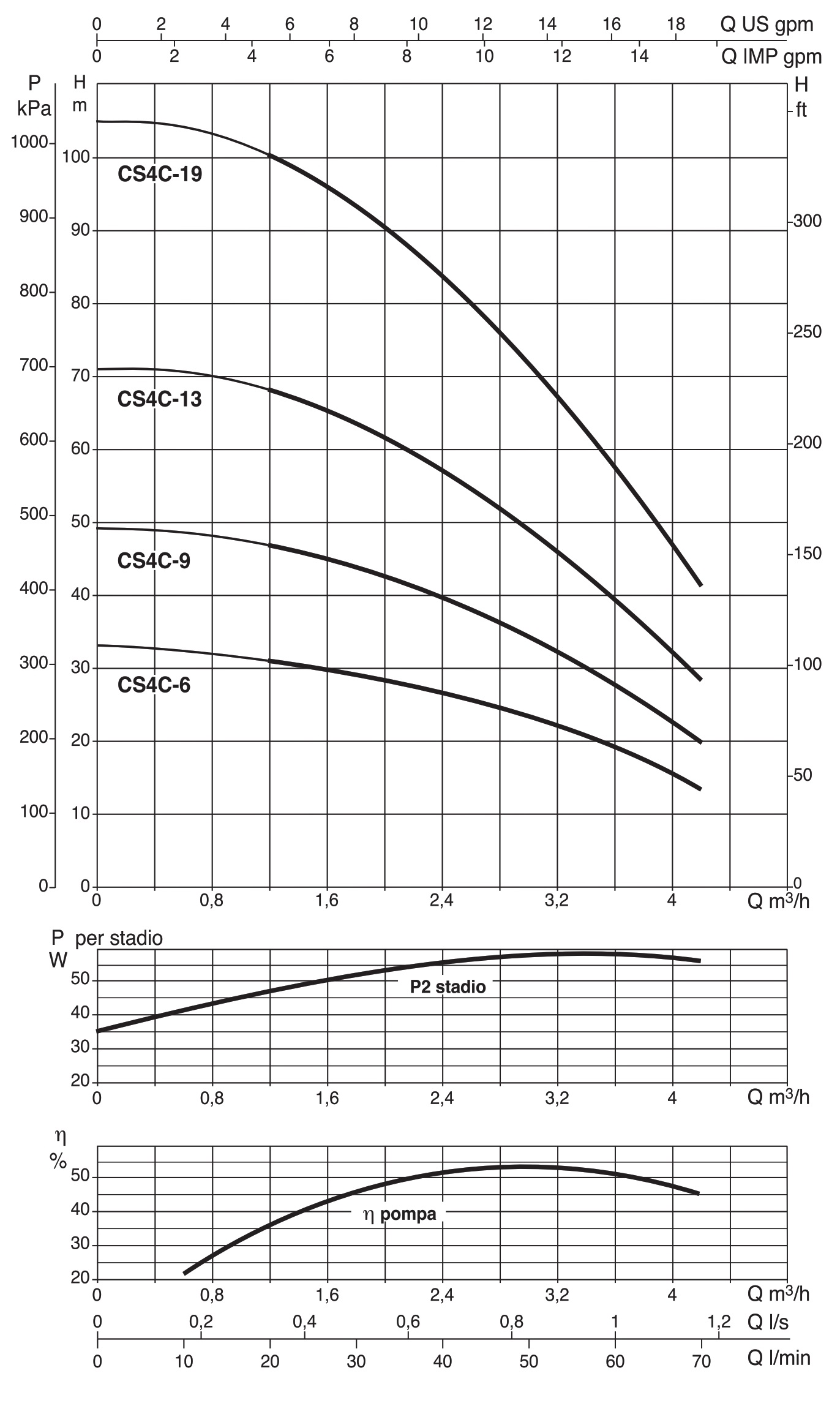

منحنیهای عملکردی پمپها
کارخانههای سازنده پمپها جهت مشخص نمودن شرایط و عملکردهای هر پمپ، منحنیهای مختلفی را با انجام آزمایشهای مشخصی به همراه درخواست مشتری ارائه میدهند. مسئله مهم کاربردی بودن این نمودارها بعد از خرید و در هنگام بهرهبرداری از آنها است. سیال مورد استفاده جهت آزمون پمپ، بیشتر آب یا گازوییل، در دمای محیط است. دلیل استفاده از آنها ارزانی، راحتی و در دسترس بودن است. در صورتی که سیال پمپ شونده سیالی با لزجت بالاتر از آب باشد، بایستی با استفاده از ضرایب تصحیح، اصلاحات لازم بر روی منحنی عملکردی که با آب بدست آمدهاست، انجام شود.معمولاً منحنیهای عملکرد پمپها را در یک دور خاص نمایش میدهند (مثلاً در ۱۴۵۰ دور بر دقیقه یا ۲۹۰۰ دور بر دقیقه). ترسیم منحنیهای عملکردی پمپهای گردشی و جابجایی مثبت معمولاً متداول نیست.
مدل |
قدرت |
حداکثر ارتفاع (متر) |
آبدهی (متر مکعب برساعت) |
وزن (کیلوگرم) |
|
kW |
HP |
||||
CS4A-8 M |
0.37 |
0.5 |
51 |
1.5 |
13 |
CS4A-12 M |
0.37 |
0.5 |
76.5 |
1.5 |
14.7 |
CS4A-12 T |
0.37 |
0.5 |
76.5 |
1.5 |
12.9 |
CS4A-18 M |
0.55 |
0.75 |
114.8 |
1.5 |
18.3 |
CS4A-18 T |
0.55 |
0.75 |
114.8 |
1.5 |
17.2 |
CS4A-25 M |
0.75 |
11 |
159.4 |
1.5 |
22 |
CS4A-25 T |
0.75 |
1 |
159.4 |
1.5 |
19.4 |
CS4A-36 M |
1.1 |
1.5 |
229.5 |
1.5 |
25 |
CS4A-36 T |
1.1 |
1.5 |
229.5 |
1.5 |
22.6 |
CS4B-5 M |
0.37 |
0.5 |
31 |
2.4 |
12.5 |
CS4B-8 M |
0.37 |
0.5 |
49.6 |
2.4 |
14 |
CS4B-8 T |
0.37 |
0.5 |
49.6 |
2.4 |
12.2 |
CS4B-12 M |
0.55 |
0.75 |
74.4 |
2.4 |
15.9 |
CS4B-12 T |
0.55 |
0.75 |
74.4 |
2.4 |
13.5 |
CS4B-16 M |
0.75 |
1 |
99.2 |
2.4 |
20 |
CS4B-16 T |
0.75 |
1 |
99.2 |
2.4 |
18.4 |
CS4B-24 M |
1.1 |
1.5 |
148.8 |
2.4 |
25 |
CS4B-24 T |
1.1 |
1.5 |
148.8 |
2.4 |
21 |
